复材叶片前缘加强边加工残余应力变形控制方法

doi:10.7527/S1000-6893.2025.32693

材料工程与机械制造

本期目录 | 过刊浏览 | 高级检索

前一篇 |

复材叶片前缘加强边加工残余应力变形控制方法

齐琪¹^,², 周金华¹^,²^,³(), 任军学¹^,², 王宗园⁴^,⁵

^1.西北工业大学机电学院，西安 710072
^2.西北工业大学航空发动机高性能制造工业和信息化部重点实验室，西安 710072
^3.西北工业大学硬质合金全国重点实验室，西安 710072
^4.空军工程大学航空工程学院飞控与电气工程教研室，西安 710038
^5.空军工程大学航空动力系统与等离子体技术全国重点实验室，西安 710038

收稿日期:2025-08-18 修回日期:2025-09-19 接受日期:2025-11-11 出版日期:2026-01-20 发布日期:2026-01-19
通讯作者: 周金华 E-mail:zhoujinhua@mail.nwpu.edu.cn
基金资助:
国家自然科学基金(52475488);国家自然科学基金(52075451);陕西省自然科学基础研究计划(2024JC-YBMS-288);陕西省自然科学基础研究计划(2025JC-YBMS-474)

Residual stress deformation control method of composite blade leading edge protection cap machining

Qi QI¹^,², Jinhua ZHOU¹^,²^,³(), Junxue REN¹^,², Zongyuan WANG⁴^,⁵

^1.School of Mechanical Engineering，Northwestern Polytechnical University，Xi’an 710072，China
^2.Key Laboratory of High Performance Manufacturing for Aero Engine，Ministry of Industry and Information Technology，Northwestern Polytechnical University，Xi’an 710072，China
^3.State Key Laboratory of Cemented Carbide，Northwestern Polytechnical University，Xi’an 710072，China
^4.Flight Control and Electrical Engineering Teaching and Research Office，School of Aeronautical Engineering，Air Force Engineering University，Xi’an 710038，China
^5.National Key Laboratory of Aerospace Power Systems and Plasma Technology，Air Force Engineering University，Xi’an 710038，China

Received:2025-08-18 Revised:2025-09-19 Accepted:2025-11-11 Online:2026-01-20 Published:2026-01-19
Contact: Jinhua ZHOU E-mail:zhoujinhua@mail.nwpu.edu.cn
Supported by:
National Natural Science Foundation of China(52475488);Natural Science Basic Research Program of Shaanxi(2024JC-YBMS-288)

摘要/Abstract

摘要：

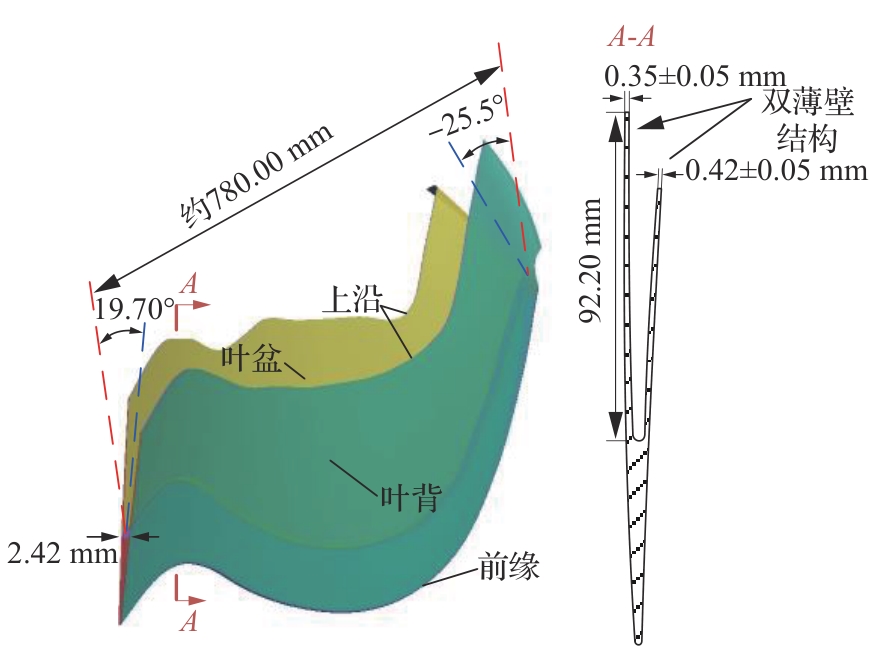

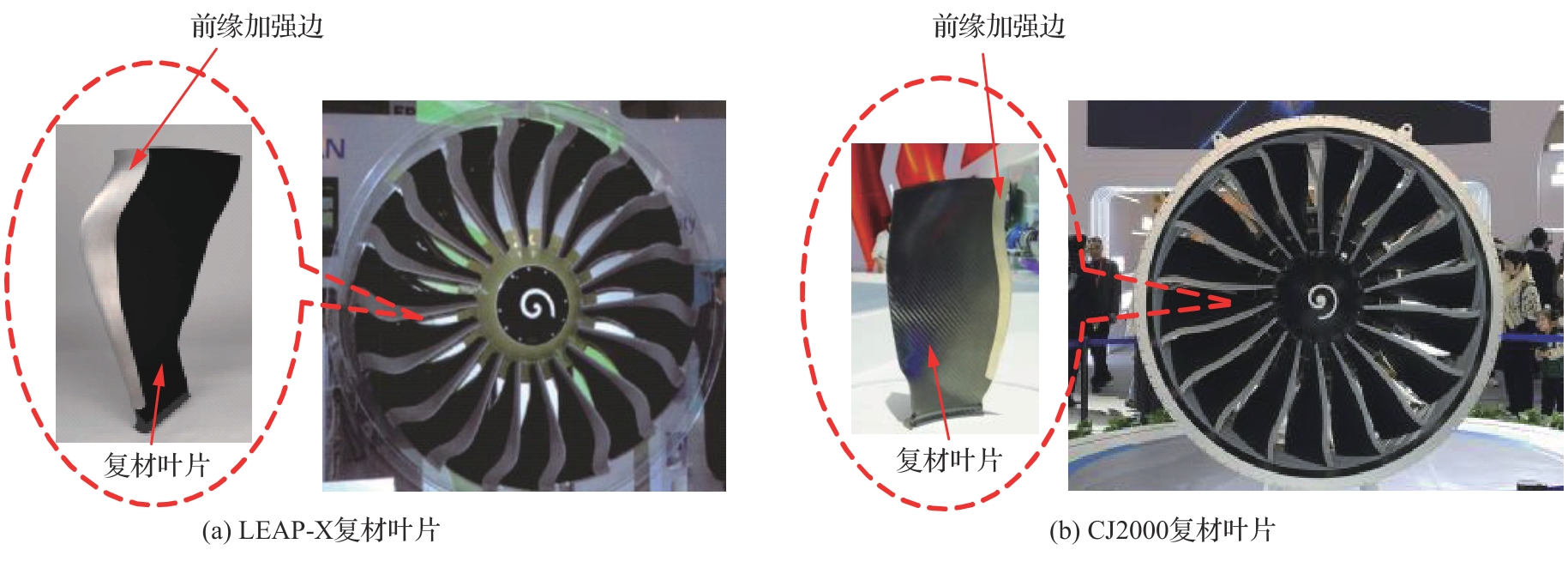

钛合金前缘加强边是大型复材叶片的关键部件，其结构为复杂薄壁V型长槽，具有深窄、弱刚性特征。该零件的内腔和外型需通过多轴精密加工成形，然而加工过程在其内腔和外型引入的残余应力分布不平衡，会诱发明显的弯扭复合变形，导致零件轮廓度等关键尺寸超差。因此，提出一种基于外型加工刀轴矢量优化的加强边残余应力变形控制方法。该方法通过优化外型多轴加工的刀轴矢量，主动调控外型的加工残余应力分布，使其与内腔的残余应力分布相互平衡，从而实现对弯扭变形的精准控制。首先，采用双曲正切函数描述TC4钛合金多轴加工的残余应力梯度分布规律；然后，在Abaqus软件平台上，采用薄壳应力贴合方法将残余应力作为载荷施加，建立了加强边残余应力变形的有限元仿真模型；基于该模型，建立了刀轴侧倾角与关键位置变形量之间的量化映射关系，并完成了外型加工刀轴矢量的优化；最后，通过多组零件的加工实验验证了该方法的有效性。实验结果表明，优化后的零件轮廓度误差平均降低了23.41%。该方法为钛合金前缘加强边的高精度多轴加工提供了可靠的技术方案，对提升复材叶片的制造质量与服役可靠性具有直接的工程意义。

关键词: 前缘加强边, TC4钛合金, 多轴加工, 残余应力, 刀轴矢量, 变形控制

Abstract:

The titanium alloy leading edge protection cap is a critical component of large composite blades， characterized by a complex thin-walled V-shaped long slot structure with deep， narrow， and low-stiffness features. Both its inner cavity and outer profile require shaping through multi-axis precision machining. However， the unbalanced distribution of residual stress introduced by the machining process between the inner cavity and outer profile can induce significant bending-torsion coupling deformation， leading to out-of-tolerance deviations in key dimensions such as the contour accuracy. Therefore， a residual stress deformation control method for the protection cap is proposed based on the optimization of the cutter axis vector in machining outer profile. By optimizing the cutter axis vector in multi-axis machining， this method actively regulates the residual stress distribution on the outer profile， balancing it with that in the inner cavity to achieve precise control of the bending-torsion deformation. Firstly， the hyperbolic tangent function is employed to characterize the residual stress gradient distribution induced by multi-axis machining of TC4 titanium alloy. Subsequently， a finite element simulation model for the residual stress-induced deformation of the protection cap is established on the Abaqus software platform， where the residual stress is applied as loads using the thin-shell stress-fitting method. Based on this model， a quantitative mapping relationship between the cutter tilt angle and the deformation at key locations is established， thereby completing the optimization of the cutter axis vector for outer profile machining. Finally， the effectiveness of the proposed method is validated through machining experiments on multiple parts. Experimental results show that the contour error of the optimized parts is reduced by an average of 23.41%. This method provides a reliable technical solution for the high-precision multi-axis machining of titanium alloy leading edge protection caps， holding direct engineering significance for enhancing the manufacturing quality and service reliability of composite blades.

Key words: leading edge protection cap, TC4 titanium alloy, multi-axis machining, residual stress, cutter axis vector, deformation control

中图分类号:

V261.2⁺3

齐琪, 周金华, 任军学, 王宗园. 复材叶片前缘加强边加工残余应力变形控制方法[J]. 航空学报, 2026, 47(8): 432693.

Qi QI, Jinhua ZHOU, Junxue REN, Zongyuan WANG. Residual stress deformation control method of composite blade leading edge protection cap machining[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(8): 432693.

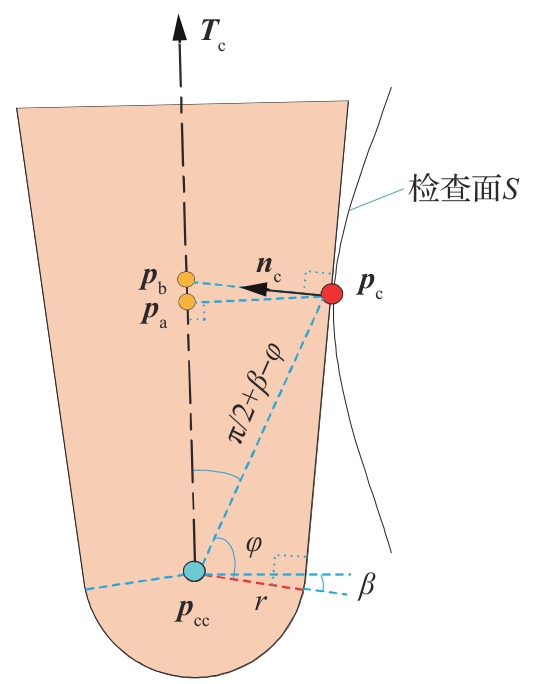

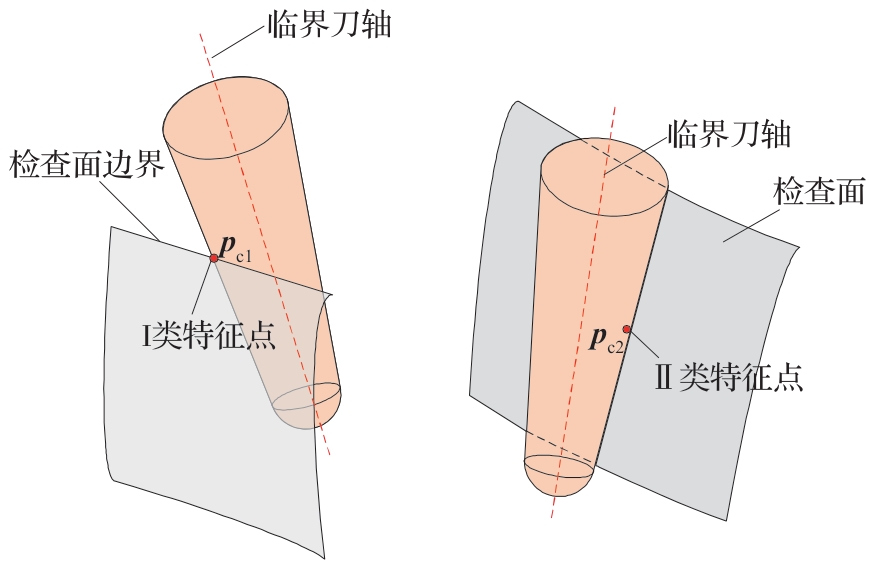

图/表 39

图 1

图 2

表1

图 3

表2

图 4

表3

表4

图 5

图 6

表5

图 7

表6

图 8

图 9

图 10

表7

表8

图 11

图 12

图 13

图 14

图 15

表9

图 16

图 17

图 18

图 19

图 20

表10

图 21

图 22

表11

图 23

表12

图 24

图 25

图 26

表13

参考文献 30

[1]	LI X Y， REN J X， TANG K， et al. Optimization of cutter profile for achieving maximum stiffness in five-axis milling of deep and narrow channel parts［J］. Journal of Manufacturing Processes， 2019， 37： 541-555.
[2]	任军学，李祥宇，周于轲，等. 复材叶片前缘钛合金加强边内外同步对称铣加工方法：中国， CN108176884［P］. 2019-01-11.
	REN J X， LI X Y， ZHOU Y K， et al. Synchronous symmetrical milling method for the inner cavity and outer profile of the leading edge protection cap of composite blades with titanium alloy： China， CN108176884［P］. 2019-01-11 （in Chinese）.
[3]	周金华，王宗园，任军学，等. 前缘加强边外型精加工效率及残余应力变形协同优化方法：中国，CN118798012［P］. 2024-12-27.
	ZHOU J H， WANG Z Y， REN J X， et al. Cooperative optimization method for the outer profile of leading edge protection cap finishing efficiency and residual stress deformation： China， CN118798012［P］. 2024-12-27 （in Chinese）.
[4]	周金华，齐琪，任军学，等. 一种复材风扇叶片前缘金属加强边外型铣削方法：中国，CN118682178［P］. 2024-11-01.
	ZHOU J H， QI Q， REN J X， et al. A method for milling the outer profile of a leading edge metal protection cap of a composite fan blade： China， CN118682178［P］. 2024-11-01 （in Chinese）.
[5]	LI Z， DING P， YANG Y， et al. Research progress in machining technology of aerospace thin-walled parts［J］. Aeronautical Manufacturing Technology， 2024， 67（7）： 38-53.
[6]	LI J G， WANG S Q. Distortion caused by residual stresses in machining aeronautical aluminum alloy parts： recent advances［J］. International Journal of Advanced Manufacturing Technology， 2017， 89（1-4）： 997-1012.
[7]	张瑞，任军学，张淑宁，等. 薄壁结构加工误差预测与控制研究进展［J］. 航空制造技术， 2024， 67（7）： 77-95.
	ZHANG R， REN J X， ZHANG S N， et al. Research progress on prediction and control of machining errors in thin-walled structures［J］. Aeronautical Manufacturing Technology， 2024， 67（7）： 77-95 （in Chinese）.
[8]	ZHANG R， REN J X， ZHOU J H， et al. Collaborative optimization of multi-stage machining parameters for compressor blades［J］. Journal of Manufacturing Processes， 2025， 151： 214-233.
[9]	LI B Z， JIANG X H， YANG J G， et al. Effects of depth of cut on the redistribution of residual stress and distortion during the milling of thin-walled part［J］. Journal of Materials Processing Technology， 2015， 216： 223-233.
[10]	丛靖梅，莫蓉，吴宝海，等. 薄壁件残余应力变形仿真预测与切削参数优化［J］. 机械科学与技术， 2019， 38（2）： 205-210.
	CONG J M， MO R， WU B H， et al. Prediction of deformation induced by residual stress in milling of thin-walled part and optimization of cutting parameters［J］. Mechanical Science and Technology for Aerospace Engineering， 2019， 38（2）： 205-210 （in Chinese）.
[11]	ZHANG Z X， WANG L H， WANG S Q， et al. A novel deflection control method for the asymmetric thin-walled component by optimizing the feed rate of the finishing process［J］. International Journal of Advanced Manufacturing Technology， 2023， 127（7-8）： 3385-3395.
[12]	YANG D， LIU Z Q， REN X P， et al. Hybrid modeling with finite element and statistical methods for residual stress prediction in peripheral milling of titanium alloy Ti-6Al-4V［J］. International Journal of Mechanical Sciences， 2016， 108： 29-38.
[13]	YI J， WANG X Y， ZHU Y C， et al. Deformation control in mesoscale micro-milling of curved thin-walled structures［J］. Materials， 2024， 17（20）： 5071.
[14]	JIANG X H， HU F X， WU C J， et al. Deformation prediction model for milling residual stresses in complex thin-walled parts with variable curvature［J］. Journal of Manufacturing Processes， 2025， 139： 156-171.
[15]	ZHOU J H， ZHANG Z D， LIU C J， et al. Empirical modeling of residual stress profile for multi-axis milling GH4169G［J］. International Journal of Advanced Manufacturing Technology， 2025， 137（3-4）： 1405-1420.
[16]	黄涛，刘志兵，王西彬，等. 刀轴侧倾角对薄壁叶片加工变形的影响［J］. 兵工学报， 2018， 39（3）： 577-583.
	HUANG T， LIU Z B， WANG X B， et al. Effect of inclination angle of cutter shaft on machining deformation of thin-walled blade［J］. Acta Armamentarii， 2018， 39（3）： 577-583 （in Chinese）.
[17]	WANG Z Y， ZHOU J H， REN J X， et al. Hybrid prediction model for residual stress profile induced by multi‑axis milling Ti‑6Al‑4V titanium alloy combined finite element with experiment［J］. The International Journal of Advanced Manufacturing Technology， 2023， 126： 4495-4511.
[18]	吴宝海，郑志阳，张阳，等. 面向薄壁零件加工变形与振动控制的智能装夹技术研究进展［J］. 机械工程学报， 2021， 57（17）： 21-34.
	WU B H， ZHENG Z Y， ZHANG Y， et al. Intelligent clamping technology for machining deformation and vibration control of thin-wall parts： a review of recent progress［J］. Journal of Mechanical Engineering， 2021， 57（17）： 21-34 （in Chinese）.
[19]	HAO X Z， LI Y G， HUANG C， et al. An allowance allocation method based on dynamic approximation via online inspection data for deformation control of structural parts［J］. Chinese Journal of Aeronautics， 2020， 33（12）： 3495-3508.
[20]	ZHANG Z X， LUO M， TANG K， et al. A new in-processes active control method for reducing the residual stresses induced deformation of thin-walled parts［J］. Journal of Manufacturing Processes， 2020， 59： 316-325.
[21]	郑志阳，张阳，张钊，等. 基于GA-SVR的薄壁叶片辅助支撑布局优化方法［J］. 航空学报， 2023， 44（4）： 426805.
	ZHENG Z Y， ZHANG Y， ZHANG Z， et al. Layout optimization of auxiliary support for thin-walled blade based on GA-SVR［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（4）： 426805 （in Chinese）.
[22]	岳彩旭，张俊涛，刘献礼，等. 薄壁件铣削过程加工变形研究进展［J］. 航空学报， 2022， 43（4）： 525164.
	YUE C X， ZHANG J T， LIU X L， et al. Research progress on machining deformation of thin-walled parts in milling process［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（4）： 525164 （in Chinese）.
[23]	贺旭东，明伟伟，郭国强，等. 走刀路径对多型腔薄壁件加工变形的影响［J］. 机械设计与制造， 2019（3）： 106-109.
	HE X D， MING W W， GUO G Q， et al. Influence of tool path on thin-wall parts’ deformation［J］. Machinery Design & Manufacture， 2019（3）： 106-109 （in Chinese）.
[24]	LI Z L， ZHU L M. Compensation of deformation errors in five-axis flank milling of thin-walled parts via tool path optimization［J］. Precision Engineering-Journal of the International Societies for Precision Engineering and Nanotechnology， 2019， 55： 77-87.
[25]	HOU Y H， ZHANG D H， ZHANG Y， et al. The variable radial depth of cut in finishing machining of thin-walled blade based on the stable-state deformation field［J］. International Journal of Advanced Manufacturing Technology， 2021， 113（1-2）： 141-158.
[26]	WANG Z H， WANG S B， ZHAO Z Y， et al. Machining deformation modeling method for thin-walled parts based on bi-axial and dual-source residual stresses［J］. Thin-Walled Structures， 2025， 216： 113649.
[27]	YANG D， YI L Y， CHEN L J. Influences of tool path on machining deformation of trapezoidal frame thin-walled parts［J］. Aeronautical Manufacturing Technology， 2022， 65（21）： 128-134.
[28]	ZHOU J H， QI Q， LIU Q Q， et al. Determining residual stress profile induced by end milling from measured thin plate deformation［J］. Thin-Walled Structures， 2024， 200： 111862.
[29]	张仲玺，王帅钦，赵慧娟，等. 薄壁零件残余应力演化机理及变形控制方法［J］. 航空学报， 2024， 45（13）： 629365.
	ZHANG Z X， WANG S Q， ZHAO H J， et al. Residual stresses evolution mechanism of thin⁃walled component and deformation control method［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（13）： 629365 （in Chinese）.
[30]	LI X Y， REN J X， LV X M， et al. A novel method for solving shortest tool length based on compressing 3D check surfaces relative to tool postures［J］. Chinese Journal of Aeronautics， 2021， 34（2）： 641-658.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

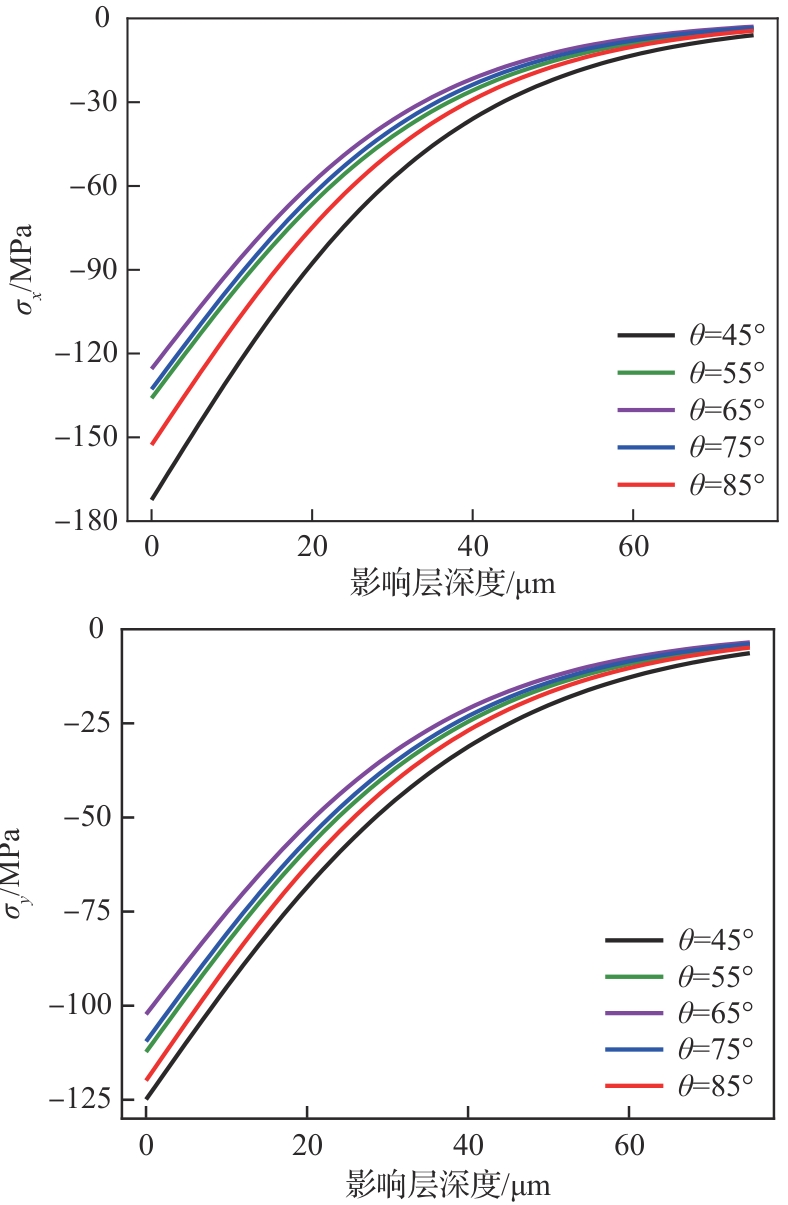

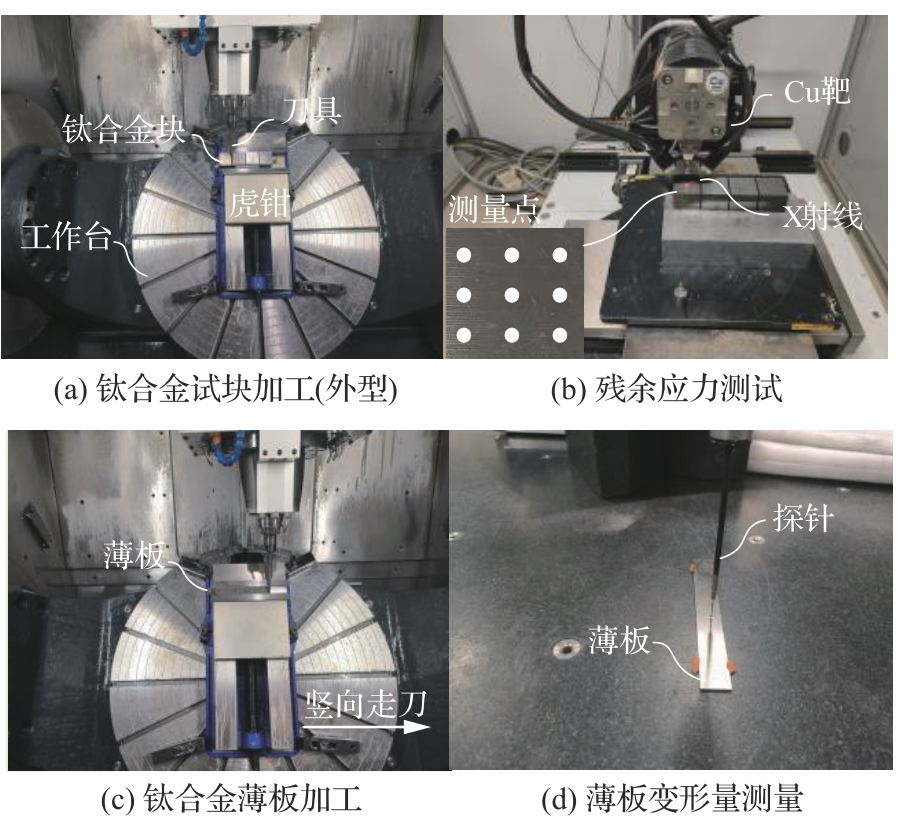

编号	1	2	3	4	5	6	7	8
σ_x /MPa	-172.39	-136.04	-129.54	-125.46	-126.72	-133.81	-142.48	-152.68
σ_y /MPa	-124.86	-112.25	-105.48	-102.34	-106.79	-109.46	-114.14	-119.86

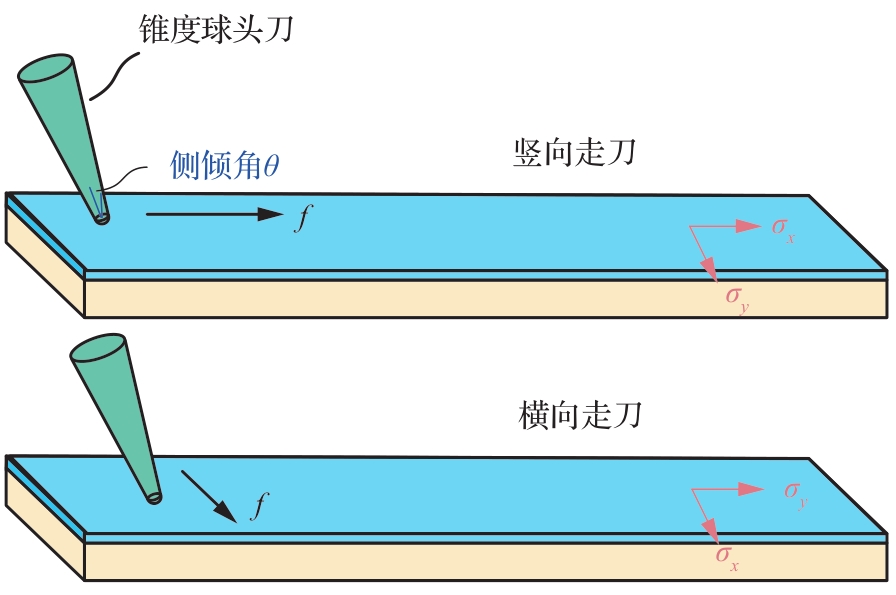

实验编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
θ/（°）	45	45	55	55	60	60	65	65	70	70	75	75	80	80	85	85
走刀路径	竖	横	竖	横	竖	横	竖	横	竖	横	竖	横	竖	横	竖	横
最大挠度/mm	0.126	0.079	0.091	0.071	0.084	0.065	0.080	0.063	0.081	0.067	0.087	0.068	0.095	0.071	0.104	0.075

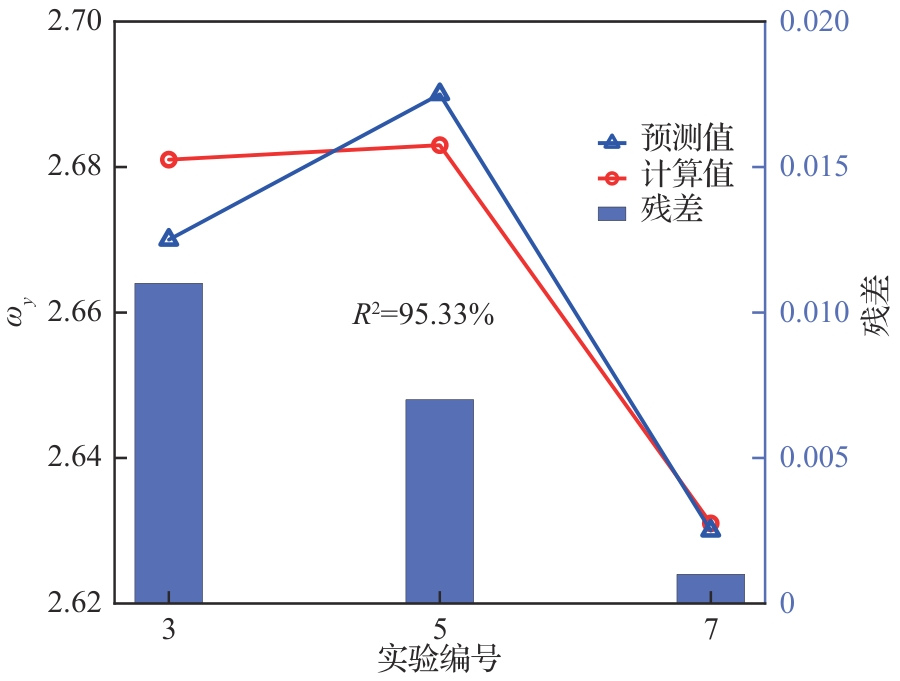

实验编号	σ_x		σ_y
实验编号	k_x	ω_x	k_y	ω_y
1	1.724	2.688	1.249	2.432
2	1.360	2.821	1.123	2.622
3	1.295	2.917	1.055	2.681
4	1.255	2.956	1.023	2.704
5	1.267	2.923	1.068	2.683
6	1.328	2.902	1.095	2.672
7	1.425	2.857	1.141	2.631
8	1.527	2.813	1.199	2.585

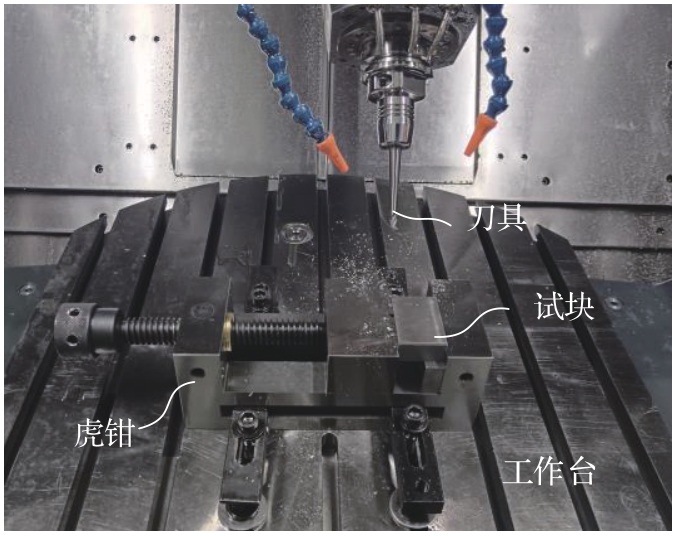

编号	刀具型号	θ/（°）	切削速度/ （m∙min^-1）	每齿进给量/（mm∙z^-1）	切削深度/mm
1	BR2.5C3.0	65	110	0.043	0.2
2	BR2.0C2.8	70	88	0.032	0.2
3	BR1.5C2.7	75	61	0.031	0.2
4	BR1.2C2.0	80	42	0.027	0.2

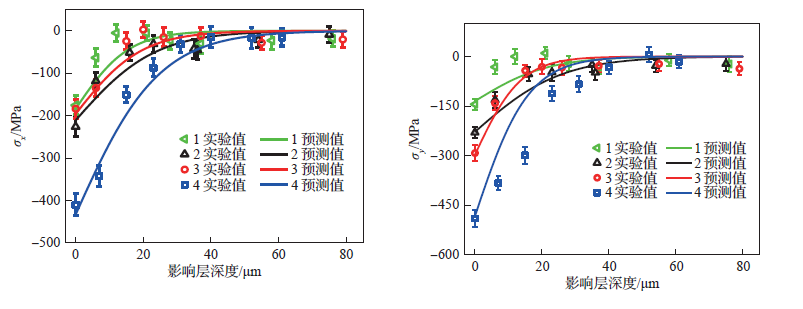

编号	σ_x			σ_y
编号	k_x	ω_x	R²	k_y	ω_y	R²
1	1.84	6.38	0.985 2	1.35	4.58	0.952 6
2	2.11	4.26	0.963 2	2.28	3.88	0.947 3
3	1.96	5.14	0.974 4	2.97	7.21	0.956 8
4	4.33	4.07	0.993 1	4.83	6.25	0.935 7

复材叶片前缘加强边加工残余应力变形控制方法

Residual stress deformation control method of composite blade leading edge protection cap machining

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 39

参考文献 30

相关文章 15

编辑推荐

Metrics

本文评价

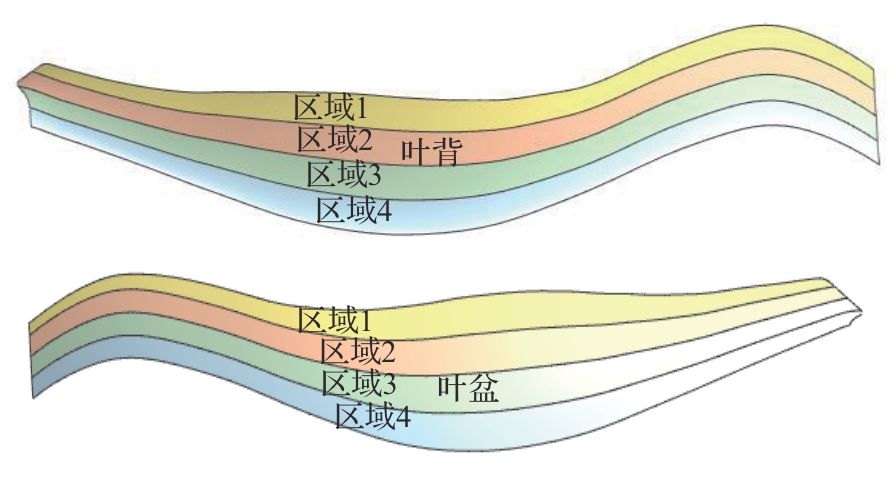

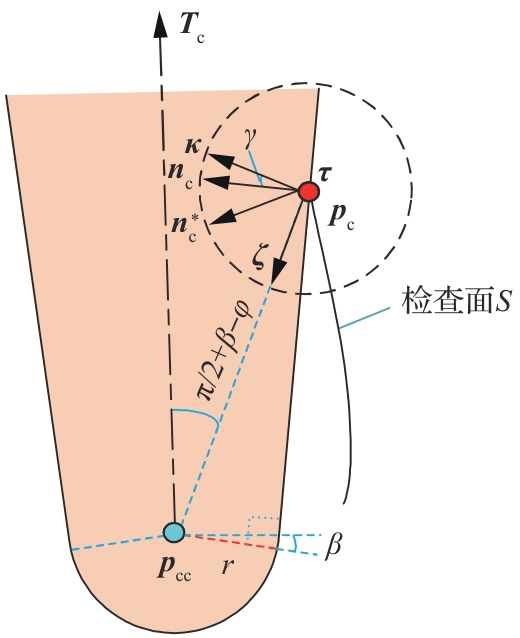

加强边位置	θ/（°）
加强边位置	区域1	区域2	区域3	区域4
叶盆	65	70	75	80
叶背	65	70	75	80

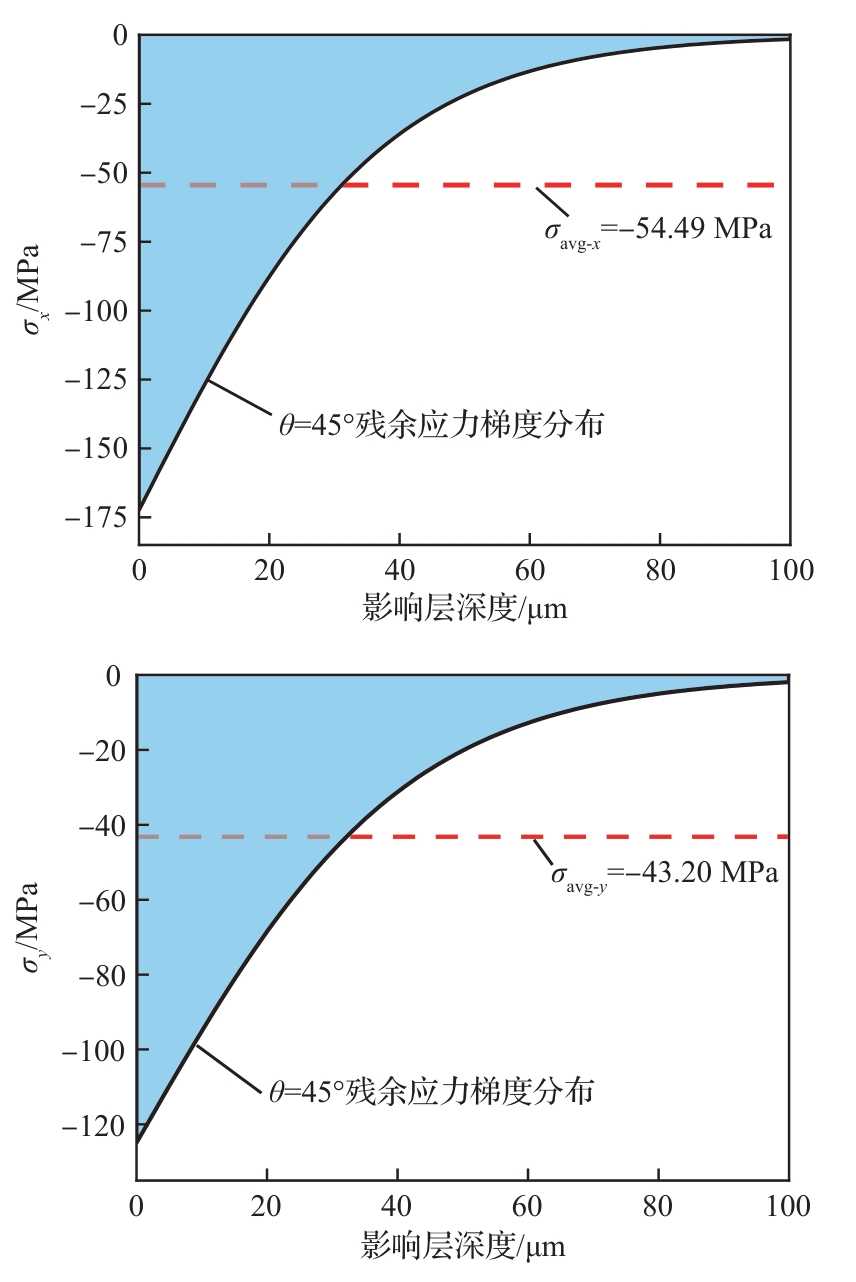

编号	内腔和外型	加强边位置	区域	等效残余应力
编号	内腔和外型	加强边位置	区域	σ_avg-_x /MPa	σ_avg-_y /MPa
1	内腔	叶盆	1	-89.13	-80.27
2	内腔	叶盆	2	-81.80	-95.38
3	内腔	叶盆	3	-82.41	-93.37
4	内腔	叶盆	4	-174.30	-132.62
5	内腔	叶背	1	-89.13	-80.27
6	内腔	叶背	2	-81.80	-95.38
7	内腔	叶背	3	-82.41	-93.37
8	内腔	叶背	4	-174.30	-132.62
9	外型	叶盆	-	-36.32	-32.18
10	外型	叶背	-	-36.32	-32.18

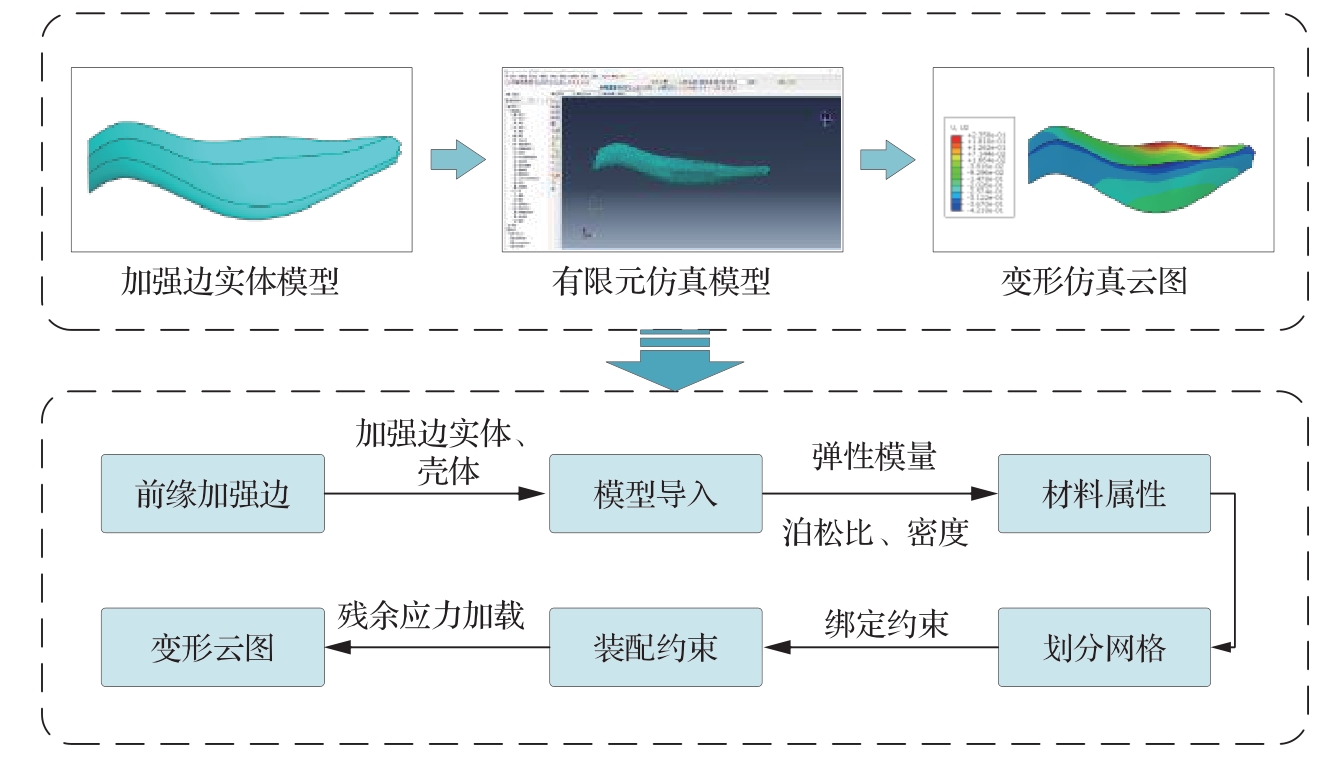

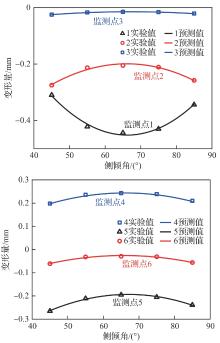

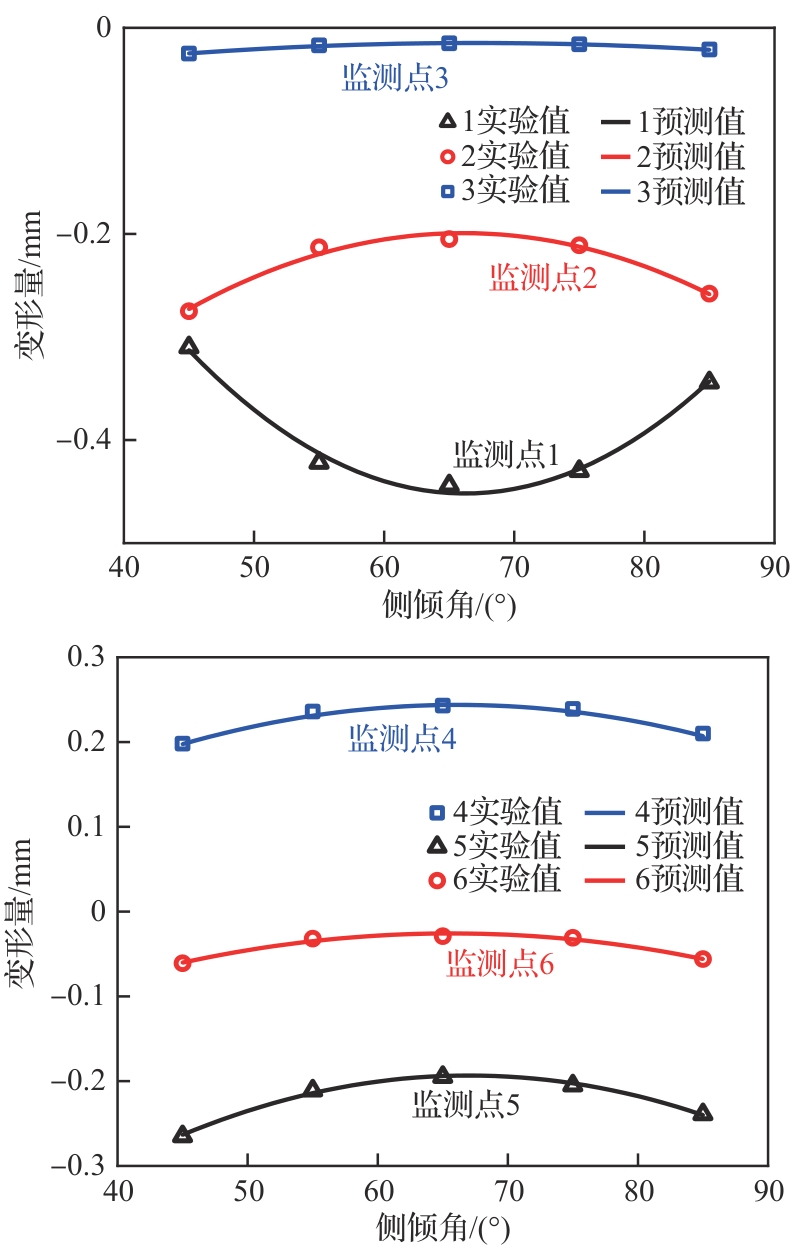

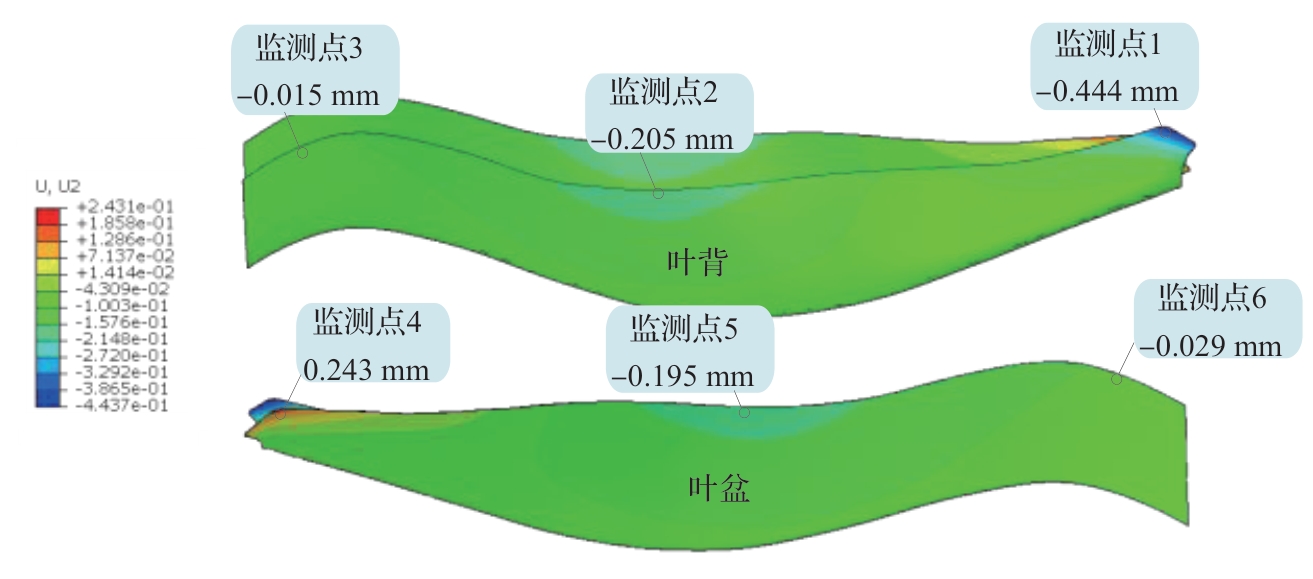

编号	θ/（°）	变形量/mm

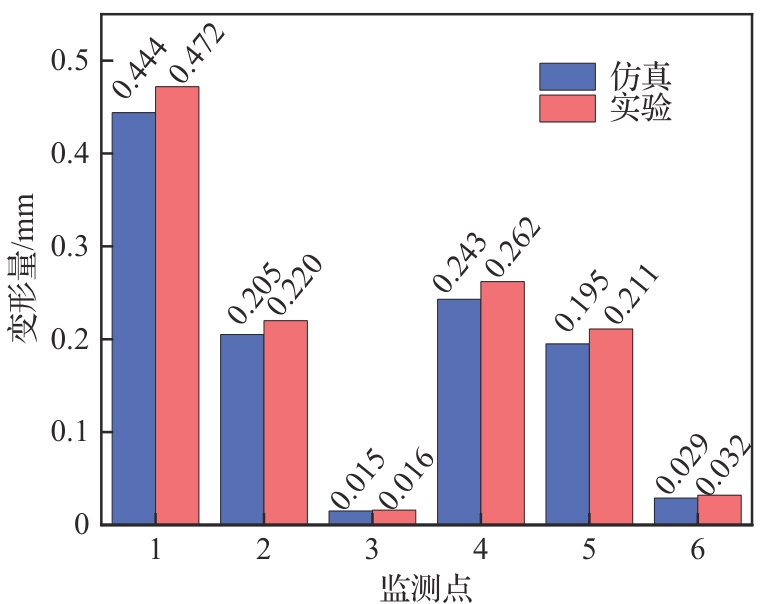

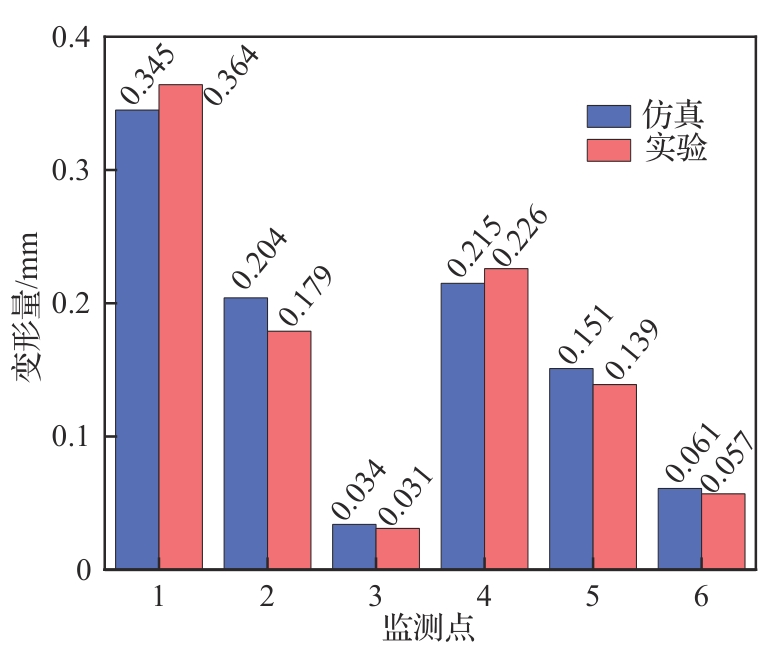

编号	θ/（°）	监测点1	监测点2	监测点3	监测点4	监测点5	监测点6
1	45	-0.310	-0.275	-0.025	0.198	-0.265	-0.061
2	55	-0.422	-0.213	-0.017	0.236	-0.211	-0.032
3	65	-0.444	-0.205	-0.015	0.243	-0.195	-0.029
4	75	-0.430	-0.211	-0.016	0.239	-0.205	-0.031
5	85	-0.344	-0.258	-0.021	0.210	-0.239	-0.056

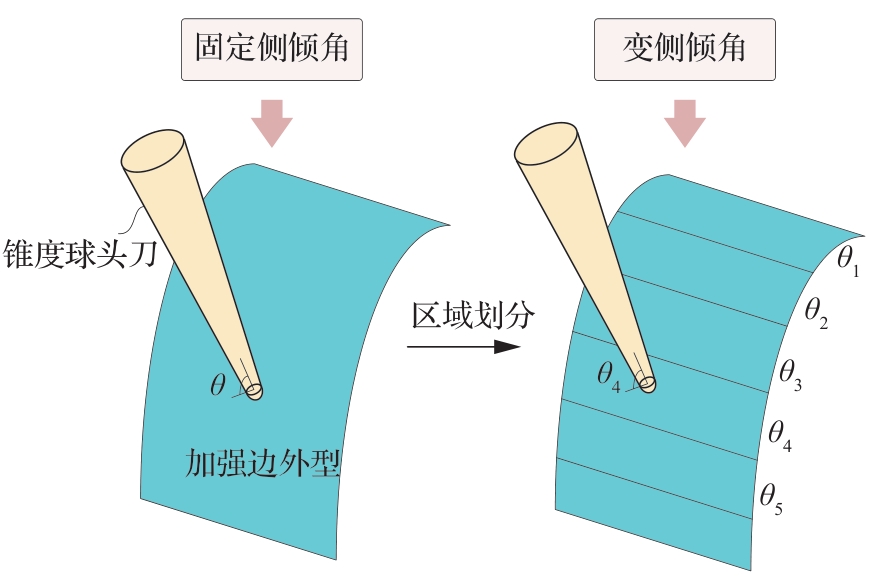

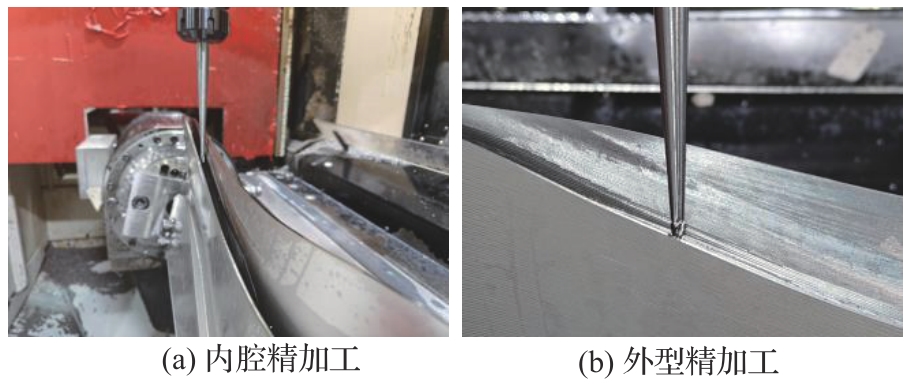

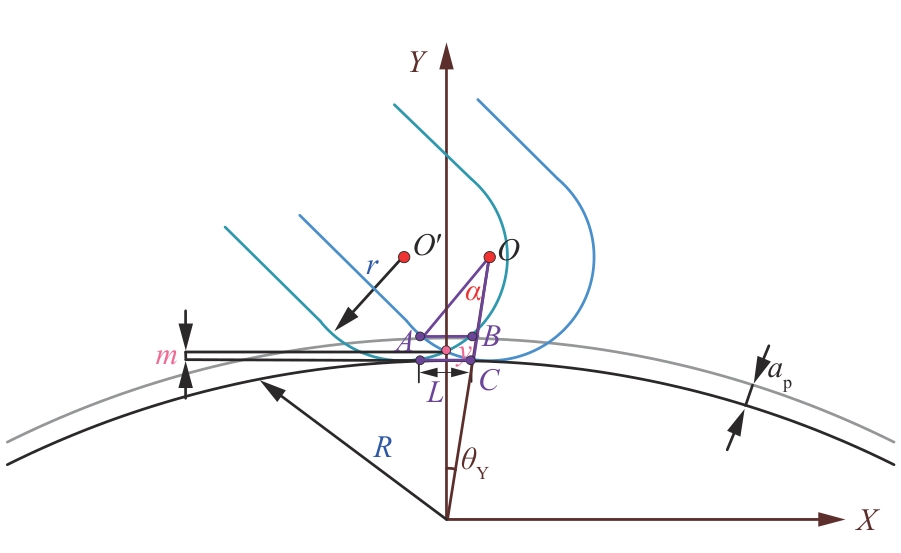

区域	f/（mm∙min^-1）	n/（r∙min^-1）	a_p/mm	a_e/mm	θ/（°）
1	1 400	7 000	0.14	0.32	86.97
2	1 400	7 000	0.14	0.32	80.26
3	1 400	7 000	0.14	0.32	73.55
4	1 400	7 000	0.14	0.32	66.84
5	1 400	7 000	0.14	0.32	60.13

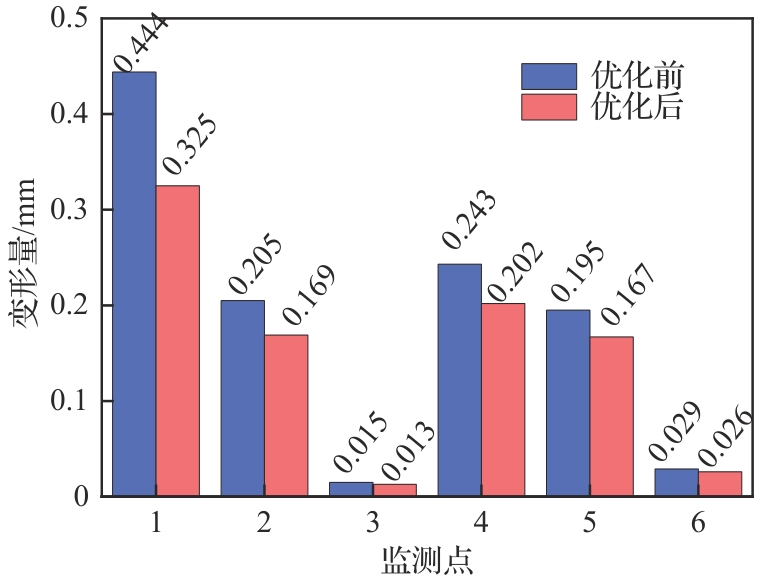

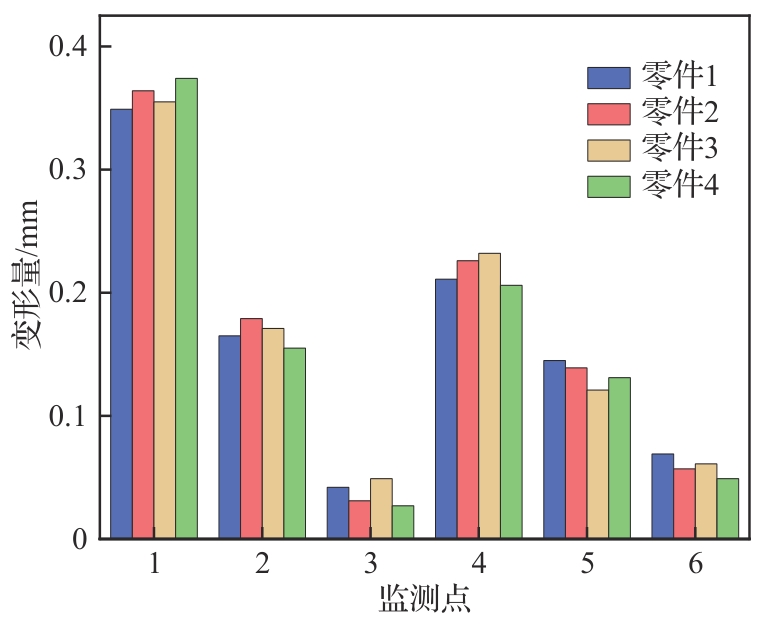

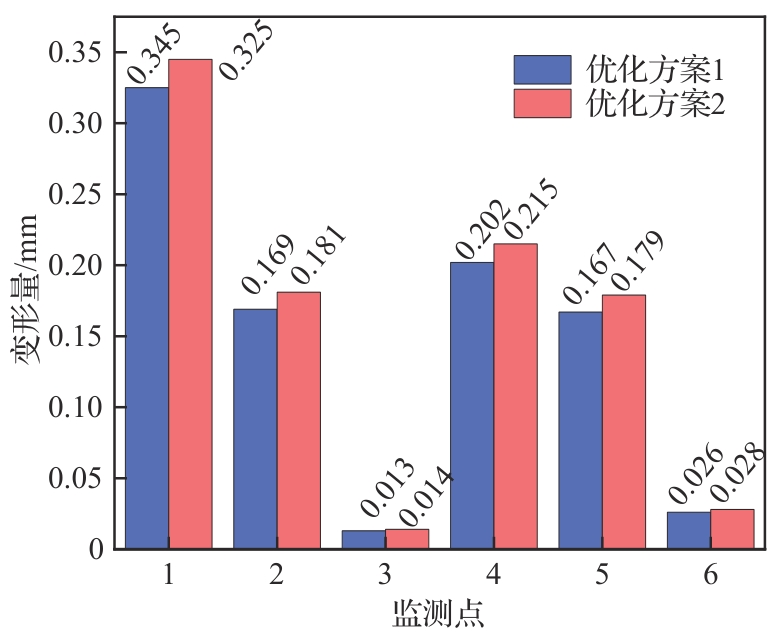

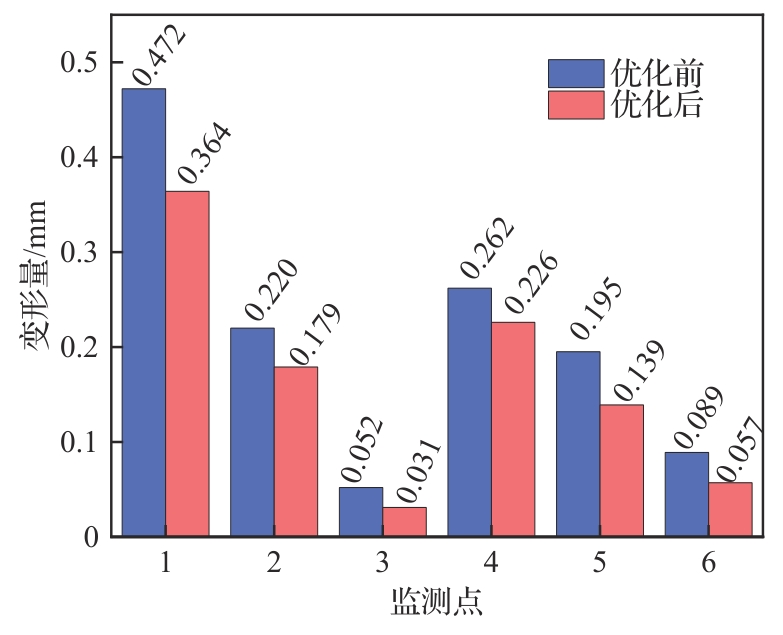

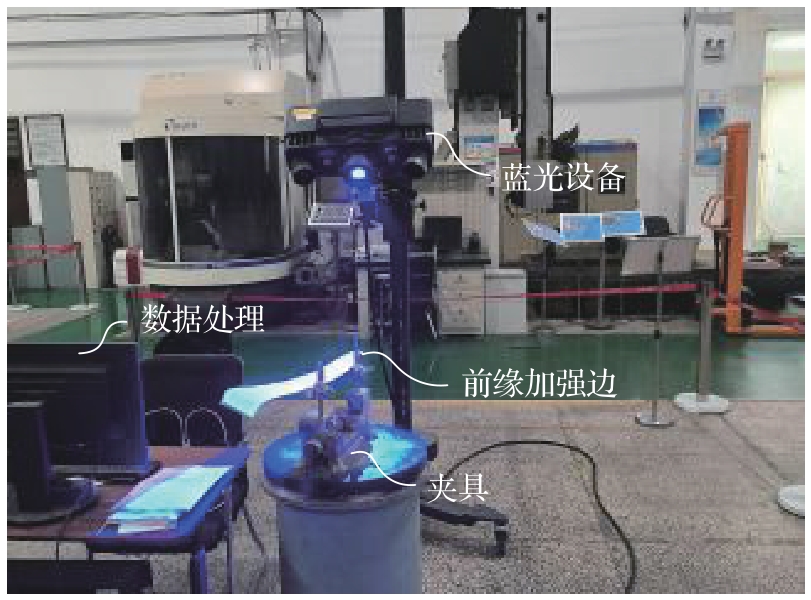

零件编号	位置度误差/mm		扭转角误差/（΄）		轮廓度误差/mm
零件编号	优化前	优化后	优化前	优化后	优化前	优化后
1	0.198	0.156	14.25	10.61	0.463	0.349
2	0.203	0.163	15.36	11.21	0.472	0.364
3	0.179	0.142	13.89	9.58	0.467	0.355
4	0.216	0.175	15.81	12.03	0.479	0.374
