基于历史维修数据的飞机结构疲劳当量载荷极值反演方法

doi:10.7527/S1000-6893.2025.33034

固体力学与飞行器总体设计

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于历史维修数据的飞机结构疲劳当量载荷极值反演方法

夏秋实¹, 黄蕾¹, 张小波², 左迎荟¹, 王文照³, 谢洪轮¹, 田阔¹^,⁴()

^1.大连理工大学力学与航空航天学院工业装备结构分析优化与CAE软件全国重点实验室，大连 116024
^2.南航股份公司工程技术分公司沈阳基地，沈阳 110169
^3.中国商飞上海飞机设计研究院，上海 201210
^4.辽宁省飞行器结构强度数字孪生重点实验室，沈阳 110035

收稿日期:2025-11-03 修回日期:2025-11-28 接受日期:2025-12-24 出版日期:2026-01-12 发布日期:2026-01-09
通讯作者: 田阔 E-mail:tiankuo@dlut.edu.cn
基金资助:
国家自然科学基金(124B2037);国家自然科学基金(12572391);辽宁省人工智能领域科技创新项目(2023JH26/10100007);陕西省自然科学

An inversion method for extreme value of structural equivalent fatigue load of aircraft based on historical maintenance data

Qiushi XIA¹, Lei HUANG¹, Xiaobo ZHANG², Yinghui ZUO¹, Wenzhao WANG³, Honglun XIE¹, Kuo TIAN¹^,⁴()

^1.State Key Laboratory of Structural，Analysis Optimization and CAE software for Industrial Equipment，School of Mechanics and Aerospace Engineering，Dalian University of Technology，Dalian 116024，China
^2.China Southern Technic Shenyang Base，Shenyang 110169，China
^3.COMAC Shanghai Aircraft Design and Research Institute，Shanghai 201210，China
^4.Liaoning Provincial Key Laboratory of Digital Twins for Structural Strength of Aircraft，Shenyang 110035，China

Received:2025-11-03 Revised:2025-11-28 Accepted:2025-12-24 Online:2026-01-12 Published:2026-01-09
Contact: Kuo TIAN E-mail:tiankuo@dlut.edu.cn
Supported by:
National Natural Science Foundation of China(124B2037);Science and Technology Innovation Program in Artificial Intelligence of Liaoning(2023JH26/10100007);Shaanxi Province Natural Science Basic Research Program 2025(2025SYS-SYSZD-102);Excellent Youth Fund under the Science and Technology Program of Liaoning Province(2024JH3/10200003);Fundamental Research Funds for the Central Universities(DUT25Z2762)

摘要/Abstract

摘要：

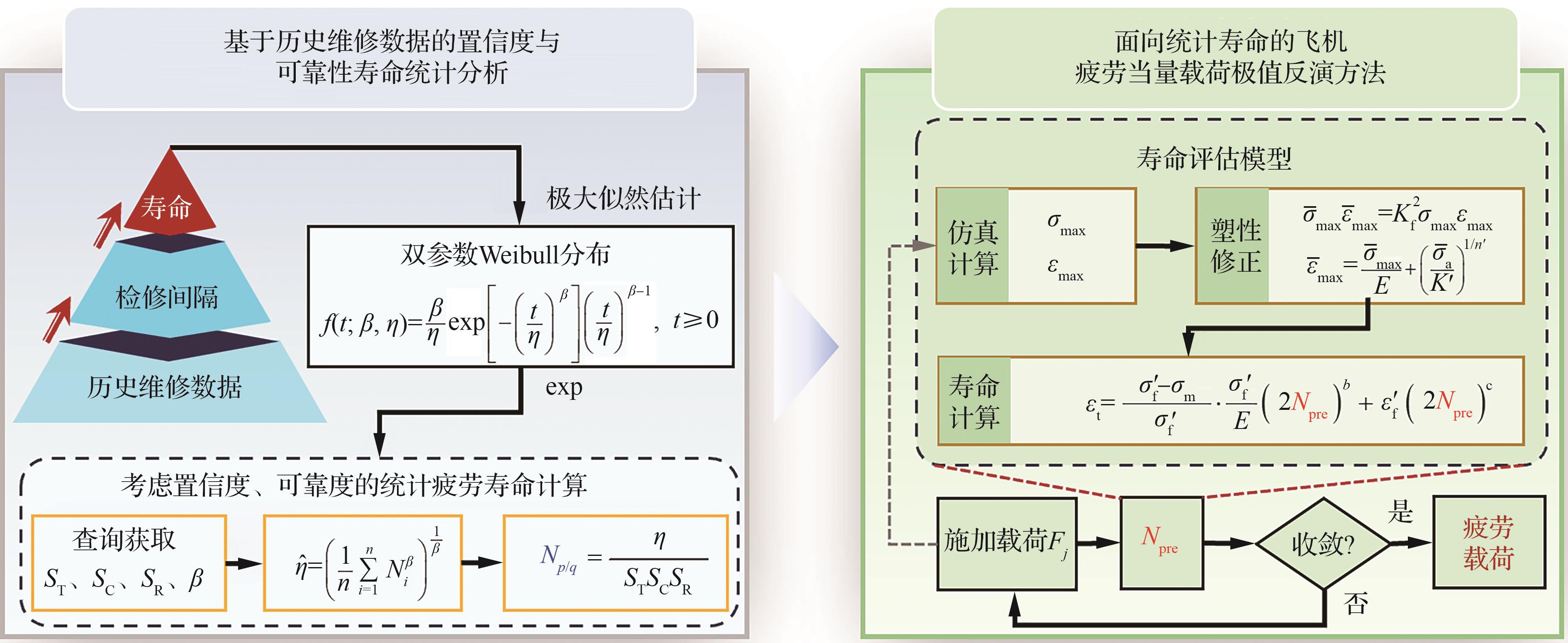

对航空装备结构进行及时有效的维修，是保障装备安全性、降低运营成本、提升服役寿命的重要手段。然而，当前航空装备结构维修普遍存在载荷数据缺失问题，导致服役飞机结构强度评估不准，严重制约后续的结构改装设计。为解决载荷预测这一反问题，提出了一种基于历史维修数据的飞机结构疲劳当量载荷极值反演方法。首先，统计分析飞机结构历史维修记录，结合置信度和可靠度方法确定统计寿命；然后，建立飞机结构的仿真模型，计算得到结构疲劳寿命预测值；最后，建立最小化疲劳寿命预测值与统计寿命的绝对差值为目标、结构疲劳当量载荷极值为设计变量的优化框架，通过优化迭代获得最匹配实际受载的结构疲劳当量载荷极值。为验证方法有效性，以飞机角片结构为例开展验证，并将反演结果与试验数据进行对比。结果表明，该方法预测值与试验结果的误差在10%以内，相比基于应变数据直接预测寿命的方法具有更高精度，表明提出方法可实现飞机结构疲劳当量载荷极值精准反演，对于航空装备结构改装设计具有指导意义。

关键词: 结构强度, 疲劳当量载荷极值, 载荷反演, 历史维修数据, 优化设计

Abstract:

Timely and effective maintenance of aircraft structures is essential for ensuring operational safety， reducing operating costs， and extending service life. However， in current engineering practice， aircraft structural maintenance is often accompanied by a lack of complete and reliable load data， which leads to inaccurate strength and fatigue assessments of in-service aircraft structures and severely restricts subsequent structural modification and redesign. To address this inverse problem of load prediction， this paper proposes an inversion method for the extreme value of aircraft structural equivalent fatigue load based on historical maintenance data. First， historical maintenance records of aircraft structures are statistically analyzed， and the statistical fatigue life is determined by incorporating confidence and reliability assessment methods. Then， a numerical simulation model of the aircraft structure is established to obtain the predicted fatigue life under given loading conditions. Finally， an optimization framework is constructed in which the absolute difference between the predicted fatigue life and the statistical fatigue life is minimized， with the extreme value of the structural equivalent fatigue load treated as the design variable. Through iterative optimization， the structural equivalent fatigue load extreme value that best matches the actual service loading condition is identified. To verify the effectiveness of the proposed method， an aircraft kicker plate angle is selected as a case study， and the inversion results are compared with experimental data obtained from component-level fatigue tests. The results show that the prediction error of the proposed method is within 10%， demonstrating higher accuracy than conventional life prediction approaches based directly on strain data. These results indicate that the proposed method enables accurate inversion of the extreme value of aircraft structural equivalent fatigue load and provides useful guidance for aircraft structural modification design.

Key words: structural strength, extreme value of structural equivalent fatigue load, load inversion, historical maintenance data, optimization design

中图分类号:

V214.4

夏秋实, 黄蕾, 张小波, 左迎荟, 王文照, 谢洪轮, 田阔. 基于历史维修数据的飞机结构疲劳当量载荷极值反演方法[J]. 航空学报, 2026, 47(14): 233034.

Qiushi XIA, Lei HUANG, Xiaobo ZHANG, Yinghui ZUO, Wenzhao WANG, Honglun XIE, Kuo TIAN. An inversion method for extreme value of structural equivalent fatigue load of aircraft based on historical maintenance data[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(14): 233034.

图/表 12

图 1

图 2

图 3

图 4

表1

图 5

表2

角片材料属性［29］

材料属性	数值
弹性模量 E/MPa	70 329
泊松比 $ν$	0.3
强度系数 K/MPa	807
应变硬化指数 n	0.200
疲劳强度系数 $σ f'$ /MPa	1 014
疲劳强度指数 b	-0.110
疲劳延性系数 $ε f'$ /%	21
疲劳延性指数 c	-0.52
循环强度系数 $K'$ /MPa	685.73
循环硬化指数 $n'$	0.08

表2

图 6

图 7

图 8

表3

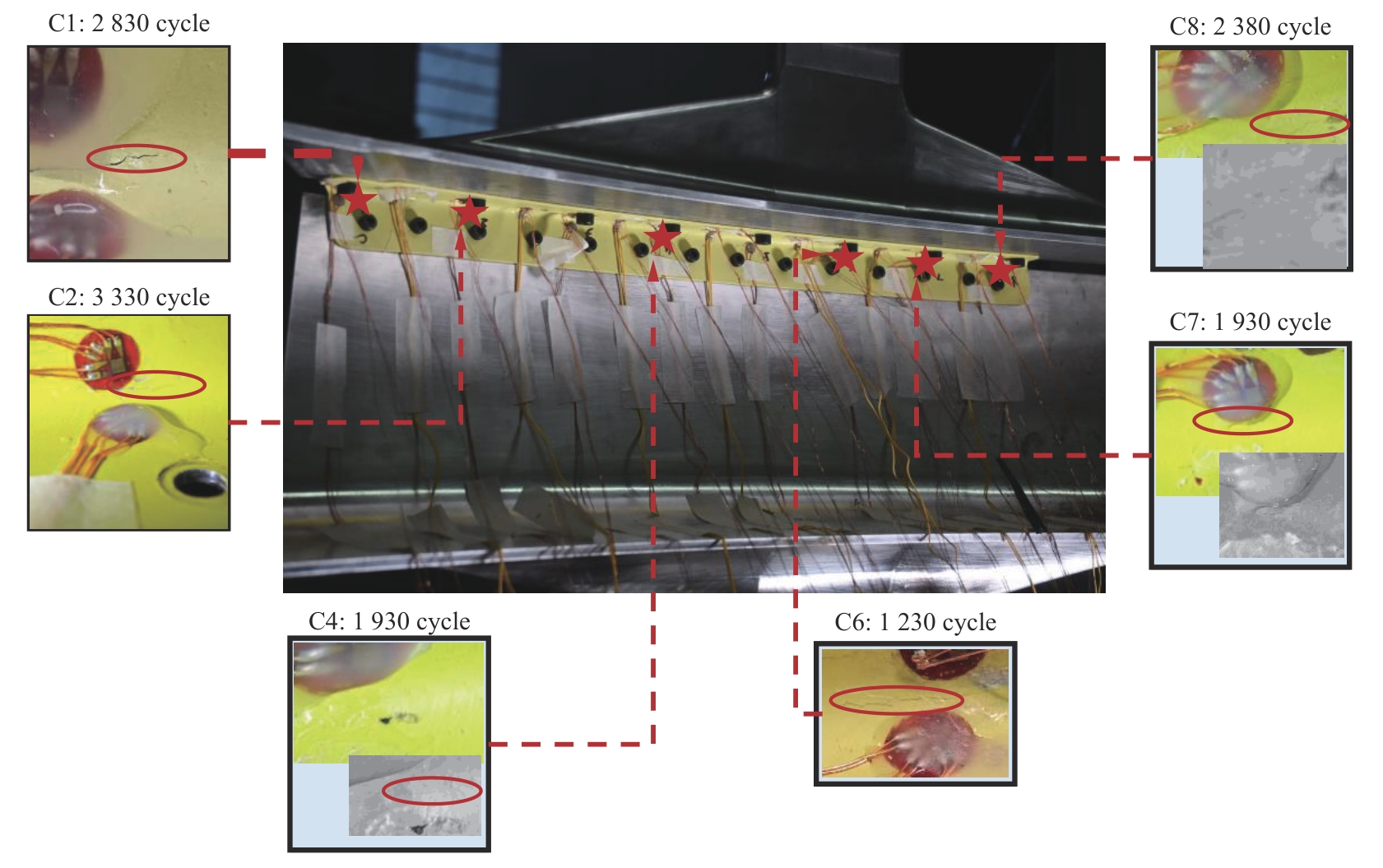

角片低周疲劳试验的寿命数据

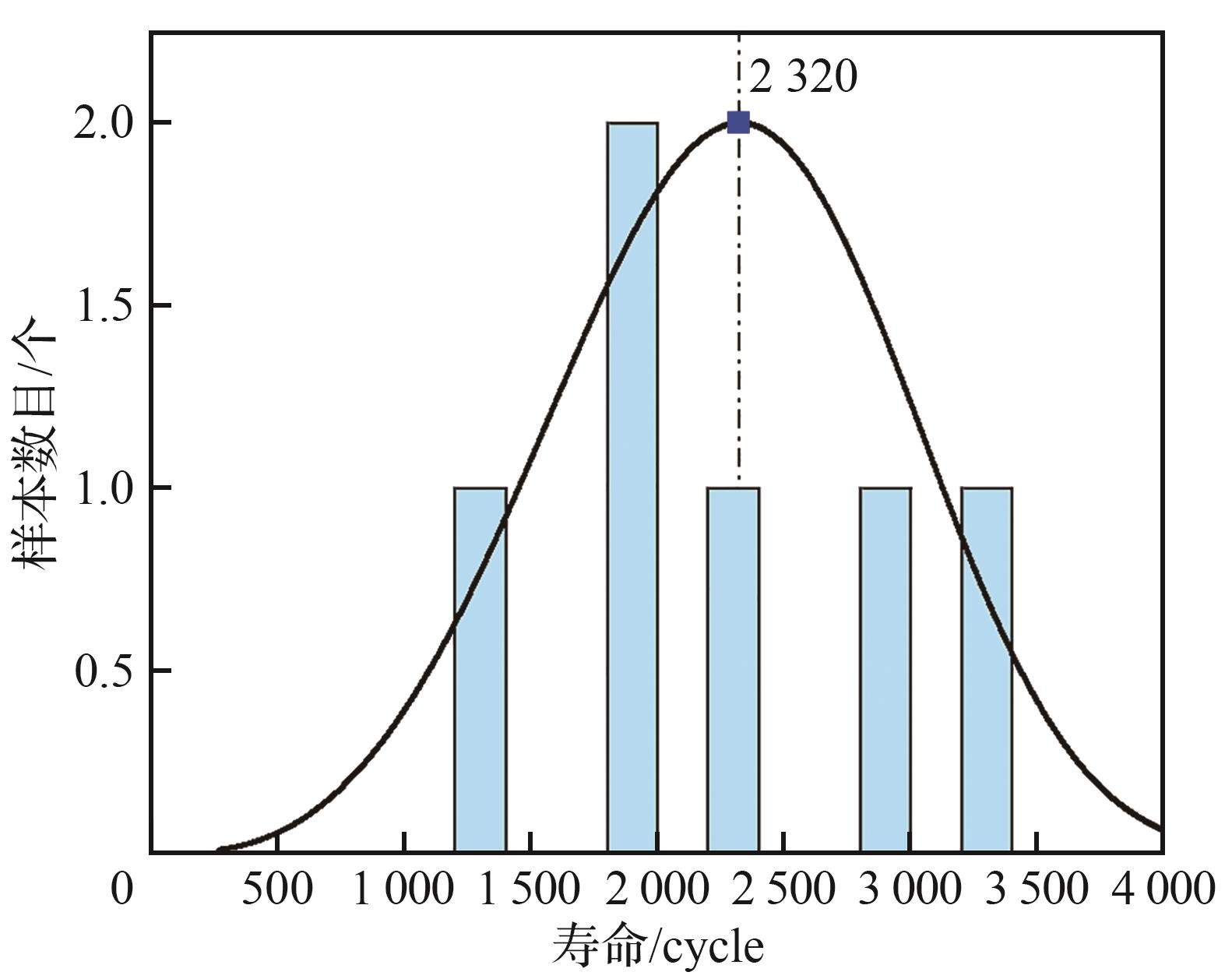

应变片	最大主应变 $ε$ /10^-6	疲劳寿命预测值/cycle	基于实测应变预测寿命/cycle	试验寿命/cycle	统计模型概率密度峰值/cycle
C1	8 208.4	2 542	1 370	2 830	2 320
C2	5 376.5		8 623	3 330
C3	3 661.0		99 041
C4	4 233.3		35 554	1 930
C5	4 020.6		50 452
C6	7 310.5		2 136	1 230
C7	5 658.6		6 646	1 930
C8	6 167.4		4 410	2 380

表3

图 9

参考文献 31

[1]	闫楚良，田兆锋. 飞机载荷谱数据库设计技术［M］. 北京：航空工业出版社， 2013： 5-14.
	YAN C L， TIAN Z F. Airplane load spectrum database design［M］. Beijing： Aviation Industry Press， 2013： 5-14 （in Chinese）.
[2]	HÜRLIMANN F， KELM R， DUGAS M， et al. Investigation of local load introduction methods in aircraft pre-design［J］. Aerospace Science and Technology， 2012， 21（1）： 31-40.
[3]	万志强，张珊珊，王晓喆，等. 弹性飞机机动载荷分析与减缓技术综述［J］. 航空学报， 2025， 46（3）： 030279.
	WAN Z Q， ZHANG S S， WANG X Z， et al. Maneuver load analysis and alleviation technology of flexible aircraft： Review［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（3）： 030279 （in Chinese）.
[4]	王彬文，陈先民，苏运来，等. 中国航空工业疲劳与结构完整性研究进展与展望［J］. 航空学报， 2021， 42（5）： 524651.
	WANG B W， CHEN X M， SU Y L， et al. Research progress and prospect of fatigue and structural integrity for aeronautical industry in China［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（5）： 524651 （in Chinese）.
[5]	黄蕾，郭聪，张小波，等. 基于飞参-载荷-寿命数字孪生模型的飞机结构健康管理方法［J］. 航空学报， 2025， 46（21）： 532382.
	HUANG L， GUO C， ZHANG X B， et al. Aircraft structural health management method based on flight parameter-load-life digital twin models［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（21）： 532382 （in Chinese）.
[6]	SEZAL M ALI， GIUMELLI F. Technology transfer and defence sector dynamics： The case of the Netherlands［J］. European Security， 2022， 31（4）： 558-575.
[7]	闫楚良. 中国飞机结构寿命可靠性评定技术的发展与展望［J］. 航空学报， 2022， 43（10）： 527869.
	YAN C L. Development and prospect of aircraft structural life reliability assessment technology in China［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（10）： 527869 （in Chinese）.
[8]	WALKER K F， GRICE A， NEWMAN J C Jr， et al. Simulation of fatigue crack growth in aluminium alloy 7075-T7351 under spike overload and aircraft spectrum loading［J］. International Journal of Fatigue， 2025， 190： 108660.
[9]	THAWRE M M， VERMA K K， JAGANNATHAN N， et al. Effect of ply-drop on fatigue life of a carbon fiber composite under a fighter aircraft spectrum load sequence［J］. Composites Part B： Engineering， 2016， 86： 120-125.
[10]	KLEIN V. Estimation of aircraft aerodynamic parameters from flight data［J］. Progress in Aerospace Sciences， 1989， 26（1）： 1-77.
[11]	SINGH K L， VENKATASUBRAMANYAM D V. Techniques to generate and optimize the load spectra for an aircraft［J］. International Journal of Mechanics and Materials in Design， 2010， 6（1）： 63-72.
[12]	陈亮，黄蕾，顾宇轩，等. 基于飞行参数的结构关键部位载荷孪生技术［J］. 航空学报， 2025， 46（19）： 531292.
	CHEN L， HUANG L， GU Y X， et al. Twinning technology of key part load based on flight parameters［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（19）： 531292 （in Chinese）.
[13]	HUANG L， ZUO Y H， GUO C， et al. Machine learning in flight parameter-based structural load prediction： A review and framework proposal［J］. Progress in Aerospace Sciences， 2025， 159： 101145.
[14]	黄熠玮，耿一斌，高天贺，等. 数字孪生驱动的结构全场变形高精度反演方法［J］. 航空学报， 2025， 46（19）： 530967.
	HUANG Y W， GENG Y B， GAO T H， et al. Digital twin driven high precision reconstruction method for full-field deformation of structure［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（19）： 530967 （in Chinese）.
[15]	倪晨君，高天贺，夏秋实，等. 基于数字孪生和混合现实的装备结构静力试验智能监测方法［J］. 计算机集成制造系统， 2025， 31（12） 4373-4381.
	NI C J， GAO T H， XIA Q S， et al. Intelligent monitoring method for static test of equipment structures based on digital twin and mixed reality ［J］. Computer Integrated Manuf-acturing Systems， 2025， 31（12） 4373-4381 （in Chinese）.
[16]	田阔，孙志勇，李增聪. 面向结构静力试验监测的高精度数字孪生方法［J］. 航空学报， 2024， 45（7）： 429134.
	TIAN K， SUN Z Y， LI Z C. High-precision digital twin method for structural static test monitoring［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（7）： 429134 （in Chinese）.
[17]	IELE A， LEONE M， CONSALES M， et al. Load monitoring of aircraft landing gears using fiber optic sensors［J］. Sensors and Actuators A： Physical， 2018， 281： 31-41.
[18]	KWON H， PARK Y， KIM J H， et al. Embedded fiber Bragg grating sensor-based wing load monitoring system for composite aircraft［J］. Structural Health Monitoring， 2019， 18（4）： 1337-1351.
[19]	段垚奇，刘克格，赵丽娜，等. 飞机载荷标定试验数据的多元回归选元方法［J］. 振动测试与诊断， 2015， 35（1）： 178-182， 197.
	DUAN Y Q， LIU K G， ZHAO L N， et al. Selection method of multiple regression elements for load calibration test data［J］. Journal of Vibration， Measurement & Diagnosis， 2015， 35（1）： 178-182， 197 （in Chinese）.
[20]	郭万林，张田忠. 飞机谱载荷下裂纹扩展的三维约束效应［J］. 航空学报， 2000， 21（4）： 294-298.
	GUO W L， ZHANG T Z. Effects of three-dimensional constraint on crack growth under aircraft spectrum loading［J］. Acta Aeronautica et Astronautica Sinica， 2000， 21（4）： 294-298 （in Chinese）.
[21]	THAWRE M M， PANDEY K N， DUBEY A， et al. Fatigue life of a carbon fiber composite T-joint under a standard fighter aircraft spectrum load sequence［J］. Composite Structures， 2015， 127： 260-266.
[22]	WU Q， ZHAO Y X， LIU X T. Fatigue life prediction of metal materials under random loads based on load spectrum extrapolation［J］. International Journal of Fatigue， 2024， 187： 108473.
[23]	DECKER M. Vibration fatigue analysis using response spectra［J］. International Journal of Fatigue， 2021， 148： 106192.
[24]	LEE L J， FU K E， YANG J N. Prediction of fatigue damage and life for composite laminates under service loading spectra［J］. Composites Science and Technology， 1996， 56（6）： 635-648.
[25]	高镇同，徐家进. 智能疲劳统计学［M］. 北京：北京航空航天大学出版社， 2022： 135-144.
	GAO Z T， XU J J. Intelligent fatigue statistics［M］. Beijing： Beijing University of Aeronautics & Astronautics Press， 2022： 135-144 （in Chinese）.
[26]	郑晓玲. 民机结构耐久性与损伤容限设计手册-上册-疲劳设计与分析［M］. 北京：航空工业出版社， 2003： 313-320.
	ZHENG X L. Design manual for durability and damage tolerance of civil aircraft structures-part Ⅰ-fatigue design and analysis［M］. Beijing： Aviation Industry Press， 2003： 313-320 （in Chinese）.
[27]	SCHÜTZ W. A history of fatigue［J］. Engineering Fracture Mechanics， 1996， 54（2）： 263-300.
[28]	COFFIN L F Jr. A study of the effects of cyclic thermal stresses on a ductile metal［J］. Journal of Fluids Engineering， 1954， 76（6）： 931-949.
[29]	航空工业部科学技术委员会. 应变疲劳分析手册［M］. 北京：科学出版社， 1987： 138-140.
	Aeronautical Industry Department Science and Technology Committee. Handbook of strain fatigue analysis［M］. Beijing： Science Press， 1987： 138-140 （in Chinese）.
[30]	安刚，王晓鑫，杜振华. 应变测量数据在全尺寸飞机结构疲劳试验裂纹检测中的应用［J］. 强度与环境， 2012， 39（2）： 14-19.
	AN G， WANG X X， DU Z H. The strain monitor method for structure crack inspection on full-scale aircraft fatigue test［J］. Structure & Environment Engineering， 2012， 39（2）： 14-19 （in Chinese）.
[31]	GUO T C， GAO J， WANG Y H， et al. Fatigue crack identification method based on strain amplitude changing［J］. IOP Conference Series： Materials Science and Engineering， 2017， 231： 012165.
