端区边界层扭曲对高负荷涡轮二次流的影响

doi:10.7527/S1000-6893.2025.32394

流体力学与飞行力学

本期目录 | 过刊浏览 | 高级检索

前一篇 |

端区边界层扭曲对高负荷涡轮二次流的影响

李六南¹, 屈骁¹(), 张燕峰²^,³, 卢新根²^,³, 朱俊强²^,³

^1.北京理工大学机械与车辆学院，北京 100081
^2.中国科学院工程热物理研究所轻型动力重点实验室，北京 100190
^3.中国科学院大学星际航行学院，北京 100049

收稿日期:2025-06-09 修回日期:2025-07-25 接受日期:2025-08-25 出版日期:2025-09-08 发布日期:2025-09-05
通讯作者: 屈骁 E-mail:quxiao@bit.edu.cn
基金资助:
国家自然科学基金(52206060);两机国家科技重大专项（J2019-Ⅱ-0002-0022,Y2022-Ⅱ-0004-0007）;轻型涡轮动力全国重点实验室基金(2023-JJ-17)

Effect of end zone boundary layer skew on secondary flow in high-lift turbine

Liunan LI¹, Xiao QU¹(), Yanfeng ZHANG²^,³, Xingen LU²^,³, Junqiang ZHU²^,³

^1.School of Mechanical and Vehicular Engineering，Beijing Institute of Technology，Beijing 100081，China
^2.Key Laboratory of Light-duty Gas-turbine，Institute of Engineering Thermophysics，Chinese Academy of Sciences，Beijing 100190，China
^3.School of Space Exploration，University of Chinese Academy of Sciences，Beijing 100049，China

Received:2025-06-09 Revised:2025-07-25 Accepted:2025-08-25 Online:2025-09-08 Published:2025-09-05
Contact: Xiao QU E-mail:quxiao@bit.edu.cn
Supported by:
National Natural Science Foundation of China(52206060);Foundation of National Key Laboratory of Science and Technology on Advanced Light-duty Gas-turbine(2023-JJ-17);National Science and Technology Major Project of China, and WDZC Special Project from Sichuan Gas Turbine Research Institute （J2019-Ⅱ-0002-0022, Y2022-Ⅱ-0004-0007）

摘要/Abstract

摘要：

转静干涉导致的进口边界层扭曲对高负荷低压涡轮端区二次流的发展具有重要影响。针对民用涡扇发动机高负荷低压涡轮，借助试验和数值模拟相结合的方法，开展了尾迹扫掠下进口边界层扭曲对轮毂端区二次流发展演化的影响机制研究，并量化了上游尾迹、边界层扭曲分别对端区二次流影响的权重占比。结果表明，在进口雷诺数为1×10⁵、湍流度为2.5%的条件下，端区边界层扭曲通过增强端区流体与主流之间的剪切层不稳定性和削弱叶栅通道内的横向压差，减小端区二次流，降低流动损失。随着旋转端壁转速的增加，端区边界层扭曲加剧，这导致了前缘边界层增厚，促进端区二次流发展，增加流动损失。上游尾迹将进一步促进剪切层失稳，使得端区二次流减弱，但尾迹的掺混耗散对低压涡轮整体气动性能带来了负面影响。在栅后40%轴向弦长位置处，边界层扭曲使流动损失较基准工况减少3.45%左右，而边界层扭曲的加剧使流动损失增加近6.25%，上游尾迹的掺混耗散使流动损失进一步增加约10.08%。

关键词: 高负荷低压涡轮, 端区二次流, 端区边界层扭曲, 上游尾迹, 非定常流动

Abstract:

The inlet boundary layer skew caused by rotor-stator interaction significantly influences the development of the secondary flow in high-lift low-pressure turbine. For high-lift low-pressure turbines used in civil turbofan engines， the method of combining experiment and numerical simulation was employed to investigate the influence mechanisms of inlet boundary layer skew on the development and evolution of secondary flows under wake sweep. Furthermore， the relative contributions of incoming wakes and boundary layer skew to secondary flow development were systematically quantified. The results indicate that， at an inlet Reynolds number of 1×10⁵ and turbulence intensity of 2.5%， endwall boundary layer skew reduces secondary flow and flow loss. This occurs by enhancing shear layer instability between the endwall-region fluid and the mainstream， while simultaneously weakening the transverse pressure gradient across the cascade channel. Increasing the rotational speed of the rotating endwall intensifies boundary layer skew， leading to thickening of the leading-edge boundary layer. This promotes secondary flow development and increases flow loss. Upstream wake further promotes shear layer instability， thereby weakening the secondary flow. However， the mixing dissipation associated with the wake adversely impacts the overall aerodynamic performance of the low-pressure turbine. At the position of 40% axial chord length downstream of the cascade， boundary layer skew reduces flow loss by approximately 3.45% compared to the baseline. Conversely， intensification of boundary layer skew increases flow loss by nearly 6.25%. The mixing dissipation from the upstream wake contributes a further flow loss increase of about 10.08% relative to the case with intensified skew.

Key words: high-lift low-pressure turbine, end zone secondary flow, end zone boundary layer skew, incoming wakes, unsteady flow

中图分类号:

V231.3

李六南, 屈骁, 张燕峰, 卢新根, 朱俊强. 端区边界层扭曲对高负荷涡轮二次流的影响[J]. 航空学报, 2026, 47(5): 132394.

Liunan LI, Xiao QU, Yanfeng ZHANG, Xingen LU, Junqiang ZHU. Effect of end zone boundary layer skew on secondary flow in high-lift turbine[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(5): 132394.

图/表 31

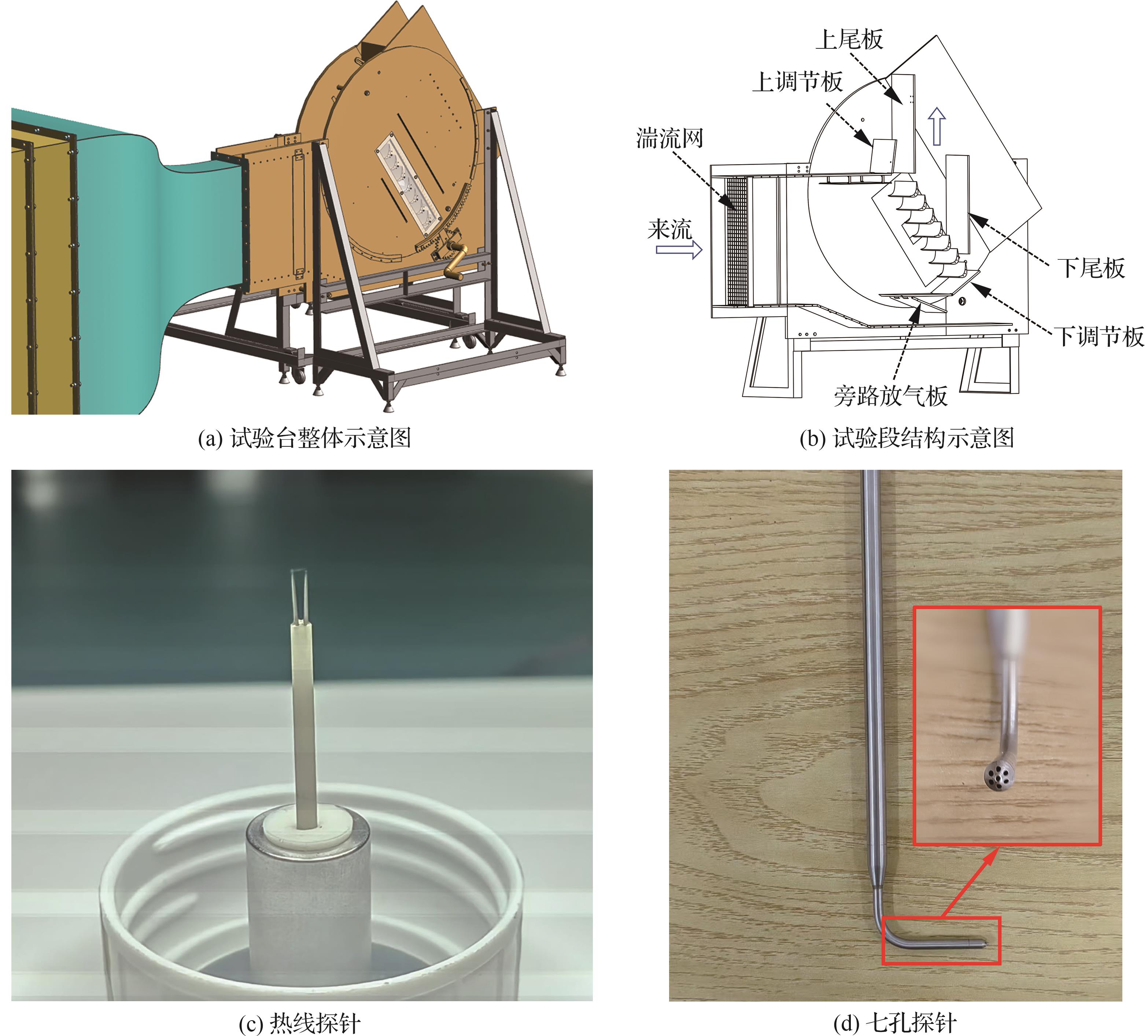

图 1

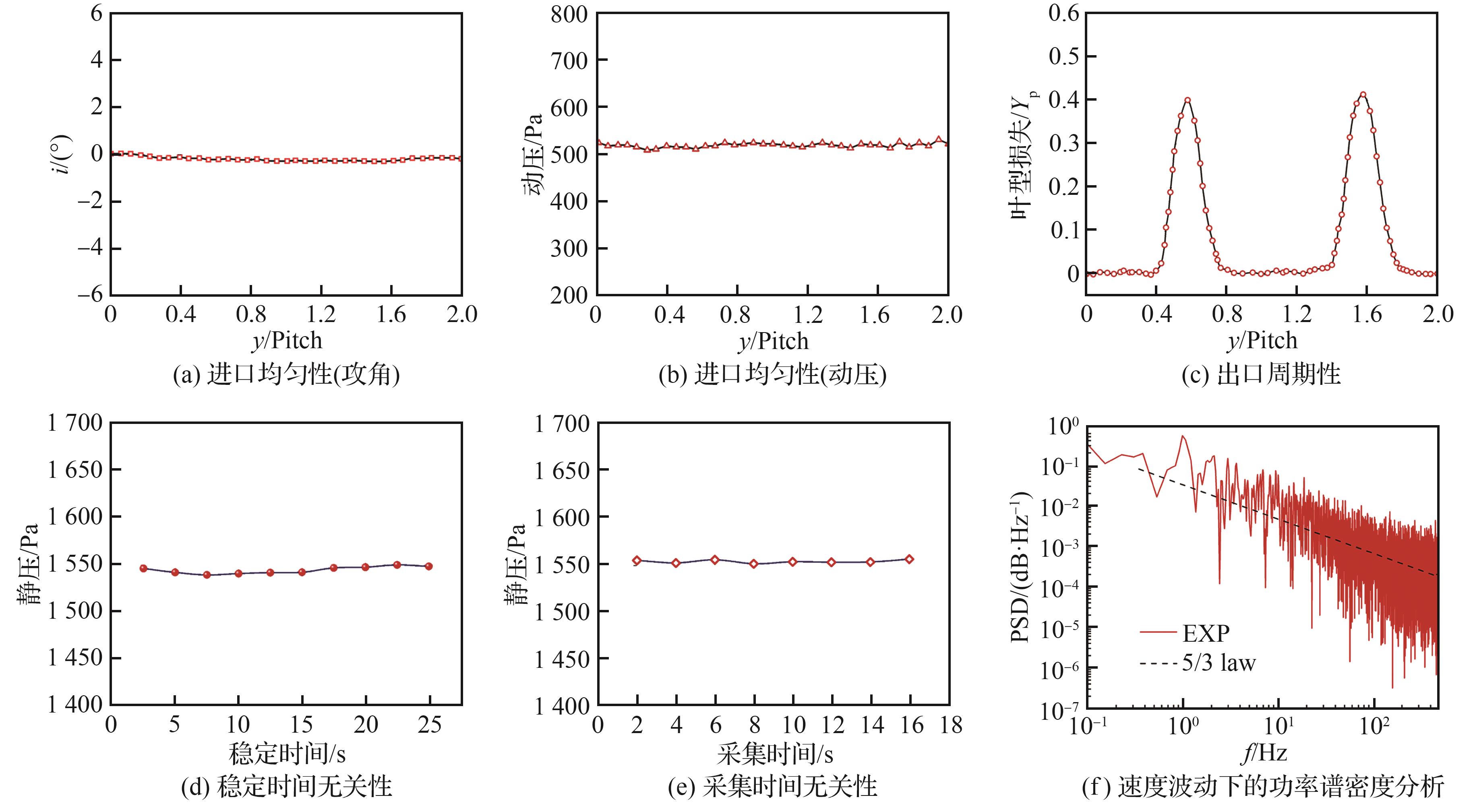

图 2

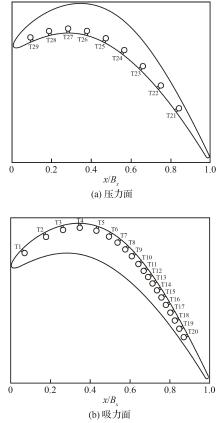

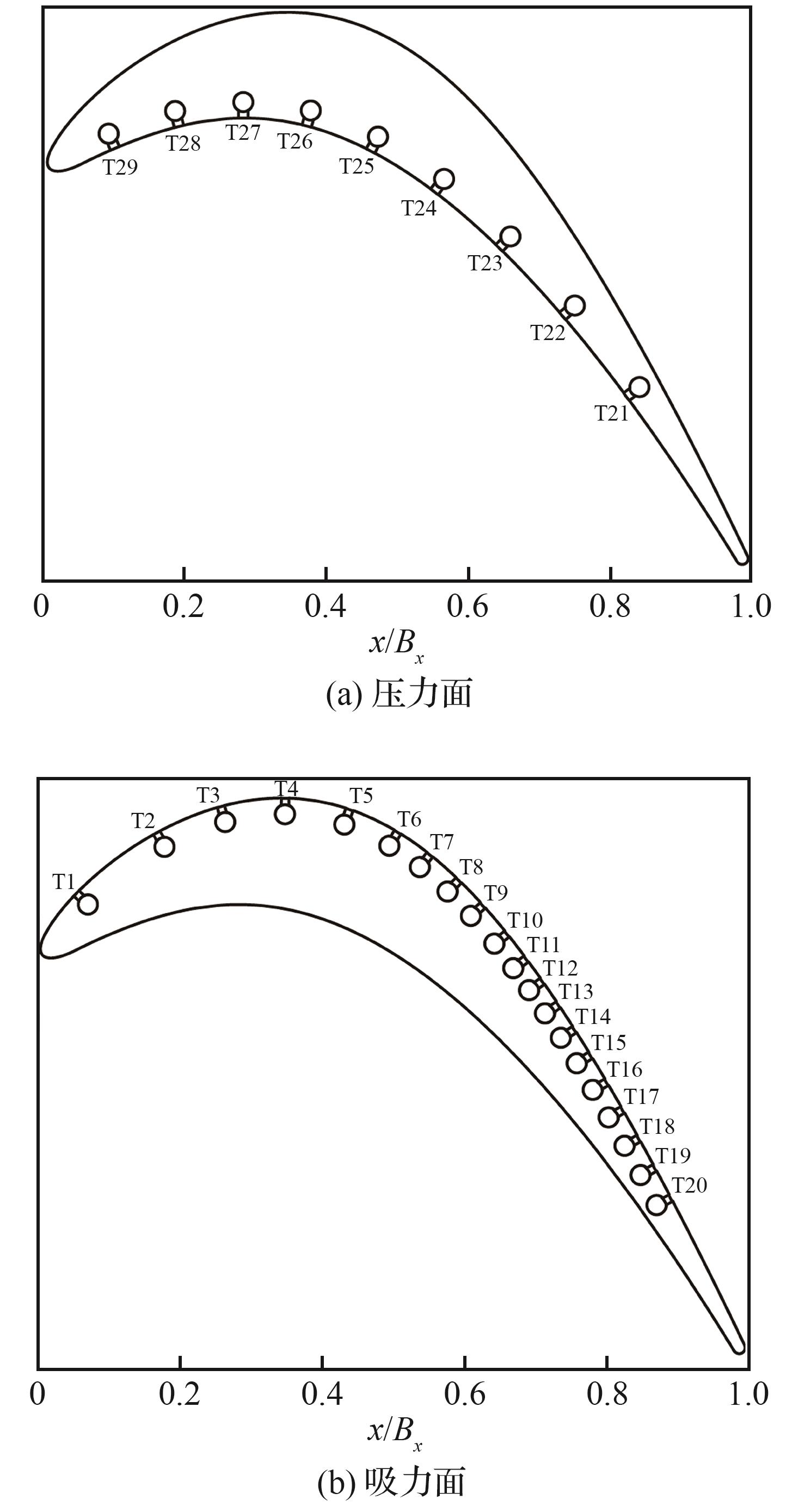

图 3

表1

图 4

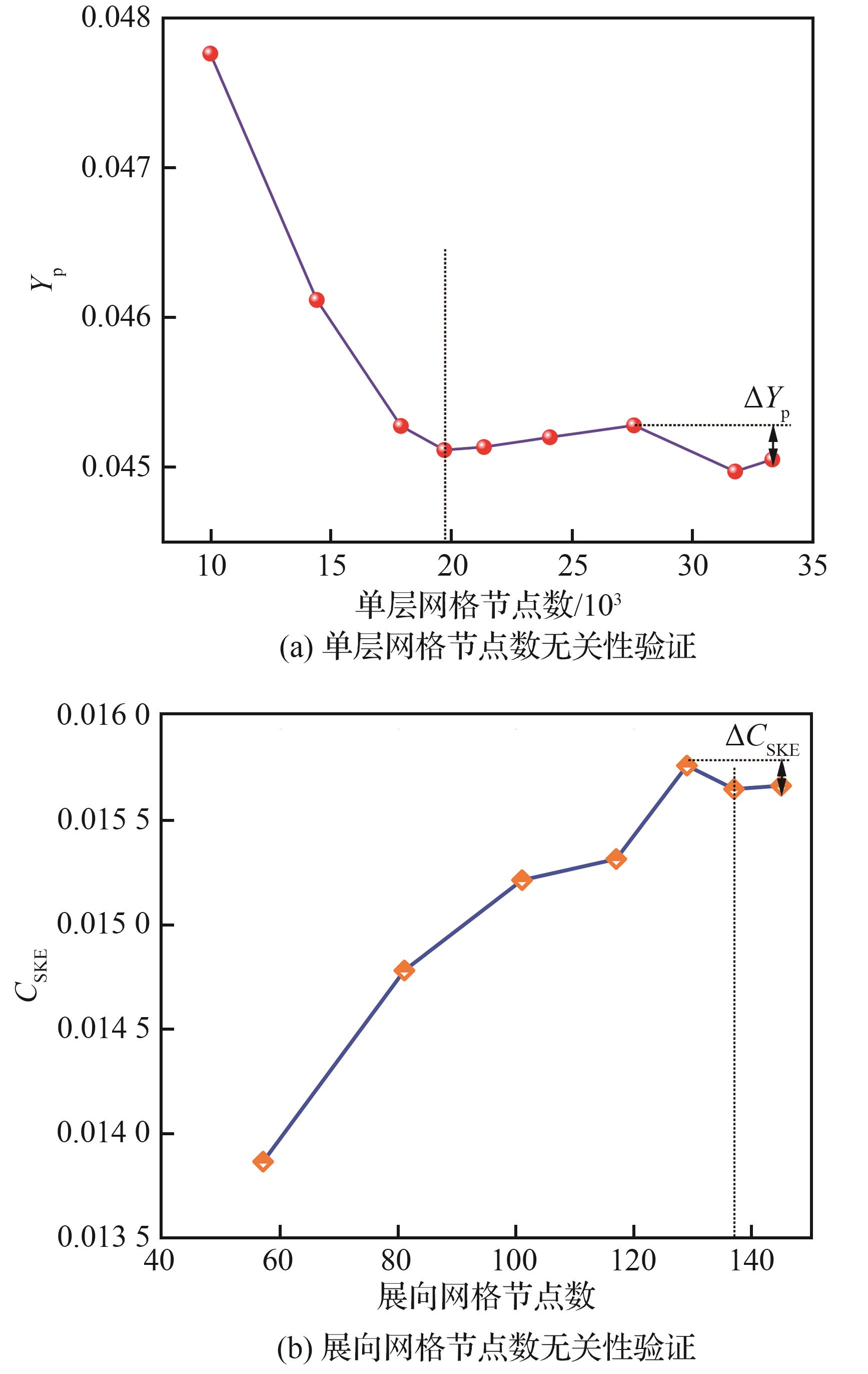

图 5

表2

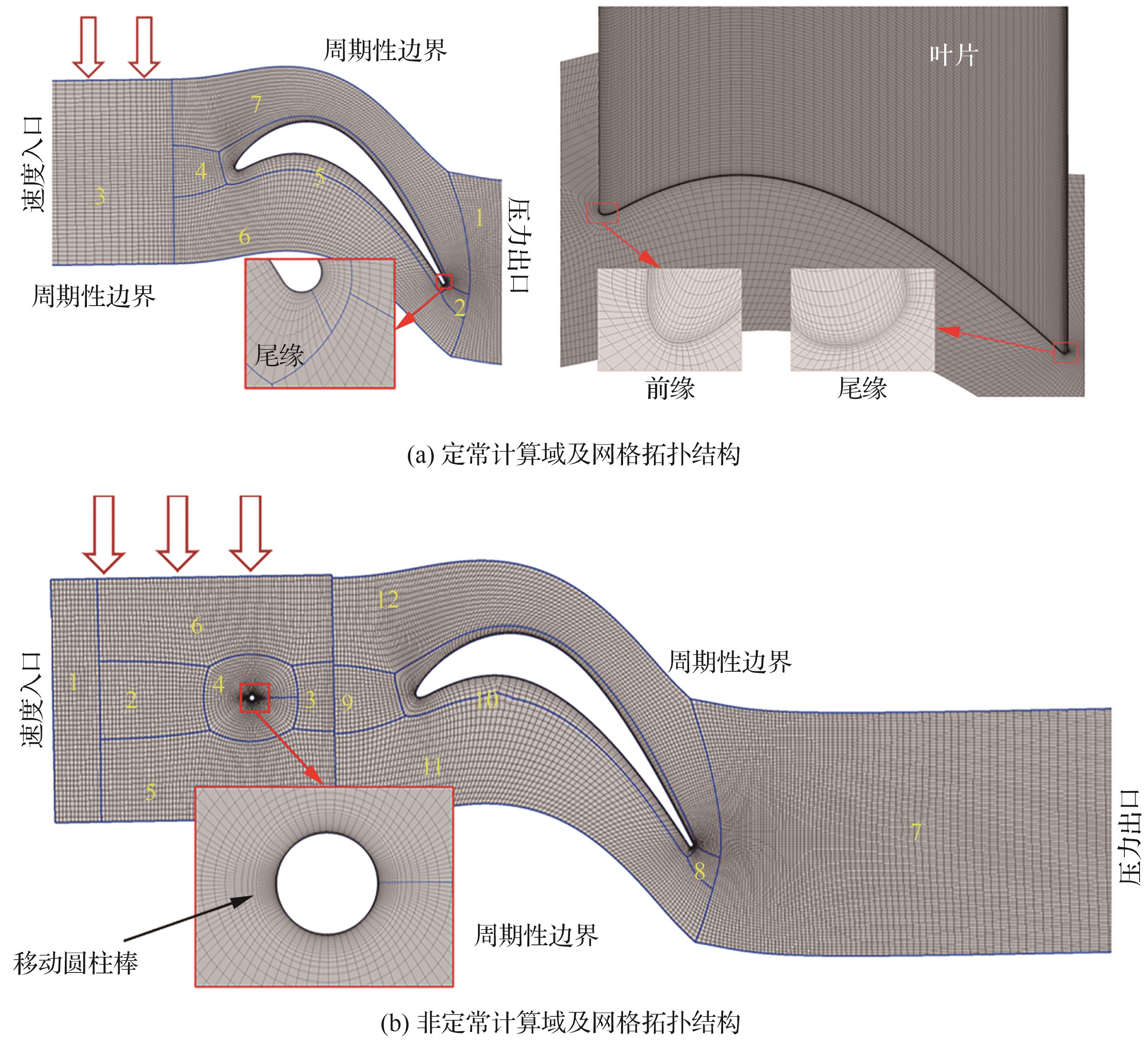

计算域网格节点参数

块	网格节点数
块	定常计算域	非定常计算域
1	97×77	49×13
2	17×17	17×29
3	49×37	17×13
4	17×17	49×97
5	17×289	17×73
6	17×121	17×73
7	17×185	93×85
8		17×17
9		17×17
10		17×261
11		17×109
12		17×169
Total	19 975	26 232
Y $m a x +$	0. 502	0.456

表2

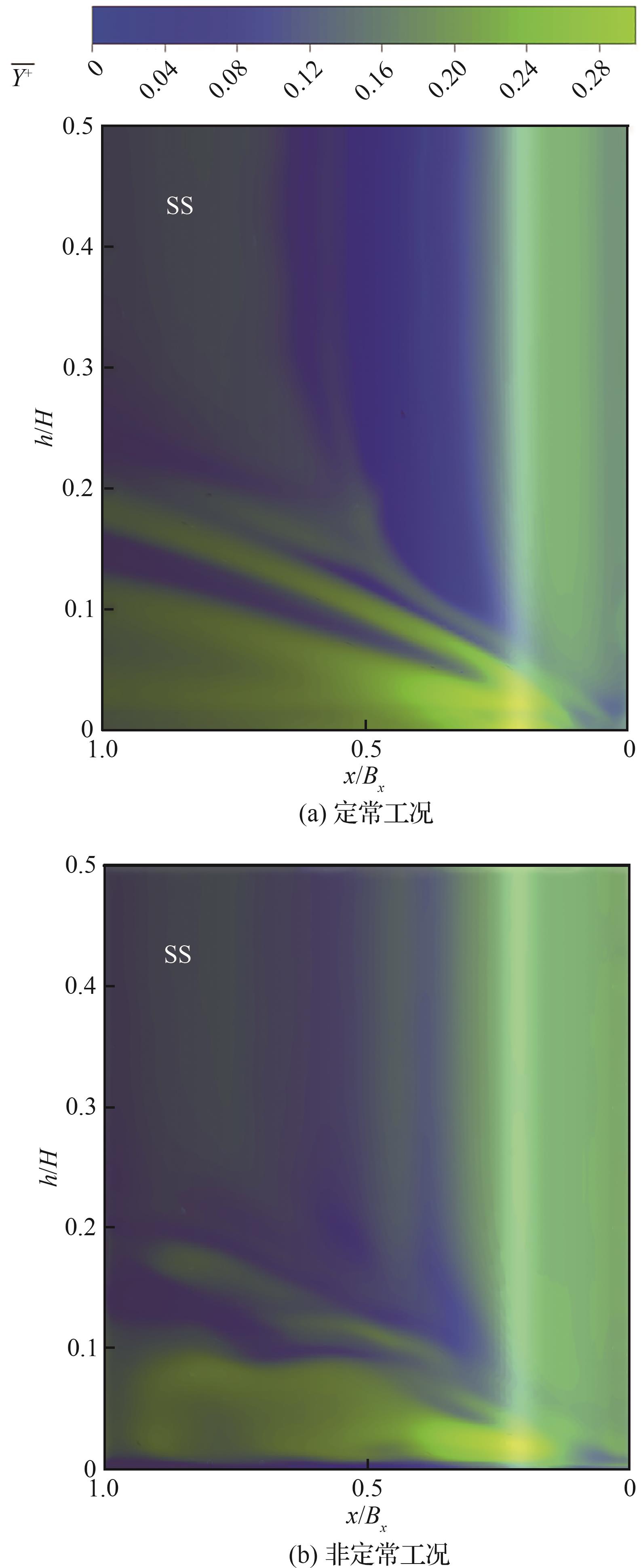

图 6

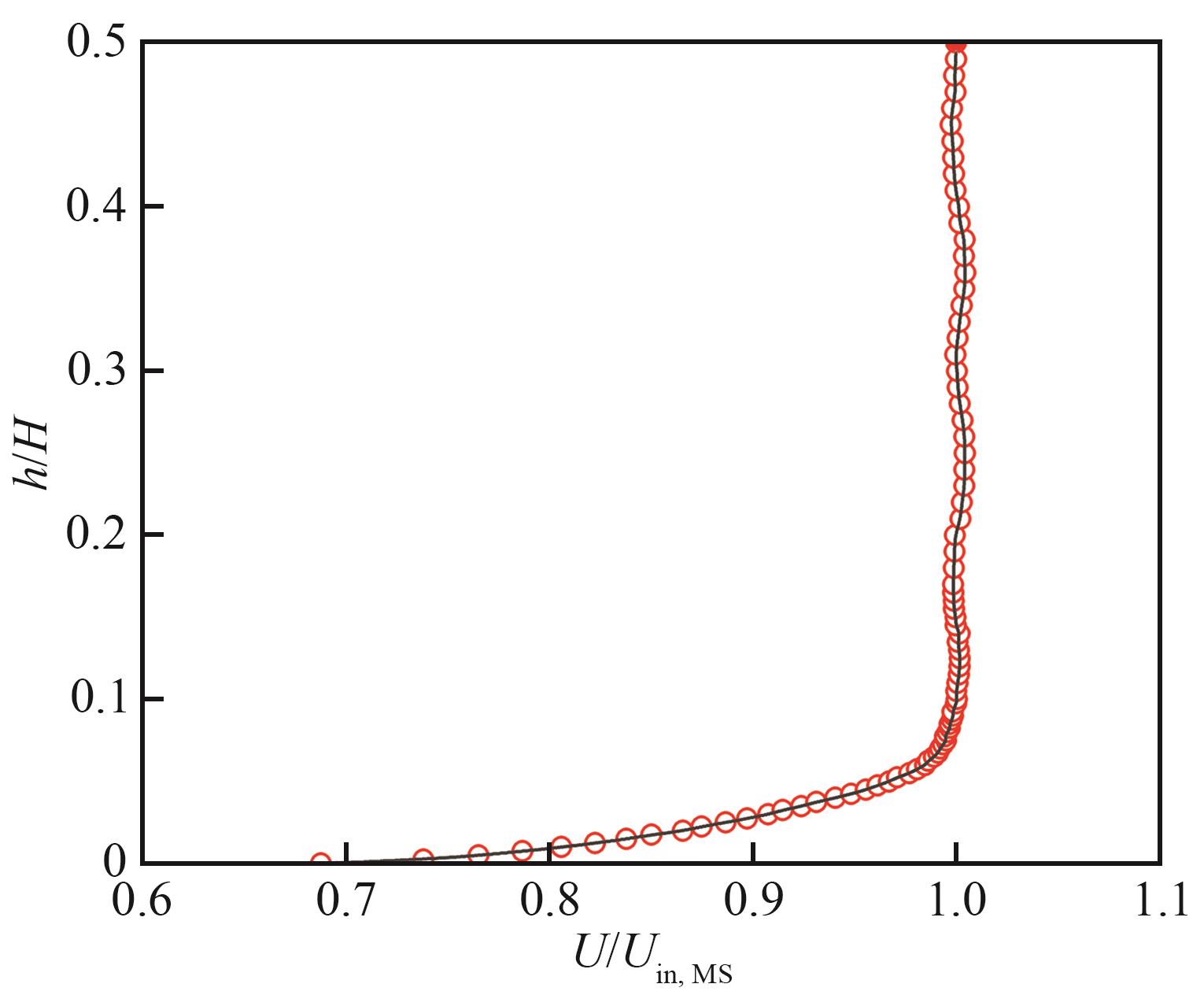

图 7

表3

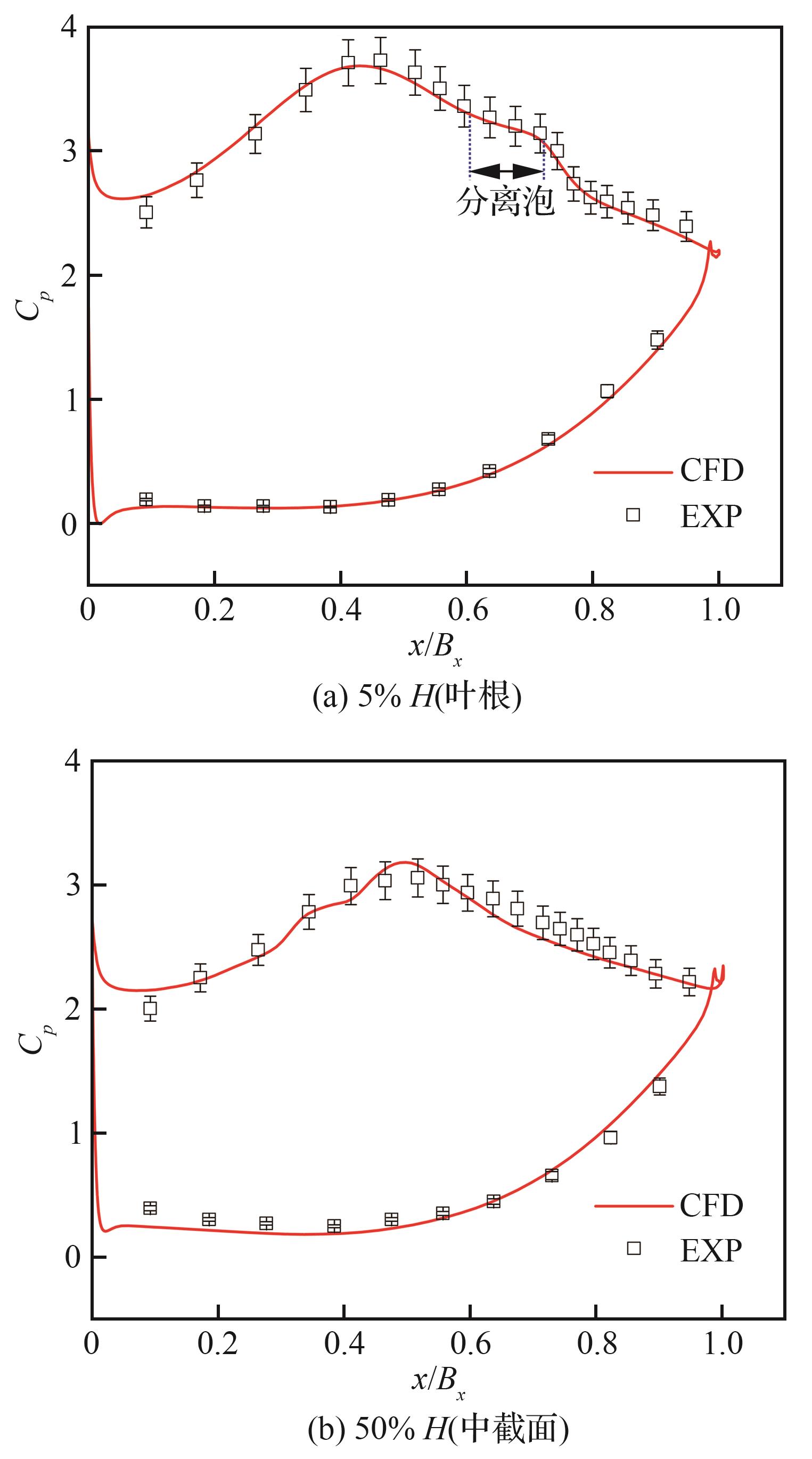

图 8

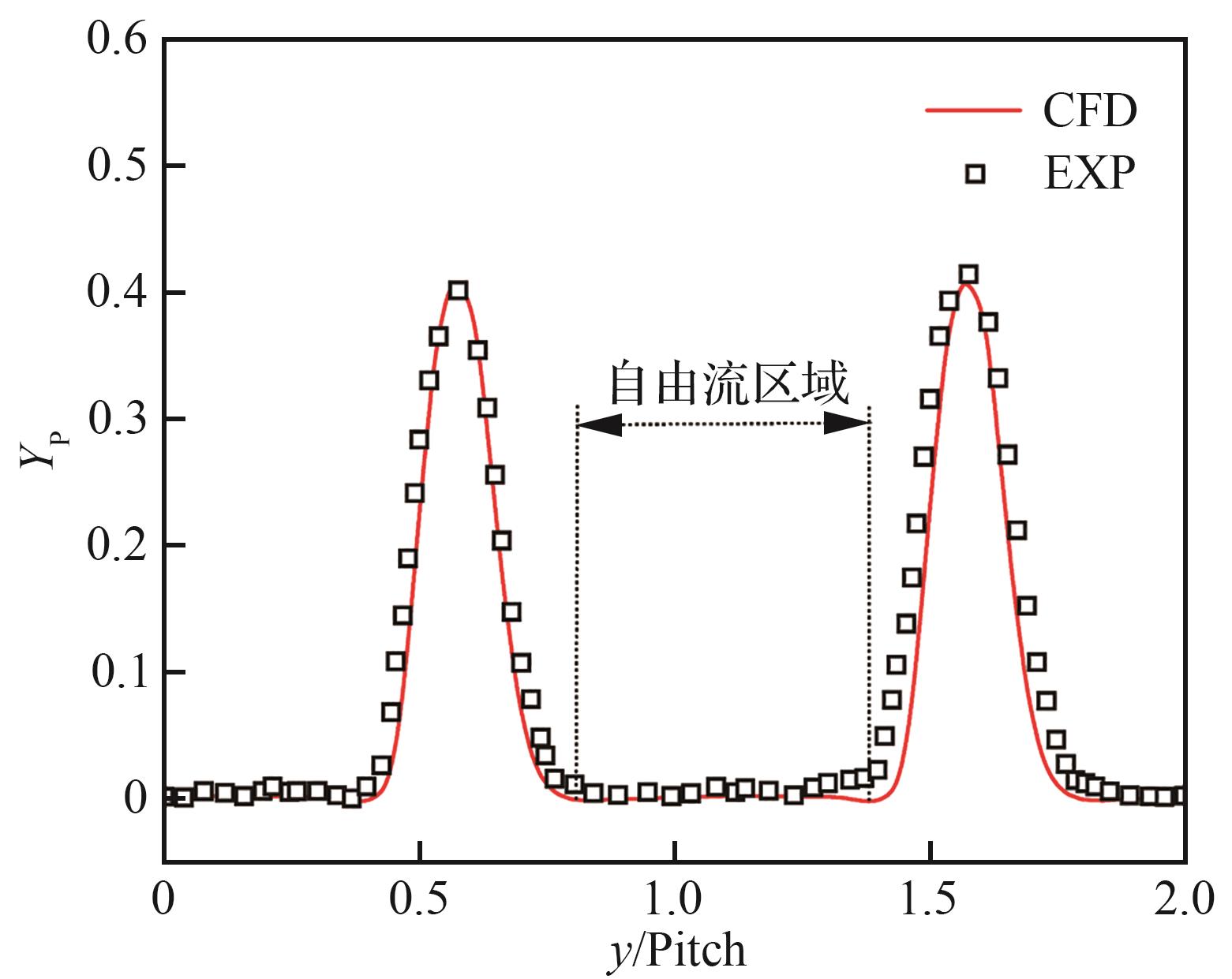

图 9

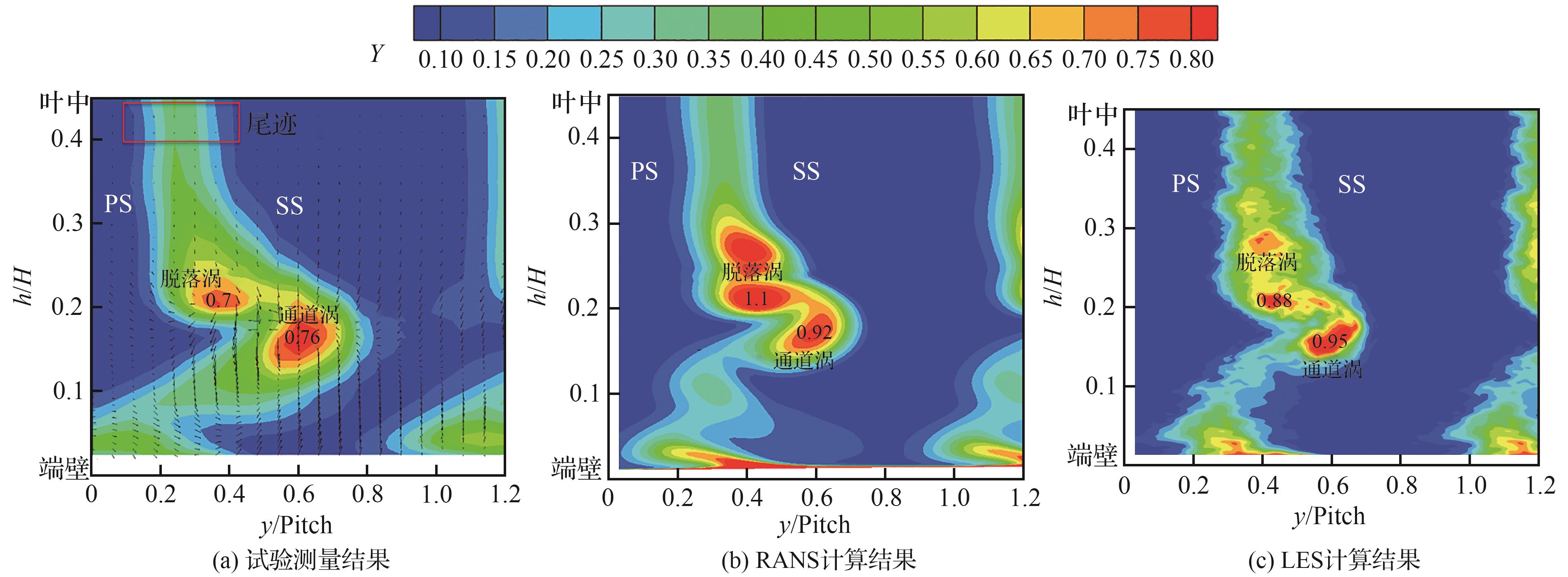

图 10

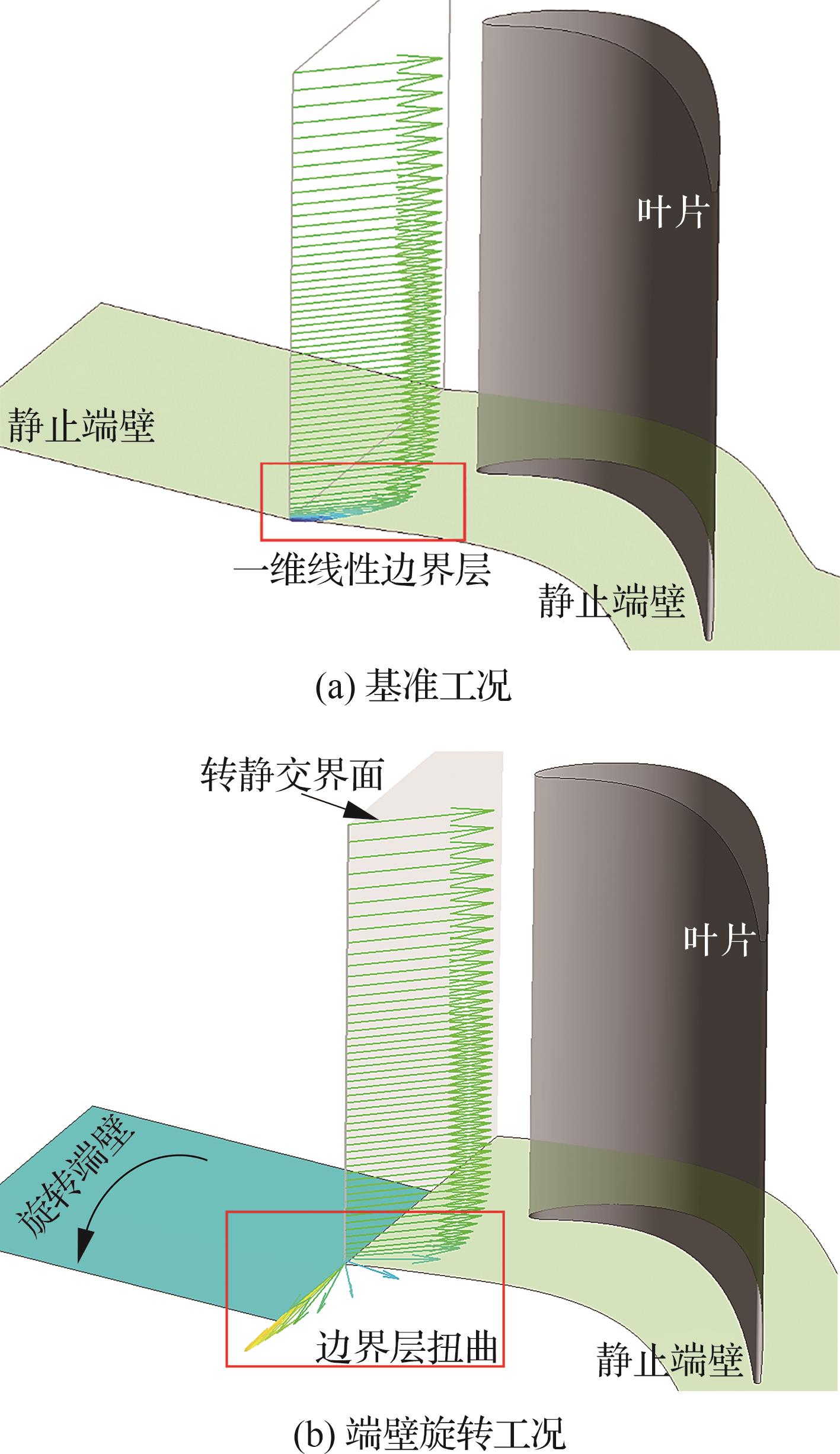

图 11

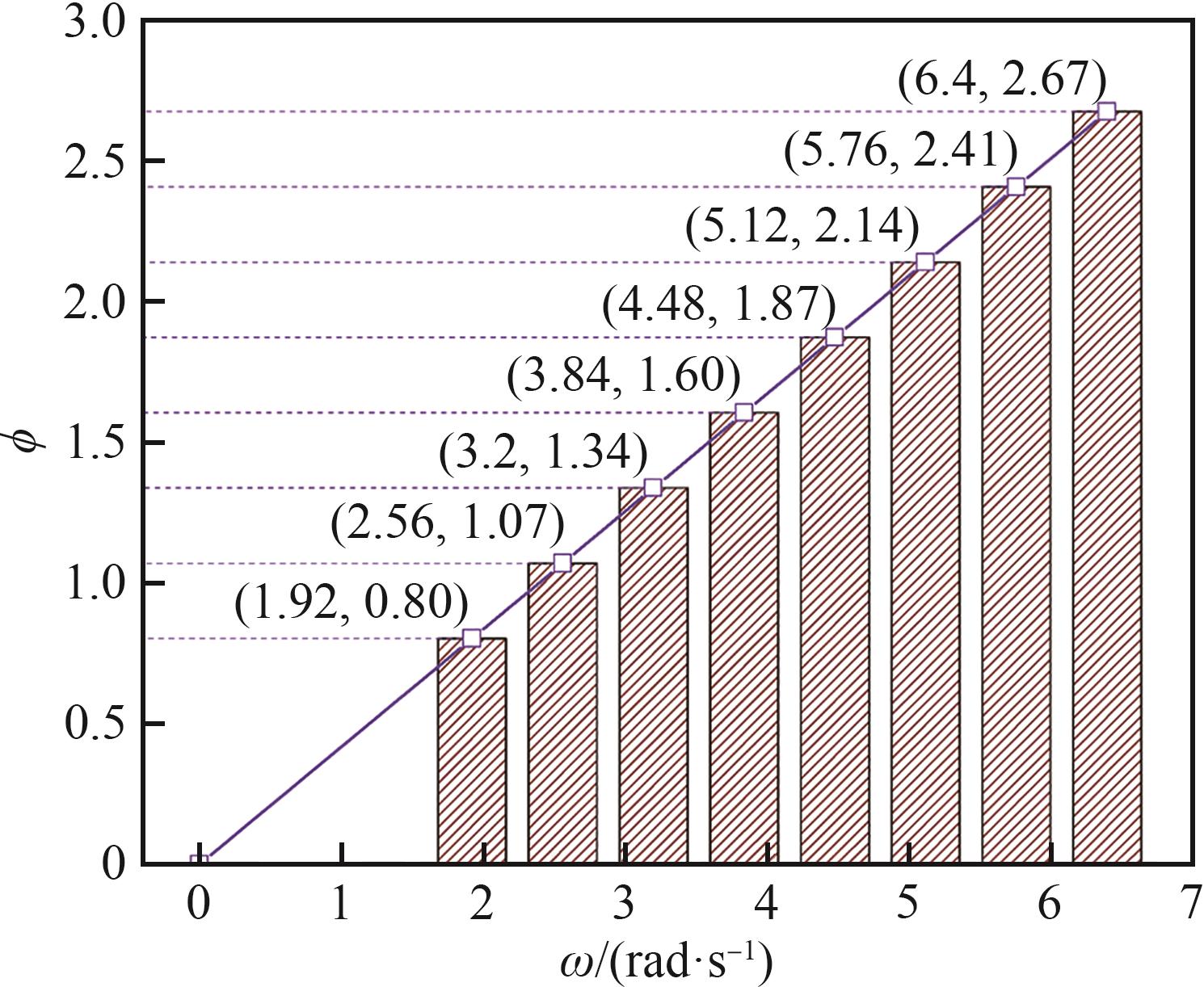

图 12

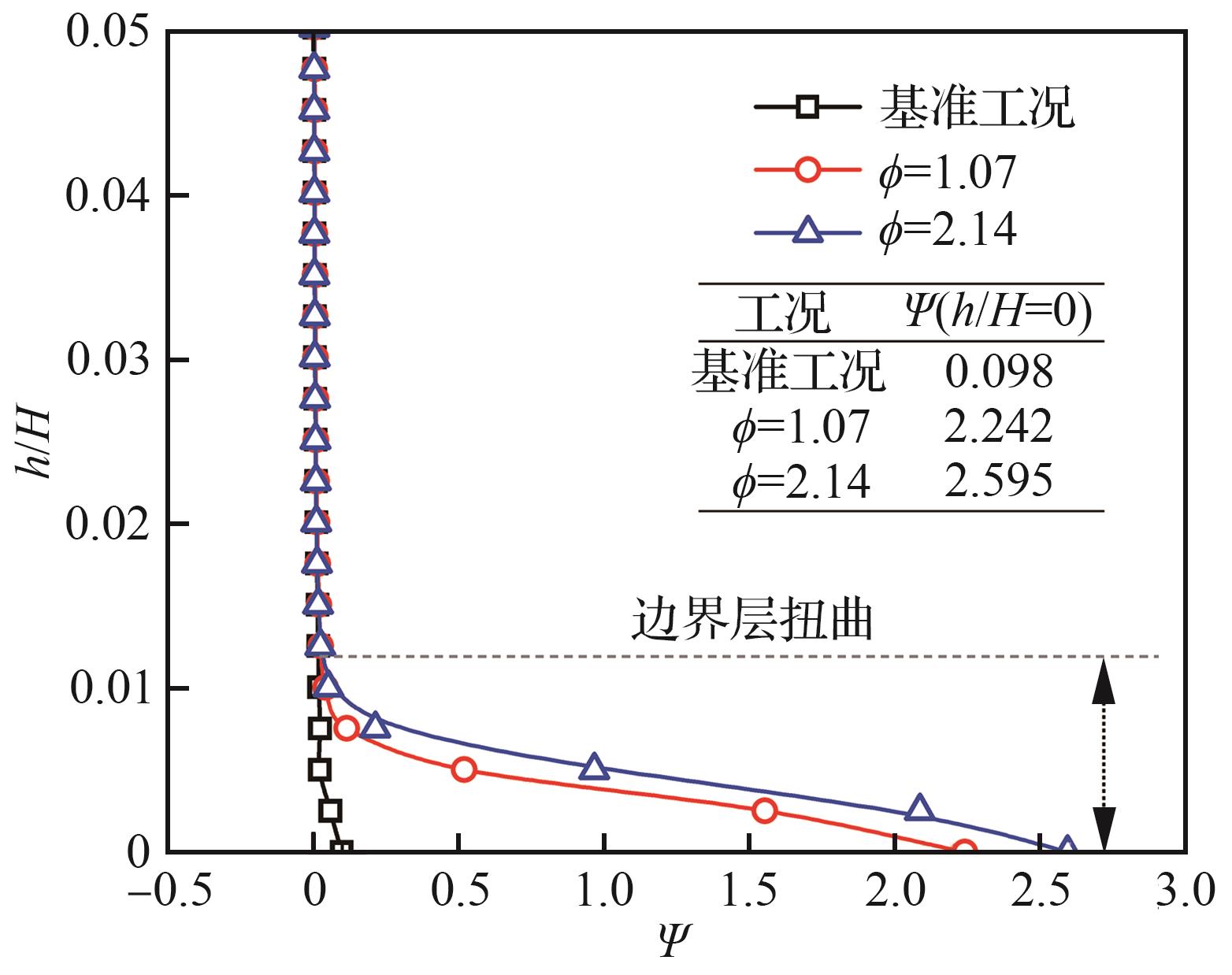

图 13

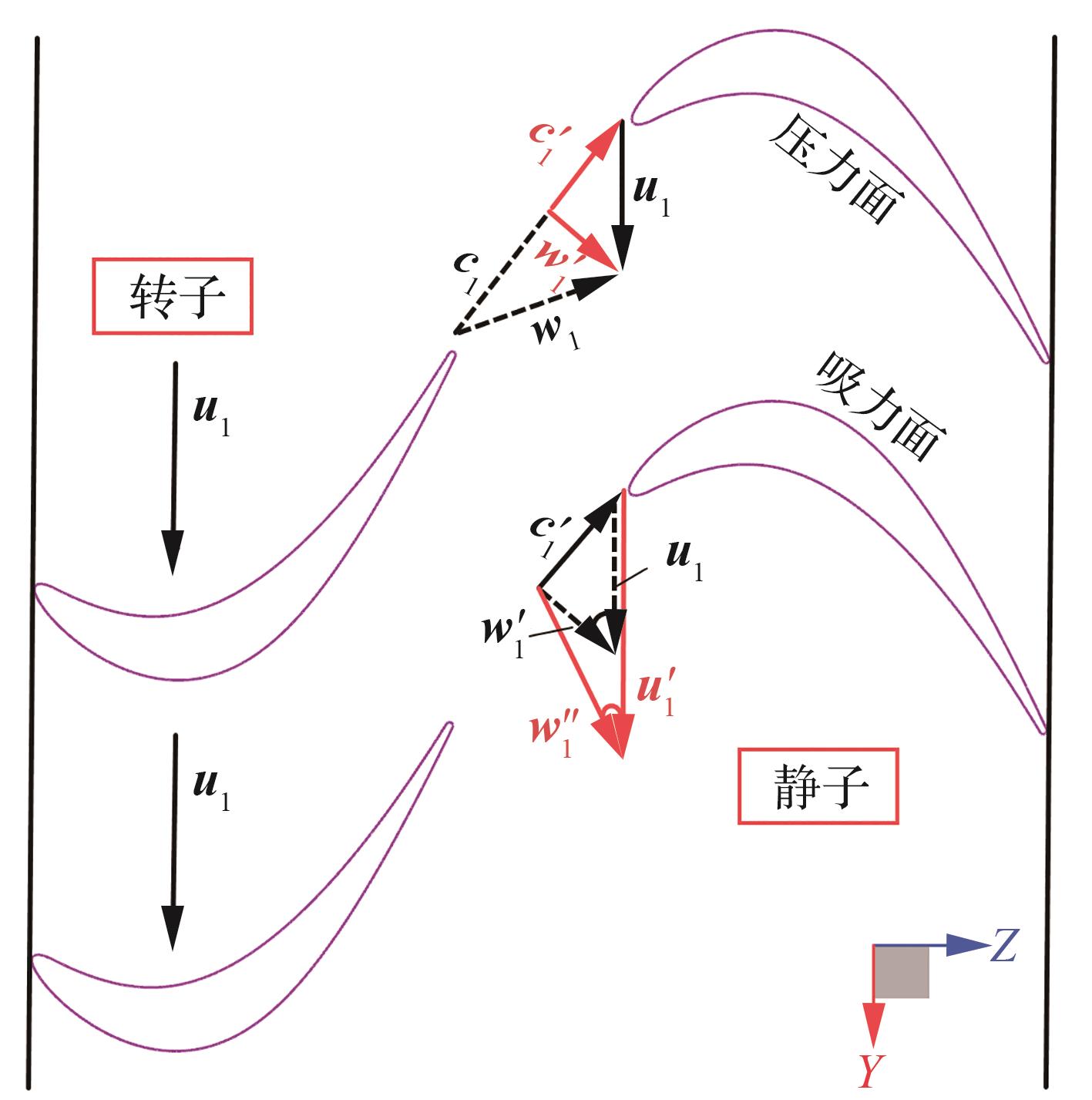

图 14

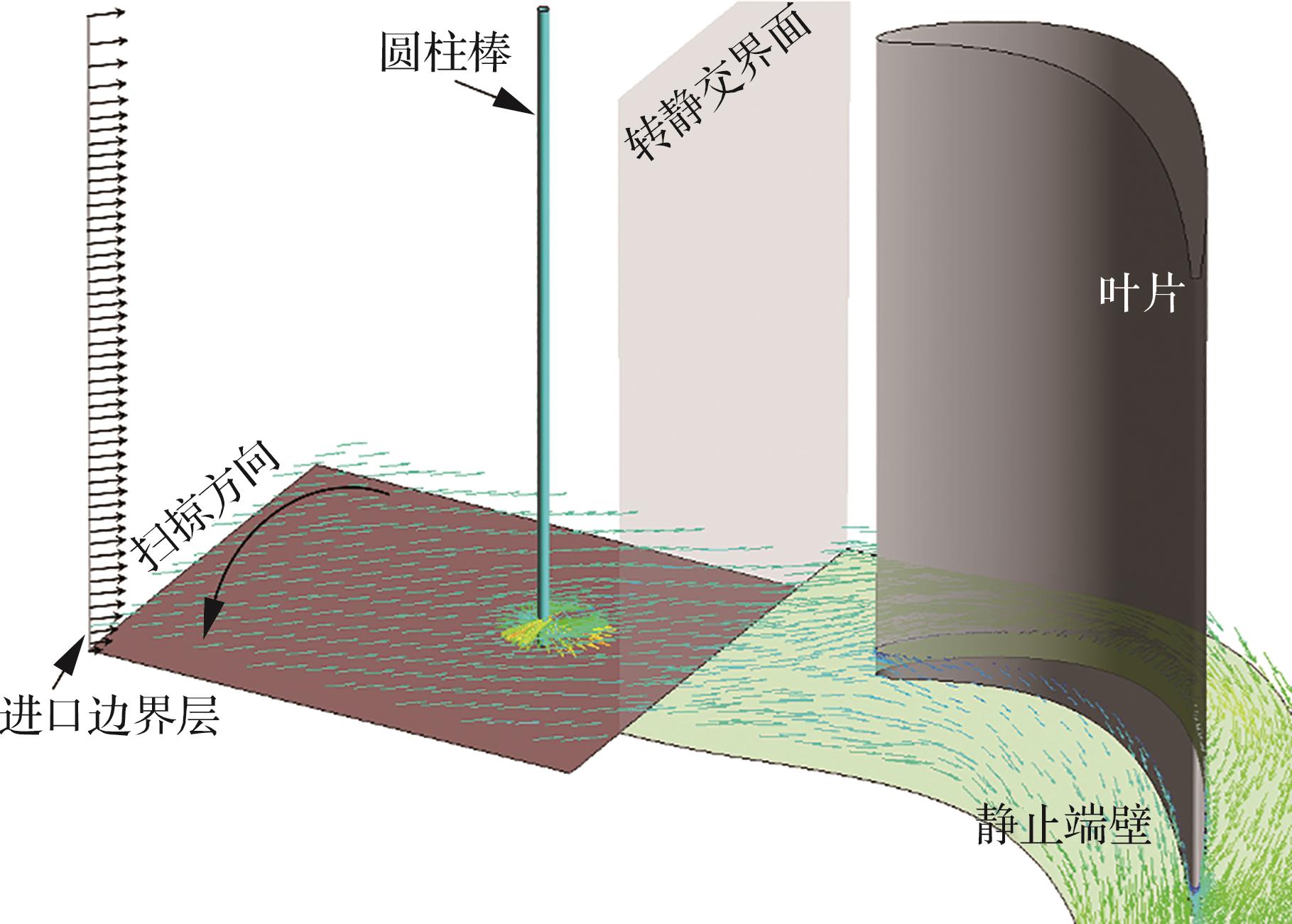

图 15

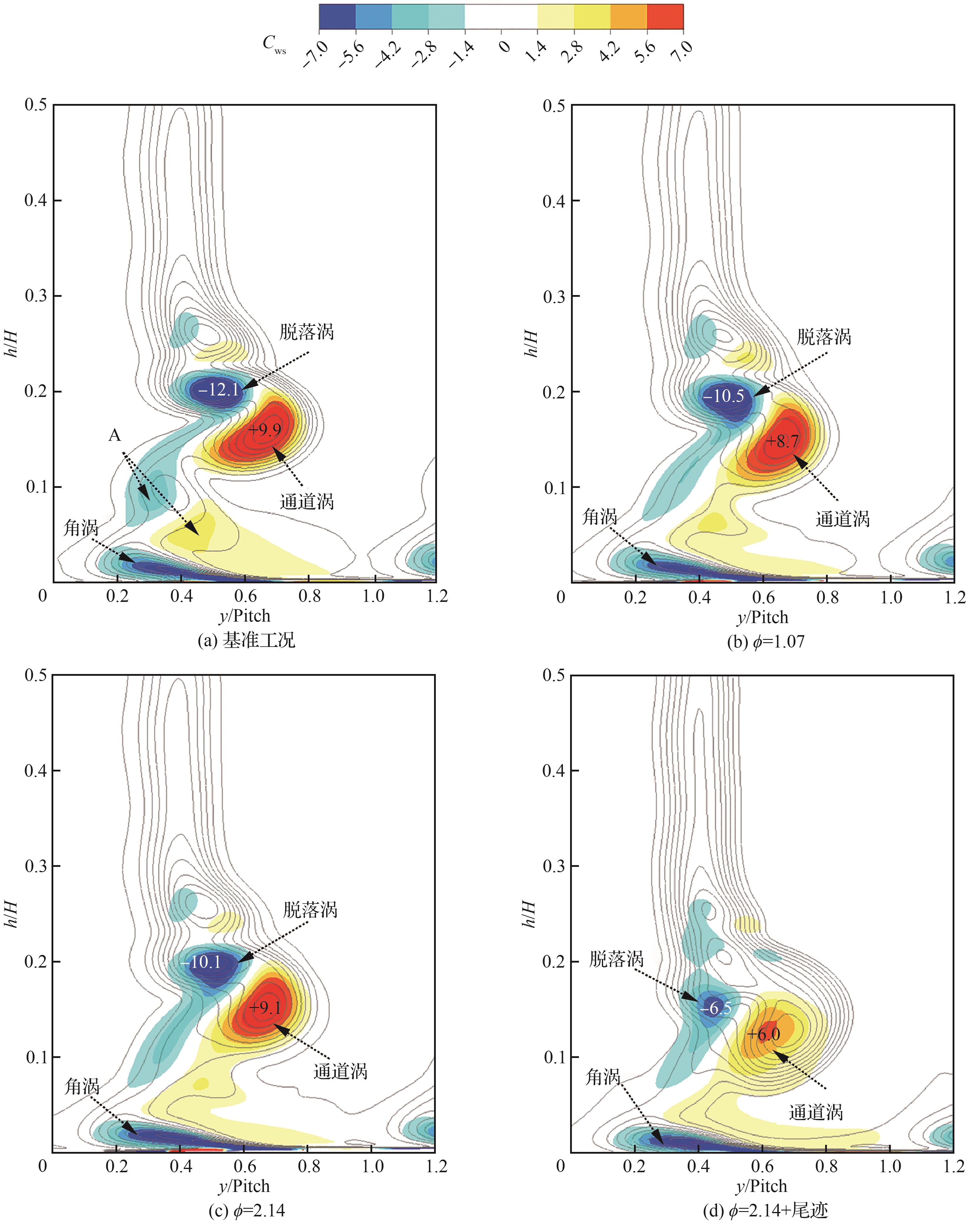

图16

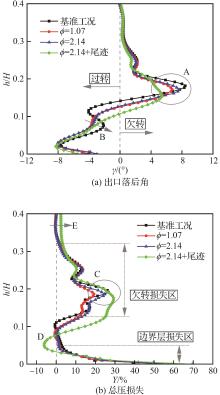

图 17

表4

表5

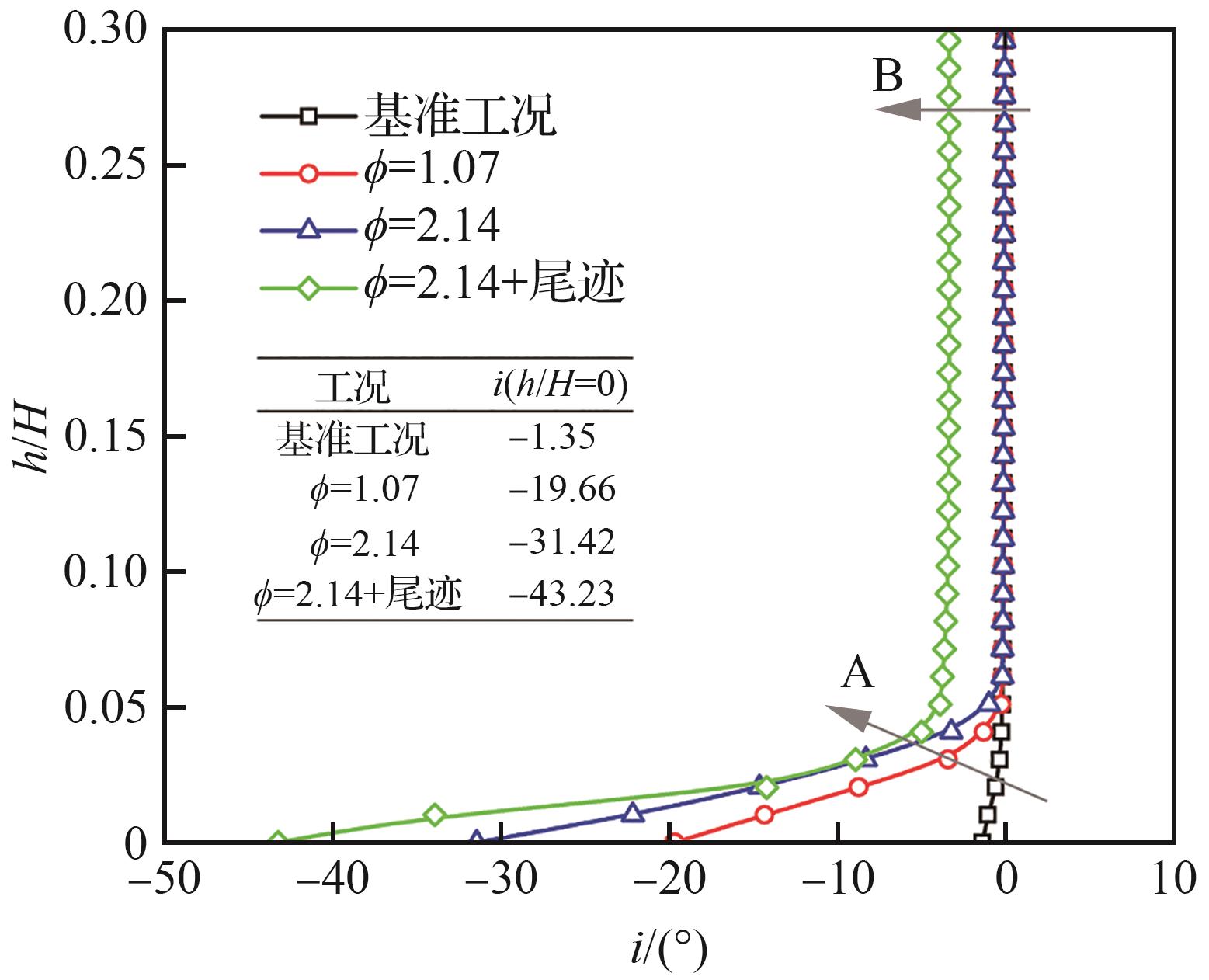

图 18

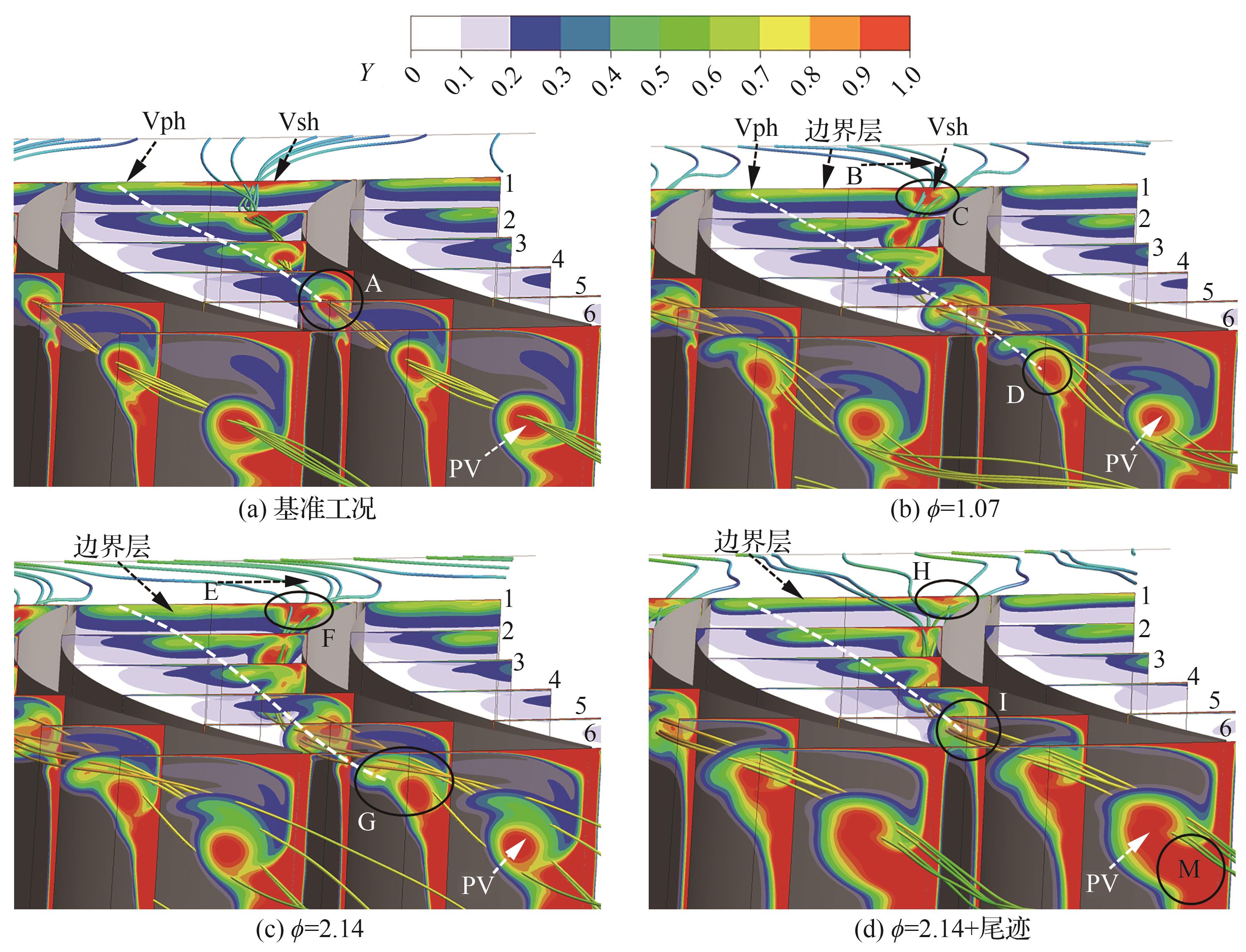

图 19

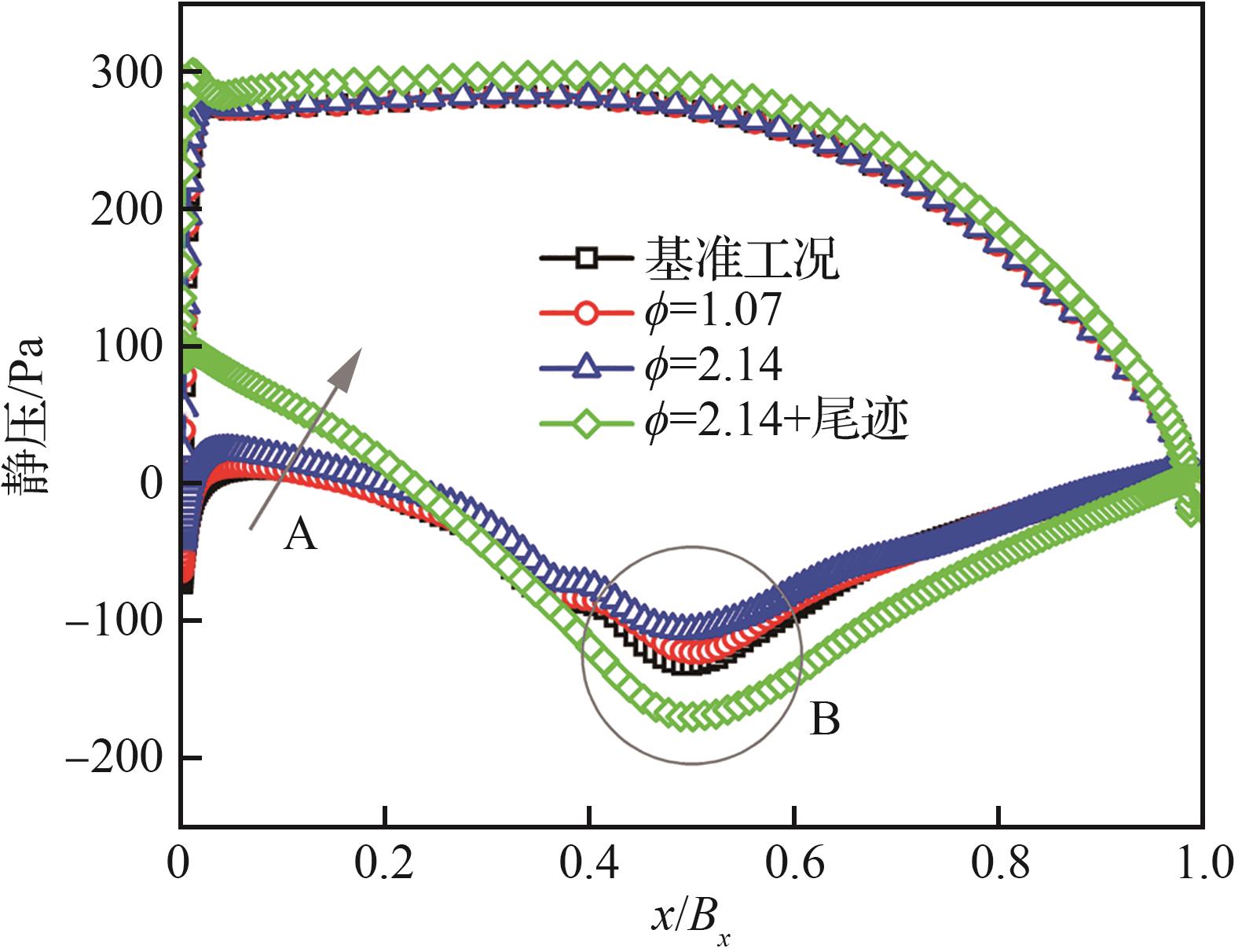

图 20

图 21

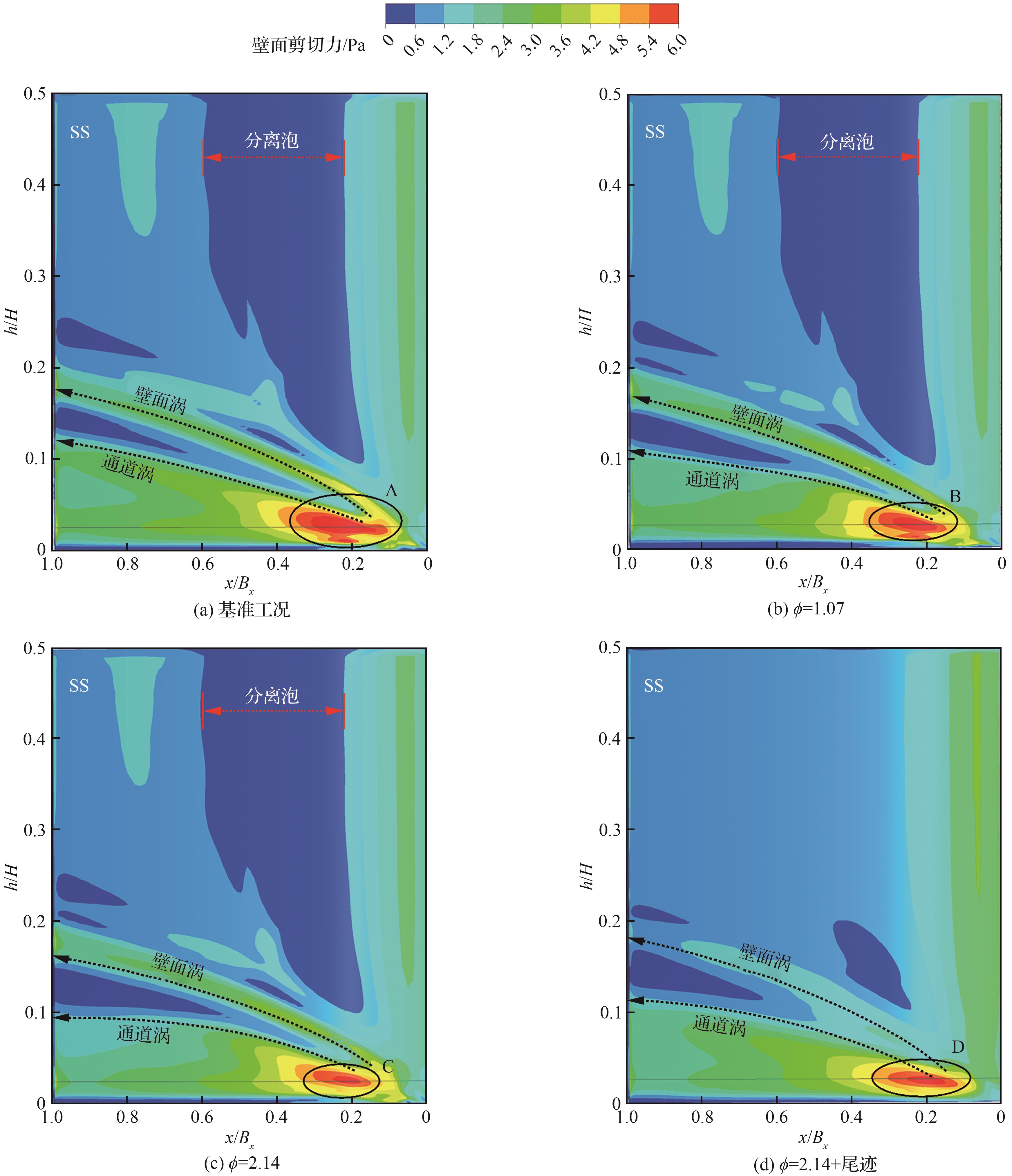

图 22

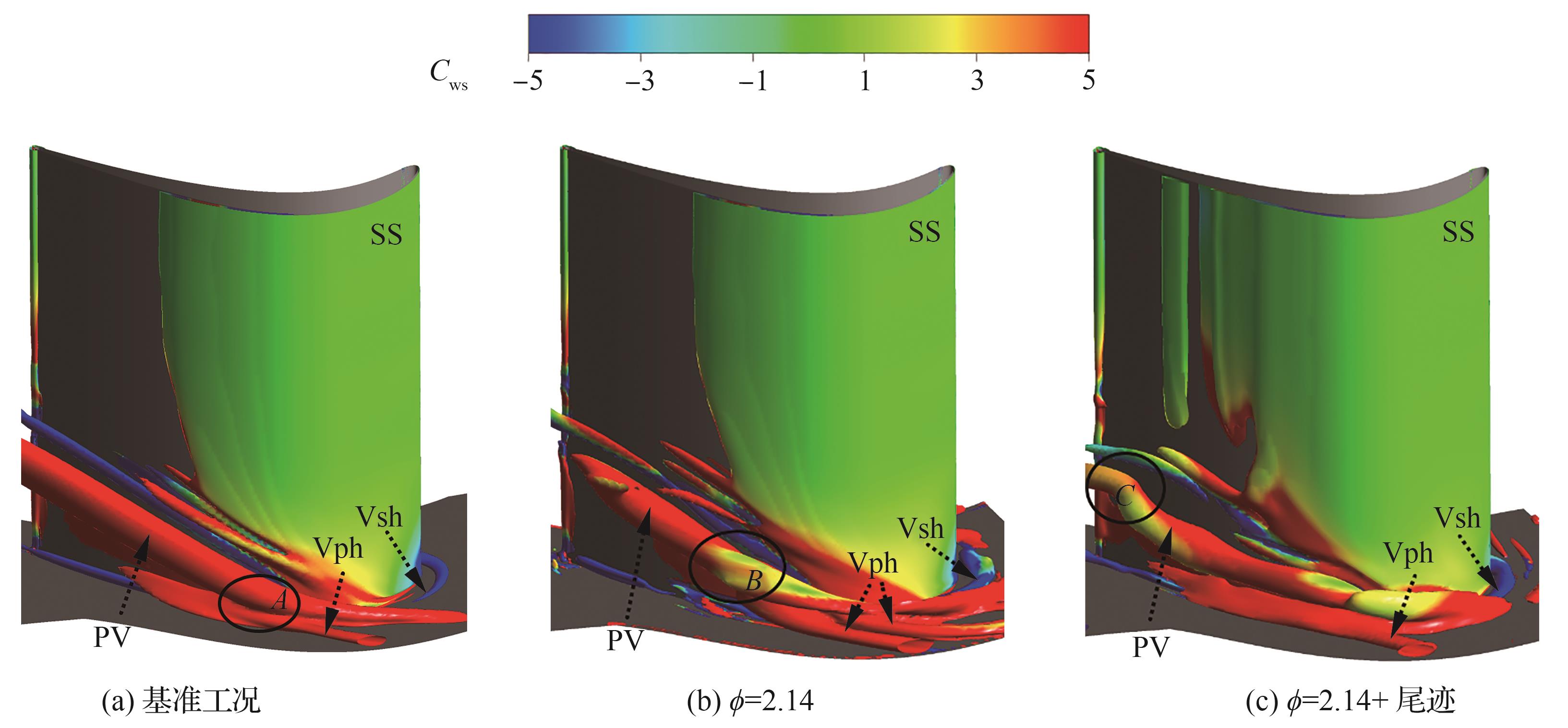

图 23

表6

图 24

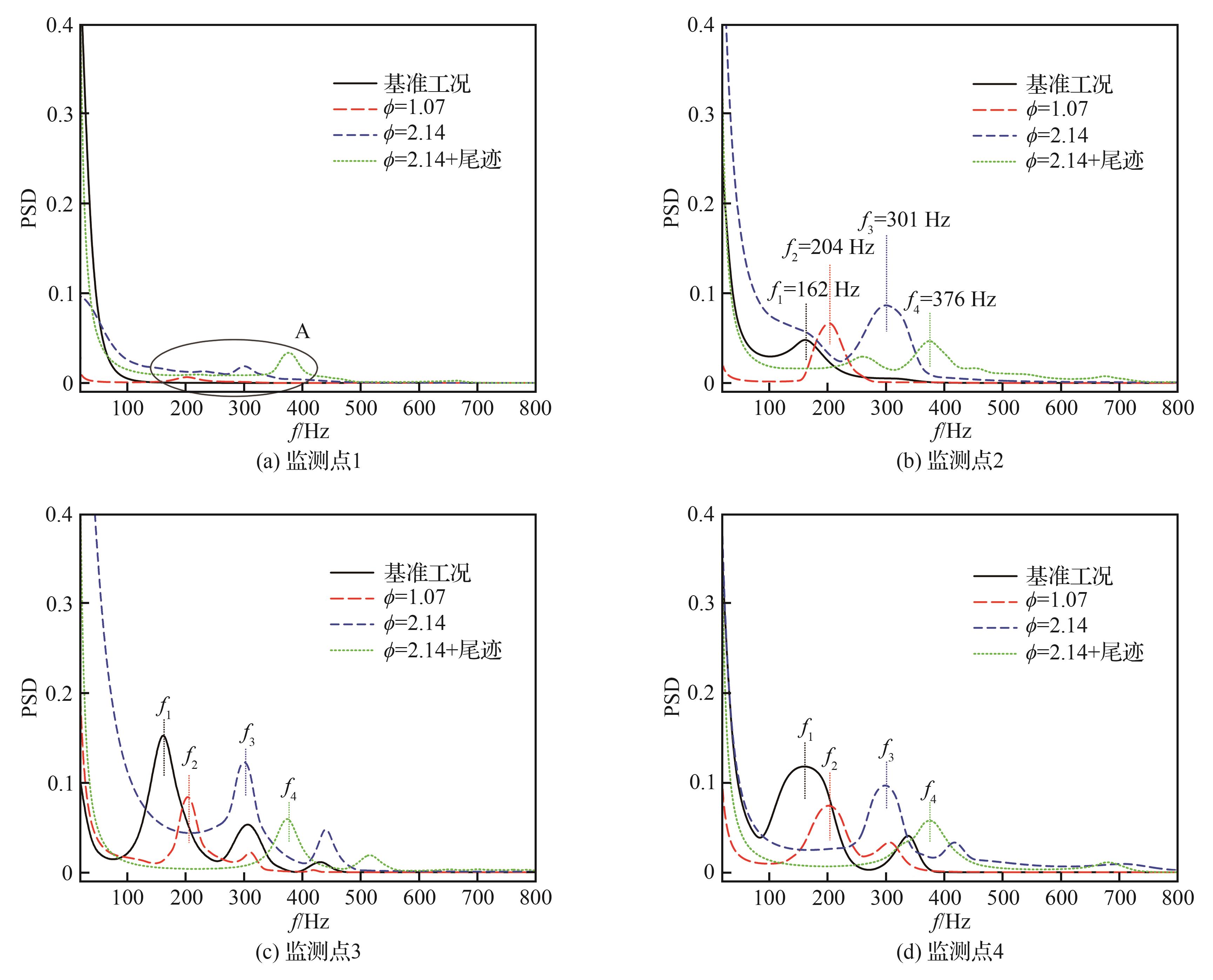

图 25

参考文献 49

[1]	HOWELL R J， HODSON H P， SCHULTE V， et al. Boundary layer development in the BR710 and BR715 LP turbines： The implementation of high-lift and ultra-high-lift concepts［J］. Journal of Turbomachinery， 2002， 124（3）： 385-392.
[2]	CURTIS E M， HODSON H P， BANIEGHBAL M R， et al. Development of blade profiles for low-pressure turbine applications［J］. Journal of Turbomachinery， 1997， 119（3）： 531-538.
[3]	VOLINO R J， IBRAHIM M B. Separation control on high lift low-pressure turbine airfoils using pulsed vortex generator jets［J］. Applied Thermal Engineering， 2012， 49： 31-40.
[4]	ZHANG W H， ZOU Z P， QI L， et al. Effects of freestream turbulence on separated boundary layer in a low-Re high-lift LP turbine blade［J］. Computers & Fluids， 2015， 109： 1-12.
[5]	罗佳奇，傅文豪，曾先，等. 雷诺数对高负荷低压涡轮叶栅流动损失的不确定性影响［J］. 航空学报， 2022， 43（7）： 125427.
	LUO J Q， FU W H， ZENG X， et al. Uncertainty impact of Reynolds number on flow losses of high-lift low-pressure turbine cascade［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（7）： 125427 （in Chinese）.
[6]	GREGORY-SMITH D G， CLEAK J G E. Secondary flow measurements in a turbine cascade with high inlet turbulence［J］. Journal of Turbomachinery， 1992， 114（1）： 173-183.
[7]	QU X， ZHANG Y F， LU X G， et al. Effects of periodic wakes on the endwall secondary flow in high-lift low-pressure turbine cascades at low Reynolds numbers［J］. Proceedings of the Institution of Mechanical Engineers， Part G： Journal of Aerospace Engineering， 2019， 233（1）： 354-368.
[8]	朱志豪，隋秀明，浦健，等. 多级无导叶对转涡轮尾迹/激波转转级间非定常干涉对叶片气动载荷的影响［J］. 航空学报， 2024， 45（24）： 630582.
	ZHU Z H， SUI X M， PU J， et al. Aerodynamic load of multistage vaneless counterrotating turbine under wake/shock rotor/rotor interactions［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（24）： 630582 （in Chinese）.
[9]	CUI J H， NAGABHUSHANA RAO V， TUCKER P. Numerical investigation of contrasting flow physics in different zones of a high-lift low-pressure turbine blade［J］. Journal of Turbomachinery， 2016， 138： 011003.
[10]	刘俊，杨党国，王显圣，等. 湍流边界层厚度对三维空腔流动的影响［J］. 航空学报， 2016， 37（2）： 475-483.
	LIU J， YANG D G， WANG X S， et al. Effect of turbulent boundary layer thickness on a three-dimensional cavity flow［J］. Acta Aeronautica et Astronautica Sinica， 2016， 37（2）： 475-483 （in Chinese）.
[11]	GLOERFELT X， CINNELLA P. High-fidelity investigation of vortex shedding from a highly loaded turbine blade［J］. Journal of Turbomachinery， 2025， 147（9）： 091009.
[12]	LEGGETT J， ZHAO Y M， SANDBERG R D. High-fidelity simulation study of the unsteady flow effects on high-pressure turbine blade performance［J］. Journal of Turbomachinery， 2023， 145（1）： 011002.
[13]	MOORE R W， RICHARDSON D L. Skewed boundary-layer flow near the end walls of a compressor cascade［J］. Journal of Fluids Engineering， 1957， 79（8）： 1789-1797.
[14]	CARRICK H B. Secondary flows and losses in turbine cascades with inlet skew［D］. Cambridge： University of Cambridge， 1975.
[15]	BINDON J P. The effect of hub inlet boundary layer skewing on the endwall shear flow in an annular turbine cascade［R］.New York： ASME， 1979.
[16]	WALSH J A， GREGORY-SMITH D G. Inlet skew and the growth of secondary losses and vorticity in a turbine cascade［J］. Journal of Turbomachinery， 1990， 112（4）： 633-642.
[17]	WALSH J A. Flows and inlet skew in axial flow turbine cascades［D］. Durham： Durham University， 1987.
[18]	DEMARGNE A A J， LONGLEY J P. The aerodynamic interaction of stator shroud leakage and mainstream flows in compressors［R］. New York： ASME， 2000.
[19]	BÖHLE M， STARK U. A numerical investigation of the effect of end-wall boundary layer skew on the aerodynamic performance of a low aspect ratio， high turning compressor cascade［R］. New York： ASME， 2009： 555-564.
[20]	LI X J， CHU W L， WU Y H. Numerical investigation of inlet boundary layer skew in axial-flow compressor cascade and the corresponding non-axisymmetric end wall profiling［J］. Proceedings of the Institution of Mechanical Engineers， Part A： Journal of Power and Energy， 2014， 228（6）： 638-656.
[21]	BLANCO D L R. Secondary flows in low-pressure turbines［D］. Cambridge： Cambridge University Engineering Department， 2004.
[22]	GHOSH K， GOLDSTEIN R J. Effect of inlet skew on heat/mass transfer from a simulated turbine blade［J］. Journal of Turbomachinery， 2012， 134（5）： 051042.
[23]	HILGERT M， BOHLE M. A CFD-based investigation of boundary layer skew in the hub region of a low speed axial compressor and its influence on performance and losses［R］. New York： ASME， 2009： 2125-2130.
[24]	BAUM O， KOSCHICHOW D， FRÖHLICH J. Influence of the Coriolis force on the flow in a low pressure turbine cascade T106［R］. New York： ASME， 2016： V02BT38A044.
[25]	VENTOSA-MOLINA J， LANGE M， MAILACH R， et al. Study of relative endwall motion effects in a compressor cascade through direct numerical simulations［J］. Journal of Turbomachinery， 2021， 143（1）： 011005.
[26]	VENTOSA-MOLINA J， KOPPE B， LANGE M， et al. Effects of rotation on the flow structure in a compressor cascade［J］. Journal of Turbomachinery， 2022， 144（8）： 081006.
[27]	SU X R， BIAN X T， LI H， et al. Unsteady flows of a highly loaded turbine blade with flat endwall and contoured endwall［J］. Aerospace Science and Technology， 2021， 118： 106989.
[28]	ROBISON Z， GROSS A. Comparative numerical investigation of wake effect on low-pressure turbine endwall flow［J］. Aerospace Science and Technology， 2022， 131： 107970.
[29]	QU X， ZHANG Y F， LU X G， et al. Unsteady wakes-secondary flow interactions in a high-lift low-pressure turbine cascade［J］. Chinese Journal of Aeronautics， 2020， 33（3）： 879-892.
[30]	QU X， ZHANG Y F， LU X G， et al. Unsteady effects of periodic wake passing frequency on aerodynamic performance of ultra-high-lift low pressure turbine cascades［J］. Physics of Fluids， 2019， 31（9）： 094302.
[31]	李会，黄通，苏欣荣，等. 基于DDES模拟的叶顶泄漏流与尾迹非定常干涉机理［J］. 航空学报， 2023， 44（14）： 628325.
	LI H， HUANG T， SU X R， et al. DDES analysis of unsteady characteristics of interaction between tip leakage flow and wake［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（14）： 628325 （in Chinese）.
[32]	向康深，陈伟杰，连健欣，等. 弯曲/倾斜静叶对涡轮单音噪声影响的数值分析［J］. 航空学报， 2024， 45（10）： 129366.
	XIANG K S， CHEN W J， LIAN J X， et al. Numerical analysis of effect of bend/lean stator on turbine tonal noise［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（10）： 129366 （in Chinese）.
[33]	孙爽，张哲瑜，左灿林，等. 尾迹对低压涡轮端区非定常流动影响的数值研究［J］. 推进技术， 2022， 43（1）： 144-151.
	SUN S， ZHANG Z Y， ZUO C L， et al. Numerical investigation of wakes on endwall unsteady flow inside low pressure turbine［J］. Journal of Propulsion Technology， 2022， 43（1）： 144-151 （in Chinese）.
[34]	曹惠玲，左灿林. 周期性尾迹对涡轮端区二次流强度影响［J］. 科学技术与工程， 2021， 21（32）： 13980-13985.
	CAO H L， ZUO C L. Influence of wakes on turbine endwall secondary flow［J］. Science Technology and Engineering， 2021， 21（32）： 13980-13985 （in Chinese）.
[35]	JOHANSEN E S， REDINIOTIS O K， JONES G. The compressible calibration of miniature multi-hole probes［J］. Journal of Fluids Engineering， 2001， 123（1）： 128-138.
[36]	TAKAHASHI T， TAKAHASHI T. Measurement of air flow characteristics using seven hole cone probes： AIAA-1997-600［R］. Reston： AIAA， 1997.
[37]	吴吉昌，李成勤，朱俊强. 七孔探针及其在叶栅二次流动测量中的应用［J］. 航空动力学报， 2011， 26（8）： 1879-1886.
	WU J C， LI C Q， ZHU J Q. Seven-hole probe and its application in the secondary flow for a high-load compressor cascade［J］. Journal of Aerospace Power， 2011， 26（8）： 1879-1886 （in Chinese）.
[38]	GROSS A， MARKS C R， SONDERGAARD R. Numerical investigation of low-pressure turbine junction flow［J］. AIAA Journal， 2017， 55（10）： 3617-3621.
[39]	陈大为，朱惠人，李华太，等. 尾迹对涡轮动叶全表面气膜冷却效率的影响［J］. 航空学报， 2019， 40（3）： 122651.
	CHEN D W， ZHU H R， LI H T， et al. Effect of unsteady wake on full coverage film cooling effectiveness for a turbine blade［J］. Acta Aeronautica et Astronautica Sinica， 2019， 40（3）： 122651 （in Chinese）.
[40]	QU X， LI L N， ZHANG Y J， et al. Controlling secondary flow in high-lift low-pressure turbine using boundary-layer slot suction［J］. Chinese Journal of Aeronautics， 2024， 37（3）： 21-33.
[41]	LOPES G. Aerodynamics of a high-speed low-pressure turbine cascade with unsteady wakes and purge flow ［D］. Liege： Universite de Liege， 2024.
[42]	SPALART P R. Detached-eddy simulation［J］. Annual Review of Fluid Mechanics， 2009， 41： 181-202.
[43]	QU X， WU M， ZHANG Y F， et al. Unsteady interaction between purge flow and secondary flow in high-lift low-pressure turbine［J］. Journal of Turbomachinery， 2024， 146（11）： 111005.
[44]	ZHANG Z Q， ZHANG Y J， DONG X， et al. Flow mechanism between purge flow and mainstream in different turbine rim seal configurations［J］. Chinese Journal of Aeronautics， 2020， 33（8）： 2162-2175.
[45]	李伟，张波，周敏，等. 尾迹扫掠下超高负荷低压涡轮叶片附面层特性［J］. 航空动力学报， 2012， 27（1）： 176-182.
	LI W， ZHANG B， ZHOU M， et al. Boundary layer behaviors on an ultra-high-lift low-pressure turbine profile under unsteady wakes［J］. Journal of Aerospace Power， 2012， 27（1）： 176-182 （in Chinese）.
[46]	程剑锐，施崇广，瞿丽霞，等. 二维弯曲激波/湍流边界层干扰流动理论建模［J］. 航空学报， 2022， 43（9）： 125993.
	CHENG J R， SHI C G， QU L X， et al. Theoretical model of 2D curved shock wave/turbulent boundary layer interaction［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（9）： 125993 （in Chinese）.
[47]	陆小革，易仕和，何霖，等. 高分辨率激波/边界层干扰时间演化过程分析［J］. 航空学报， 2022， 43（1）： 626147.
	LU X G， YI S H， HE L， et al. Time evolution process of high resolution shock wave/turbulent boundary layer interaction［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（1）： 626147 （in Chinese）.
[48]	WANG H P， OLSON S J， GOLDSTEIN R J， et al. Flow visualization in a linear turbine cascade of high performance turbine blades［J］. Journal of Turbomachinery， 1997， 119（1）： 1-8.
[49]	黄镜玮，付维亮，马国骏，等. 受轮缘密封结构影响的1.5级涡轮封严流与主流的相互作用以及轮缘密封间流动干扰［J］. 航空学报， 2021， 42（7）： 124549.
	HUANG J W， FU W L， MA G J， et al. Interaction between 1.5-stage turbine rim seal purge flow and mainstream and flow interference between rim seals affected by rim seal structure［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（7）： 124549 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

叶型参数	数值
弦长/mm	86.2
轴向弦长/mm	75.4
栅距/mm	66.8
叶高/mm	200
几何进气角/（°）	40.5
几何出气角/（°）	61.3
载荷系数（Z_w）	1.1

物理时间步	时间步长/（10^-5 s）	叶型损失Y_p	绝对误差ΔY_p
30	9.08	0.041 160
50	5.45	0.044 318	3.16×10^-3
60	4.54	0.045 116	7.98×10^-4
80	3.41	0.045 244	1.28×10^-4
100	2.73	0.044 798	-4.46×10^-4

工况	Y	ΔY/%
基准工况	0.116
ϕ=1.07	0.112	-3.45
ϕ=1.34	0.114	1.78
ϕ=1.60	0.117	2.63
ϕ=2.14	0.119	1.71
ϕ=2.14+尾迹	0.131	10.08

参数	基准工况	ϕ=1.07	ϕ=2.14	ϕ=2.14+尾迹

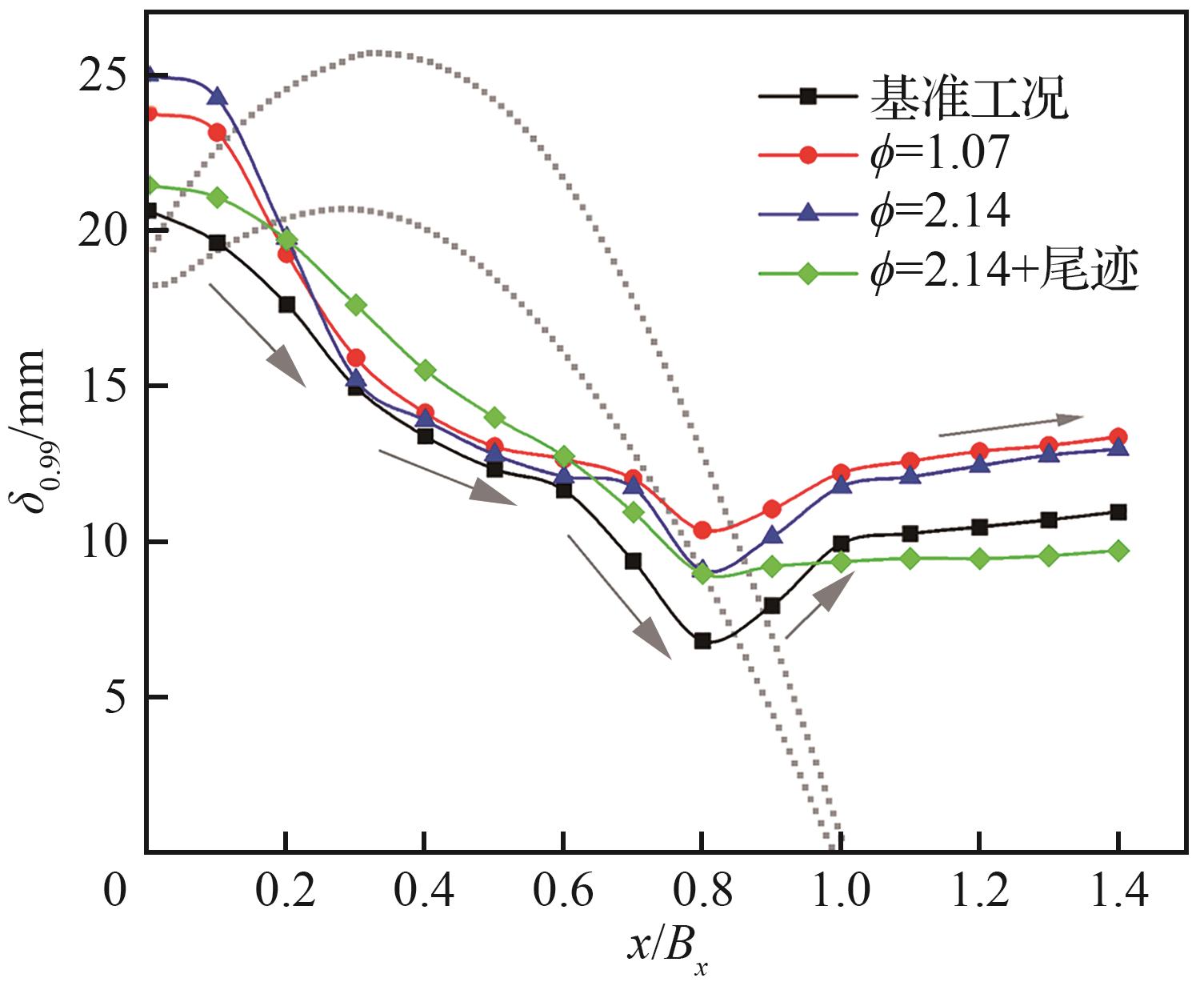

边界层厚度/mm	20.6	23.7	24.9	21.3
位移厚度/mm	2.27	2.31	2.44	2.07
动量厚度/mm	1.49	1.71	1.78	1.49
形状因子	1.52	1.35	1.37	1.39

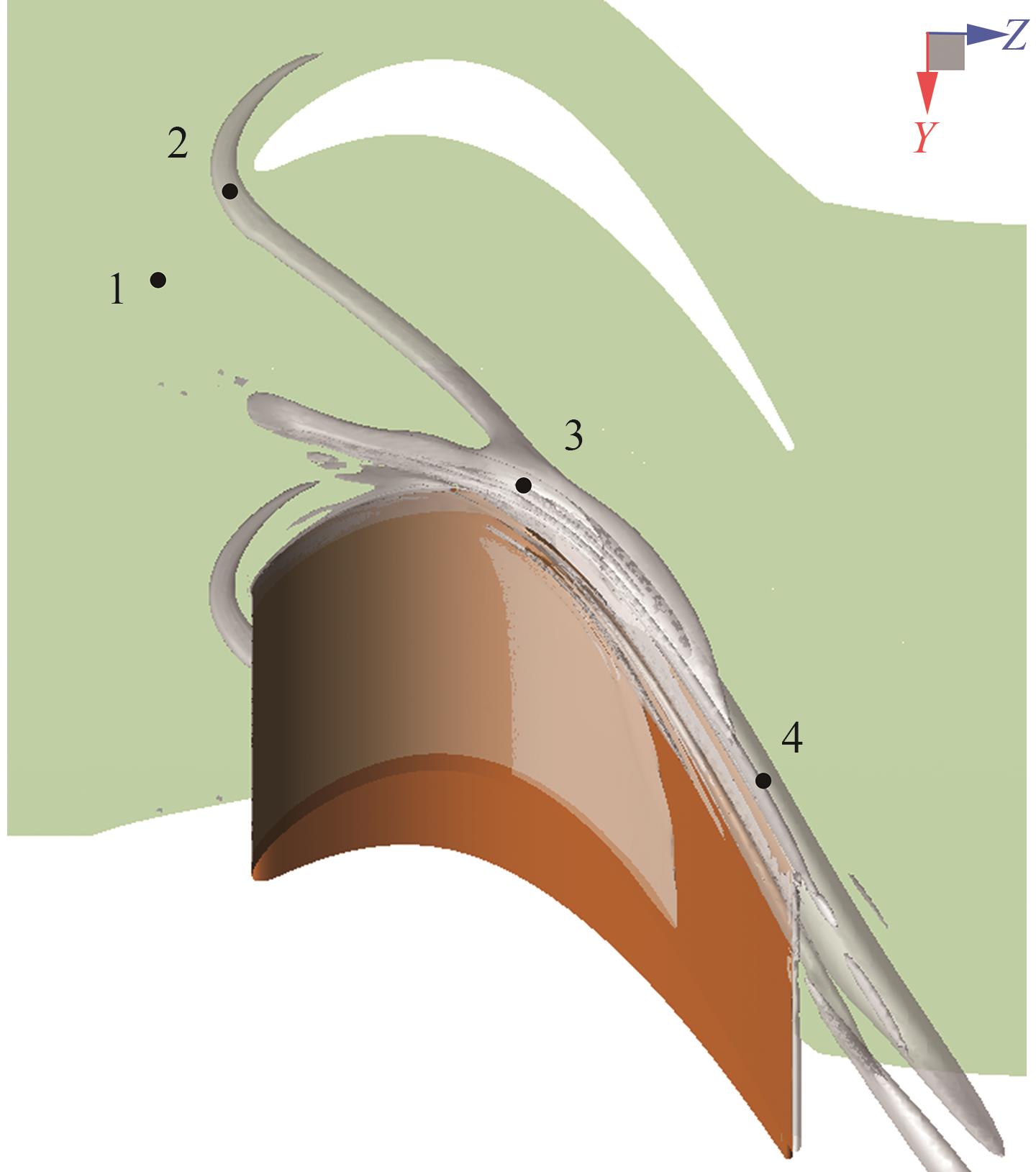

监测点	h/B_x	y/B_x	z/B_x
1	0.021	0.239	-0.199
2	0.021	0.060	-0.040
3	0.050	-0.225	0.531
4	0.289	0.332	0.968
