考虑轮轴点载荷测量的起落架落震试验

刘文斌¹^,², 周正旺³, 尤颖¹(), 陈熠⁴, 王友善²

^1.上海飞机设计研究院，上海 201210
^2.哈尔滨工业大学航天学院，哈尔滨 150001 3．航空工业飞机起落架有限责任公司，长沙 410200 4．航空工业飞机强度研究所，西安 710065

收稿日期:2025-02-10 修回日期:2025-03-28 接受日期:2025-04-11 出版日期:2025-04-27 发布日期:2025-04-25
通讯作者: 尤颖 E-mail:youying@comac.cc
基金资助:
中国商飞公司科技创新专项(Y24GS29)

Landing gear drop test considering wheel axle load measurement

Wenbin LIU¹^,², Zhengwang ZHOU³, Ying YOU¹(), Yi CHEN⁴, Youshan WANG²

^1.Shanghai Aircraft Design & Research Institute，Shanghai 201210，China
^2.School of Astronautics，Harbin Institute of Technology，Harbin 150001，China
^3.AVIC Aircraft Landing Gear Co. ，Ltd. ，Changsha 410200，China
^4.AVIC Aircraft Strength Research Institute，Xi’an 710065，China

Received:2025-02-10 Revised:2025-03-28 Accepted:2025-04-11 Online:2025-04-27 Published:2025-04-25
Contact: Ying YOU E-mail:youying@comac.cc
Supported by:
COMAC Technological Innovation Special Project(Y24GS29)

摘要/Abstract

摘要：

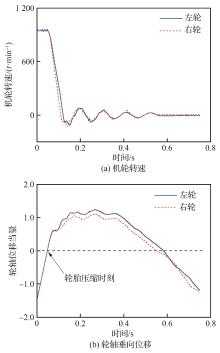

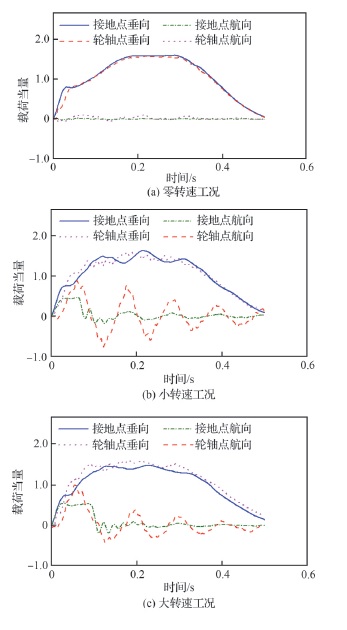

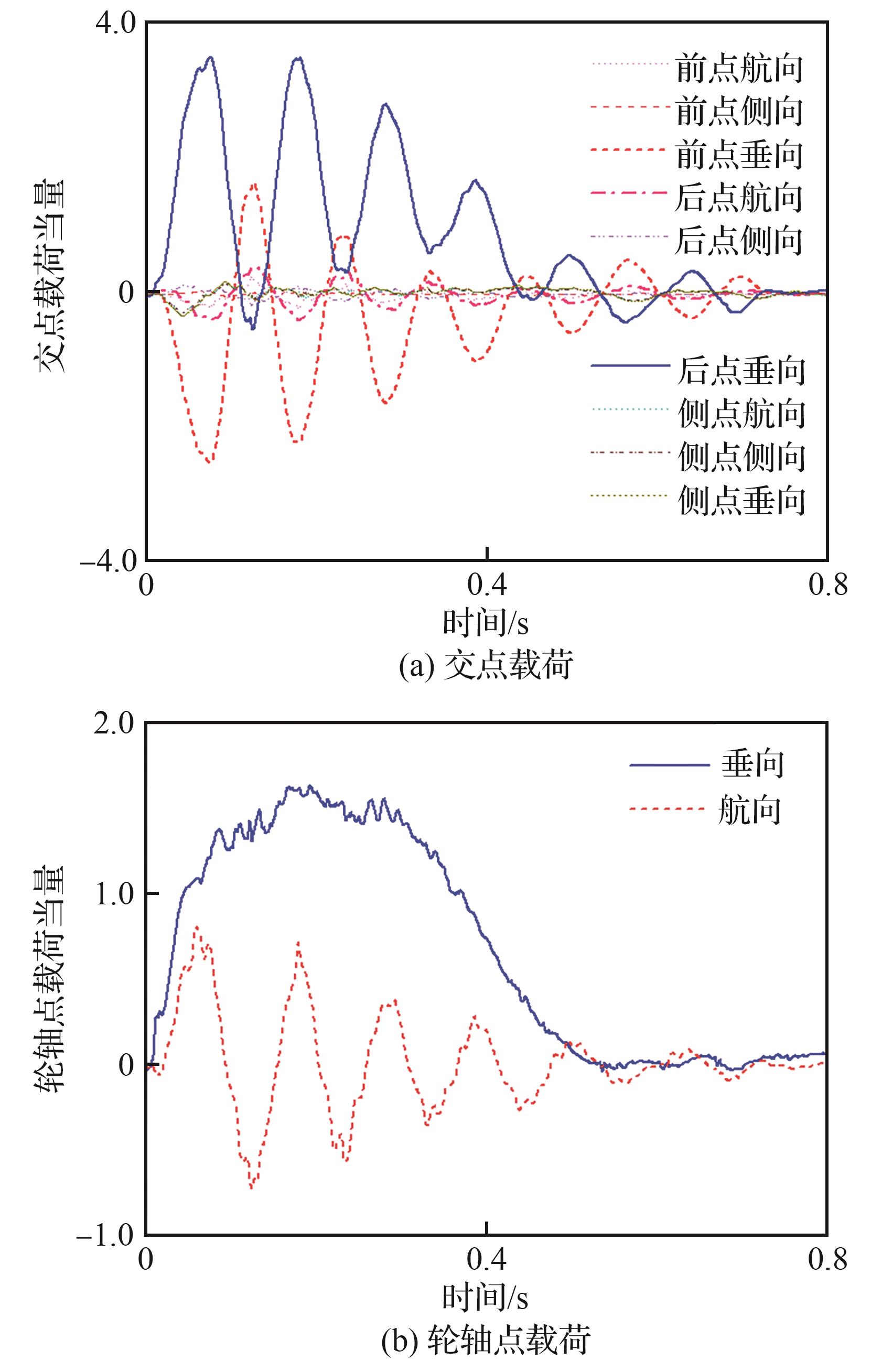

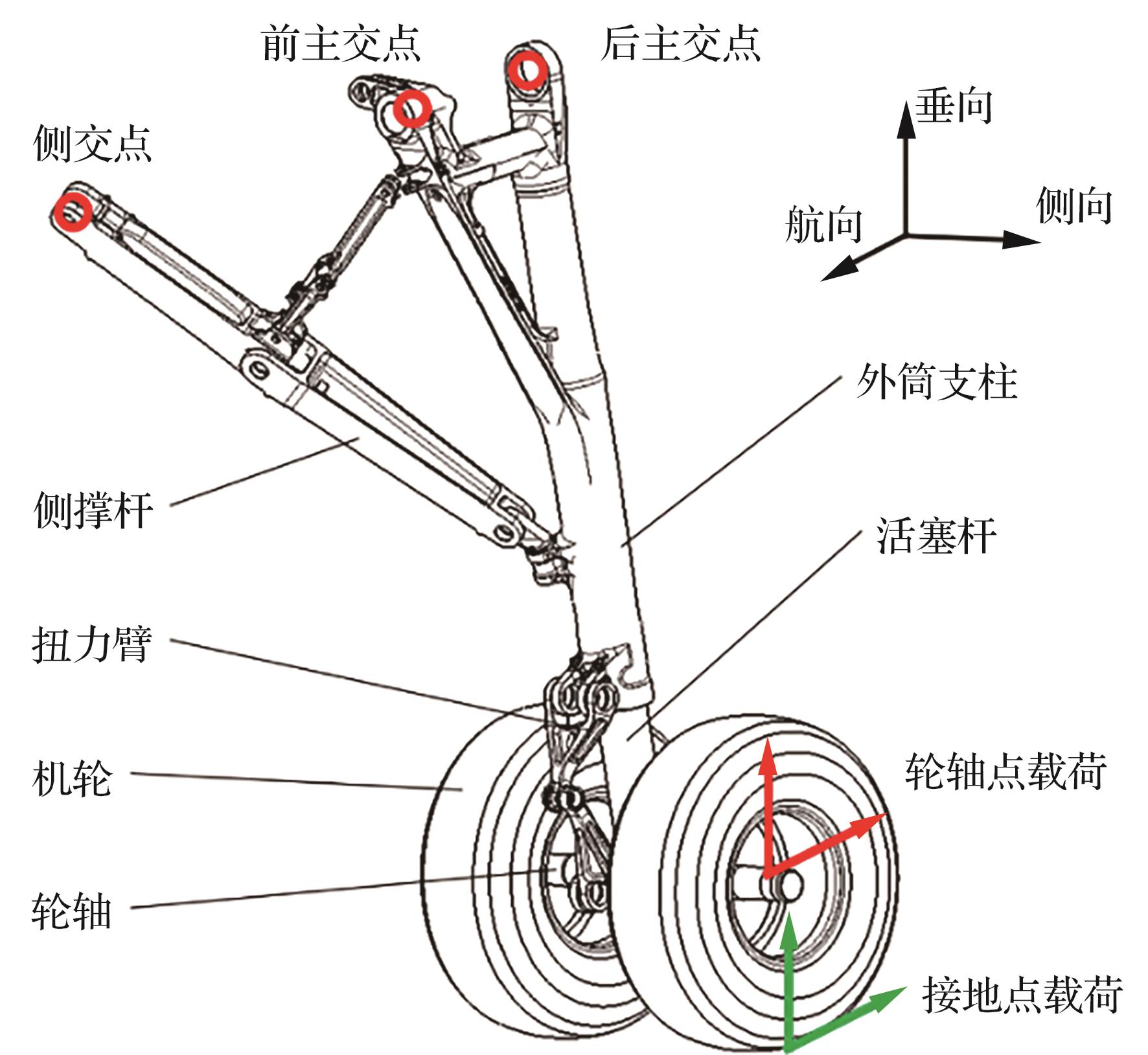

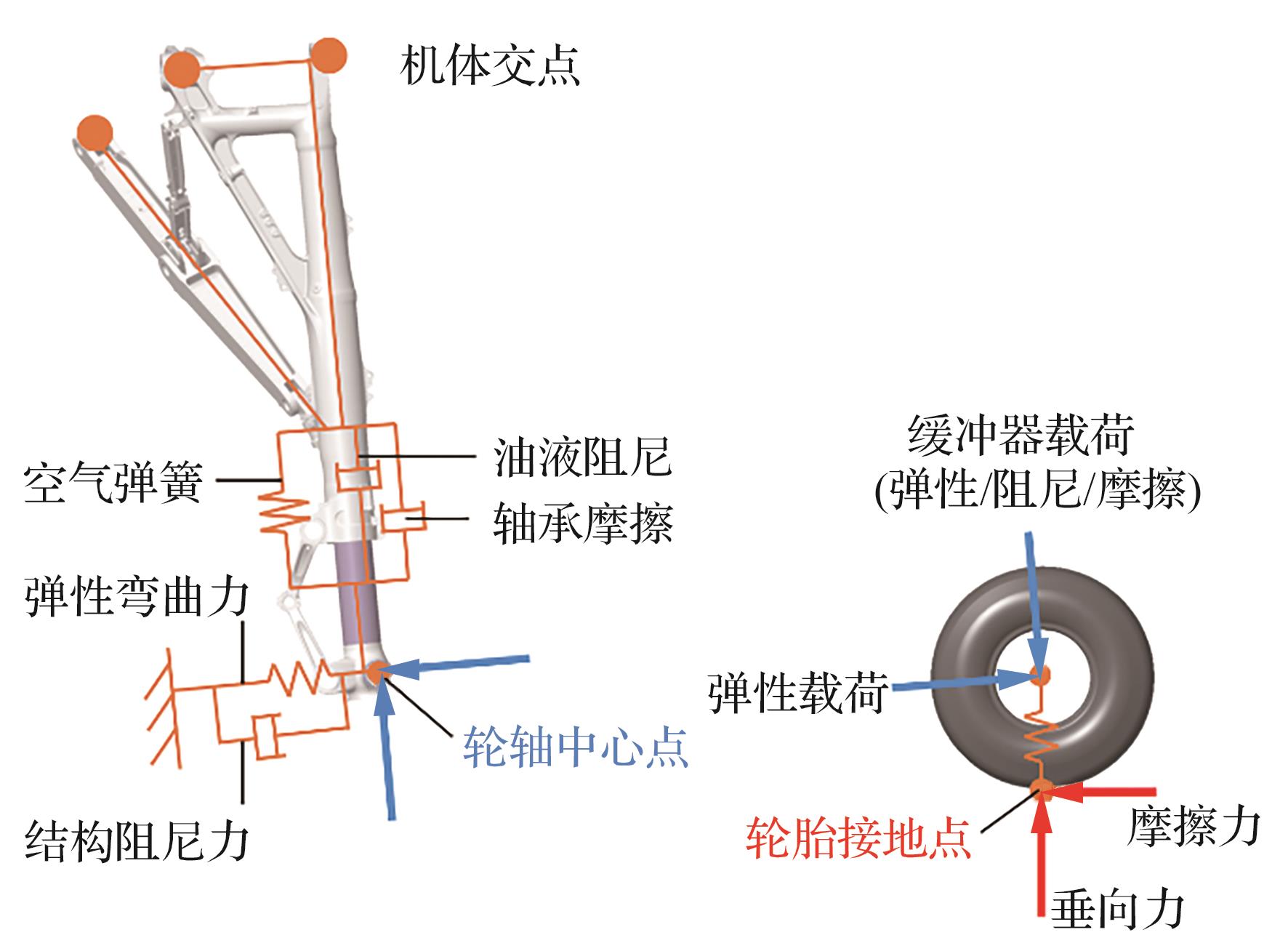

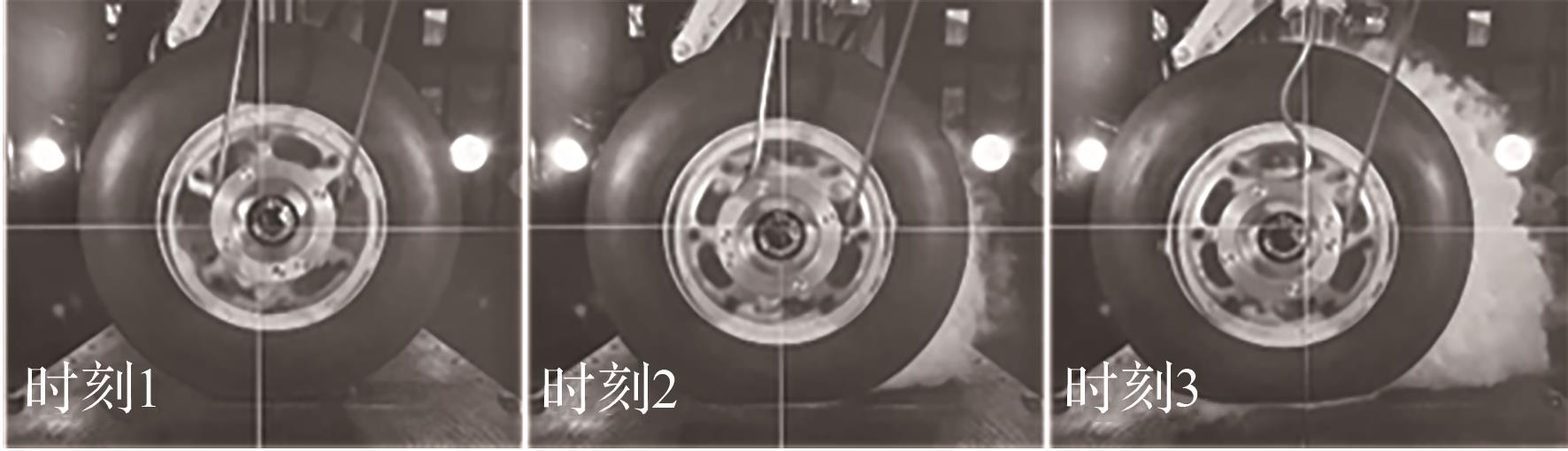

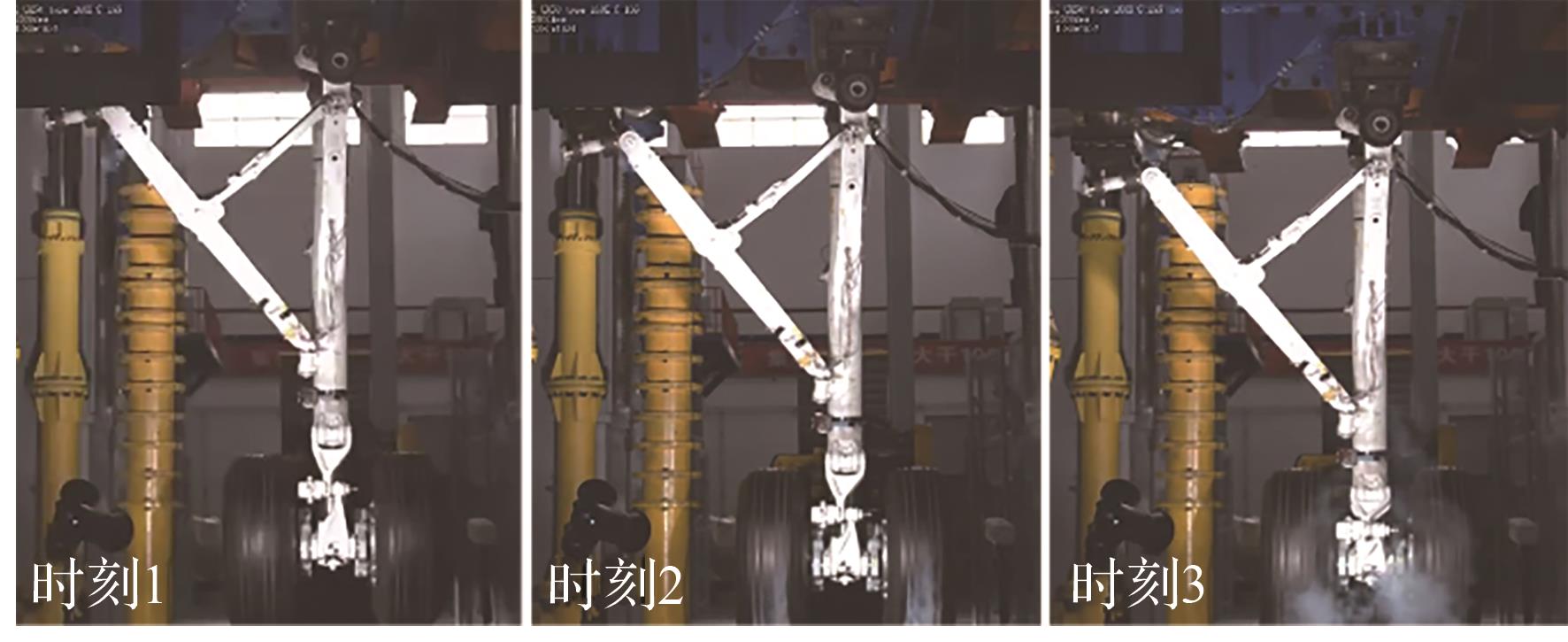

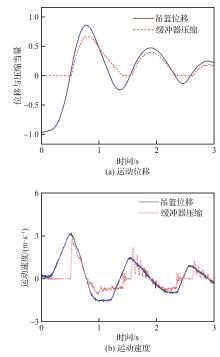

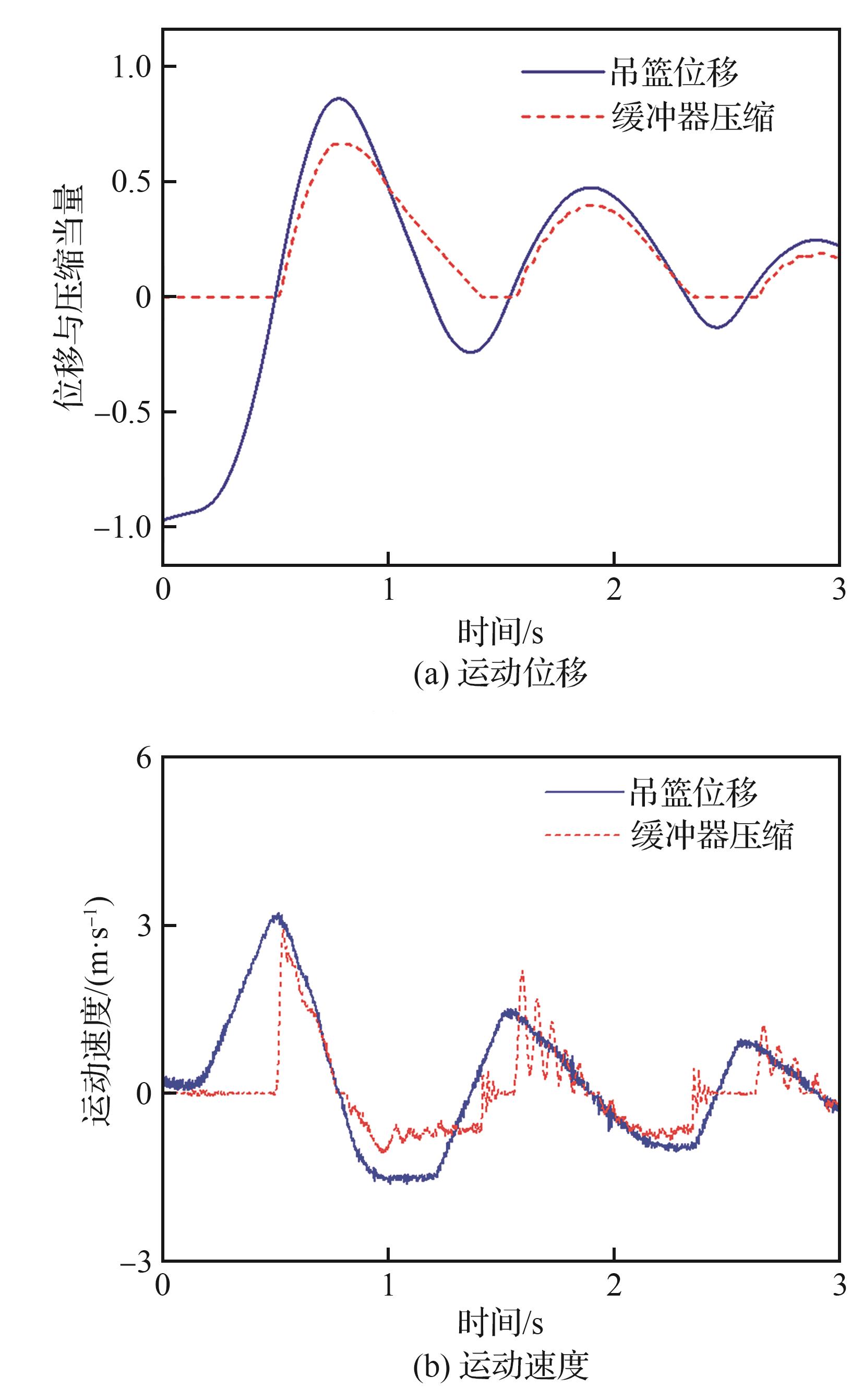

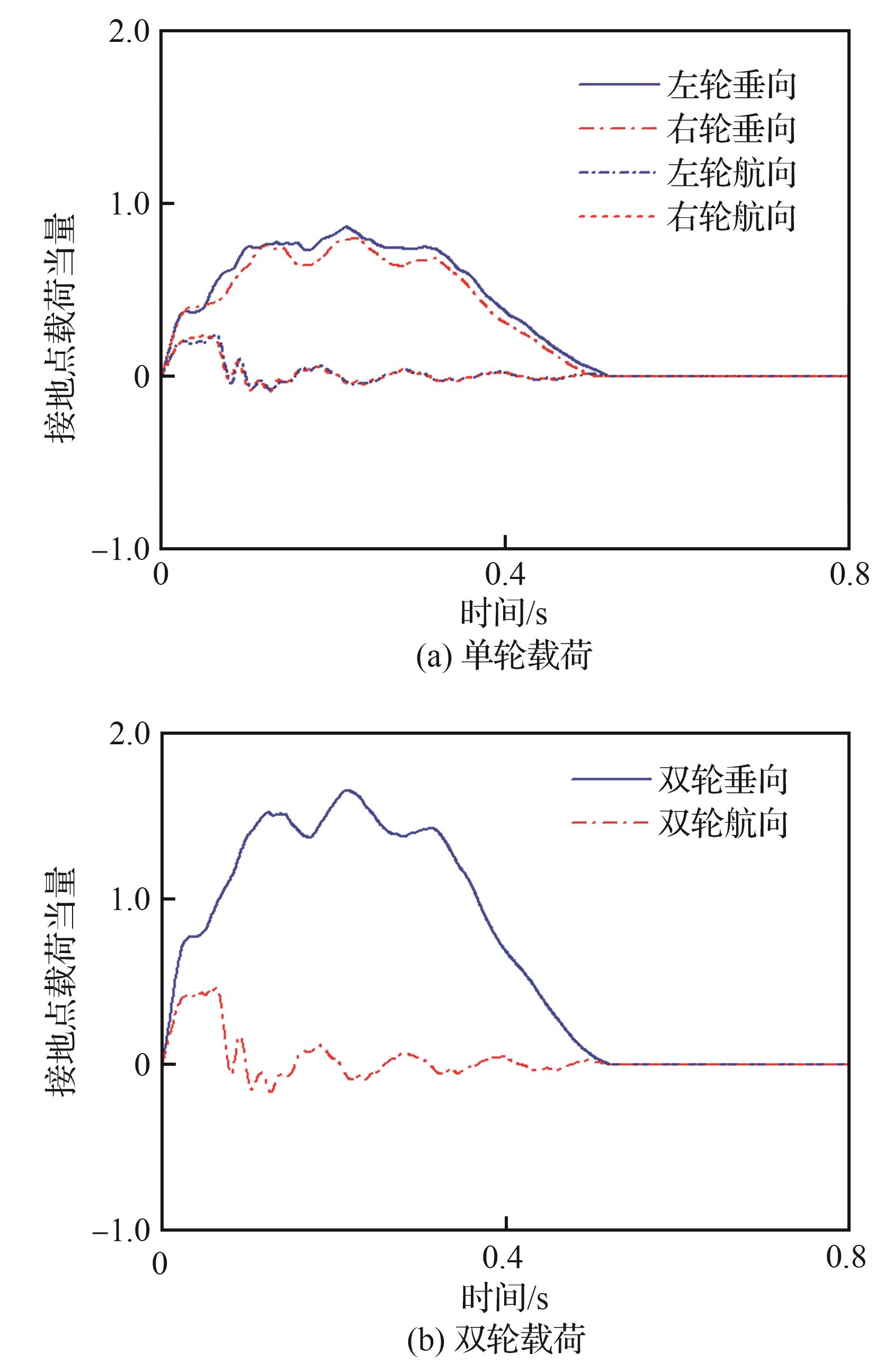

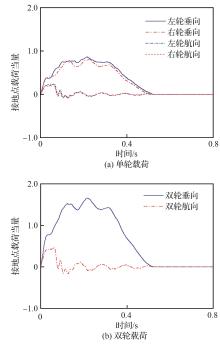

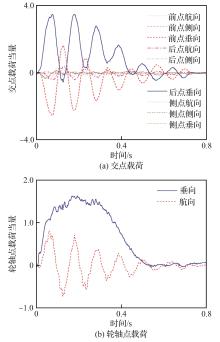

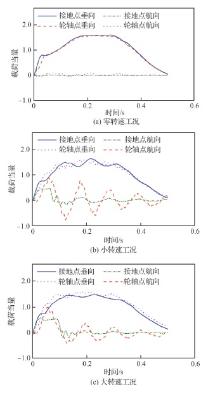

起落架落震试验是关键的起落架动力学试验，但当前普遍仅关注轮胎接地点载荷的研究，对轮轴点载荷的关注非常少，两者之间的差异未得到详细的研究。轮轴点载荷作为直接向上传递给机体的载荷，对于起落架着陆载荷的验证以及飞机机体载荷设计而言都具有更大的价值，有必要开展考虑轮轴载荷测量的落震试验研究。为此，基于某大型民用飞机油气式双轮起落架的研制需求：首先，结合落震试验原理对起落架着陆载荷的特性进行研究，提出了在铰点布置三向力传感器进行轮轴点载荷等效测量的方法；其次，开展了垂向和水平加载的前置试验，对轮轴点载荷的测量效果进行了初步验证；最后，进行了不同转速工况的正式落震试验，并从轮轴点与接地点载荷差异的角度，对具体的动态载荷数据和其他动力学特性进行了详细的分析。可以为后续起落架系统设计与试验技术的提升提供参考。

关键词: 起落架, 落震试验, 着陆载荷, 轮胎, 动力学

Abstract:

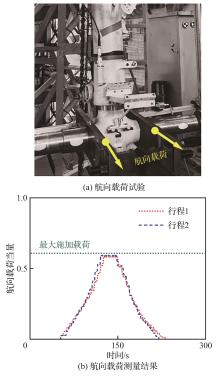

The landing gear drop test is a crucial dynamic test for the landing gear. However， current research generally focuses only on the load at the tire ground contact point， with very little attention paid to the load at the wheel axle point. The difference between the two has not been studied in detail. As the load directly transmitted upward to the aircraft body， the load at the wheel axle point is of greater value for the verification of the landing gear landing load on the design of the aircraft body load. Therefore， it is necessary to carry out research on the drop test considering the measurement of the wheel axle load. To address this， based on the development requirements of the oleo-pneumatic dual-wheel landing gear of a certain large civil aircraft， the following work was carried out. First， the characteristics of the landing loads are studied in combination with the principle of the drop test， and a method of using three-axis force sensors arranged at the hinge points to equivalently measure the load at the wheel axle point is proposed. Second， preliminary tests of vertical and horizontal loading are performed to preliminarily verify the measurement effect of the load at the wheel axle center. Finally， formal drop tests under different rotational speed conditions are conducted， and from the perspective of the load difference between the wheel axle point and the ground contact point， the specific dynamic load data and other dynamic characteristics are analyzed in detail. The results provide a reference for the subsequent improvement of the landing gear system design and test technology.

Key words: landing gear, drop test, landing loads, tire, dynamic

中图分类号:

V226

刘文斌, 周正旺, 尤颖, 陈熠, 王友善. 考虑轮轴点载荷测量的起落架落震试验[J]. 航空学报, 2025, 46(24): 231861.

Wenbin LIU, Zhengwang ZHOU, Ying YOU, Yi CHEN, Youshan WANG. Landing gear drop test considering wheel axle load measurement[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(24): 231861.

图/表 12

图 1

图 2

图 3

图 4

图 5

图 6

图 7

图 8

图 9

图 10

图 11

图 12

参考文献 31

[1]	SCHMIDT R K. The design of aircraft landing gear［M］. 2021.
[2]	PRITCHARD J. Overview of landing gear dynamics［J］. Journal of aircraft， 2001， 38： 130-137.
[3]	MCDONALD M， RICHARDS P W， WALKER M. Carrier landing simulation using detailed aircraft and landing［C］∥AIAA SciTech 2020 Forum. 2020： 1138.
[4]	RICHARDS P W， ERICKSON A. Dynamic ground loads analysis using detailed modeling of landing gear and aircraft aeroservoelastics［C］∥AIAA SciTech 2019 Forum. 2019： 0759.
[5]	KRÜGER W R， MORANDINI M. Recent developments at the numerical simulation of landing gear dynamics［J］. CEAS Aeronautical Journal， 2011， 1： 55-68.
[6]	聂宏，魏小辉. 大型民用飞机起落架关键技术［J］. 南京航空航天大学学报， 2008， 40（4）： 427-432.
	NIE H， WEI X H. Key technologies for landing gear of large civil aircrafts［J］. Journal of Nanjing University of Aeronautics and Astronautics， 2008， 40（4）： 427-432 （in Chinese）.
[7]	TAYLOR P F， HANSON L， BARNES T. A brief history of aircraft loads analysis methods［C］∥ 44th AIAA/ASME/ASCE/AHS Structures， Structural Dynamics， and Materials Conference. 2003： 1893.
[8]	SAE. Landing gear shock absorption testing of civil aircraft［M］. 2020.
[9]	DU X， LI B， CAI W. Gear walk instability caused by brake-disc friction characteristics［J］. Chinese Journal of Aeronautics， 2024， 37（2）： 343-359.
[10]	孟宪锋，罗萌，江辉，等. 飞机着陆数值仿真及机场道面动载特性研究［J］. 振动与冲击， 2024， 43（1）： 308-318.
	MENG X F， LUO M， JIANG H， et al. Numerical simulation of aircraft landing and dynamic load characteristics［J］. Journal of Vibration and Shock， 2024， 43（1）： 308-318 （in Chinese）.
[11]	FANG W， ZHU L G， WANG Y. Landing performance study for four wheels twin tandem landing gear based on drop test［J］. Aerospace， 2022， 9： 334.
[12]	祝恒佳，杨丽昆，祝世兴，等. 考虑机翼柔性的磁流变减振起落架落振动力学分析［J］. 西安交通大学学报， 2022， 56（12）： 56-67.
	ZHU H J， YANG L K， ZHU S X， et al. Analysis of impacts of magneto rheological landing gear on aircraft dynamics considering wing flexibility［J］. Journal of Xi’an Jiaotong University， 2022， 56（12）： 56-67 （in Chinese）.
[13]	杜金柱，孟凡星，卢学峰. 基于能量法的起落架落震试验评定准则［J］. 航空学报， 2018， 39（4）： 221375.
	DU J Z， MENG F X， LU X F. Criteria for evaluation of landing gear drop test based on energy method［J］. Acta Aeronuatica et Astronautica Sinica， 2018， 39（4）： 221375 （in Chinese）.
[14]	XUE C， WANG Y， SUN B. Optimization of the cushion properties of amphibious aircraft landing gear by simulation and drop test［J］. Journal of Vibration and Control， 2013， 19（11）： 1753-1760.
[15]	KANG B H， KIM B G， CHOI S B. Aircraft landing gear system with magneto rheological shock strut： Performance evaluation via drop test［J］. Journal of Intelligent Material Systems and Structures， 2023，34（13）：1471-1485.
[16]	ZHANG Z H， WEI X H， YE Q. Heading load dynamic simulation of landing gear test［C］∥The Proceedings of the 2018 Asia-Pacific International Symposium on Aerospace Technology （APISAT 2018）. 2019： 1469-1476.
[17]	WANG H T， WU D F， WANG F， et al. A method for determining the horizontal impact load based on the rotational speed of the aircraft’s wheel in a landing gear drop test［J］. International Journal of Crashworthiness， 2018， 23（6）： 627-634.
[18]	NORWOOD D S， CHICHESTER R H. Full scale aircraft drop test program for the F-35C carrier variant［C］∥56th AIAA/ASCE/AHS/ASC Structures， Structural Dynamics， and Materials Conference. 2015： 0459.
[19]	SURESH P S， SURA N K， SHANKAR K. Synthesis of landing dynamics on land-base high performance aircraft considering multi-variate landing conditions［J］. Mechanics Based Design of Structures and Machines， 2023， 51（7）： 3945-3964.
[20]	ZHANG Z， PENG Y， WEI X H. Research on longitudinal dynamics safety boundary of carrier-based aircraft arresting［J］. Aerospace Science and Technology， 2022， 130： 107864.
[21]	解思适. 飞机设计手册：第9册，载荷、强度和刚度［M］. 北京：航空工业出版社， 2001： 89-123.
	XIE S S. Aircraft design manual： Volume 9， load， strength， stiffness［M］. Beijing： Aviation Industry Press， 2001： 89-123 （in Chinese）.
[22]	EASA. CS-25 Amendment 27─Certification specifications and acceptable means of compliance for large aeroplanes ［S］. 2021： 375-376.
[23]	CORREIA D， FERREIRA A. Aircrafts on-ground dynamics models and simulation software： State-of-the-art［J］. Sustainability， 2021， 13： 9147.
[24]	张明，卫夕阳，杨子民，等. 六轮小车式起落架地面载荷分析研究［J］. 西北工业大学学报， 2022， 40（5）： 1090-1099.
	ZHANG M， WEI X Y， YANG Z M， et al. Six-wheel trolley type landing gear ground load analysis study［J］. Journal of Northwestern Polytechnical University， 2022， 40（5）： 1090-1099 （in Chinese）.
[25]	吴卫国，孙建桥，冷永刚. 飞机起落架动力学建模及着陆随机响应分析［J］. 航空学报， 2016， 37（4）： 1228-1239.
	WU W G， SUN J Q， LENG Y G. Dynamic modeling of landing gear and its random response analysis［J］. Acta Aeronautica et Astronautica Sinica， 2016， 37（4）： 1228-1239 （in Chinese）.
[26]	HOLMES G， SARTOR P， REED S， et al. Prediction of landing gear loads using machine learning techniques［J］. Structural Health Monitoring， 2016， 15（5）： 568-582.
[27]	豆清波，杨智春，刘小川. 舰载机全机落震试验方法［J］. 航空学报， 2017， 38（3）： 220421.
	DOU Q B， YANG Z C， LIU X C. Test method for full scale drop of carrier-based aircraft［J］. Acta Aeronuatica et Astronautica Sinica， 2017， 38（3）： 220421 （in Chinese）.
[28]	豆清波，刘小川. 舰载机全机落震试验机翼升力模拟方法研究［J］. 振动与冲击 2018， 37（2）： 51-56.
	DOU Q B， LIU X C. Wing lift simulation method during full scale carrier-based aircraft drop tests［J］. Journal of Vibration and Shock， 2018， 37（2）： 51-56 （in Chinese）.
[29]	高泽迥. 飞机设计手册：第14册，起飞着陆系统设计［M］. 北京：航空工业出版社， 2005： 680-713.
	GAO Z J. Aircraft design manual： Volume 14， takeoff and landing system design［M］. Beijing： Aviation Industry Press， 2005： 680-713 （in Chinese）.
[30]	中国人民解放军总装备部. ─军用飞机结构强度规范第9部分地面试验［S］. 北京：中国标准出版社， 2008.
	The General Armaments Department of the PLA. ─Military airplane structural strength specification Part 9： Ground tests ［S］. Beijing：Standards Press of China， 2008 （in Chinese）.
[31]	高泽迥，许小飞. ─飞机起落架缓冲器落震试验方法和要求［S］. 北京：中国标准出版社， 1992.
	GAO Z J， XU X F. ─Method and requirements for the drop test of aircraft landing gear shock absorber ［S］. Beijing： Standards Press of China， 1992 （in Chinese）.
