基于实测冲击响应谱的飞机结构炮振响应预计与验证

doi:10.7527/S1000-6893.2025.32327

固体力学与飞行器总体设计

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于实测冲击响应谱的飞机结构炮振响应预计与验证

李益萱¹^,²(), 陈英华³, 李凯翔¹^,², 白春玉¹^,², 刘小川¹^,²

^1.中国飞机强度研究所航空声学与振动航空科技重点实验室，西安 710065
^2.中国飞机强度研究所强度与结构完整性全国重点实验室，西安 710065
^3.中国直升机设计研究所，景德镇 333001

收稿日期:2025-05-30 修回日期:2025-07-16 接受日期:2025-07-28 出版日期:2025-08-13 发布日期:2025-08-11
通讯作者: 李益萱 E-mail:liyixuan0430@126.com

Prediction and validation of aircraft structure response to gunfire vibration based on measured shock response spectrum

Yixuan LI¹^,²(), Yinghua CHEN³, Kaixiang LI¹^,², Chunyu BAI¹^,², Xiaochuan LIU¹^,²

^1.Aviation Acoustic and Vibration Aviation Science and Technology Key Laboratory，Aircraft Strength Research Institute of China，Xi’an 710065，China
^2.National Key Laboratory of Strength and Structural Integrity，Aircraft Strength Research Institute of China，Xi’an 710065，China
^3.China Helicopter Design and Research Institute，Jingdezhen 333001，China

Received:2025-05-30 Revised:2025-07-16 Accepted:2025-07-28 Online:2025-08-13 Published:2025-08-11
Contact: Yixuan LI E-mail:liyixuan0430@126.com

摘要/Abstract

摘要：

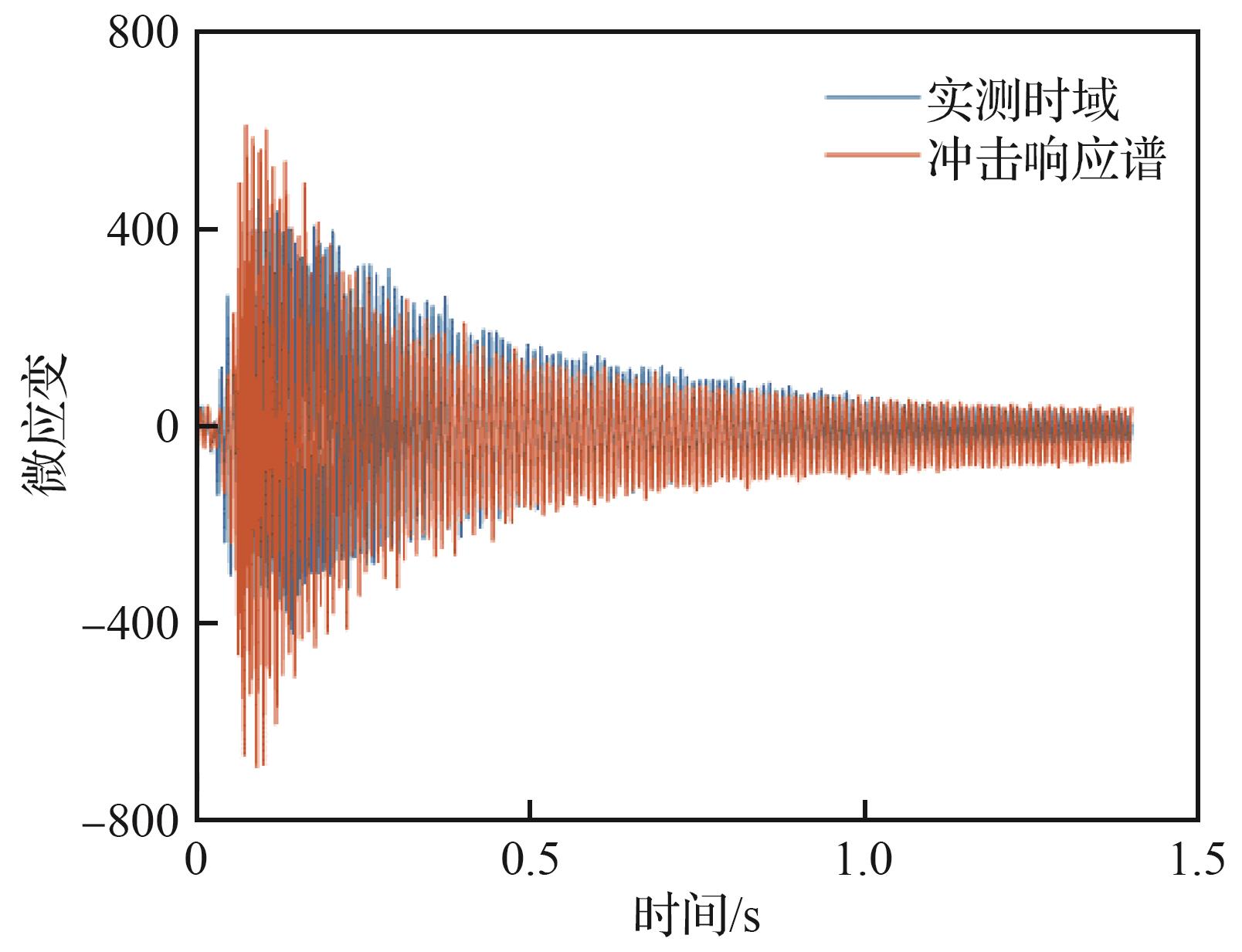

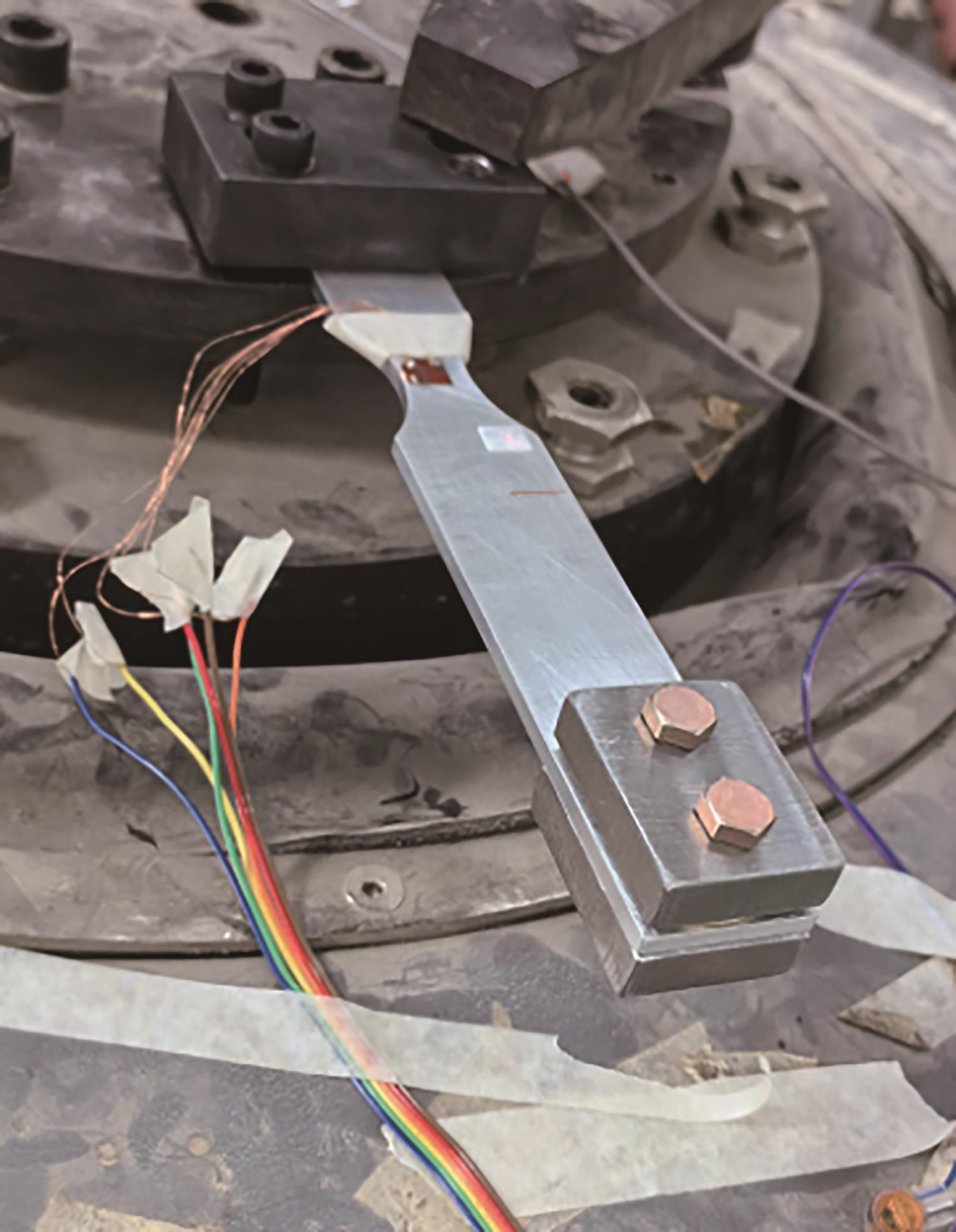

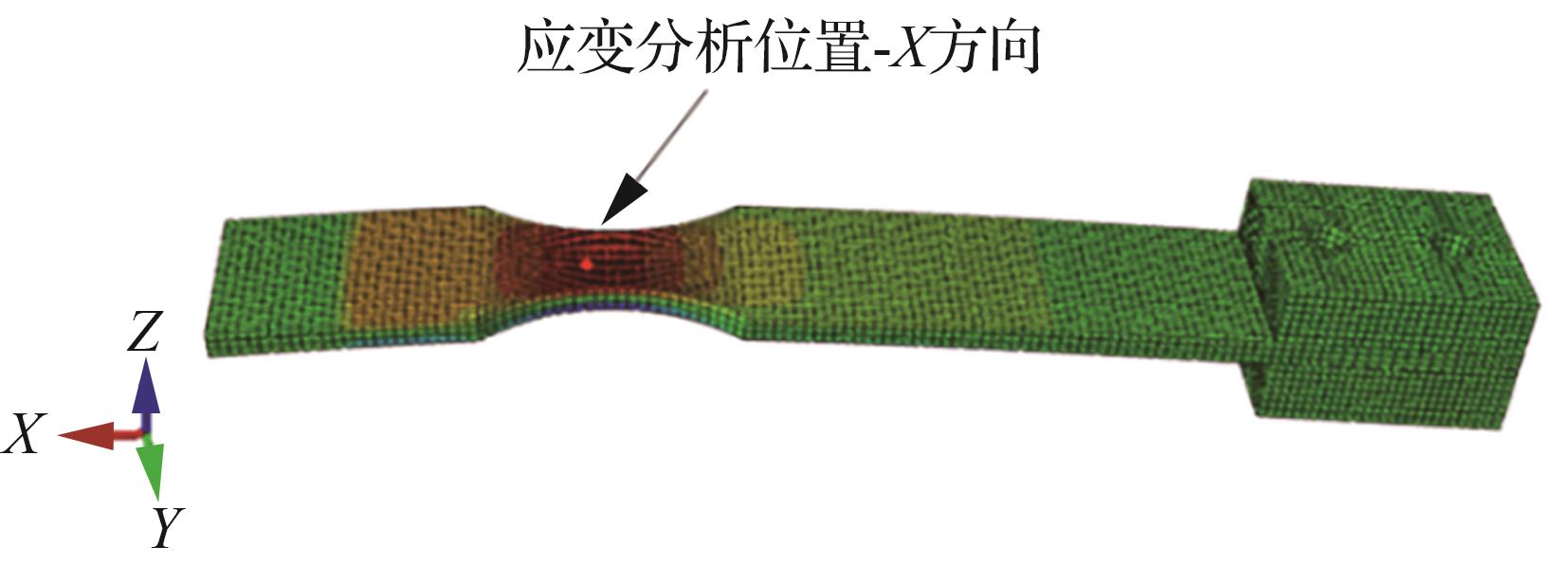

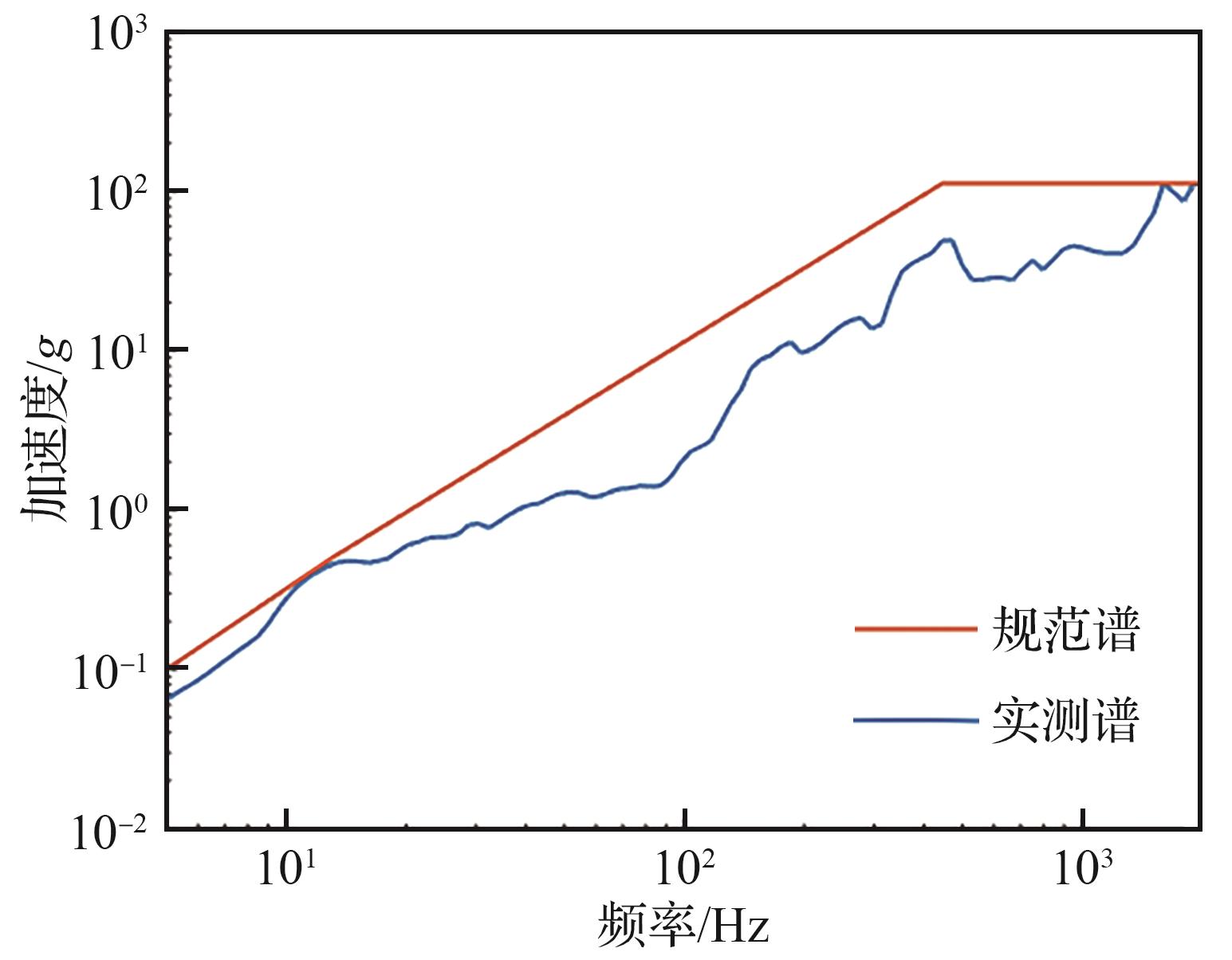

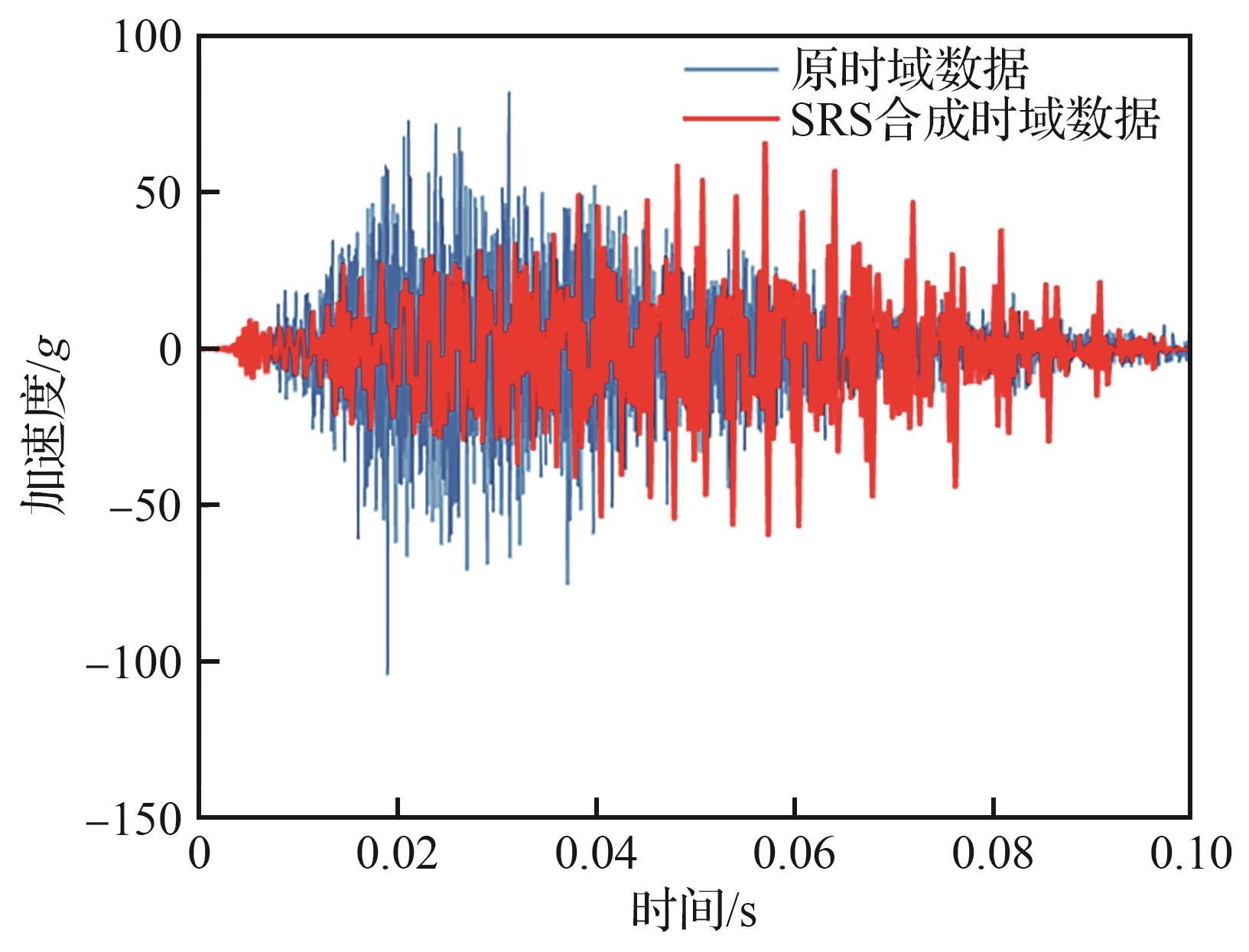

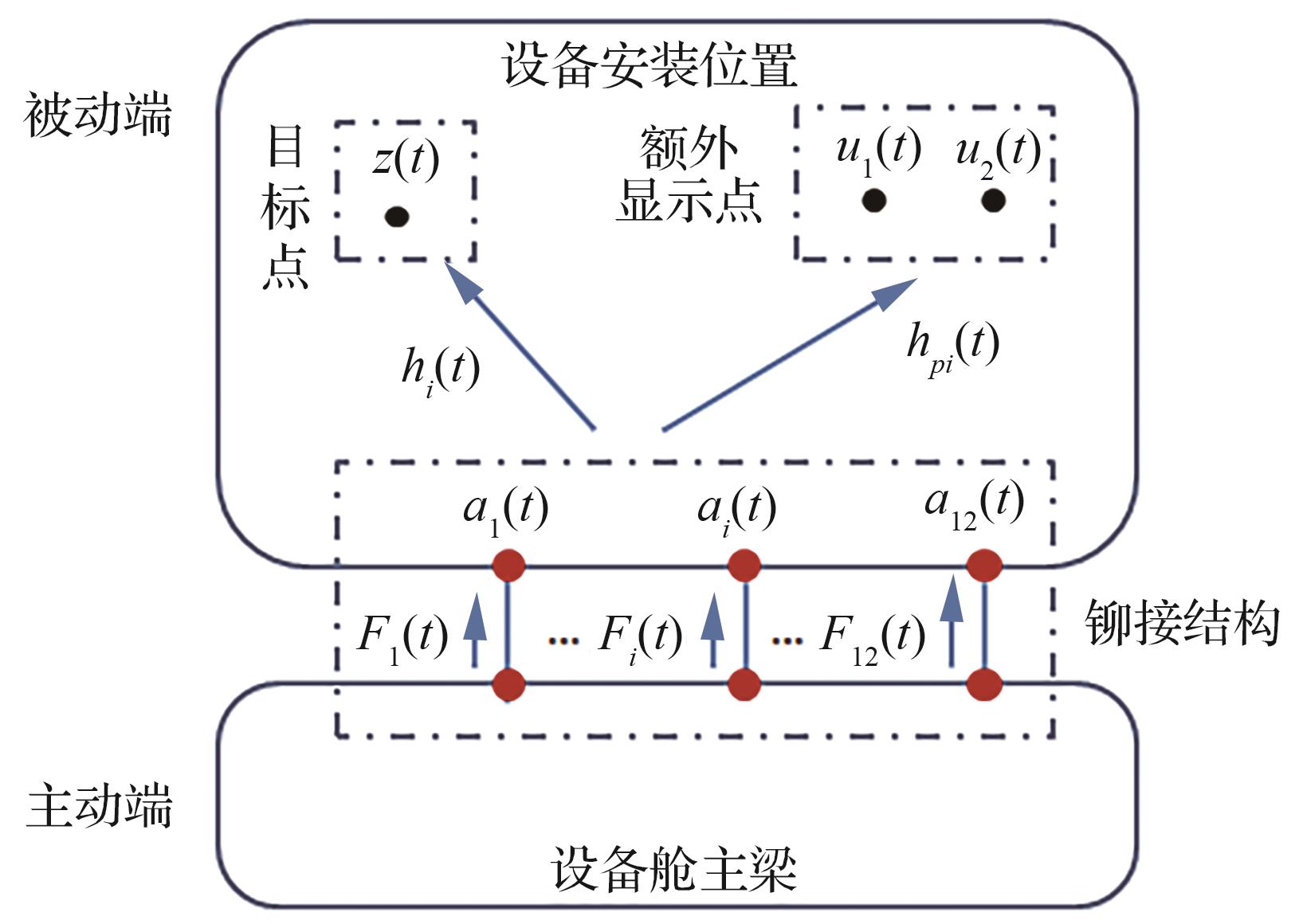

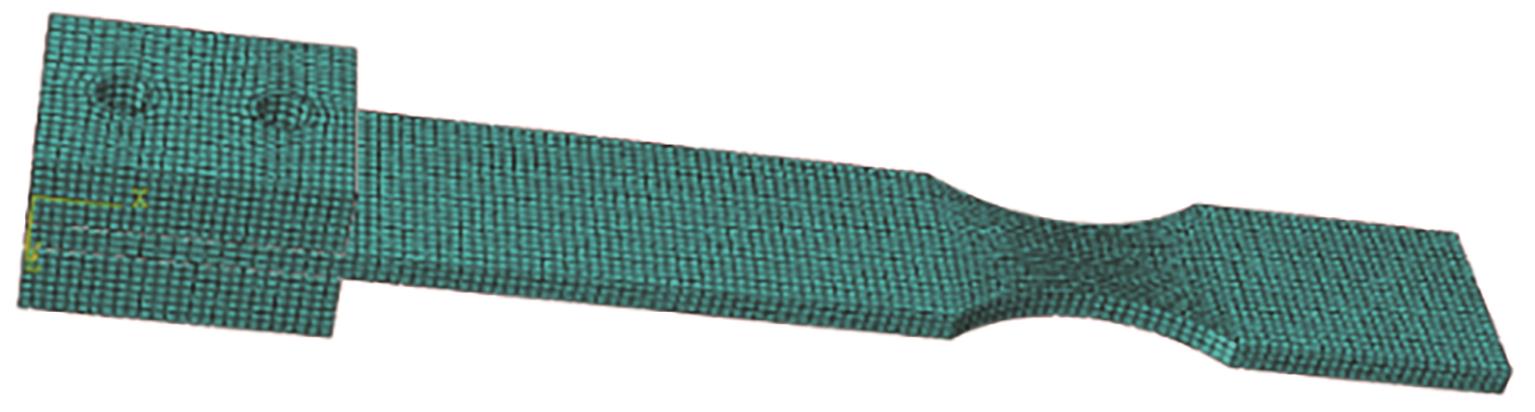

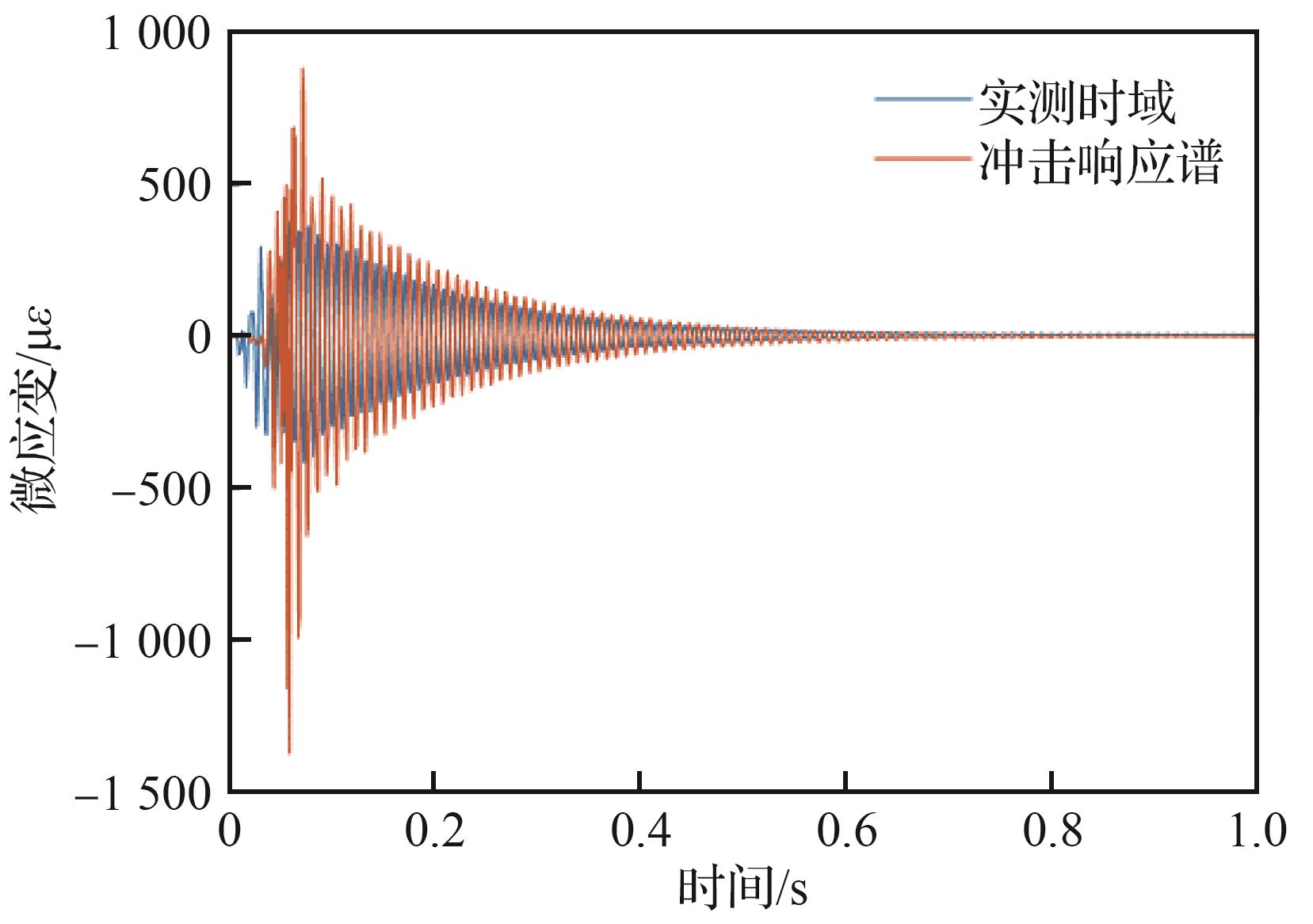

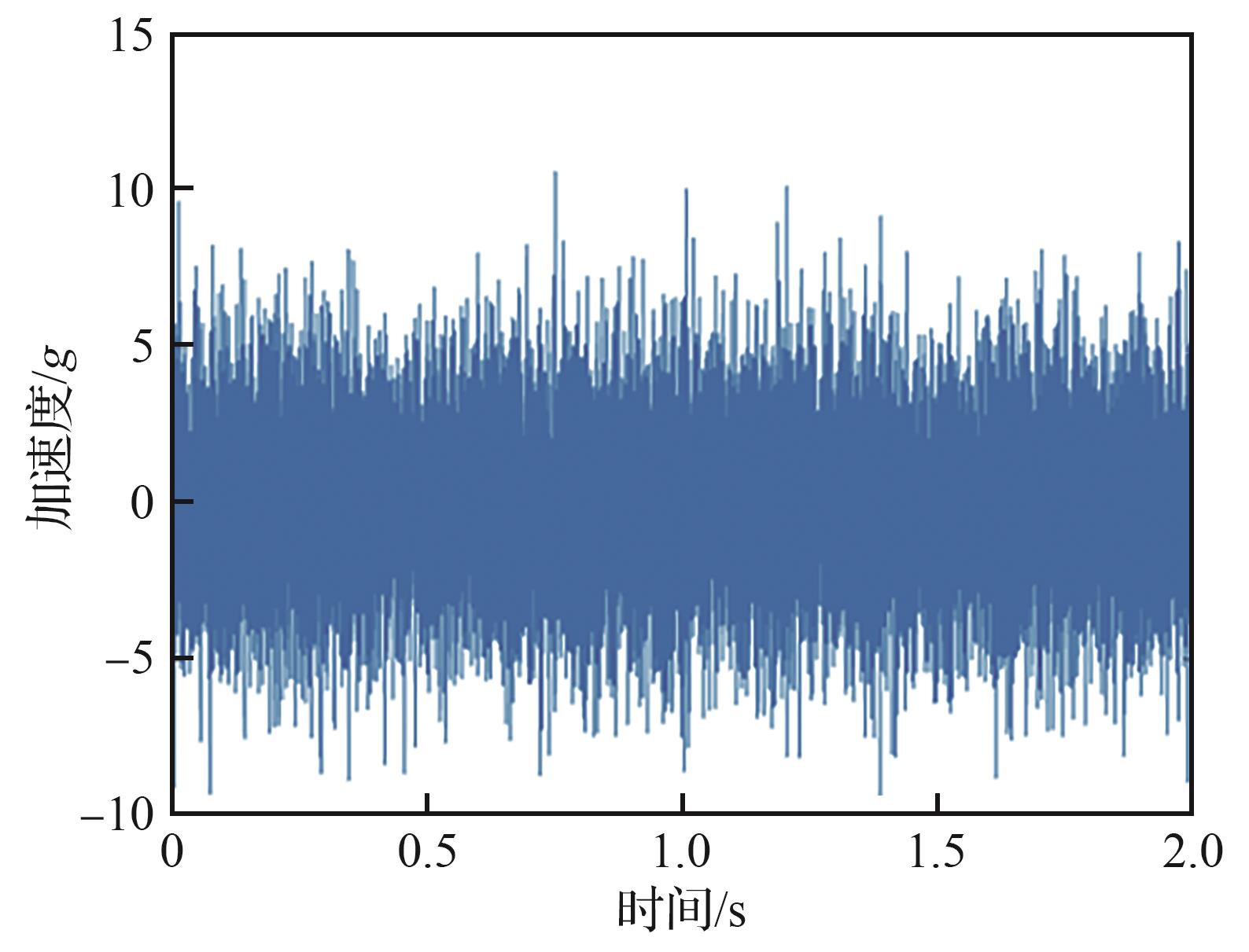

针对飞机炮振环境筛选试验中通用谱与实测数据偏差显著的问题，通过实测飞机设备舱炮振响应，发现其采用随机振动形式无法表征真实冲击脉冲特性，且幅值偏差达5倍以上，导致能量匹配失准与结构累积损伤评估失效。基于炮振实测数据构建冲击响应谱（SRS），并在实测受限时结合扩展工况传递路径分析（OPAX）方法进行响应预计，通过有限元仿真与实验室试验验证，结果表明：SRS合成波形与实测数据在脉冲形态、幅值趋势上高度一致（能量误差<15%），且其应变响应可有效包络实测波动范围。研究表明，SRS通过多脉冲能量统计与结构动力学耦合，精准复现了真实炮振环境的动态特性，结合OPAX方法对炮振高影响区响应的预计能力，推进了国内炮振响应预计、谱编制的工程化应用发展，为飞机结构与机载设备提供了科学、标准化的炮振试验方法，显著提升了装备环境适应性试验的精准性和工程实用性。

关键词: 炮振环境试验, 炮振通用谱, 冲击响应谱（SRS）, 实测数据建模, OPAX响应预计

Abstract:

The widely adopted Program IV general spectrum in China’ s military aircraft gunfire environment screening tests has been found to exhibit significant discrepancies with real-world gunfire vibration environments. Practical applications reveal substantial energy mismatch （amplitude differences exceeding fivefold） and failure in accurately evaluating structural cumulative damage. To address these issues， this study conducted gunfire vibration measurements on an aircraft equipment cabin. The results demonstrate that the traditional random-vibration-based general spectrum cannot characterize the real shock pulse characteristics. Subsequently， a Shock Response Spectrum （SRS） was constructed based on measured data. The Operational Path Analysis with eXogenous inputs （OPAX） method was further applied to predict responses in high-impact zones where direct measurement is restricted. Finite element simulations and laboratory experiments were employed to validate the SRS method. The findings reveal that the SRS-derived waveform exhibited high consistency with measured data in terms of pulse morphology and amplitude trends （energy matching error <15%）； the SRS strain responses effectively enveloped the full range of transient shock test results. This study further shows that SRS， by integrating multi-pulse energy statistics with structural dynamics coupling， precisely replicates the dynamic characteristics of real gunfire environments. Combined with OPAX predictions， the approach promotes the development of domestic engineering applications for gunfire vibration spectra and response estimation， and provides a scientific， standardized testing methodology for evaluating the reliability of aircraft structures and airborne equipment. The proposed approach significantly enhances the precision and practicality of environmental adaptability verification for defense systems.

Key words: gunfire vibration environment testing, gunfire vibration general spectrum, Shock Response Spectrum (SRS), measured data modeling, OPAX-based response prediction

中图分类号:

V216.5

李益萱, 陈英华, 李凯翔, 白春玉, 刘小川. 基于实测冲击响应谱的飞机结构炮振响应预计与验证[J]. 航空学报, 2026, 47(4): 232327.

Yixuan LI, Yinghua CHEN, Kaixiang LI, Chunyu BAI, Xiaochuan LIU. Prediction and validation of aircraft structure response to gunfire vibration based on measured shock response spectrum[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(4): 232327.

图/表 17

图 1

图 2

图 3

图 4

图 5

图 6

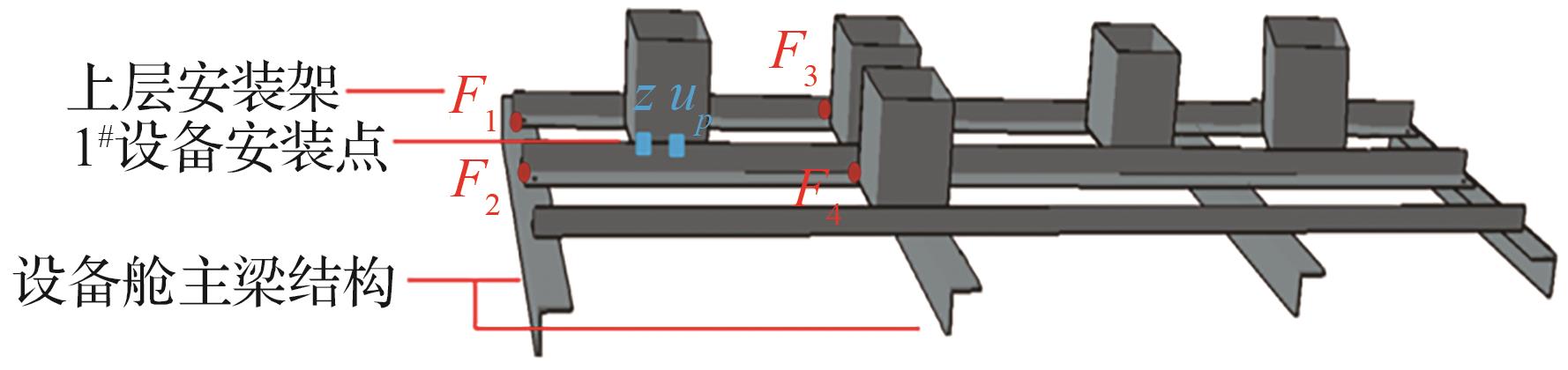

图 7

图 8

表1

图 9

图 10

图 11

图 12

图 13

图 14

图 15

图 16

参考文献 30

[1]	刘巍. 武装直升机与航炮动力学研究［D］. 南京：南京理工大学， 2009.
	LIU W. Study on dynamics of armed helicopter and aerogun［D］. Nanjing： Nanjing University of Science and Technology， 2009 （in Chinese）.
[2]	朱冠南. 高空环境下膛口流场研究［D］. 南京：南京理工大学， 2014.
	ZHU G N. Study on muzzle flow field in simulated low pressure environment［D］. Nanjing： Nanjing University of Science and Technology， 2014 （in Chinese）.
[3]	薛松松. 某型航炮后坐力地面模拟测试方法研究［D］. 南京：南京理工大学， 2015.
	XUE S S. Research on ground simulation test method of recoil of a certain type of aircraft Gun［D］. Nanjing： Nanjing University of Science and Technology， 2015 （in Chinese）.
[4]	王波. 航炮后坐力模拟测试实验方法研究［D］. 南京：南京理工大学， 2016.
	WANG B. The experimental method research on simulation test of aerogun recoil force［D］. Nanjing： Nanjing University of Science and Technology， 2016 （in Chinese）.
[5]	中国人民解放军总装备部. 军用装备实验室环境试验方法第20部分：炮击振动试验：［S］. 北京：中国人民解放军总装备部， 2009.
	General Armaments Department. Laboratory environmental test methods for military material-part 20： Gunfire vibration test：［S］. Beijing： General Armaments Department， 2009 （in Chinese）.
[6]	Department of Defense. Environmental engineering considerations and laboratory tests： MIL-S ［S］.Washington D. C.： Department of Defense， 2019.
[7]	SMALLWOOD D O. Characterization and simulation of gunfire with wavelets［J］. Shock and Vibration，1999， 6（2）：59-72.
[8]	SHERF Z， HOPSTONE P， OSTROVSKI G， et al. Problems in the analysis of a shock sequence with application to gunfire analysis and simulation［J］. Journal of the IEST， 2002， 45（1）： 161-177.
[9]	BRAKE M R. An inverse shock response spectrum［J］. Mechanical Systems and Signal Processing， 2011， 25（7）： 2654-2672.
[10]	李益萱，李凯翔，白春玉，等. 冲击响应谱在炮击振动环境的谱编制应用研究［J］. 应用力学学报， 2024， 41（5）： 1027-1033.
	LI Y X， LI K X， BAI C Y， et al. Application of shock response spectrum formation in the gunfire environment［J］. Chinese Journal of Applied Mechanics， 2024， 41（5）： 1027-1033 （in Chinese）.
[11]	李益萱，刘继军，李凯翔，等. 基于扩展工况传递路径分析的振动环境预计方法研究［J］. 西北工业大学学报， 2022， 40（6）： 1320-1326.
	LI Y X， LIU J J， LI K X， et al. The vibration environment prediction method based on OPAX［J］. Journal of Northwestern Polytechnical University， 2022， 40（6）： 1320-1326 （in Chinese）.
[12]	庞晓柯. 基于工况传递路径分析的挖掘机座椅振动研究［D］. 济南：山东大学， 2014.
	PANG X K. Excavator seat vibration research based on operational［D］. Jinan： Shandong University， 2014 （in Chinese）.
[13]	谭祥军. 旋转机械NVH分析与TPA分析［M］.北京：机械工业出版社，2020.
	TAN X J. the NVH analysis of the rotating machinery and TPA analysis［M］. Beijing： China Machine Press （in Chinese）.
[14]	NOUMURA K， YOSHIDA J. Method of transfer path analysis for vehicle interior sound with no excitation experiment［C］∥FISITA 2006 World Automotive Congress. Yokohama： JSAE， 2006： 22-27.
[15]	KOHAVI K. A study of cross-validation and bootstrap for accuracy estimation and model selection［C］∥Proceedings of the 14th International Joint Conference on Artificial Intelligence-Volume 2. New York： ACM， 1995： 1137-1143.
[16]	中国人民解放军总装备部. 军用装备实验室环境试验方法第18部分：冲击试验：［S］. 北京：中国人民解放军总装备部， 2009.
	General Armaments Department. Laboratory environmental test methods for military material-part 18： Shock test：［S］. Beijing： General Armaments Department， 2009 （in Chinese）.
[17]	中国人民解放军总装备部. 动力学环境数据采集和分析指南：［S］. 北京：中国人民解放军总装备部， 2015.
	General Armaments Department. Guidelines for dynamic environmental data acquisition and analysis：［S］. Beijing： General Armaments Department， 2015 （in Chinese）.
[18]	国家质量监督检验检疫总局中国国家标准化管理委员会. 机械振动与冲击信号处理第4部分：冲击响应谱分析：［S］. 北京：中国标准出版社， 2018.
	Standardization Administration of the People’s Republic of China. Mechanical vibration and shock—Signal processing： Part 4： Shock-response spectrum analysis：［S］. Beijing： Standards Press of China， 2018 （in Chinese）.
[19]	中国人民解放军总装备部. 振动、冲击环境测量数据归纳方法：［S］. 北京：中国人民解放军总装备部， 1999.
	General Armaments Department. The inductive methods for environmental measured data of vibration and shock：［S］. Beijing： General Armaments Department， 1999 （in Chinese）.
[20]	朱玉琴，肖勇，苏艳. 装甲平台诱发环境振动数据处理技术与应用研究［J］. 装备环境工程， 2013， 10（3）： 72-76.
	ZHU Y Q， XIAO Y， SU Y. Application research of vibration data processing technology for armed vehicle platform induced environment［J］. Equipment Environmental Engineering， 2013， 10（3）： 72-76 （in Chinese）.
[21]	李云红. 信号与系统［M］. 北京：北京大学出版社， 2012.
	LI Y H. Signals and systems［M］. Beijing： Peking University Press， 2012 （in Chinese）.
[22]	陈小慧，闫兵，李华超. 冲击响应谱时域合成算法研究［J］. 包装工程， 2007， 28（2）： 23-26.
	CHEN X H， YAN B， LI H C. Research on the time-history waveform synthesis of shock response spectrum［J］. Packaging Engineering， 2007， 28（2）： 23-26 （in Chinese）.
[23]	任昌，潘宏侠. 基于冲击信号的冲击响应谱研究［J］. 火炮发射与控制学报， 2010， 31（3）： 21-24.
	REN C， PAN H X. Study of shock response spectrum based on shocking signal［J］. Journal of Gun Launch & Control， 2010， 31（3）： 21-24 （in Chinese）.
[24]	段家希，李志来，曹乃亮，等. 包带式解锁支座冲击环境研究［J］. 振动与冲击， 2013， 32（9）： 16-20.
	DUAN J X， LI Z L， CAO N L， et al. Shock environment of clamp-band unlocking support［J］. Journal of Vibration and Shock， 2013， 32（9）： 16-20 （in Chinese）.
[25]	丰志强，阎楚良，张书明. 飞机机载设备振动环境谱的数据处理与编制［J］. 航空学报， 2006， 27（2）： 289-293.
	FENG Z Q， YAN C L， ZHANG S M. Data processing and compilation of vibration environmental spectrumfor aircraft airborne equipment［J］. Acta Aeronautica et Astronautica Sinica， 2006， 27（2）： 289-293 （in Chinese）.
[26]	舒俊成，贺尔铭，易金翔，等. 发动机振动载荷向客舱座椅传递特性研究［J］. 西北工业大学学报， 2020， 38（6）： 1163-1170.
	SHU J C， HE E M， YI J X， et al. Research on transfer characteristics of engine vibration load to cabin seat［J］. Journal of Northwestern Polytechnical University， 2020， 38（6）： 1163-1170 （in Chinese）.
[27]	贾启芬，刘习军. 机械与结构振动［M］. 天津：天津大学出版社， 2007： 138~140.
	JIA Q F， LIU X J. Mechanical and structural vibration［M］. Tianjin： Tianjin University Press， 2007： 138~140 （in Chinese）.
[28]	田永卫，闫楚良，张书明，等. 飞机随机振动环境实测试验数据的归纳方法［J］. 振动测试与诊断， 2014， 34（6）： 1129-1133， 1175.
	TIAN Y W， YAN C L， ZHANG S M， et al. Inductive method of flight test data measured from aircraft random vibration environment［J］. Journal of Vibration， Measurement & Diagnosis， 2014， 34（6）： 1129-1133， 1175 （in Chinese）.
[29]	王桂华，刘海年，张大义，等. 航空发动机成附件振动环境试验剖面确定方法研究［J］. 推进技术， 2013， 34（8）： 1101-1107.
	WANG G H， LIU H N， ZHANG D Y， et al. Study on formulating method for vibration environment test profiles of aero-engine accessories［J］. Journal of Propulsion Technology， 2013， 34（8）： 1101-1107 （in Chinese）.
[30]	穆立茂，黄海英，张靖，等. 车载物资振动环境谱的数据处理与归纳［J］. 装备环境工程， 2010， 7（1）： 75-77， 88.
	MU L M， HUANG H Y， ZHANG J， et al. Data processing and induction of vibration environmental spectrum for commodity carried on truck［J］. Equipment Environmental Engineering， 2010， 7（1）： 75-77， 88 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

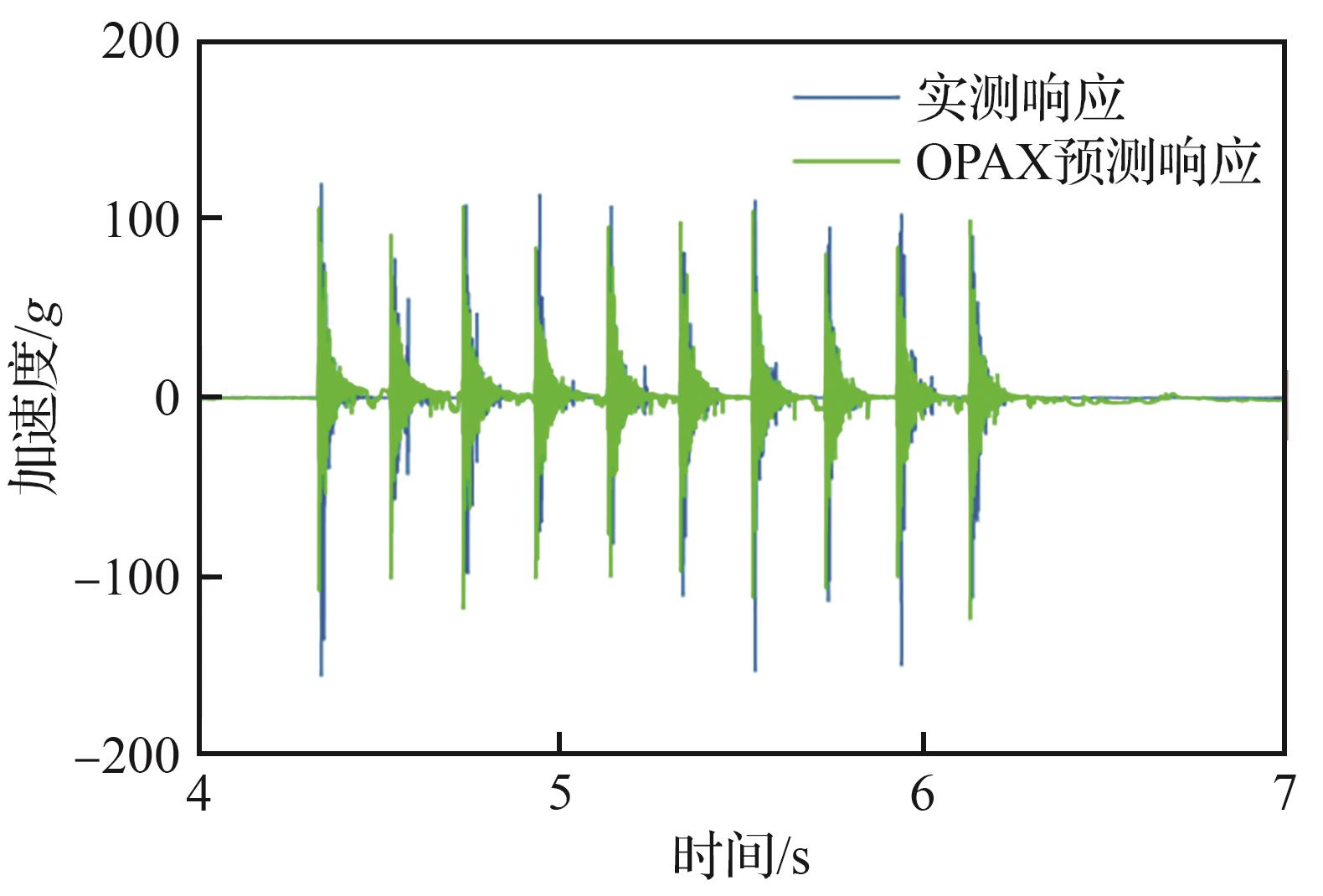

指标		时序同步/ms	峰值幅值/g	均方根/g
10连发平均	实测值		104.6	9.94
10连发平均	预测值		96.6	9.58
差值		6	8.0	0.36
误差/%			7.6	3.6
