CMC-金属柔性支承结构高温压缩回弹性能

腾雪峰¹^,², 袁恩赐¹, 胡晓安¹^,², 黎超超³(), 曾琦³, 万卜铭³, 石小磊⁴, 汤卓³

^1.南昌航空大学动力与能源学院，南昌 330063
^2.通航涡轮动力技术教育部工程研究中心，南昌 330063 3．中国航发湖南动力机械研究所，株洲 412002 4．中国航发北京航空材料研究院，北京 100095

收稿日期:2025-01-07 修回日期:2025-02-10 接受日期:2025-03-28 出版日期:2025-05-19 发布日期:2025-05-19
通讯作者: 黎超超 E-mail:873430230@qq.com
基金资助:
国家自然科学基金(52305153);江西省自然科学基金(20232BAB214048);中国航发集团自主创新专项资金项目(ZZCX-2021-009);江西省研究生创新专项资金项目(YC2024-S625)

High-temperature compression springback properties of CMC-metal flexible support structures

Xuefeng TENG¹^,², Enci YUAN¹, Xiaoan HU¹^,², Chaochao LI³(), Qi ZENG³, Buming WAN³, Xiaolei SHI⁴, Zhuo TANG³

^1.School of Power and Energy，Nanchang Hangkong University，Nanchang 330063，China
^2.Engineering Research Center of Aero-engine Technology for General Aviation，Ministry of Education，Nanchang 330063，China
^3.AECC Hunan Aviation Powerplant Research Institute，Zhuzhou 412002，China
^4.AECC Beijing Institute of Aeronautical Materials，Beijing 100095，China

Received:2025-01-07 Revised:2025-02-10 Accepted:2025-03-28 Online:2025-05-19 Published:2025-05-19
Contact: Chaochao LI E-mail:873430230@qq.com
Supported by:
National Natural Science Foundation of China(52305153);Natural Science Foundation of Jiangxi Province(20232BAB214048);Independent Innovation Special Fund Project of Aero Engine Corporation of China(ZZCX-2021-009);Innovation Special Fund Project of Jiangxi Province(YC2024-S625)

摘要/Abstract

摘要：

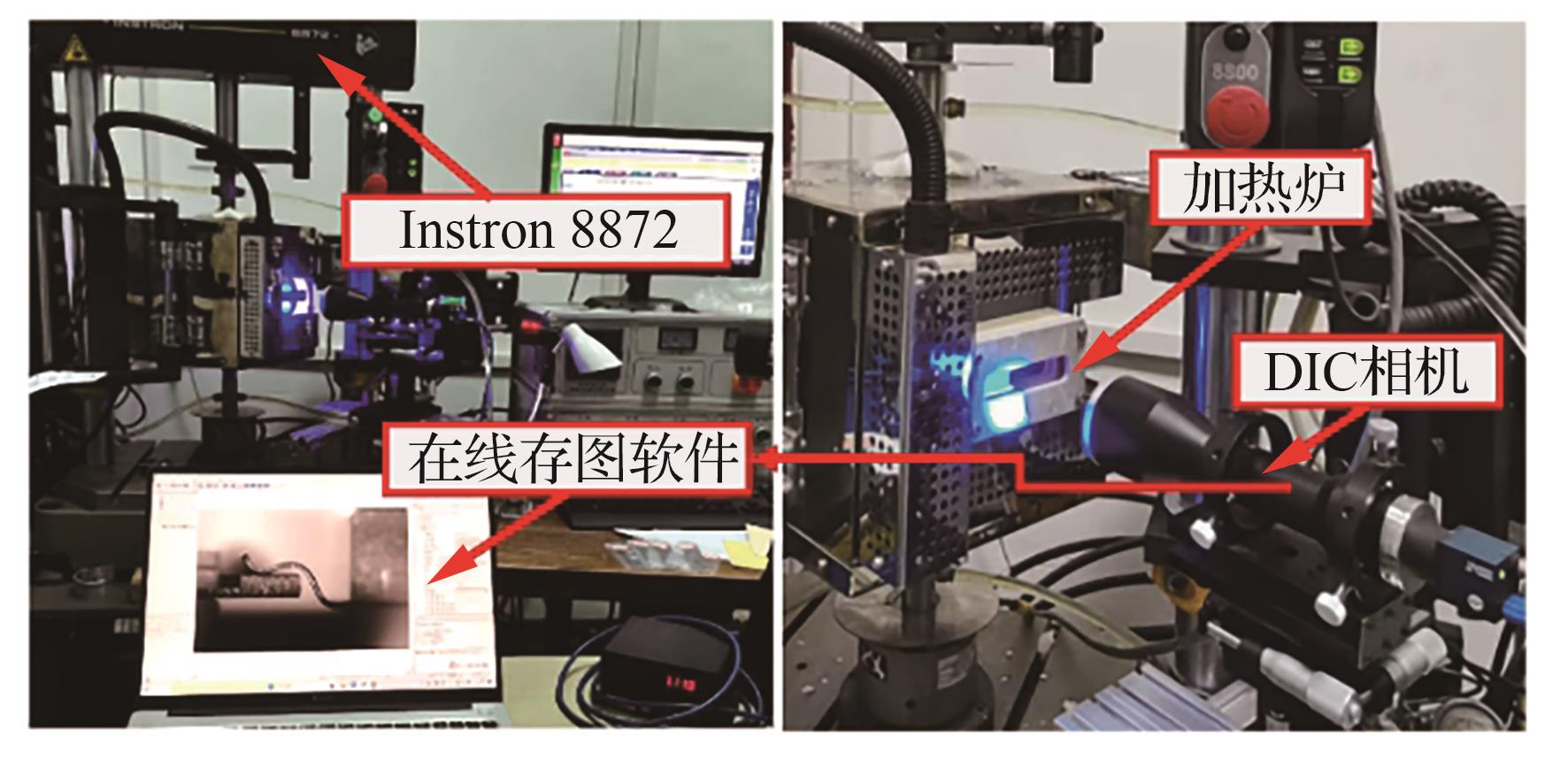

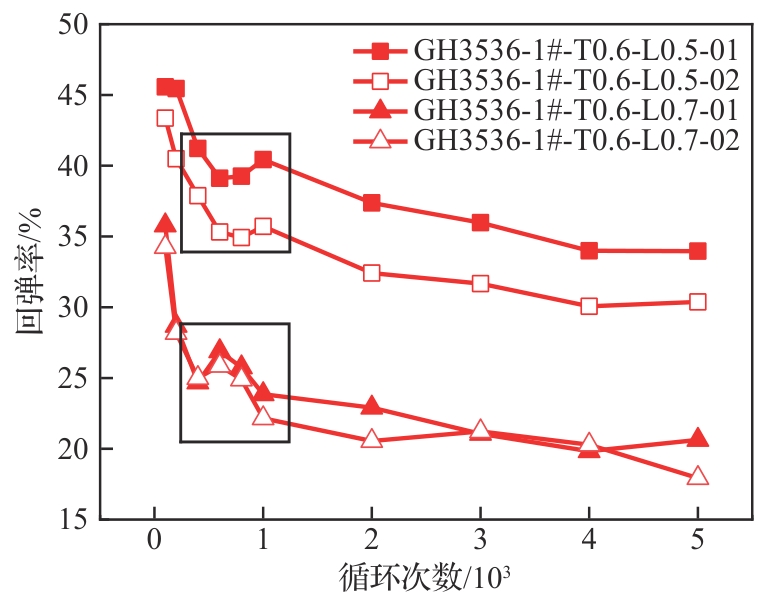

陶瓷基复合材料（CMC）以其耐高温、低密度、高比刚度、高比强度的特点，已成为航空航天领域重要的结构材料，并逐步应用于航空航天热结构部件，而CMC与金属零部件的连接结构设计与性能考核是CMC实现广泛应用的关键。为研究CMC-金属柔性支承结构的高温回弹性能，根据支承结构的典型特征设计了CMC-金属柔性支承结构试验模拟件，对其在高温条件下开展压缩疲劳试验，并采用数字图像相关（DIC）方法对支承结构的疲劳变形行为和金属支承弹片的回弹性能进行原位在线观测和量化分析。结果表明：内支承与外支承金属弹片的回弹率受结构循环硬化和非弹性变形累积的影响，循环硬化提高弹性变形比例进而提高回弹率，而非弹性变形的变速累积使弹片回弹率不断下降。疲劳载荷水平越高，支承结构变形幅度越大，非弹性变形在弹片高变形区域的累积越显著，支承结构从而表现出越低的回弹率。高温疲劳结束后，外支承结构弹片回弹率在35%以下，内支承结构弹片回弹率在40%~60%。

关键词: 柔性支承, 结构模拟件, 结构疲劳, 变形机制, 回弹性能

Abstract:

Ceramic Matrix Composite （CMC）， knowns for its exceptional resistance to high temperatures， low density， high specific stiffness， and high specific strength， has emerged as a crucial structural material in the aerospace industry， and is increasingly being utilized in aerospace thermal structural components. Therefore， the design of connecting structures and the performance assessment of CMC and metal parts are pivotal in enabling the widespread application of CMC. To study the high-temperature springback properties of the CMC-metal flexible support structure， a test simulator of the CMC-metal flexible support structure was designed according to the typical characteristics of the support structure， and compression fatigue tests were carried out under high-temperature conditions. The fatigue deformation behavior of the support structure and the springback properties of the metal spring plate specimen were observed and quantitatively analyzed in-situ online using the DIC method. The results show that the springback ratios of the inner and outer support metal spring plate specimens are affected by the cyclic hardening and the accumulation of inelastic deformation of the structure. Cyclic hardening increases the proportion of elastic deformation and thus improving the springback ratio， while the variable-speed accumulation of inelastic deformation of the spring plate specimens leads to decreae in springback ratio. The higher the fatigue load level， the larger the deformation amplitude of the support structure， the more significant the accumulation of inelastic deformation in the high deformation region of the spring plate specimens， resulting in lower springback ratio. At the end of fatigue， the springback ratios of the outer support structure spring plate specimens are below 35%， and the inner support structure spring plate specimens are in the range of 40%-60%.

Key words: flexible support, structure simulation specimen, structure fatigue, deformation mechanisms, springback properties

中图分类号:

V231.95

腾雪峰, 袁恩赐, 胡晓安, 黎超超, 曾琦, 万卜铭, 石小磊, 汤卓. CMC-金属柔性支承结构高温压缩回弹性能[J]. 航空学报, 2025, 46(23): 131775.

Xuefeng TENG, Enci YUAN, Xiaoan HU, Chaochao LI, Qi ZENG, Buming WAN, Xiaolei SHI, Zhuo TANG. High-temperature compression springback properties of CMC-metal flexible support structures[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(23): 131775.

图/表 13

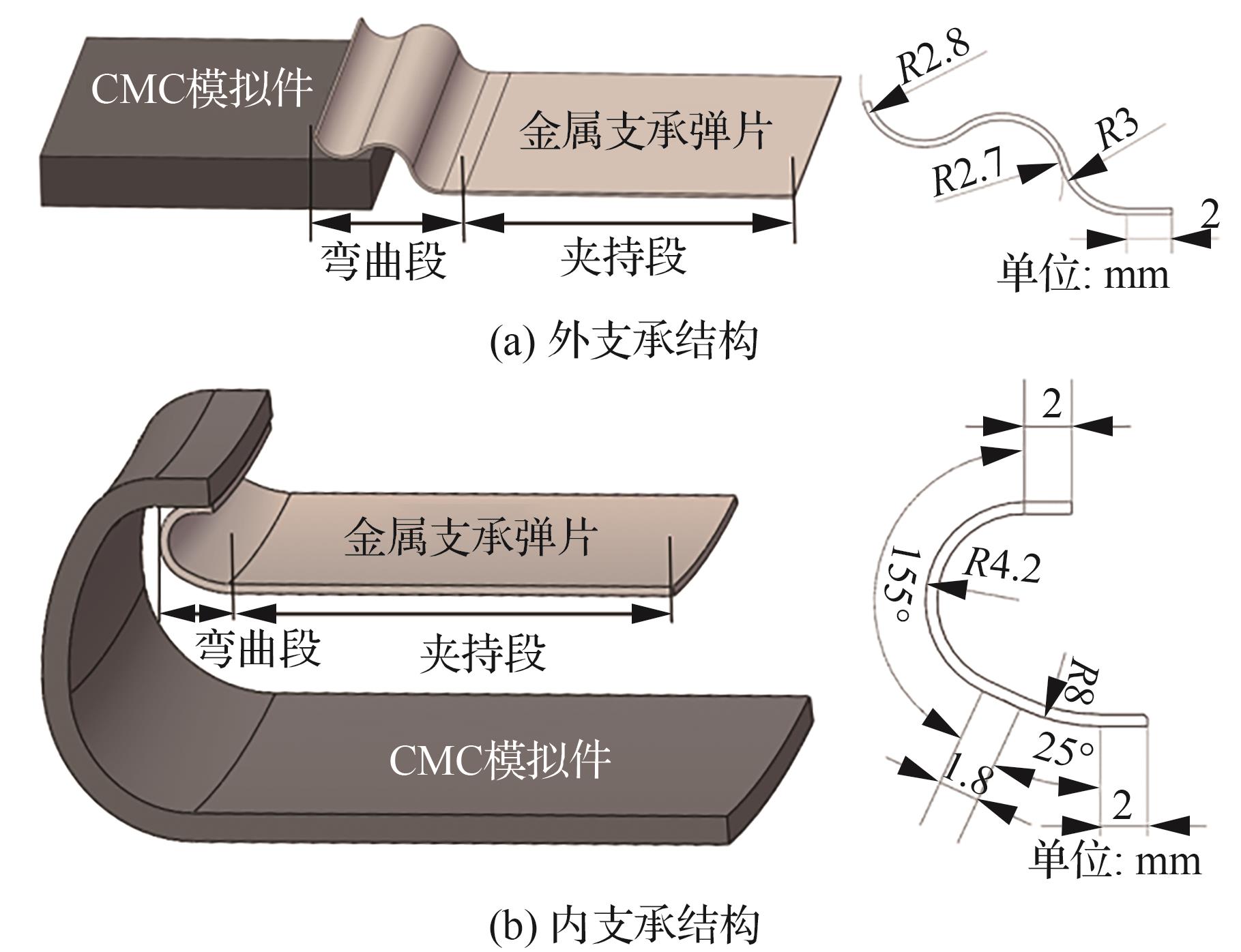

图 1

表1

图 2

图 3

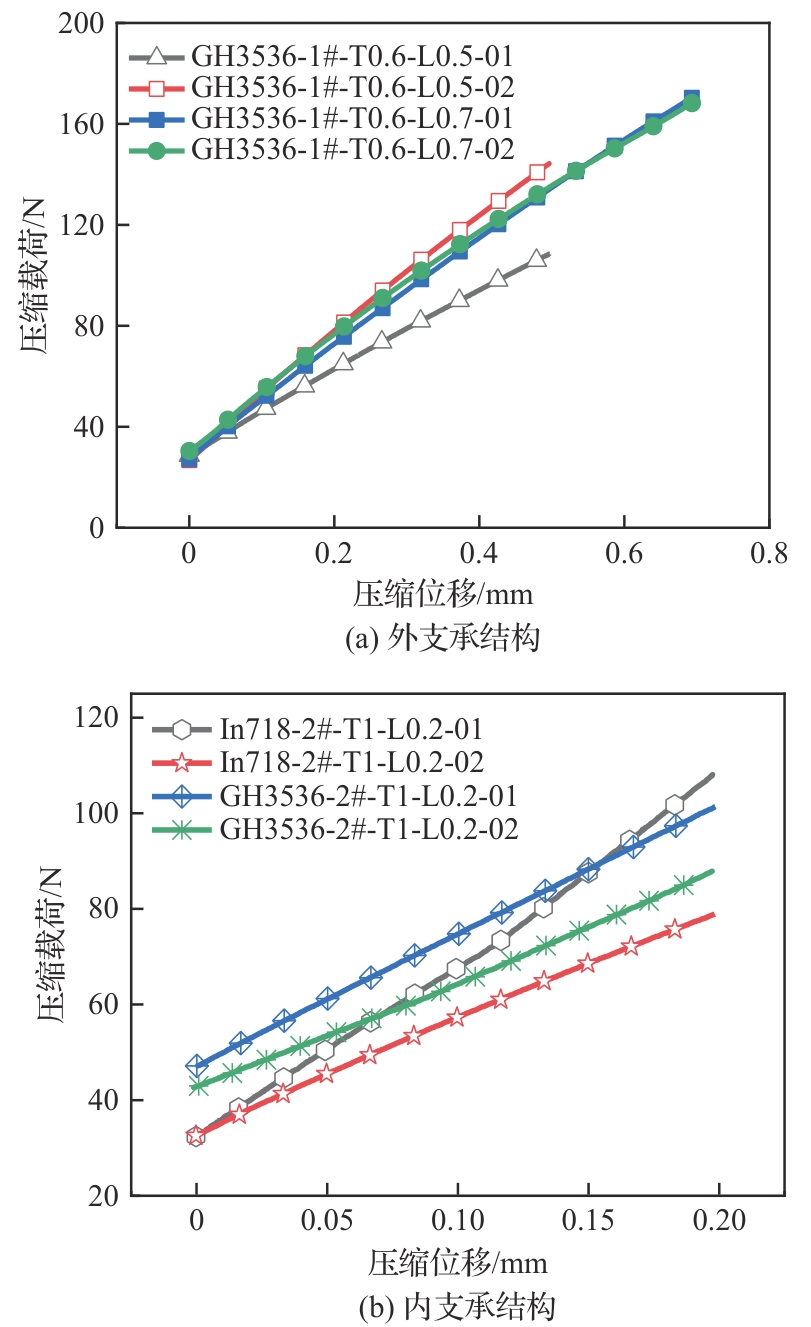

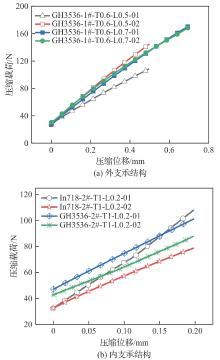

图 4

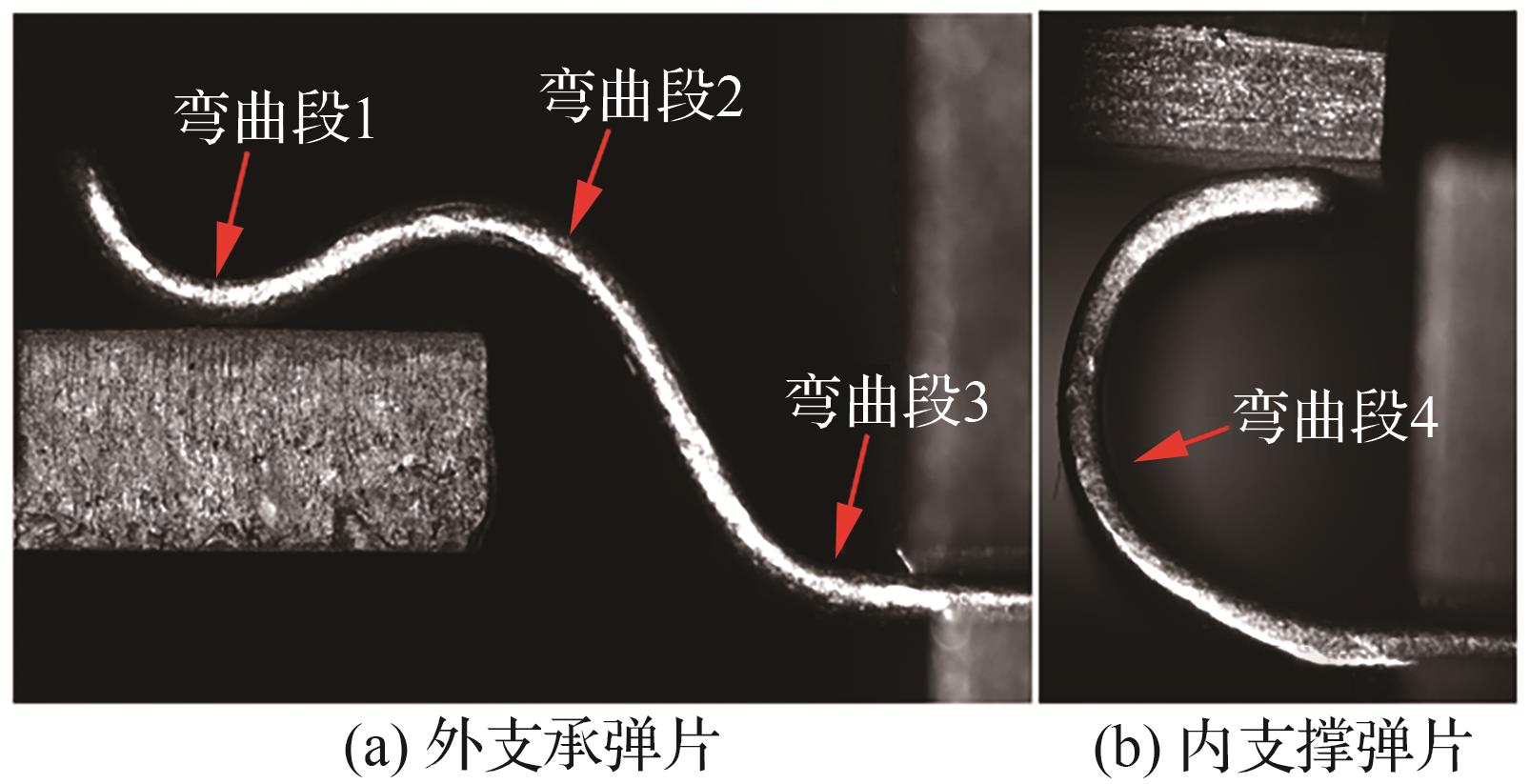

图 5

表2

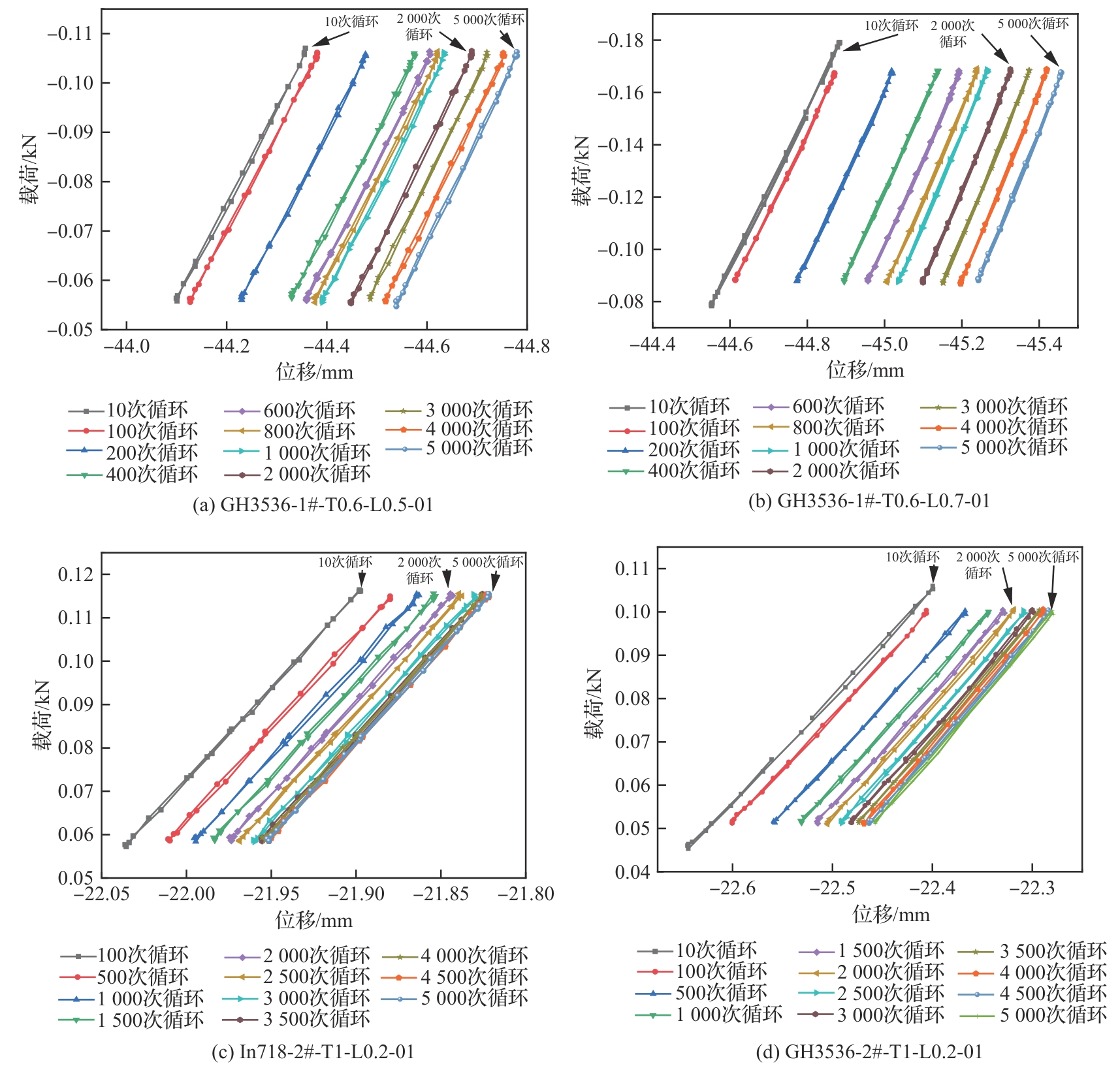

图 6

图 7

图 8

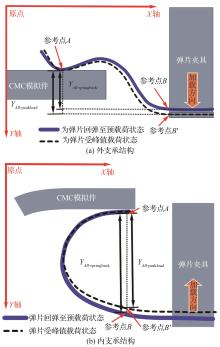

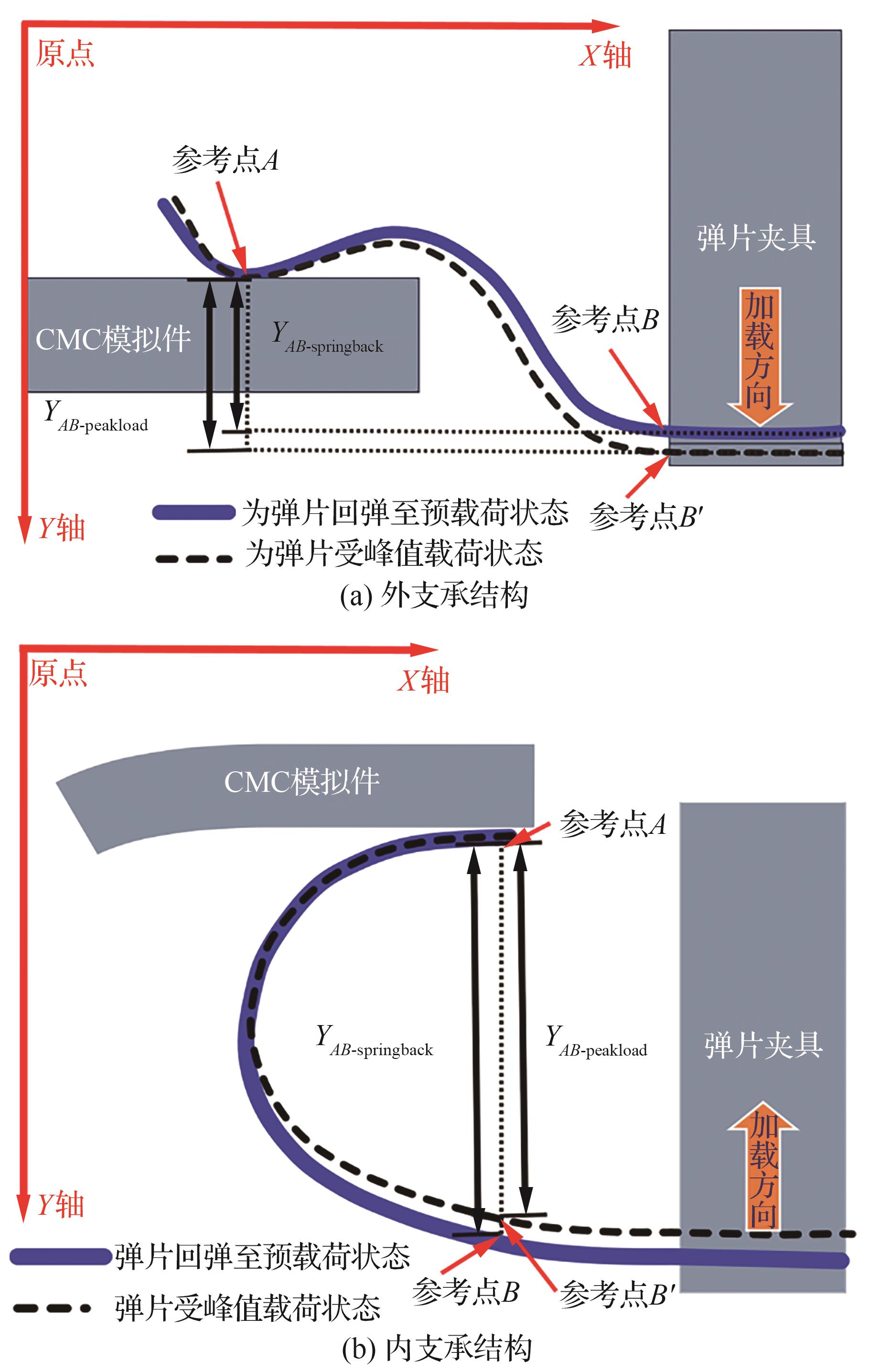

图 9

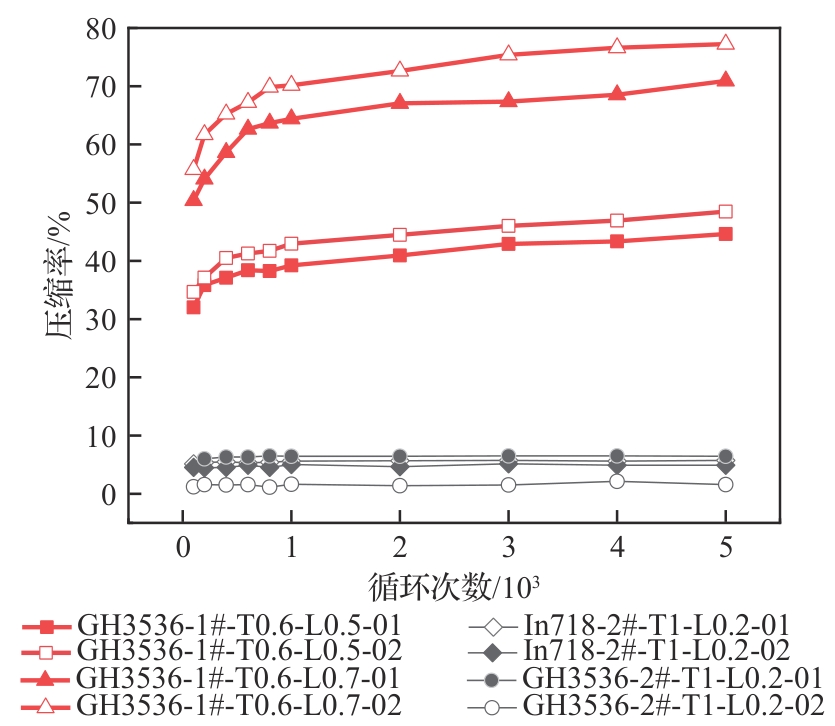

图 10

图 11

参考文献 25

[1]	李龙彪. 陶瓷基复合材料在航空发动机应用与适航符合性验证研究进展［J］. 复合材料学报， 2025， 42（1）： 54-87.
	LI L B. Research progress on application and airworthiness compliance validation of ceramicmatrix composites in aeroengines［J］. Acta Materiae Compositae Sinica， 2025， 42（1）： 54-87 （in Chinese）.
[2]	赵陈伟，毛军逵，屠泽灿，等. 纤维增韧陶瓷基复合材料热端部件的热分析方法现状和展望［J］. 航空学报， 2021， 42（6）： 136-161.
	ZHAO C W， MAO J K， TU Z C， et al. Thermal analysis methods for high-temperature ceramic matrix compo-site components： Review and prospect［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（6）： 136-161 （in Chinese）.
[3]	LI L B. Modeling strength degradation of fiber-reinforced ceramic-matrix composites under cyclic loa-ding at room and elevated temperatures［J］. Materials Science and Engineering： A， 2017， 695： 221-229.
[4]	SONG C K， YE F， CHENG L F， et al. Long-term ceramic matrix composite for aeroengine［J］. Journal of Advanced Ceramics， 2022， 11（9）： 1343-1374.
[5]	ZHAO L B， YANG W， CAO T C， et al. A progressive failure analysis of all-C/SiC composite multi-bolt joints［J］. Composite Structures， 2018， 202： 1059-1068.
[6]	陈强，张盛，冯雨春，等. 考虑分层损伤的平纹编织SiC/SiC带孔板-金属销钉连接结构失效分析［J］. 航空动力学报， 2025， 40（5）： 96-106.
	CHEN Q， ZHANG S， FENG Y C， et al. Failure analysis of plain woven SiC/SiC perforated plate-metal pin connection structure considering delamination damage［J］. Journal of Aerospace Power， 2025， 40（5）： 96-106 （in Chinese）.
[7]	LI G D， WU X F， ZHANG C R， et al. Theoretical simulation and experimental verification of C/SiC joints with pins or bolts［J］. Materials & Design， 2014， 53： 1071-1076.
[8]	曾青华，陈炫午，曾琦，等. 燃烧室陶瓷复合材料火焰筒应用与技术分析［J］. 航空动力学报， 2024， 39（9）： 223-233.
	ZENG Q H， CHEN X W， ZENG Q， et al. Application and technical analysis of ceramic composite combustor liner［J］. Journal of Aerospace Power， 2024， 39（9）： 223-233 （in Chinese）.
[9]	王鸣，董志国，张晓越，等. 连续纤维增强碳化硅陶瓷基复合材料在航空发动机上的应用［J］. 航空制造技术， 2014， 57（6）： 10-13.
	WANG M， DONG Z G， ZHANG X Y， et al. Application of continuous fiber reinforced ceramic matrix compo-sites in aeroengine［J］. Aeronautical Manufacturing Technology， 2014， 57（6）： 10-13 （in Chinese）.
[10]	韩笑. 陶瓷基复合材料/金属连接结构高温力学行为研究［D］. 南京：南京航空航天大学， 2023： 99-108.
	HAN X. Research on high-temperature mechanical behavior of ceramic matrix composites/metal connection structures［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2023： 99-108 （in Chinese） .
[11]	万卜铭，唐超，胡畅，等. 一种基于柔性连接结构的陶瓷基回流燃烧室火焰筒： CN118189223A［P］. 2024-06-14.
	WAN B M， TANG C， HU C， et al. A ceramic-based reflux combustion chamber flame tube with a flexible connection structure： CN118189223A［P］. 2024-06-14 （in Chinese）.
[12]	《中国航空材料手册》委员会. 中国航空材料手册：第2卷——变形高温合金，铸造高温合金［M］. 北京：中国标准出版社， 2002.
	Editorial Committee of China Aeronautical Materials Handbook. China aeronautical materials handbook （Vol. 2）： wrought superalloys； cast superalloys［M］. Beijing： China Standards Press， 2002 （in Chinese）.
[13]	康国政，阚前华. 工程材料的棘轮行为和棘轮－疲劳交互作用［M］. 成都：西南交通大学出版社， 2014.
	KANG G Z， KAN Q H. Ratcheting behavior and ratchet-fatigue interaction of engineering materials［M］. Chengdu： Southwest Jiaotong University Press， 2014 （in Chinese）.
[14]	康国政. 材料的棘轮行为及棘轮-疲劳交互作用研究［C］∥中国科协第235次青年科学家论坛. 北京：中国力学学会， 2011： 50-53.
	KANG G Z. Study on the ratchet behavior of materials and the ratchet-fatigue interaction［C］∥The 235th Youth Scientist Forum of the Chinese Association for Science and Technology. Beijing： China Society of Mechanics， 2011： 50-53 （in Chinese）.
[15]	CHEN G， LU L T， CUI Y， et al. Ratcheting and low-cycle fatigue characterizations of extruded AZ31B Mg alloy with and without corrosive environment［J］. International Journal of Fatigue， 2015， 80： 364-371.
[16]	KONG W W， YUAN C， ZHANG B N， et al. Investigation on low-cycle fatigue behaviors of wrought superalloy GH4742 at room-temperature and 700 ℃［J］. Materials Science and Engineering： A， 2019， 751： 226-236.
[17]	CHEN G， ZHANG Y， XU D K， et al. Low cycle fatigue and creep-fatigue interaction behavior of nickel-base superalloy GH4169 at elevated temperature of 650 ℃［J］. Materials Science and Engineering： A， 2016， 655： 175-182.
[18]	MUKHERJEE S， BARAT K， SIVAPRASAD S， et al. Elevated temperature low cycle fatigue behaviour of Haynes 282 and its correlation with microstructure-Effect of ageing conditions［J］. Materials Science and Enginee-ring： A， 2019， 762： 138073.
[19]	YU J J， SUN X F， JIN T， et al. High temperature creep and low cycle fatigue of a nickel-base superalloy［J］. Materials Science and Engineering： A， 2010， 527（9）： 2379-2389.
[20]	HOLLÄNDER D， KULAWINSKI D， THIELE M， et al. Investigation of isothermal and thermo-mechanical fatigue behavior of the nickel-base superalloy IN738LC using standardized and advanced test methods［J］. Mate-rials Science and Engineering： A， 2016， 670： 314-324.
[21]	YOON D， HEO I， KIM J， et al. Hold time-low cycle fatigue behavior of nickel based hastelloy X at elevated temperatures［J］. International Journal of Precision Enginee-ring and Manufacturing， 2019， 20（1）： 147-157.
[22]	LEE S Y， LU Y L， LIAW P K， et al. Tensile-hold low-cycle-fatigue properties of solid-solution-strengthened superalloys at elevated temperatures［J］. Materials Science and Engineering： A， 2009， 504（1/2）： 64-72.
[23]	KONG W W， WANG Y Q， CHEN Y P， et al. Investigation of uniaxial ratcheting fatigue behaviours and fracture mechanism of GH742 superalloy at 923 K［J］. Materials Science and Engineering： A， 2022， 831： 142173.
[24]	SHI H R， CHEN G， WANG Y， et al. Ratcheting beha-vior of pressurized elbow pipe with local wall thinning［J］. International Journal of Pressure Vessels and Piping， 2013， 102/103： 14-23.
[25]	国家技术监督局. 管法兰垫片压缩率及回弹率试验方法：［S］. 北京：中国标准出版社， 1991.
	State Bureau of Quality and Technical Supervision of the People’s Republic of China. Test method for compressibility and recorery of gaskets for pipe flanges：［S］. Beijing： Standards Press of China， 1991 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

材料	温度/℃	抗拉强度/MPa	弹性模量/GPa
CMC	700	140	250
CMC	750	137	240
GH3536^［12］	700	550	166
GH3536^［12］	750	450	162
Inconel 718^［12］（GH4169）	700	>900	141
Inconel 718^［12］（GH4169）	750	>700	134

试样	温度/℃	峰值载荷/N	应力比	频率/Hz
GH3536-1#-T0.6-L0.5-01	700	108.00	0.5	1.0
GH3536-1#-T0.6-L0.5-02	700	144.00	0.5	1.0
GH3536-1#-T0.6-L0.7-01	700	171.00	0.5	1.0
GH3536-1#-T0.6-L0.7-02	700	169.00	0.5	1.0
In718-2#- T1-L0.2-01	750	116.00	0.5	1.0
In718-2#-T1-L0.2-02	750	78.90	0.5	1.0
GH3536-2#-T1-L0.2-01	750	101.00	0.5	1.0
GH3536-2#-T1-L0.2-02	750	88.00	0.5	1.0
