氮掺杂石墨的一步电爆法制备及吸波性能

doi:10.7527/S1000-6893.2025.32766

材料工程与机械制造

本期目录 | 过刊浏览 | 高级检索

前一篇 |

氮掺杂石墨的一步电爆法制备及吸波性能

魏玉鹏¹^,²^,³, 刘乐乐¹^,², 郭荣鹏¹^,², 达怡萱¹^,², 张萌¹^,², 路钲淇¹^,², 颜学冰¹^,², 周辉¹^,², 王旭东⁴, 朱亮¹^,²()

^1.兰州理工大学材料科学与工程学院，兰州 730050
^2.兰州理工大学省部共建有色金属先进加工与再利用国家重点实验室，兰州 730050
^3.西北稀有金属材料研究院宁夏有限公司稀有金属特种材料国家重点实验室，石嘴山 753000
^4.兰州工业学院材料工程学院，兰州 730050

收稿日期:2025-09-09 修回日期:2025-10-04 接受日期:2025-11-10 出版日期:2025-12-25 发布日期:2025-12-23
通讯作者: 朱亮 E-mail:zhul@lut.edu.cn
基金资助:
国家自然科学基金(52262012);甘肃省重点研发计划-工业领域(25YFGA025);中色（宁夏）东方集团有限公司稀有金属特种材料全国重点实验室开放课题基金(SKL2021K001);甘肃省在站博士后专项(23JRRA762);甘肃省高等学校青年博士基金(2023QB-051)

One-step electrical explosion preparation of nitrogen-doped graphite and its microwave absorption properties

Yupeng WEI¹^,²^,³, Lele LIU¹^,², Rongpeng GUO¹^,², Yixuan DA¹^,², Meng ZHANG¹^,², Zhengqi LU¹^,², Xuebing YAN¹^,², Hui ZHOU¹^,², Xudong WANG⁴, Liang ZHU¹^,²()

^1.School of Materials Science and Engineering，Lanzhou University of Technology，Lanzhou 730050，China
^2.State Key Laboratory of Advanced Processing and Recycling of Nonferrous Metals，Lanzhou University of Technology，Lanzhou 730050，China
^3.State Key Laboratory of Special Rare Metal Materials，Northwest Rare Metal Materials Research Institute Ningxia Co. ，Ltd，Shizuishan 753000，China
^4.School of Materials Engineering，Lanzhou Institute of Technology，Lanzhou 730050，China

Received:2025-09-09 Revised:2025-10-04 Accepted:2025-11-10 Online:2025-12-25 Published:2025-12-23
Contact: Liang ZHU E-mail:zhul@lut.edu.cn
Supported by:
National Natural Science Foundation of China(52262012);Key Research and Development Plan of Gansu Province(25YFGA025);State Key Laboratory of Special Rare Metal Materials, China Nonferrous Metal （Ningxia） Orient Group Co., Ltd(SKL2021K001);The Postdoctoral Program at Station of Gansu(23JRRA762);University Young Doctor Support Program in Gansu Province in 2023(2023QB-051)

摘要/Abstract

摘要：

石墨烯因其优异的电导率和低密度具有很大的应用潜力，但单一石墨烯因无法满足阻抗匹配的要求，限制其在电磁波吸收领域的应用。目前氮掺杂可以优化石墨烯的微波吸收性能，然而其制备工艺繁杂且制备过程中伴随着环境污染的有机废液，因此采用低成本石墨替代石墨烯简便制备碳基吸波复合材料，具有重要的研究价值。通过一步电爆炸法在不同比例氮氩混合气氛中制备出氮掺杂石墨电磁波吸收材料。实验结果表明：在50vol%氮氩混合气氛下制备的氮掺杂石墨最小反射损耗值为-50.40 dB。在厚度为1.30 mm时，其最大有效吸收频宽可达4.24 GHz，雷达反射截面（RCS）缩减值达到36.46 dB·m²。一步电爆法制备氮掺杂石墨为低成本电磁波吸波材料的设计提供新思路。

关键词: 电爆炸, 氮掺杂石墨, 微波吸收性能, 反射损耗值, 雷达反射截面

Abstract:

Graphene exhibits significant application potential due to its excellent electrical conductivity and low density. However， the inability of pristine graphene to satisfy impedance matching criteria limits its application in the electromagnetic wave absorption field. Currently， nitrogen doping can optimize the microwave absorption properties of graphene， but the preparation process is complicated and accompanied by the generation of organic waste liquids that cause environmental pollution. Therefore， replacing graphene low-cost graphite to fabricate carbon-based wave-absorbing composite holds considerable research value. In this study， the nitrogen-doped graphite as electromagnetic wave-absorbing materials were prepared by a one-step electrical explosion method under nitrogen-argon （N₂-Ar） mixed atmospheres with different volume ratios. Experimental results demonstrate the the nitrogen-doped graphite prepared under a 50vol% N₂-Ar mixed atmosphere achieves a minimum Reflection Loss （RL） value of -50.40 dB. When the thickness is 1.30 mm， its maximum Effective Absorption Bandwidth （EAB） reaches 4.24 GHz， and the Radar Cross-Section （RCS） reduction value attains 36.46 dB m². The one-step electrical explosion method for preparing the nitrogen-doped graphite provides a new insight for the design of low-cost electromagnetic wave-absorbing materials.

Key words: electrical explosion, nitrogen-doped graphite, microwave absorption properties, reflection loss, Radar Cross-Section (RCS)

中图分类号:

V254

魏玉鹏, 刘乐乐, 郭荣鹏, 达怡萱, 张萌, 路钲淇, 颜学冰, 周辉, 王旭东, 朱亮. 氮掺杂石墨的一步电爆法制备及吸波性能[J]. 航空学报, 2026, 47(12): 432766.

Yupeng WEI, Lele LIU, Rongpeng GUO, Yixuan DA, Meng ZHANG, Zhengqi LU, Xuebing YAN, Hui ZHOU, Xudong WANG, Liang ZHU. One-step electrical explosion preparation of nitrogen-doped graphite and its microwave absorption properties[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(12): 432766.

图/表 15

图 1

图 2

图 3

图 4

图 5

图 6

图 7

图 8

图 9

图 10

图 11

图 12

表1

图 13

图 14

参考文献 52

[1]	ZHANG S J， LAN D， ZHENG J J， et al. Perspectives of nitrogen-doped carbons for electromagnetic wave absorption［J］. Carbon， 2024， 221： 118925.
[2]	HOU Z L， GAO X S， ZHANG J Y， et al. A perspective on impedance matching and resonance absorption mechanism for electromagnetic wave absorbing ［J］. Carbon， 2024， 222： 118935.
[3]	LUO W L， SUN Y， LIN Z T， et al. Flexible Ti₃C₂T _x MXene/V₂O₅ composite films for high-performance all-solid supercapacitors ［J］. Journal of Energy Storage， 2023， 62： 106807.
[4]	LUO W L， LIU Q W， ZHANG B Z， et al. Binder-free flexible Ti₃C₂T _x MXene/reduced graphene oxide/carbon nanotubes film as electrode for asymmetric super-capacitor ［J］. Chemical Engineering Journal， 2023， 474： 145553.
[5]	LUO W L， SUN Y， HAN Y Q， et al. Flexible Ti₃C₂T _x MXene/polypyrrole composite films for high-performance all-solid asymmetric supercapacitors［J］. Electrochimica Acta， 2023， 441： 141818.
[6]	WANG C J， ZHANG B Z， SUN X Y， et al. Fabrication of core-shell Fe₃O₄@polypyrrole@sodium dodecyl benzene sulfonate composite for high-performance adsorption of methylene blue and malachite green in water［J］. Separation and Purification Technology， 2024， 329： 125140.
[7]	ZHAO R， LIANG B Q， SHI Y X， et al. Recent progress of carbon-based magnetic fibers for electromagnetic wave absorption［J］. Carbon， 2024， 229： 119513.
[8]	QU N， XU G X， LIU Y K， et al. Multi-scale design of metal-organic framework metamaterials for broad-band microwave absorption［J］. Advanced Functional Materials， 2024， 35（18）： 2402923.
[9]	WANG Y， DI X C， LU Z， et al. Controllable heterogeneous interfaces of cobalt/carbon nanosheets/rGO composite derived from metal-organic frameworks for high-efficiency microwave attenuation［J］. Carbon， 2022， 187： 404-414.
[10]	REN X H， WANG J T， YIN H F， et al. Hierarchical CoFe₂O₄@PPy hollow nanocubes with enhanced micro-wave absorption ［J］. Applied Surface Science， 2022， 575： 151752.
[11]	XU J， SHU R W， WAN Z L， et al. Construction of three-dimensional hierarchical porous nitrogen-doped reduced graphene oxide/hollow cobalt ferrite composite aerogels toward highly efficient electromagnetic wave absorption［J］. Journal of Materials Science Technology， 2023， 132： 193-200.
[12]	YAO H D， ZHAO N N， HUANG D， et al. Ni/Al₂O₃ structures on defective carbon coating derived from pyrolysis of nitrogen-enriched coal tar pitch for acetylene hydrogenation［J］. Chemical Engineering Journal， 2025， 519： 165245.
[13]	BARRAZA-GARCÍA F， LÓPEZ-URÍAS F， PÉREZ-MIRANDA S， et al. P-N transition in nitrogen-doped MWCNTs synthesized from DMF/toluene precursors via aerosol assisted-chemical vapor deposition［J］. Carbon， 2025， 243： 120579.
[14]	TARIQ M R， KHAN I， AHMAD M， et al. Fabrication of polydopamine doped helical/chiral porous carbon fiber （HPCFs@PDA） and N-doped carbon layers （HPCFs@ NCLs） for their application as wave absorber with ultrawide EAB［J］. Diamond and Related Materials， 2025， 151： 111774.
[15]	NIE S H， WANG Z， JIANG X H， et al. Nitrogen-doped eugenol-group polymer carbon microspheres with high-performance microwave （2-18 GHz） absorption［J］. Materials Today Communications， 2025， 44： 112061.
[16]	TIAN L L， XIE Y L， LU J， et al. Self-assembled 3D Fe₃O₄/N-Doped graphene aerogel composite for large and fast lithium storage with an excellent cycle performance［J］. Journal of Electroanalytical Chemistry， 2022， 922： 116763.
[17]	WU Z， YAO X K， XING Y Q. A review of nitrogen-doped graphene aerogel in electromagnetic wave absorption［J］. Micromachines， 2023， 14（9）： 1762.
[18]	FU K L， ZHAO J B， LIU F， et al. Enhanced electromagnetic wave absorption of nitrogen-doped reduced graphene oxide aerogels with LaFeO₃ cluster modifications ［J］. Carbon， 2023， 210： 118071.
[19]	SHU R W， XU J， SHI J J. Construction of nitrogen-doped graphene-based ternary magnetic composite aerogel towards excellent electromagnetic absorption in the Ku-band［J］. Journal of Alloys and Compounds， 2023， 956： 170349.
[20]	SHU R W， XU J， SHI J J. Synthesis of nitrogen-doped graphene-based binary composite aerogels for ultralight-weight and broadband electromagnetic absorption［J］. Ceramics International， 2023， 49（18）： 30214-30223.
[21]	LIANG L W， WU J， WANG B， et al. Microstructure and electromagnetic wave absorption properties of FeCo/graphene composites prepared by electrical wire explosion method［J］. Applied Surface Science， 2025， 681： 161577.
[22]	LI C， HAN R Y， GENG J Y， et al. One-step preparation of pure and Cu-decorated graphite thin layers via electrical explosion in a confined environment： Physical process and product characterization［J］. Ceramics International， 2022， 48（14）： 19874-19881.
[23]	LI C， HAN R Y， BAI J， et al. One-step synthesis of structural-controlled metal-graphene nanocomposites via flash atomization and plasma-assisted reactions of electrical explosion［J］. Carbon， 2023， 213： 118296.
[24]	HAN R Y， LI C， GAO M， et al. Graphite and bismuth selenide under electrical explosion in confined environment： Exfoliation， phase transition， and surface decoration［J］. Advanced Materials Interfaces， 2023， 10（5）： 2201568.
[25]	WANG X D， ZHOU H， WEI Y P， et al. Electrical explosion spray of Ag/C composite coating and its deposition behavior［J］. Ceramics International， 2022， 48（4）： 4497-4504.
[26]	WANG X D， WEI Y P， ZHOU H， et al. Synthesis of graphene nanosheets by the electrical explosion of graphite powder confined in a tube［J］. Ceramics International， 2021， 47（15）： 21934-21942.
[27]	LI X H， SHU Y， ZHAO T K， et al. Electromagnetic wave absorption property of crosslinked holey Fe/FeO/Fe₂O₃/ RGO nanocomposite［J］. Ceramics International， 2025， 51（3）： 2974-2984.
[28]	YE X L， ZHANG H Y， YU H， et al. Synergistic design of C/SiC@SiC aerogel for enhanced thermal insulation and electromagnetic wave absorption［J］. Ceramics International， 2024， 50（21）： 43023-43031.
[29]	褚海荣，周梦雨，时双强，等. 还原氧化石墨烯吸波性能及宽频优化［J］. 材料工程， 2025， 53（3）： 117-124.
	CHU H R， ZHOU M Y， SHI S Q， et al. Microwave absorption performance and broadband absorption optimization of reduced graphene oxide［J］. Journal of Materials Engineering， 2025， 53（3）： 117-124 （in Chinese）.
[30]	MENG L Z， WANG J H， QI J Y， et al. Yolk-shell construction of Co_0.7Fe_0.3 modified with dual carbon for broadband microwave absorption［J］. Journal of Colloid and Interface Science， 2024， 659： 945-958.
[31]	HANG T Y， ZHOU L J， LI Z H， et al. Constructing gradient reflection and scattering porous framework in composite aerogels for enhanced microwave absorption ［J］. Carbohydrate Polymers， 2024， 329： 121777.
[32]	TANG W K， DONG S， CUI T Y， et al. Lightweight zirconium modified carbon-carbon composites with excellent microwave absorption and mechanical properties［J］. Composites Part A： Applied Science and Manufacturing， 2024， 180： 108102.
[33]	ZHANG M， QIAN C， ZHU R T， et al. Flower-like MoS₂ self-assembled on multiferroic Z-type Sr₃Co₂Fe₂₄O₄₁ hexaferrite for ultra-wideband microwave absorption［J］. Journal of Alloys and Compounds， 2022， 926： 166881.
[34]	YANG H L， LI C Q， MO R W， et al. Facile preparation and broadband microwave absorption of multilayered materials based on thin films of reduced graphene oxide ［J］. Carbon， 2024， 224： 119093.
[35]	YANG Y， QIAN C， HU P Q， et al. Nitrogen-doped core-shell Fe/Fe₃C@C nanocomposites for electromagnetic wave absorption ［J］. Journal of Materials Science： Materials in Electronics， 2023， 34： 1847.
[36]	TIAN S Y， LI A R， CUI J B， et al. Order effect of nitrogen and phosphorus co-doping carbon nanofibers for enhancing electromagnetic wave absorption［J］. Carbon， 2023， 203： 580-589.
[37]	BAI L， CHANG N， ZHAO M Y， et al. Broadband absorption performance of 3D-printed polyetheretherketone-based electromagnetic wave-absorbing composites［J］. Chinese Journal of Aeronautics， 2024， 37（8）： 547-558.
[38]	叶永盛，丁迪，吴海华，等. 石墨烯增强Fe₃O₄/乙基纤维素复合微球吸波性能［J］. 航空学报， 2023， 44（11）： 427549.
	YE Y S， DING D， WU H H， et al. Graphene-enhanced Fe₃O₄/ethylcellulose composite microspheres with wave absorption properties［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（11）： 427549 （in Chinese）.
[39]	TANG K K， LONG F H， ZHANG F H， et al. Research progress on high-temperature-resistant electromagnetic wave absorbers based on ceramic materials： A review［J］. Nanomaterials， 2025， 15（4）： 268.
[40]	XIE Y P， JI L， YUAN H， et al. Lamellar rGO/g-C₃N₄ nanosheets composites for electromagnetic wave absorption［J］. Chemical Physics Letters， 2025， 878： 142358.
[41]	SHI L， JIANG H T， ZHANG X M， et al. Facile synthesis of CoFe/C nanoparticle embedded in nitrogen and sulfur co-doped reduced graphene oxide nanocomposites for electromagnetic wave absorption［J］. Applied Surface Science， 2025， 682： 161765.
[42]	DONG Y Q， LI C S， ZHANG S T， et al. Prussian blue derived N-doped porous carbon/Fe₄N/rGO for broadband electromagnetic wave absorption［J］. Ceramics International， 2025， 51（3）： 3413-3422.
[43]	WANG L， MAO R X， HUANG M Q， et al. Heterogeneous interface engineering of high-density MOFs-derived Co nanoparticles anchored on N-doped RGO toward wide-frequency electromagnetic wave absorption ［J］. Materials Today Physics， 2023， 35： 101128.
[44]	ZHOU J， CHEN Y J， LI H， et al. Facile synthesis of three-dimensional lightweight nitrogen-doped graphene aerogel with excellent electromagnetic wave absorption properties［J］. Journal of Materials Science， 2017， 53（6）： 4067-4077.
[45]	XU D W， ZHANG M J， SHEN Z H， et al. Salt template assisted preparation of magnetic modified nitrogen doping hollow carbon microcapsules for broadband microwave absorption［J］. Journal of Alloys and Compounds， 2025， 1014： 178721.
[46]	ZHOU Y， ZHANG W， PAN D， et al. Absorption-reflection-transmission power coefficient guiding gradient distribution of magnetic MXene in layered composites for electromagnetic wave absorption［J］. Nano Micro Letters， 2025， 17： 147.
[47]	SHU R W， ZHANG G Y， ZHANG C， et al. Nitrogen-doping-regulated electromagnetic wave absorption properties of ultralight three-dimensional porous reduced graphene oxide aerogels［J］. Advanced Electronic Materials， 2021， 7（2）： 2001001.
[48]	WAN Z L， SHU R W， ZHANG J B， et al. Synthesis of three-dimensional porous nitrogen-doped reduced graphene oxide/multi-walled carbon nanotubes composite aerogel as lightweight and high-performance electro- magnetic wave absorbers［J］. Diamond and Related Materials， 2021， 112： 108245.
[49]	XIONG X H， ZHANG H B， LV H L， et al. Recent progress in carbon-based materials and loss mechanisms for electromagnetic wave absorption［J］. Carbon， 2024， 219： 118834.
[50]	QIAO J， LI L T， LIU J R， et al. The vital application of rare earth for future high-performance electromagnetic wave absorption materials： A review［J］. Journal of Materials Science Technology， 2024， 176： 188-203.
[51]	SHU R W， NIE L J， LIU X Y， et al. Fabrication of nitrogen-doped reduced graphene oxide/tricobalt tetraoxide composite aerogels with high efficiency， broadband microwave absorption， and good compression recovery performance［J］. Journal of Materials Science Technology， 2024， 190： 106-116.
[52]	LIU Z， WANG B， WEI S C， et al. Novel preparation of FeCo alloy/graphene foam composites for efficient microwave absorption［J］. Carbon， 2023， 215： 118452.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

合成方法		样品	主要原料	环境友好	RL_min （匹配厚度）	文献

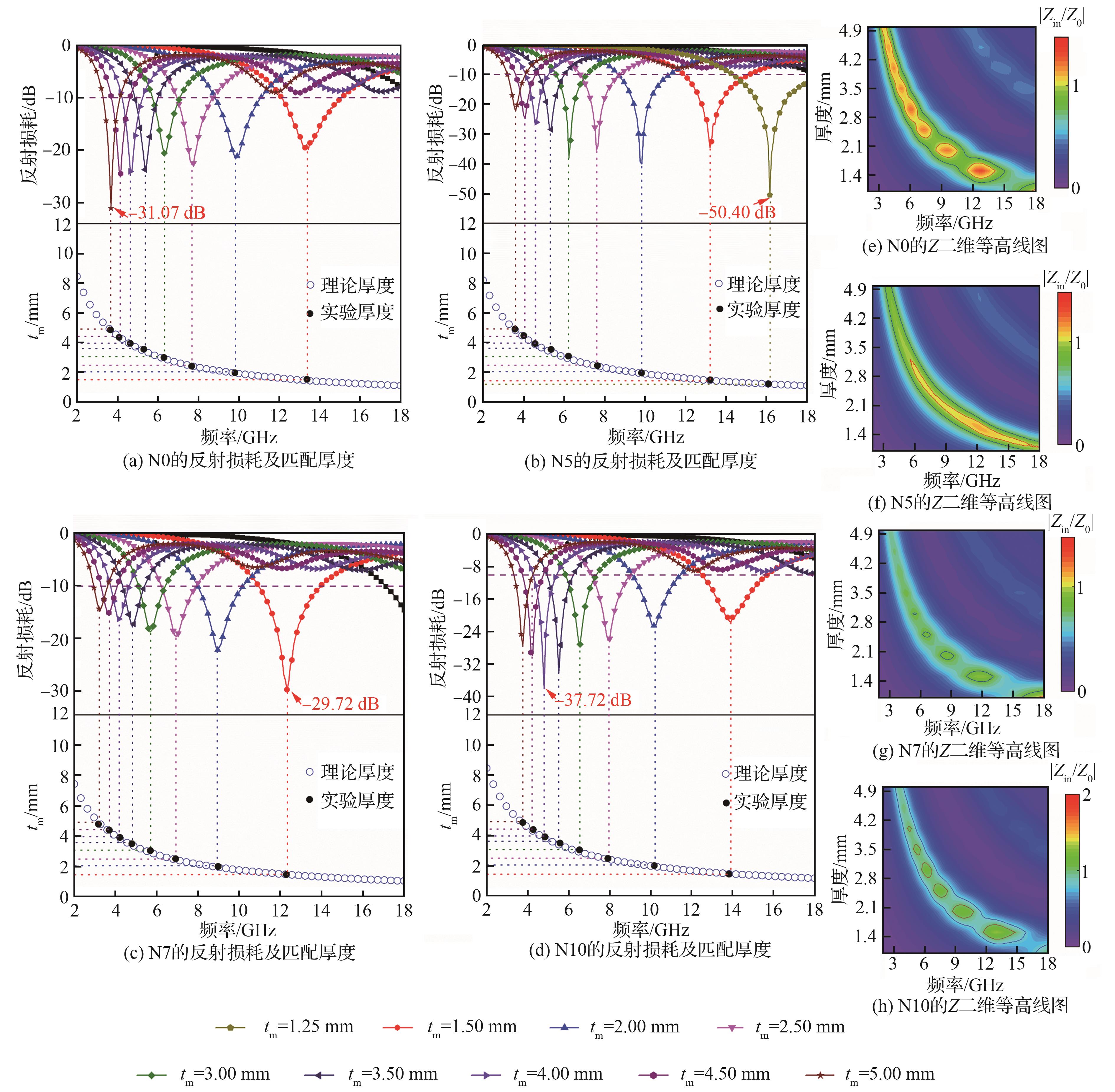

一步	粉末电爆炸法	氮掺杂石墨（N5）	石墨粉、氮和氩气	是	-50.40 dB（1.25 mm）	本文
一步	丝电爆炸法	FeCo/石墨烯复合材料	Co、Fe丝和石墨烯	是	-59.05 dB（1.50 mm）	［21］
两步	冻结-干燥+煅烧	rGO/g-C₃N₄	氧化石墨烯（GO），三聚氰胺	否	-47.98 dB（4.44 mm）	［40］
	碳化煅烧+氮化处理	Fe4N/rGO/NPC	聚氨酯泡沫胶， Fe₄［Fe（CN）₆］₃	否	-53.09 dB（2.20 mm）	［42］
	搅拌过滤干燥+煅烧	Ni@N-HCNs	EtOH， HCHO， NH₃⋅H₂O， C₆H₆O₂， NaCl， AANi	否	-37.70 dB（2.20 mm）	［45］
	静态沉淀+热压诱导	Ni@MXene	Ti₃AlC₂， NiCl₂·6H₂O， N₂H₄·H₂O， NaOH， PEG， DMF	否	-68.67 dB（2.05 mm）	［46］
	水热自组装+冷冻干燥	NGAs	氧化石墨烯， EDA	否	-56.40 dB（2.00 mm）	［47］
	水热自组装+冷冻干燥	NRGO/MWCNTs	氧化石墨烯， EDA	否	-46.30 dB（1.40 mm）	［48］
三步	重氮偶合反应+溶剂热+高温热解	CoFe/C@N， S-rGO	CoCl₂·6H₂O， FeCl₂·4H₂O， GO， DHTA， DMF	否	-53.80 dB（4.00 mm）	［41］
	Hummers法+超声干燥+煅烧	Co@N-RGO	石墨粉， Co（NO₃）₂‧6H₂O， C₄H₆N₂， CH₃OH	否	-48.90 dB（1.90 mm）	［43］
	Hummers法+水热反应+冷冻干燥处理	3D NG/Wax	石墨粉，硫酸，高锰酸钾， EDA，乙醇	否	-54.00 dB（3.20 mm）	［44］

氮掺杂石墨的一步电爆法制备及吸波性能

One-step electrical explosion preparation of nitrogen-doped graphite and its microwave absorption properties

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 15

参考文献 52

相关文章 15

编辑推荐

Metrics

本文评价

[1]	张石华, 丁坤英, 董仲伸, 于建海, 孙宇博, 张涛, 袁嘉禧, 陆锦涛. 构型熵提高稀土锆酸盐CMAS耐蚀性的作用[J]. 航空学报, 2026, 47(5): 432302-432302.
[2]	曾耀莹, 王润宁, 侯佳琪, 张雨雷, 张佳平, 李贺军. 耐极端烧蚀环境C/C复合材料研究进展[J]. 航空学报, 2025, 46(6): 531927-531927.
[3]	王庆华, 刘润芃, 闫晓军. 基于采样云纹法的CFRP正交层合板材料应变分布测量[J]. 航空学报, 2024, 45(24): 430384-430384.
[4]	牛家宏, 贾浩楠, 易法军, 彭祖军, 陈伟. 致密非晶SiCN低压热稳定性及高温导电行为[J]. 航空学报, 2022, 43(S2): 152-159.
[5]	马玉娥, 杨萌, 孙文博. 基于近场动力学理论的热障涂层热冲击开裂行为[J]. 航空学报, 2022, 43(6): 526587-526587.
[6]	王秒, 王微, 杨云龙, 檀财旺, 王刚. 钎焊时间对CoFeNiCrCu高熵钎料钎焊SiC陶瓷接头组织与性能的影响[J]. 航空学报, 2022, 43(4): 525057-525057.
[7]	黄福享, 苗恺, 鲁中良, 徐文梁, 朱伟军, 李涤尘. 辐射涂层对空心涡轮叶片定向凝固组织的影响[J]. 航空学报, 2018, 39(3): 421462-421462.
[8]	谭勇洋, 燕瑛, 李欣, 郭方亮. 针刺C/C复合材料拉伸强度及渐进失效数值预测[J]. 航空学报, 2016, 37(12): 3734-3741.
[9]	魏莹莹, 安庆龙, 蔡晓江, 陈明. 碳纤维复合材料超声扫描分层检测及评价方法[J]. 航空学报, 2016, 37(11): 3512-3519.
[10]	刘浩, 刘尚合, 苏银涛, 孙永卫, 曹鹤飞. 基于网格状ITO薄膜的航天器太阳电池阵静电放电防护[J]. 航空学报, 2015, 36(10): 3494-3500.
[11]	刘振国, 欧家骏, 胡龙, 王一博, 黄祥. 三维全五向编织预制件渗透率研究[J]. 航空学报, 2015, 36(7): 2244-2250.
[12]	刘涛, 鲁中良, 苗恺, 李涤尘. 面向空心涡轮叶片的氧化铝基陶瓷铸型高温强化制造[J]. 航空学报, 2014, 35(7): 2072-2080.
[13]	韩志勇, 张华, 王志平. 热障涂层残余应力的拉曼光谱测量及数值分析[J]. 航空学报, 2012, 33(2): 369-374.
[14]	李志强;赵隆茂;刘晓明;赵勇刚. 微爆索线型切割某战斗机舱盖的研究[J]. 航空学报, 2008, 29(4): 1049-1054.
[15]	原效坤;李树杰;张听. 用有机硅树脂YR3370连接RBSiC陶瓷[J]. 航空学报, 2007, 28(2): 451-455.
