航空发动机复杂叶片碰摩仿真方法与动力学特性分析

陶玄君¹, 于平超¹^,²(), 靳祎泽¹, 向振洋¹, 张大义³^,⁴

^1.南京航空航天大学民航学院，南京 211106
^2.南京航空航天大学民航飞机健康监测与智能维护重点实验室，南京 211106
^3.北京航空航天大学能源与动力工程学院，北京 100191
^4.北京航空航天大学航空发动机结构强度北京市重点实验室，北京 100191

收稿日期:2025-04-01 修回日期:2025-04-15 接受日期:2025-05-26 出版日期:2025-06-26 发布日期:2025-06-05
通讯作者: 于平超 E-mail:yupingchao@nuaa.edu.cn
基金资助:
国家科技重大专项（J2022-Ⅳ-0005-0022）;国家自然科学基金(52372387);民航飞机健康监测与智能维护重点实验室自主基金专项资金(NJ2024022);中国博士后科学基金(2022M711615);南京航空航天大学研究生科研与实践创新计划项目(xcxjh20240722)

Simulation method and dynamic characteristics analysis of complex blade rubbing in aero-engines

Xuanjun TAO¹, Pingchao YU¹^,²(), Yize JIN¹, Zhenyang XIANG¹, Dayi ZHANG³^,⁴

^1.College of Civil Aviation，Nanjing University of Aeronautics and Astronautics，Nanjing 211106，China
^2.Key Laboratory of Civil Aircraft Health Monitoring and Intelligent Maintenance，Nanjing University of Aeronautics and Astronautics，Nanjing 211106，China
^3.School of Energy and Power Engineering，Beihang University，Beijing 100191，China
^4.Beijing Key Laboratory of Aero-Engine Structure and Strength，Beihang University，Beijing 100191，China

Received:2025-04-01 Revised:2025-04-15 Accepted:2025-05-26 Online:2025-06-26 Published:2025-06-05
Contact: Pingchao YU E-mail:yupingchao@nuaa.edu.cn
Supported by:
National Natural Science Foundation of China(52372387);Open Funds for Key Laboratory of Civil Aircraft Health Monitoring and Intelligent Maintenance(NJ2024022);China Postdoctoral Science Foundation(2022M711615);Postgraduate Research & Practice Innovation Program of NUAA(xcxjh20240722);National Science and Technology Major Project of China （J2022-Ⅳ-0005-0022）

摘要/Abstract

摘要：

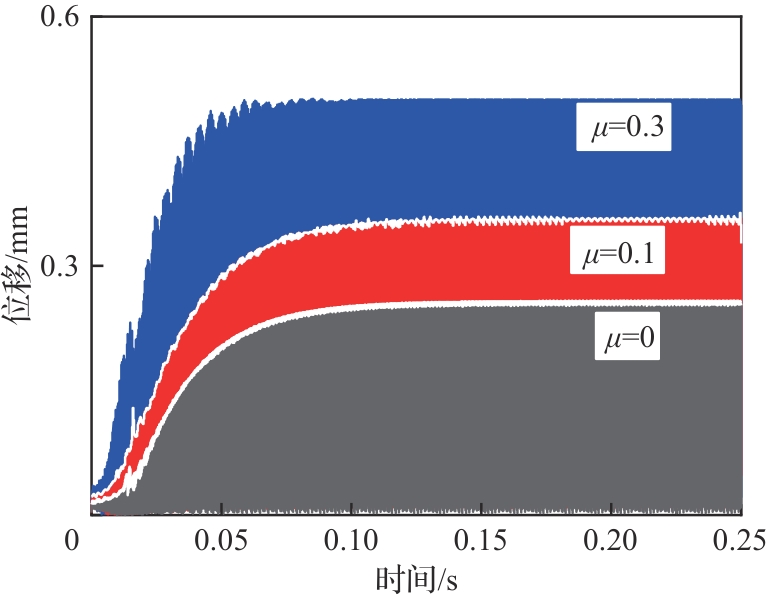

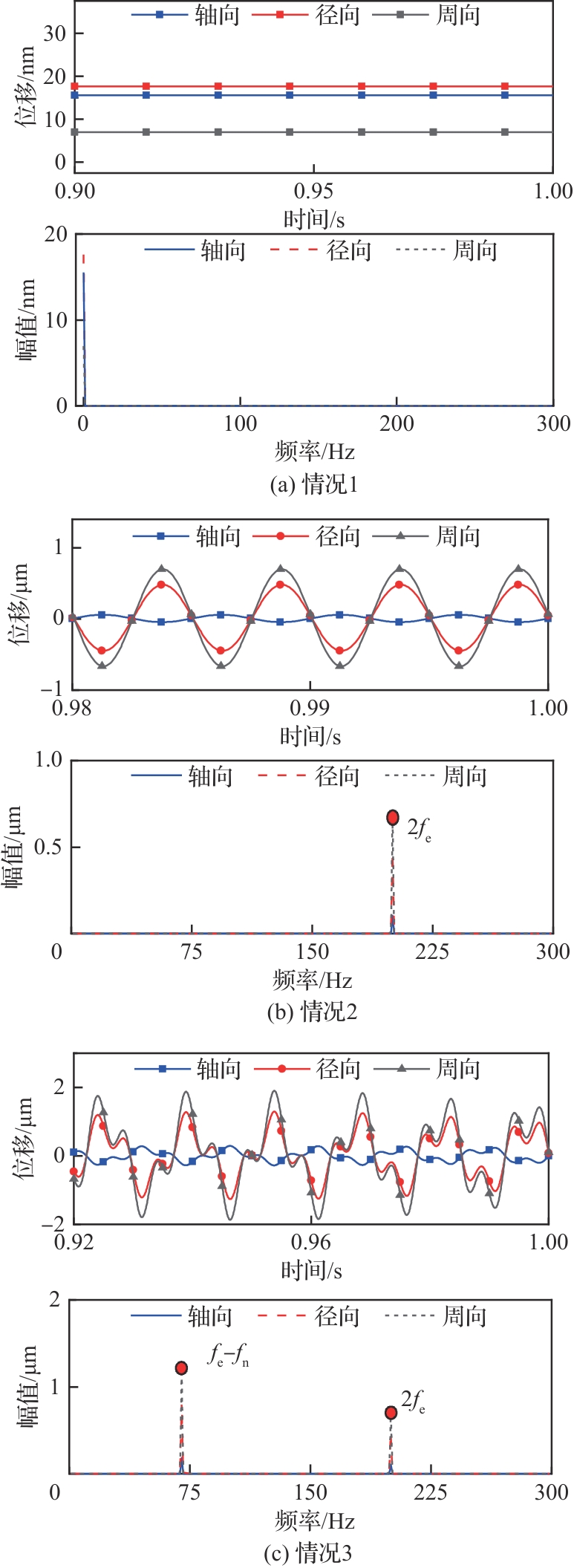

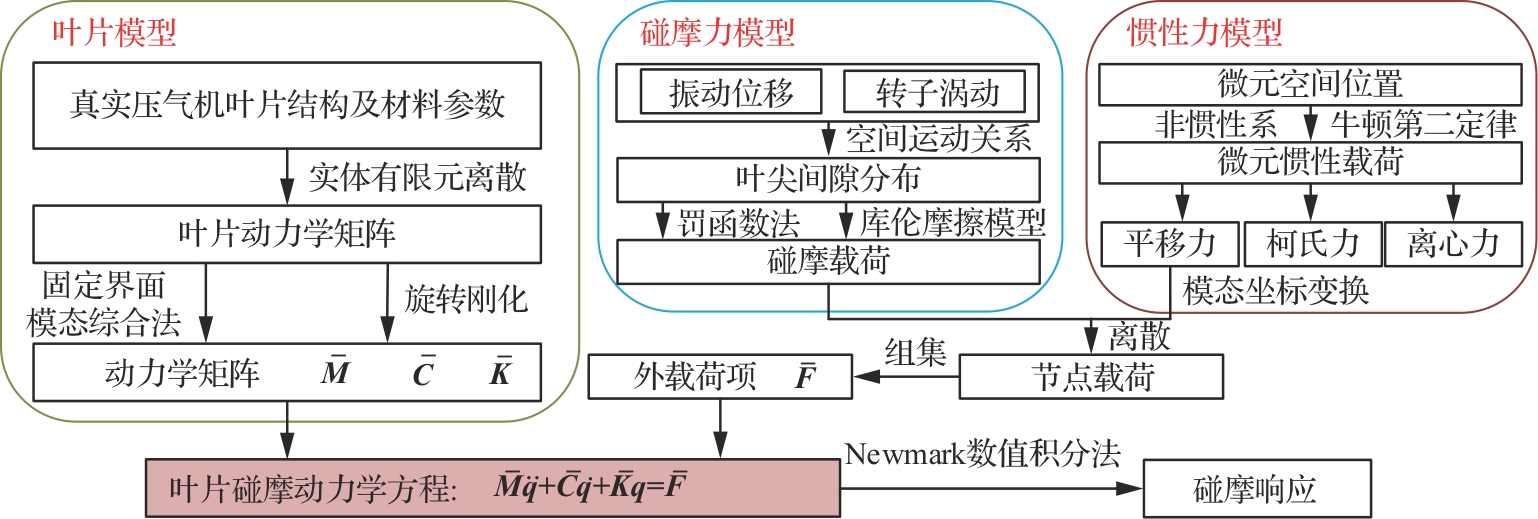

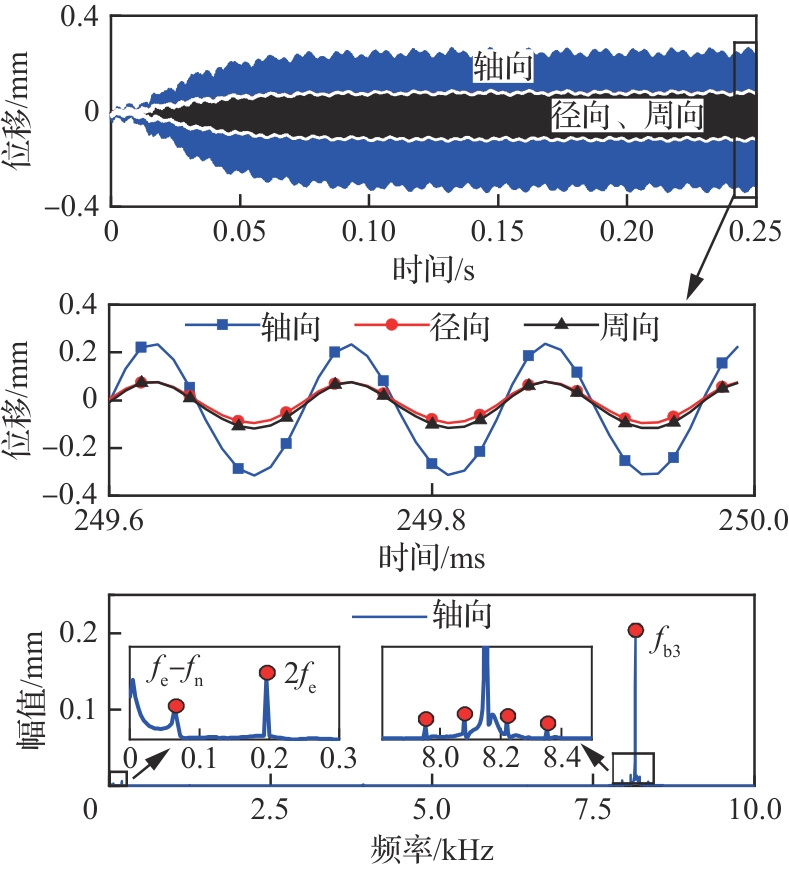

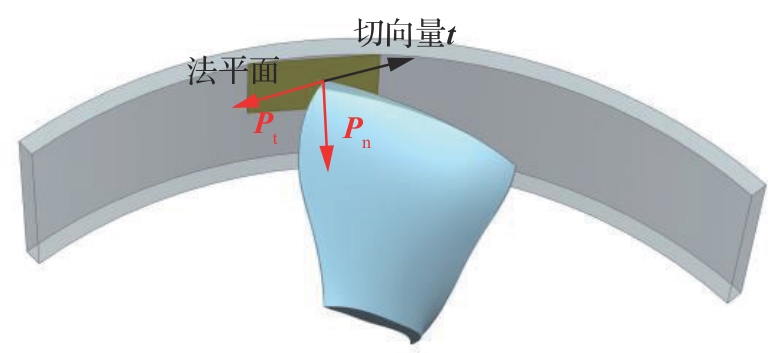

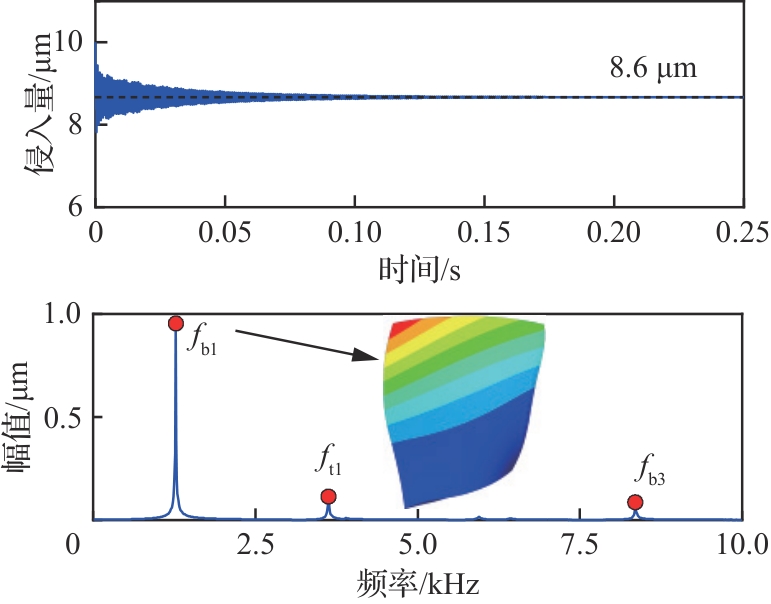

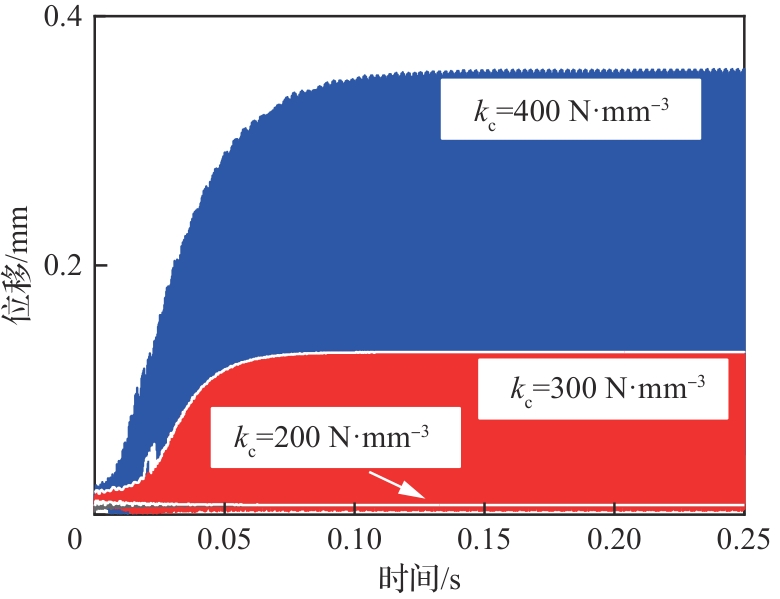

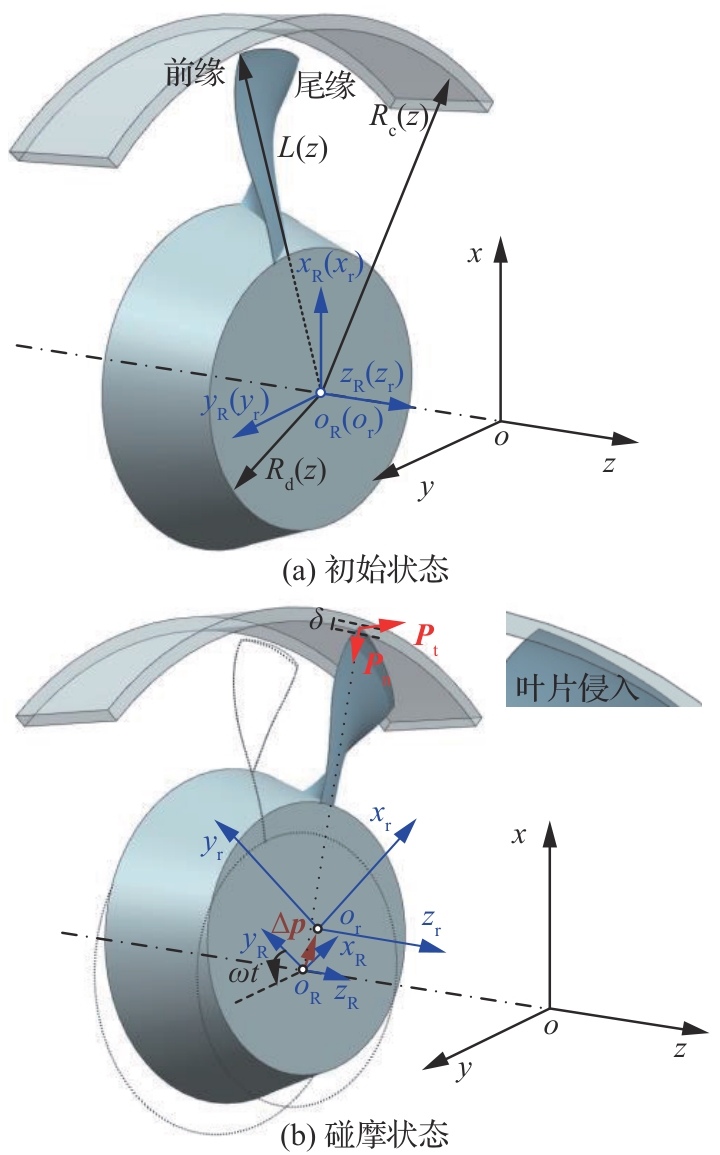

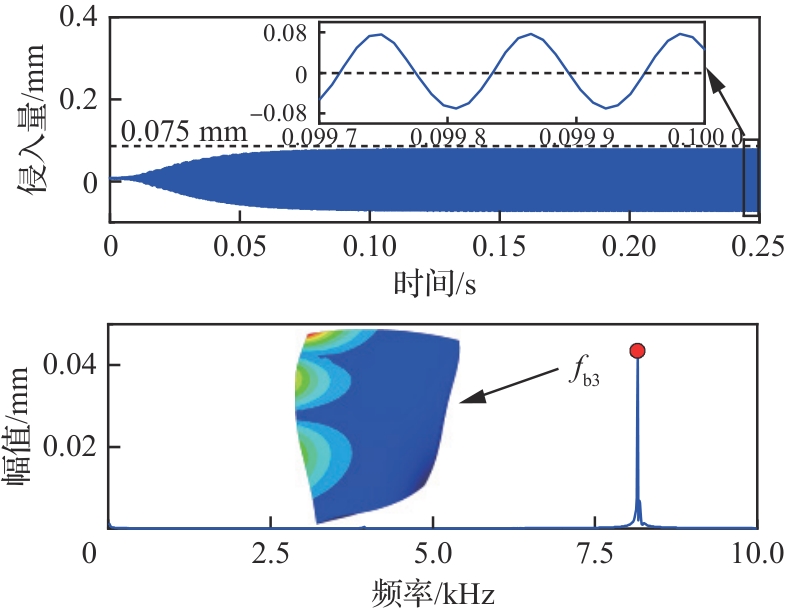

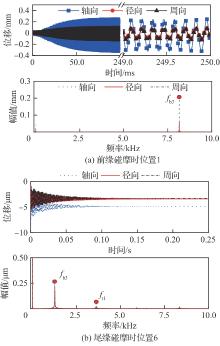

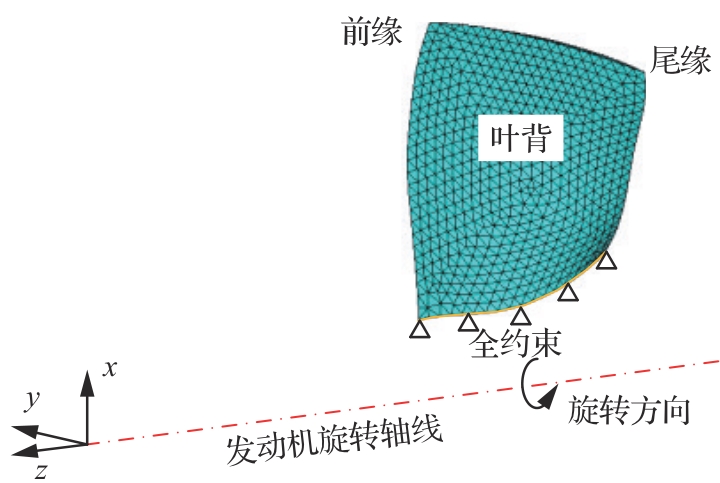

针对发动机复杂叶片开展碰摩仿真方法和动力学特性研究，考虑叶片局部接触与转子涡动影响，通过空间运动关系建立三维碰摩载荷与叶片惯性载荷模型；将上述载荷模型与降维后的叶片有限元模型进行组集，获得碰摩动力学方程；结合数值求解技术最终建立了发动机复杂叶片碰摩仿真方法。应用所提仿真方法开展某发动机压气机叶片碰摩分析，结果表明：叶尖碰摩可激发2种碰摩状态，其与碰摩位置有关，叶尖前缘碰摩时容易激发叶片间歇碰摩，此时叶片与机匣重复性的接触-分离，叶片呈现8 000 Hz的高频高幅模态振动；而叶尖尾缘碰摩则容易激发全周碰摩，此时叶片发生静变形。转子的非同步涡动则显著增加叶片碰摩行为的非线性程度，叶片振动频率将存在与涡动频率f_e、f_n相关的复杂组合频率。降低碰摩刚度、摩擦系数，能够有效抑制叶尖碰摩下叶片整体振动。本研究可为航空发动机叶片动力学分析与间隙设计提供必要的理论方法支撑。

关键词: 航空发动机, 碰摩, 三维叶片, 振动特性, 动力学模型

Abstract:

This paper focuses on the research of the rubbing simulation method and dynamic characteristics of complex engine blades. Considering the influence of local blade contact and rotor whirl， a three-dimensional rubbing load and blade inertial load model is established through the spatial motion relationship. The above load model is assembled with the reduced-dimensional finite element model of the blade to obtain the rubbing dynamic equation. Combined with numerical solution techniques， a rubbing simulation method for complex engine blades is ultimately proposed. The proposed method is applied to conduct a rubbing analysis of the compressor blades of a certain aero-engine. The results show that tip rubbing can excite two rubbing states， which are related to the rubbing position. During the leading edge of the blade tip rubbing， the intermittent rubbing of the blade is easily to be excited. At this time， the blade repeatedly contacts and separates from the casing， and the blade exhibits high-frequency and high-amplitude modal vibration at 8 000 Hz. During the trailing edge of the blade tip rubbing， the full circumferential rubbing is more likely to be excited， and the blade undergoes static deformation at this time. The non-synchronous whirl of the rotor significantly increases the nonlinearity of the blade rubbing behavior. The vibration frequency of the blade will have complex combined frequencies related to the whirl frequencies f_e and f_n. Reducing the rubbing stiffness and friction coefficient can effectively suppress the overall vibration of the blade under tip rubbing. This paper can provide necessary theoretical method support for the dynamic analysis of aero-engine blades and clearance design.

Key words: aero-engine, rubbing, three-dimensional blade, vibration characteristics, dynamic model

中图分类号:

V231.9

陶玄君, 于平超, 靳祎泽, 向振洋, 张大义. 航空发动机复杂叶片碰摩仿真方法与动力学特性分析[J]. 航空学报, 2025, 46(24): 232058.

Xuanjun TAO, Pingchao YU, Yize JIN, Zhenyang XIANG, Dayi ZHANG. Simulation method and dynamic characteristics analysis of complex blade rubbing in aero-engines[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(24): 232058.

图/表 15

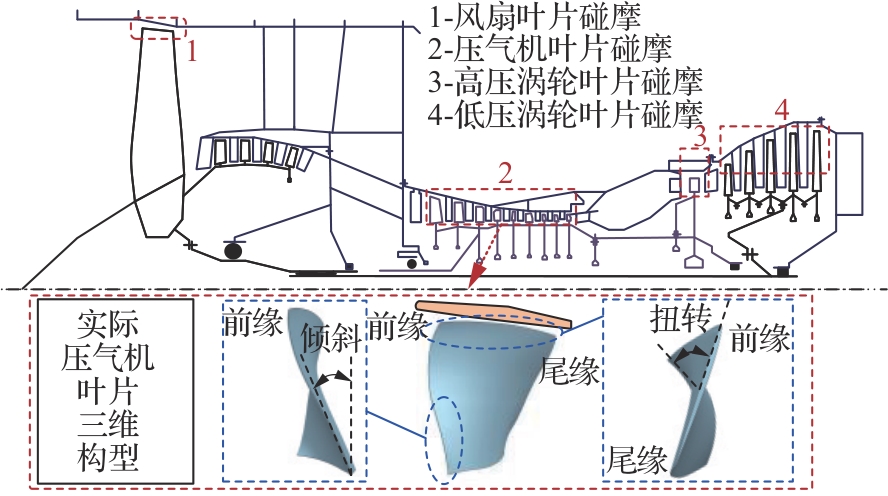

图 1

图 2

图 3

图 4

图 5

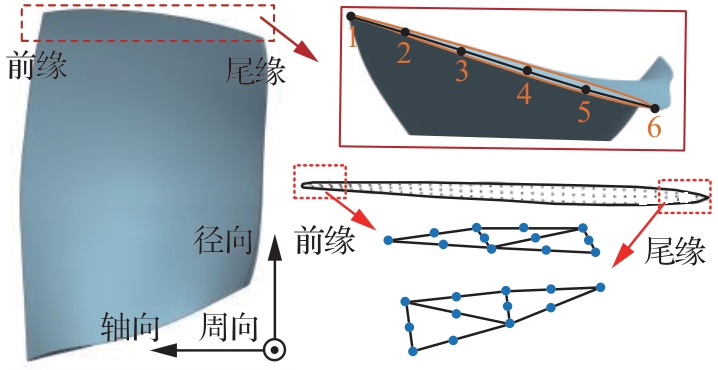

图 6

图 7

图 8

图 9

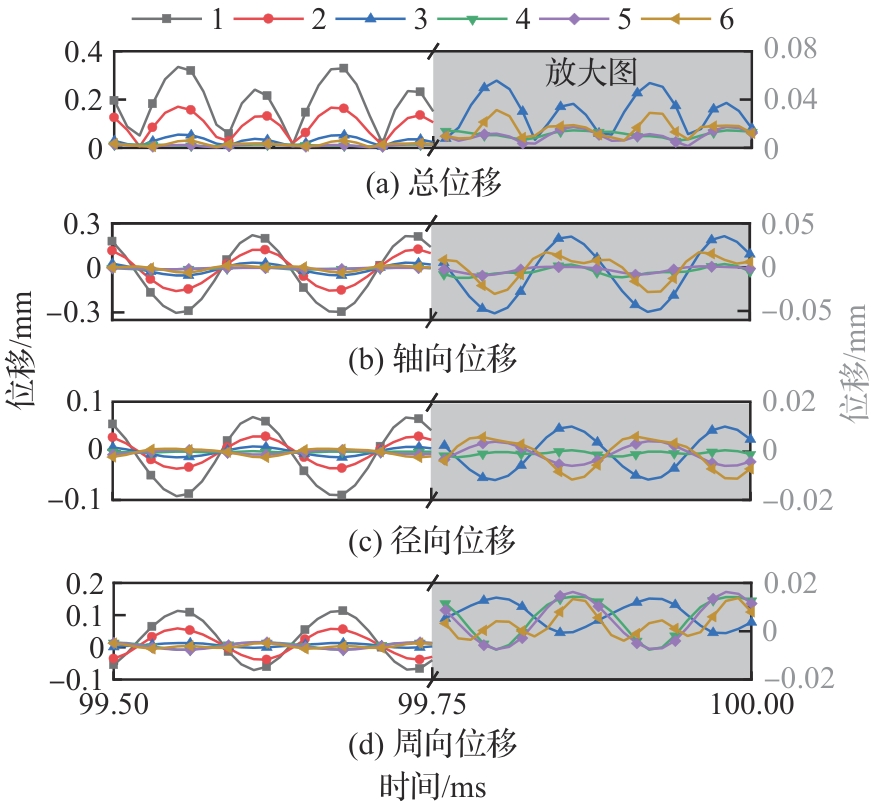

图 10

图 11

图 12

图 13

图 14

图 15

参考文献 25

[1]	DELHEZ E， NYSSEN F， GOLINVAL J C， et al. Numerical study of bladed structures with geometric and contact nonlinearities［J］. Journal of Sound and Vibration， 2023， 544： 117382.
[2]	National Transportation Safety Board. Aircraft accident report： national airlines， Inc.， DC-10-10， N60NA， near Albuquerque， New Mexico， November 3， 1973［R］. Washington， D.C.： National Transportation Safety Board， 1973.
[3]	PRABITH K， KRISHNA P I R. The numerical modeling of rotor-stator rubbing in rotating machinery： a comprehensive review［J］. Nonlinear Dynamics， 2020， 101（2）： 1317-1363.
[4]	于平超，陶玄君，刘中华，等. 航空燃气涡轮发动机碰摩研究现状与展望［J］. 航空发动机， 2023， 49（1）： 1-17.
	YU P C， TAO X J， LIU Z H， et al. Research status and prospect of rubbing problem on aircraft gas turbine engines［J］. Aeroengine， 2023， 49（1）： 1-17 （in Chinese）.
[5]	陈予恕，张华彪. 航空发动机整机动力学研究进展与展望［J］. 航空学报， 2011， 32（8）： 1371-1391.
	CHEN Y S， ZHANG H B. Review and prospect on the research of dynamics of complete aero-engine systems［J］. Acta Aeronautica et Astronautica Sinica， 2011， 32（8）： 1371-1391 （in Chinese）.
[6]	LEGRAND M， BATAILLY A， MAGNAIN B， et al. Full three-dimensional investigation of structural contact interactions in turbomachines［J］. Journal of Sound and Vibration， 2012， 331（11）： 2578-2601.
[7]	于平超，侯丽，王存. 含端面封严的转子动力学建模及振动特性分析［J］. 推进技术， 2023， 44（12）： 135-150.
	YU P C， HOU L， WANG C. Dynamic modeling and vibration characteristics analysis of rotor with end face seal［J］. Journal of Propulsion Technology， 2023， 44（12）： 135-150 （in Chinese）.
[8]	YU P C， JIANG K， JIN Y Z， et al. Modeling hysteresis behavior of spline coupling and its application in rotodynamic prediction［J］. Mechanical Systems and Signal Processing， 2025， 230（1）： 112598.
[9]	YU P C， MA Y H， HONG J， et al. Application of complex nonlinear modes to determine dry whip motion in a rubbing rotor system［J］. Chinese Journal of Aeronautics， 2021， 34（1）： 209-225.
[10]	于平超，陈果，王存，等. 碰摩约束下柔性转子模态特性及其计算方法［J］. 航空学报， 2020， 41（12）： 224029.
	YU P C， CHEN G， WANG C， et al. Modal characteristics and calculation method for flexible rotor system with rubbing constraint［J］. Acta Aeronautica et Astronautica Sinica， 2020， 41（12）： 224029 （in Chinese）.
[11]	LI Y Q， WEN C M， LUO Z， et al. Bifurcation studies of a bolted-joint rotor system subjected to fixed-point rubbing fault［J］. Nonlinear Dynamics， 2022， 110（4）： 3045-3073.
[12]	杨洋，曹登庆，王德友，等. 双盘悬臂转子的不平衡-定点碰摩耦合故障研究［J］. 航空动力学报， 2016， 31（2）： 307-316.
	YANG Y， CAO D Q， WANG D Y， et al. Study on imbalance-fixed point rubbing coupling faults of dual-disc cantilever rotor［J］. Journal of Aerospace Power， 2016， 31（2）： 307-316 （in Chinese）.
[13]	SINHA S K. Non-linear dynamic response of a rotating radial Timoshenko beam with periodic pulse loading at the free-end［J］. International Journal of Non-Linear Mechanics， 2005， 40（1）： 113-149.
[14]	MA H， TAI X Y， HAN Q K， et al. A revised model for rubbing between rotating blade and elastic casing［J］. Journal of Sound and Vibration， 2015， 337： 301-320.
[15]	肖贾光毅，陈勇，欧阳华，等. 复合材料风扇叶片-机匣碰摩振动的数值模拟［J］. 航空动力学报， 2019， 34（5）： 997-1009.
	XIAO J G Y， CHEN Y， OUYANG H， et al. Numerical investigation of composite fan blade vibration characteristics due to blade-casing rub［J］. Journal of Aerospace Power， 2019， 34（5）： 997-1009 （in Chinese）.
[16]	陈大玮，肖贾光毅，陈勇. 宽弦风扇叶片造型对碰摩振动的影响规律［J］. 航空动力学报， 2021， 36（12）： 2524-2536.
	CHEN D W， XIAO J G Y， CHEN Y. Influence law of blade profiling of wide-chord fan on rub-induced vibration［J］. Journal of Aerospace Power， 2021， 36（12）： 2524-2536 （in Chinese）.
[17]	PIOLLET E， NYSSEN F， BATAILLY A. Blade/casing rubbing interactions in aircraft engines： Numerical benchmark and design guidelines based on NASA rotor 37［J］. Journal of Sound and Vibration， 2019， 460： 114878.
[18]	COLAÏTIS Y， BATAILLY A. The harmonic balance method with arc-length continuation in blade-tip/casing contact problems［J］. Journal of Sound and Vibration， 2021， 502： 116070.
[19]	肖贾光毅，肖志成，唐旭，等. 风扇叶片-柔性机匣碰摩动力学模型及应用［J/OL］. 上海交通大学学报，（2024-09-01）［2025-03-19］. .
	XIAO J G Y， XIAO Z C， TANG X， et al. A Fan Blade-Flexible Casing Rubbing Dynamic Model and Its Application［J/OL］. Journal of Shanghai Jiao Tong University，（2024-09-01）［2025-03-19］. （in Chinese）.
[20]	XIAO J G Y， CHEN Y， TIAN J， et al. Numerical investigation of rub-induced composite fan blade vibrations and abradable coating removals［J］. Composite Structures， 2019， 226： 111274.
[21]	WU Z Y， ZHAO L C， YAN H， et al. Multi-blade rubbing characteristics of the shaft-disk-blade-casing system with large rotation［J］. Applied Mathematics and Mechanics， 2024， 45（1）： 111-136.
[22]	YANG Y， OUYANG H J， WU X L， et al. Bending-torsional coupled vibration of a rotor-bearing-system due to blade-casing rub in presence of non-uniform initial gap［J］. Mechanism and Machine Theory， 2019， 140： 170-193.
[23]	JIN M， WANG A L， WANG Q S， et al. Rub-impact dynamic analysis of the central tie rod rotor-blade-casing coupling system with the Hirth couplings connection［J］. Journal of Vibration Engineering & Technologies， 2024， 12（2）： 1479-1503.
[24]	YU P C， CHEN G， LI L X， et al. Modal analysis strategy and nonlinear dynamic characteristics of complicated aero-engine dual-rotor system with rub-impact［J］. Chinese Journal of Aeronautics， 2022， 35（1）： 184-203.
[25]	李鸿晶，王通，廖旭. 关于Newmark-β法机理的一种解释［J］. 地震工程与工程振动， 2011， 31（2）： 55-62.
	LI H J， WANG T， LIAO X. An interpretation on Newmark beta methods in mechanism of numerical analysis［J］. Earthquake Engineering and Engineering Dynamics， 2011， 31（2）： 55-62 （in Chinese）.
