镍基单晶飞秒激光制造气膜孔疲劳断裂行为 航空学报    2026, 47 (5): 432400-432400.   DOI: 10.7527/S1000-6893.2025.32400

图 13 裂纹扩展的原位观察

正文中引用本图/表的段落

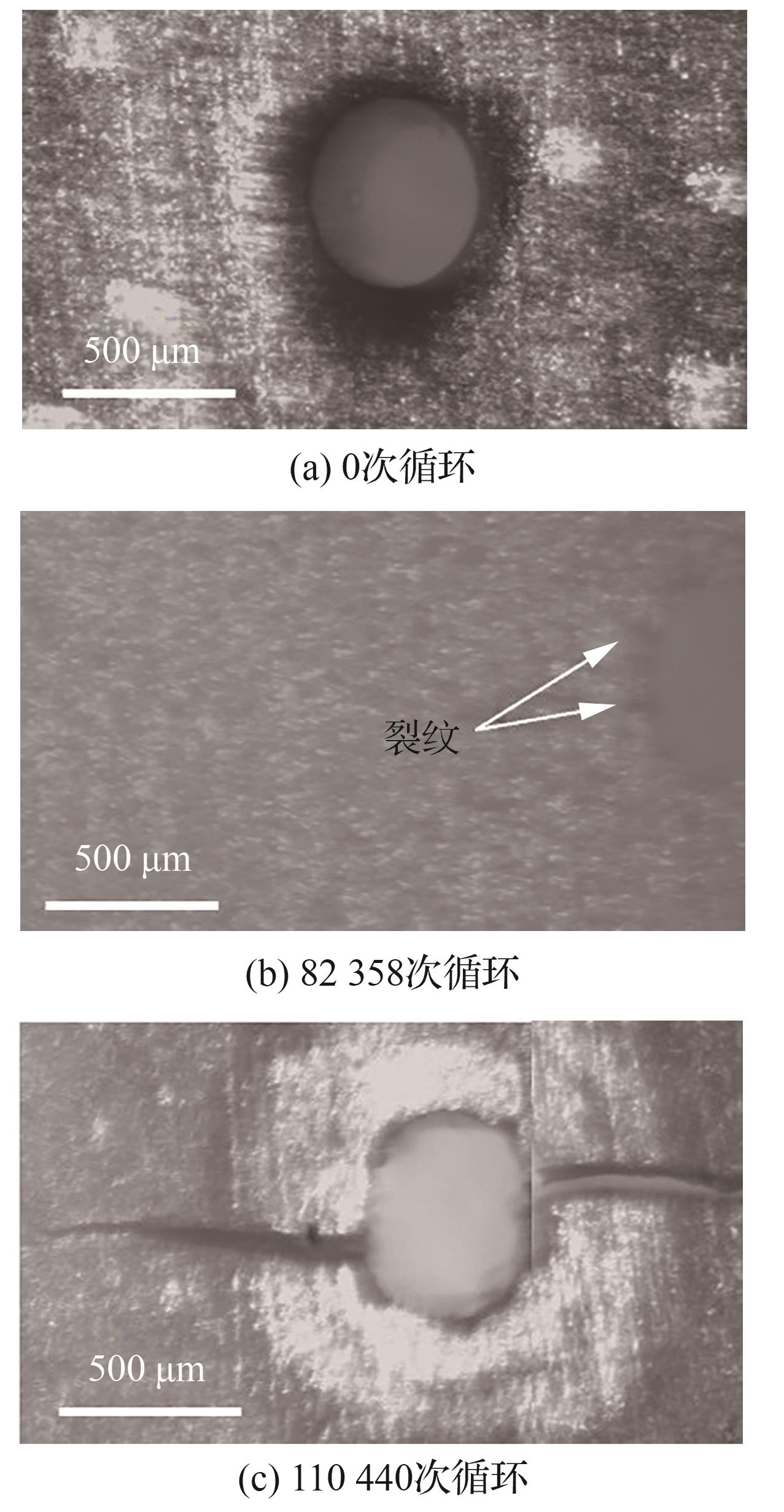

图13展示了典型的气膜孔处裂纹的萌生和扩展特征。一般而言，裂纹起源于孔边缺陷处，在约7万次循环后出现微裂纹，随后在82 358次孔边多源起裂，裂纹长度为100~300 μm，并逐渐出现汇合趋势（图13（b））。随着裂纹进一步扩展，裂纹扩展路径为沿着垂直于应力加载方向的Ⅰ型单个主裂纹（图13（c）），该裂纹长度扩展至约1.2 mm时试样撕裂破坏。气膜孔两侧常表现出非同时起裂多源裂纹的特征，此外，当孔左右两侧同时起裂时，它们会表现出相对稳定扩展特点；然而，当出现单侧主裂纹扩展时，试样呈现出类似偏心加载，裂纹扩展速率呈加速趋势，裂纹尖端应力迅速增加，导致试样在相对较少的循环后破裂。一旦孔两侧同时出现裂纹，剩余疲劳寿命约为总疲劳寿命的20%左右。
