镍基单晶飞秒激光制造气膜孔疲劳断裂行为 航空学报    2026, 47 (5): 432400-432400.   DOI: 10.7527/S1000-6893.2025.32400

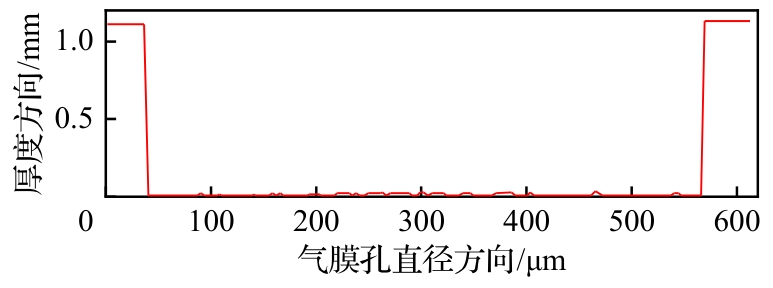

图 7 沿厚度方向的几何轮廓

正文中引用本图/表的段落

观测飞秒激光制造气膜孔结构，获得了沿厚度方向的典型几何轮廓如图7所示。经统计分析，相同制孔参数下气膜孔孔型具有很好的一致性，孔直径误差在±0.01 mm，孔型平均锥度约为0.19°，且呈现倒截头锥几何特征，该锥角低于传统激光钻孔中通常观察到的锥角（约4°左右）。气膜孔的上表面（激光入射面）平均直径为0.530 mm，下表面（激光穿透面）平均直径为0.523 mm，与设计尺寸的最大偏差为6%。
