考虑TRI效应影响的航发尾流红外特性数值研究

doi:10.7527/S1000-6893.2025.32986

流体力学与飞行力学

本期目录 | 过刊浏览 | 高级检索

前一篇 |

考虑TRI效应影响的航发尾流红外特性数值研究

李高翔¹, 于贤君¹, 胡海洋²(), 王强², 李一涵², 陈一伟²

^1.北京航空航天大学航空发动机研究院，北京 102206
^2.北京航空航天大学能源与动力工程学院，北京 102206

收稿日期:2025-10-29 修回日期:2025-11-25 接受日期:2025-12-30 出版日期:2026-01-16 发布日期:2026-01-15
通讯作者: 胡海洋 E-mail:09451@buaa.edu.cn
基金资助:
国家科技重大专项（J2019-Ⅲ-0009-0053）

Numerical study on infrared characteristics of aero-engine exhaust plume considering TRI effects

Gaoxiang LI¹, Xianjun YU¹, Haiyang HU²(), Qiang WANG², Yihan LI², Yiwei CHEN²

^1.Research Institute of Aero-Engine，Beihang University，Beijing 102206，China
^2.School of Energy and Power Engineering，Beihang University，Beijing 102206，China

Received:2025-10-29 Revised:2025-11-25 Accepted:2025-12-30 Online:2026-01-16 Published:2026-01-15
Contact: Haiyang HU E-mail:09451@buaa.edu.cn
Supported by:
National Science and Technology Major Project （J2019-Ⅲ-0009-0053）

摘要/Abstract

摘要：

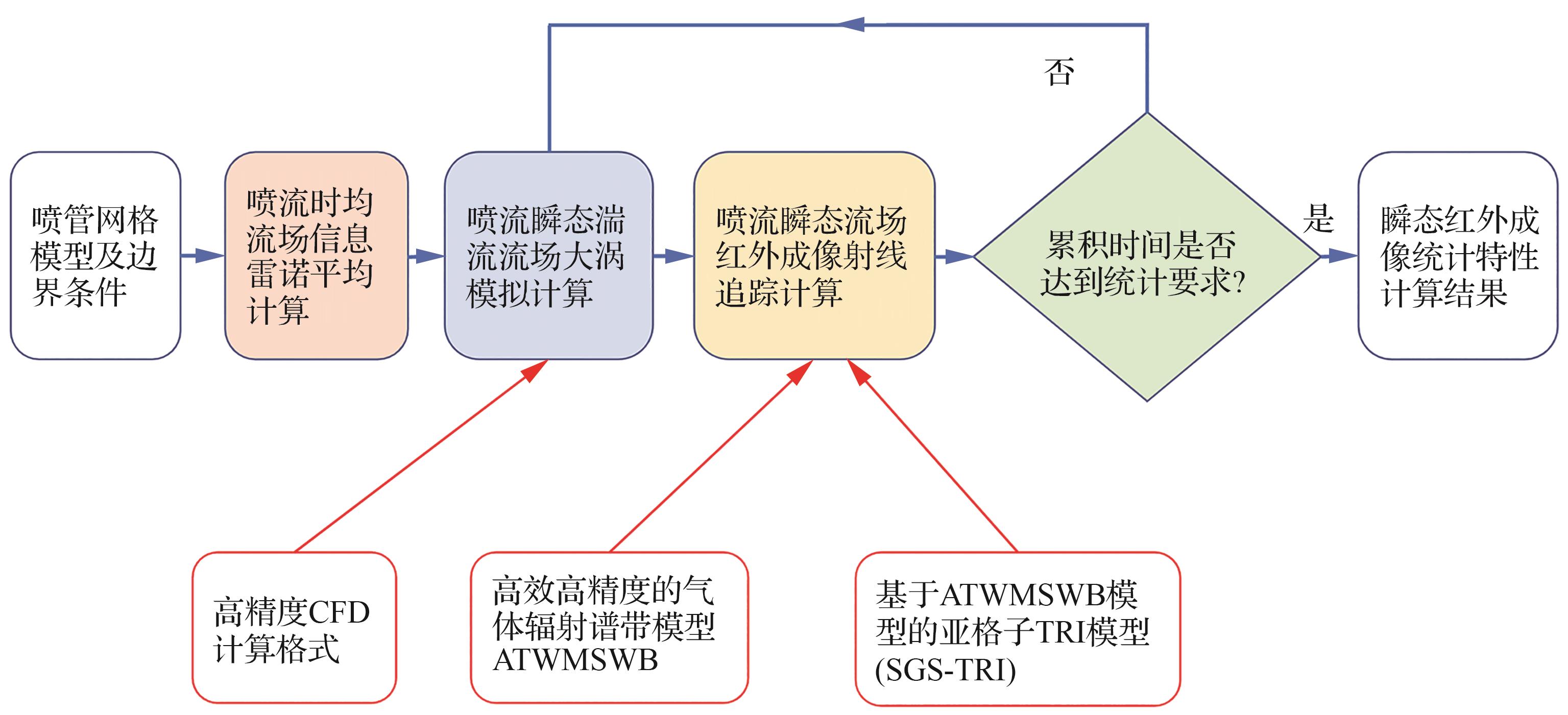

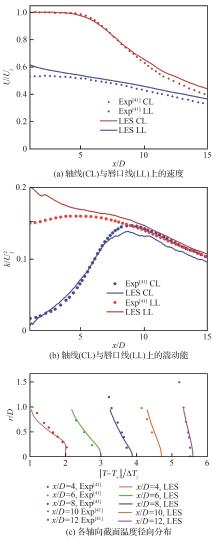

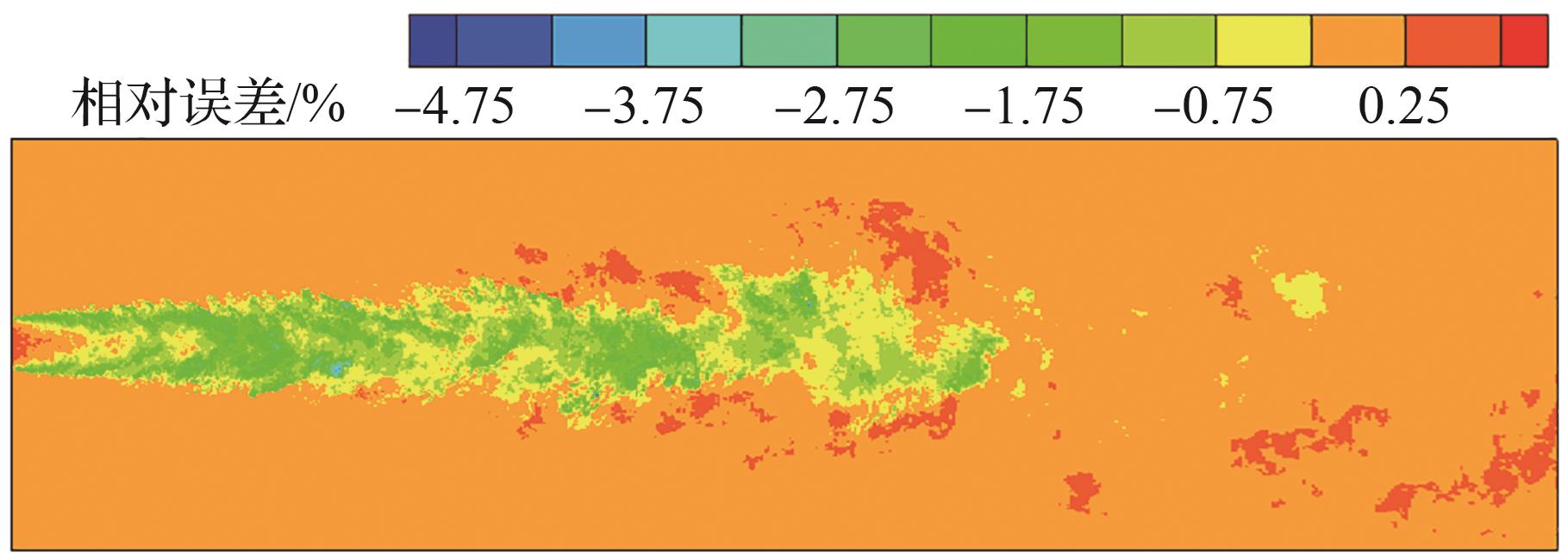

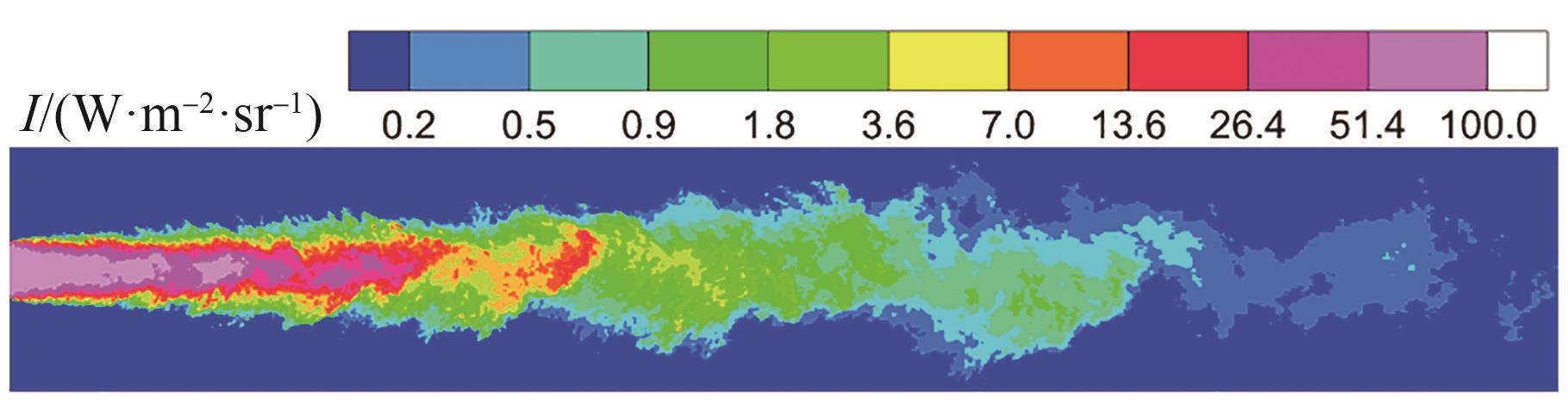

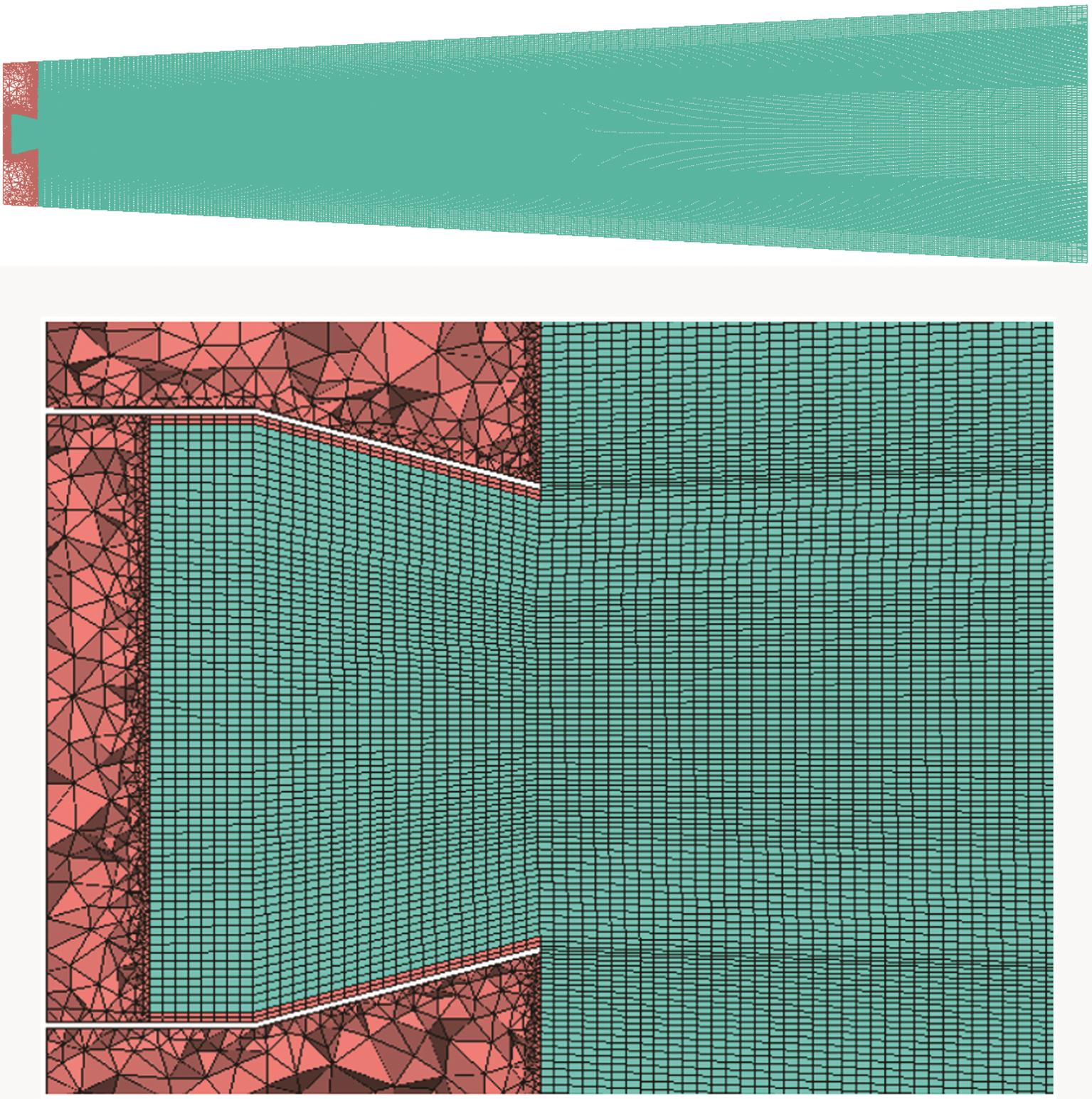

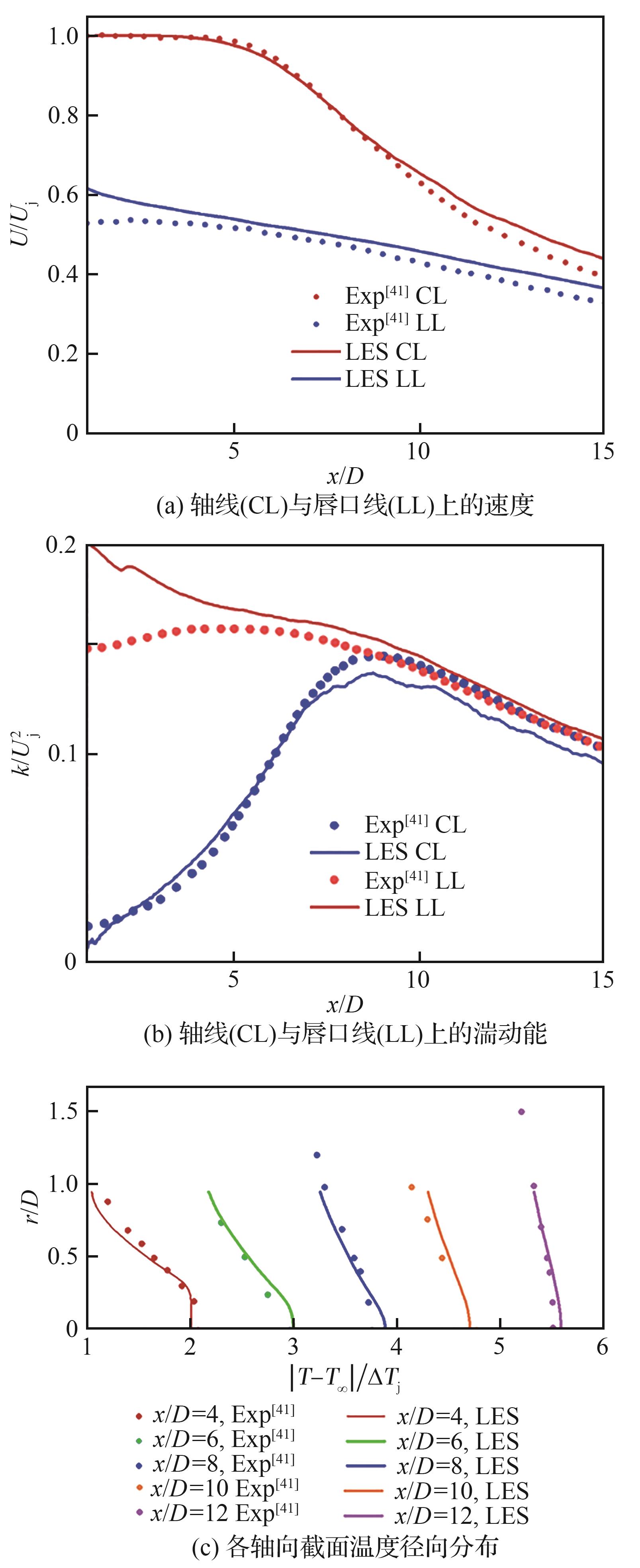

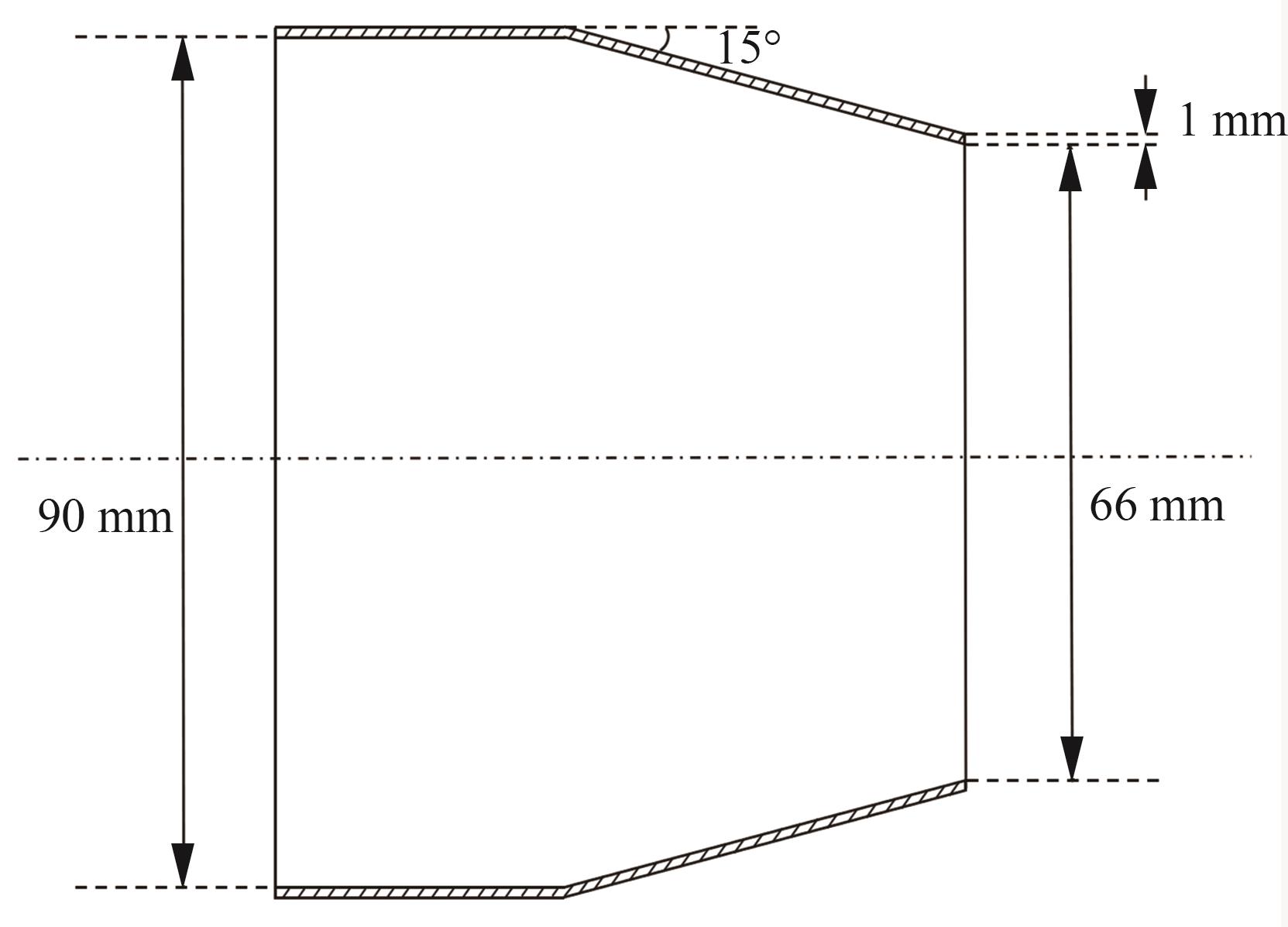

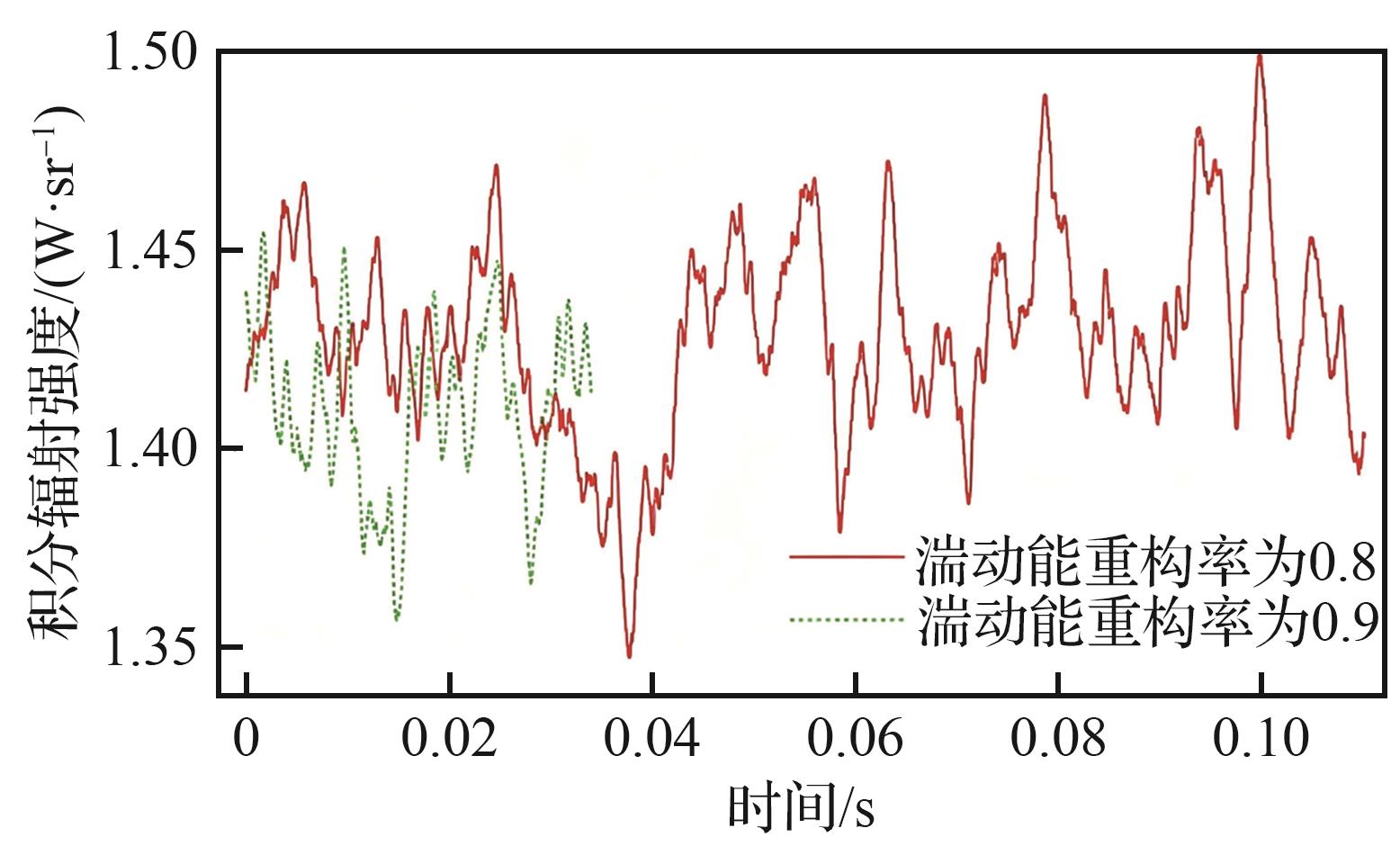

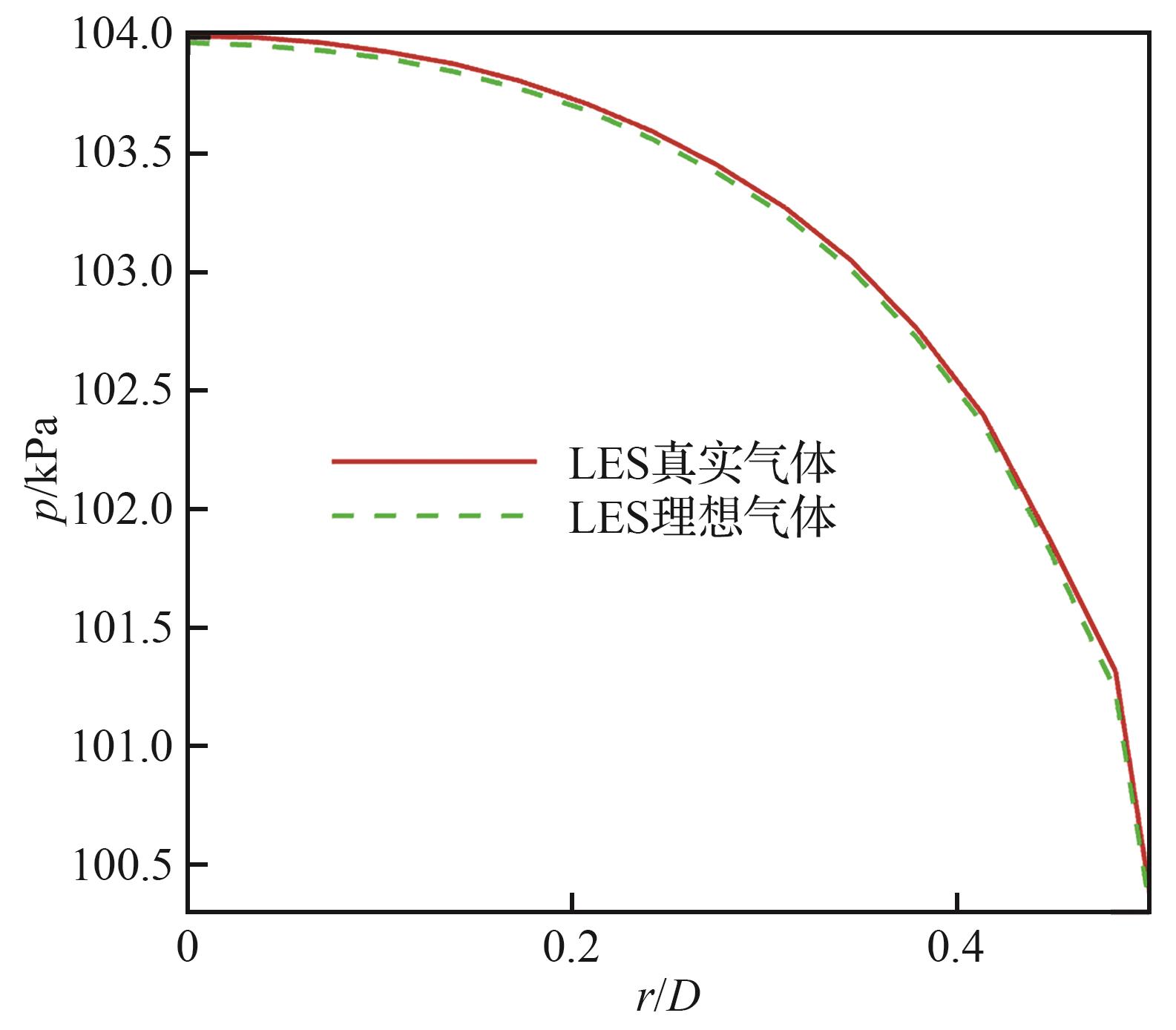

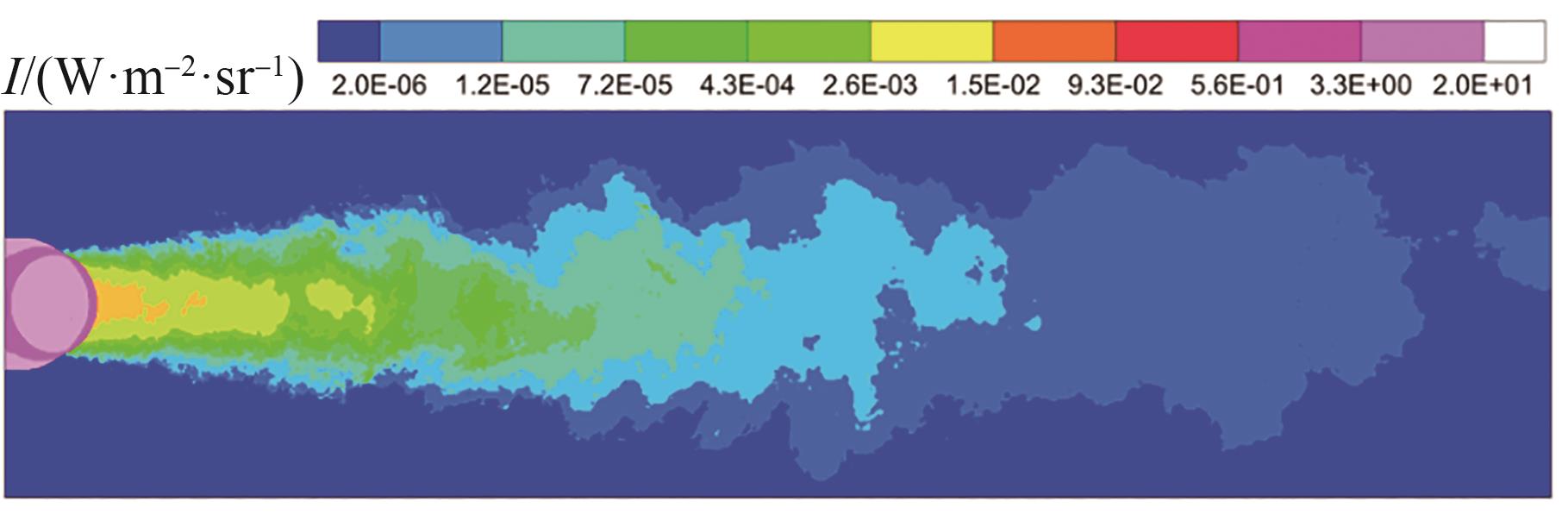

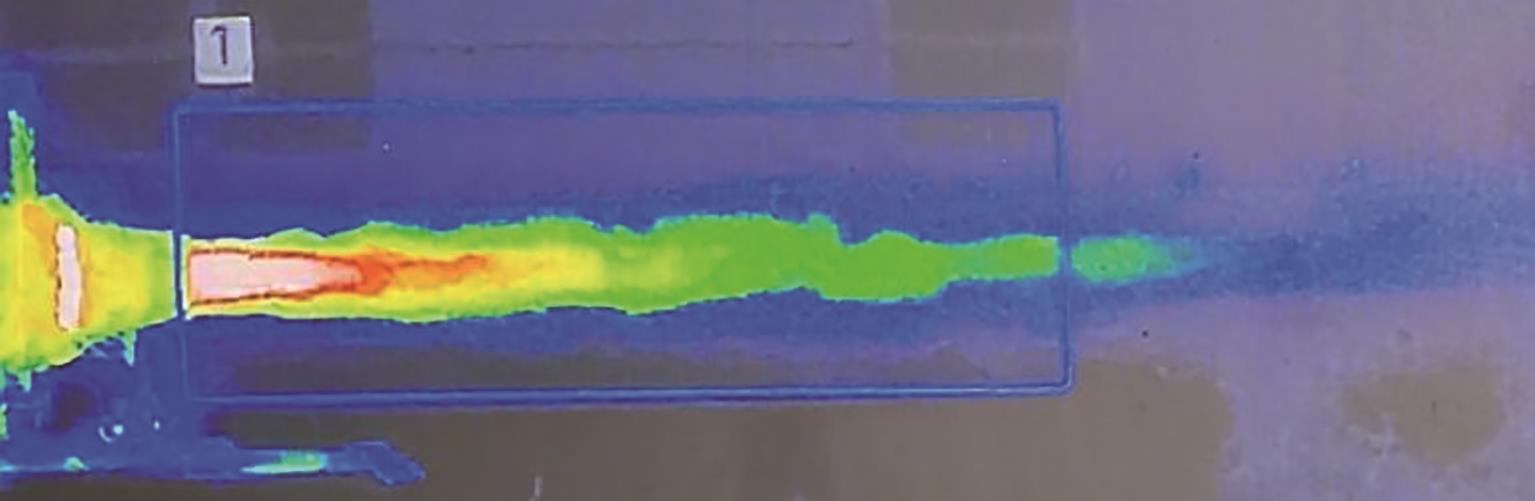

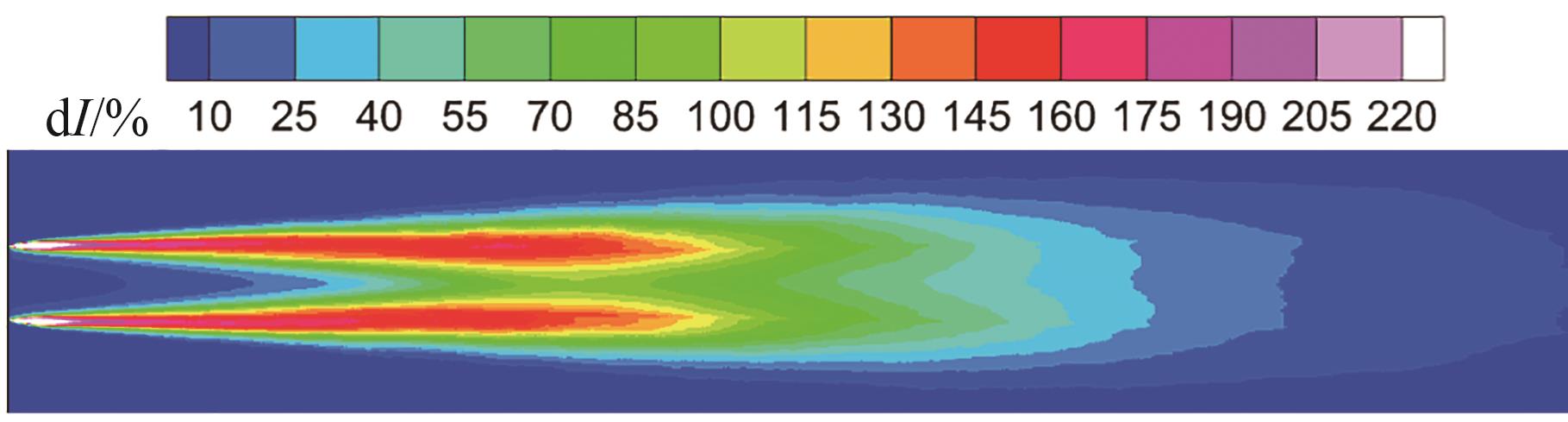

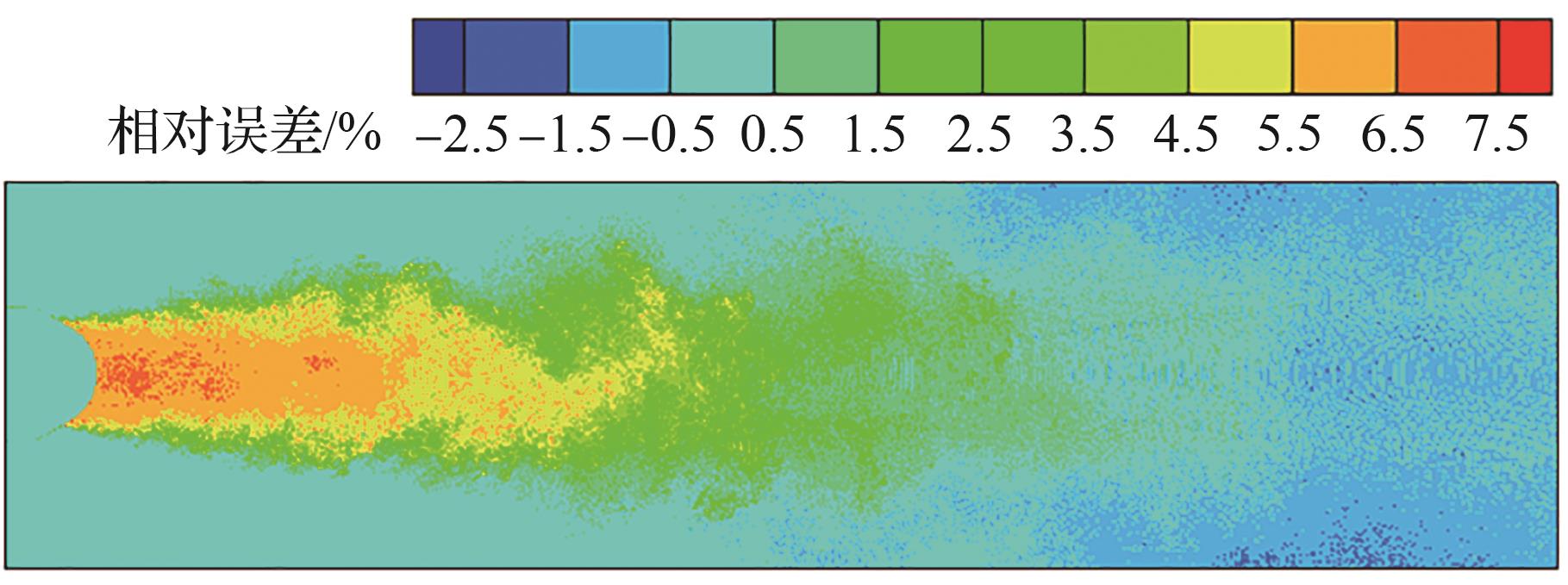

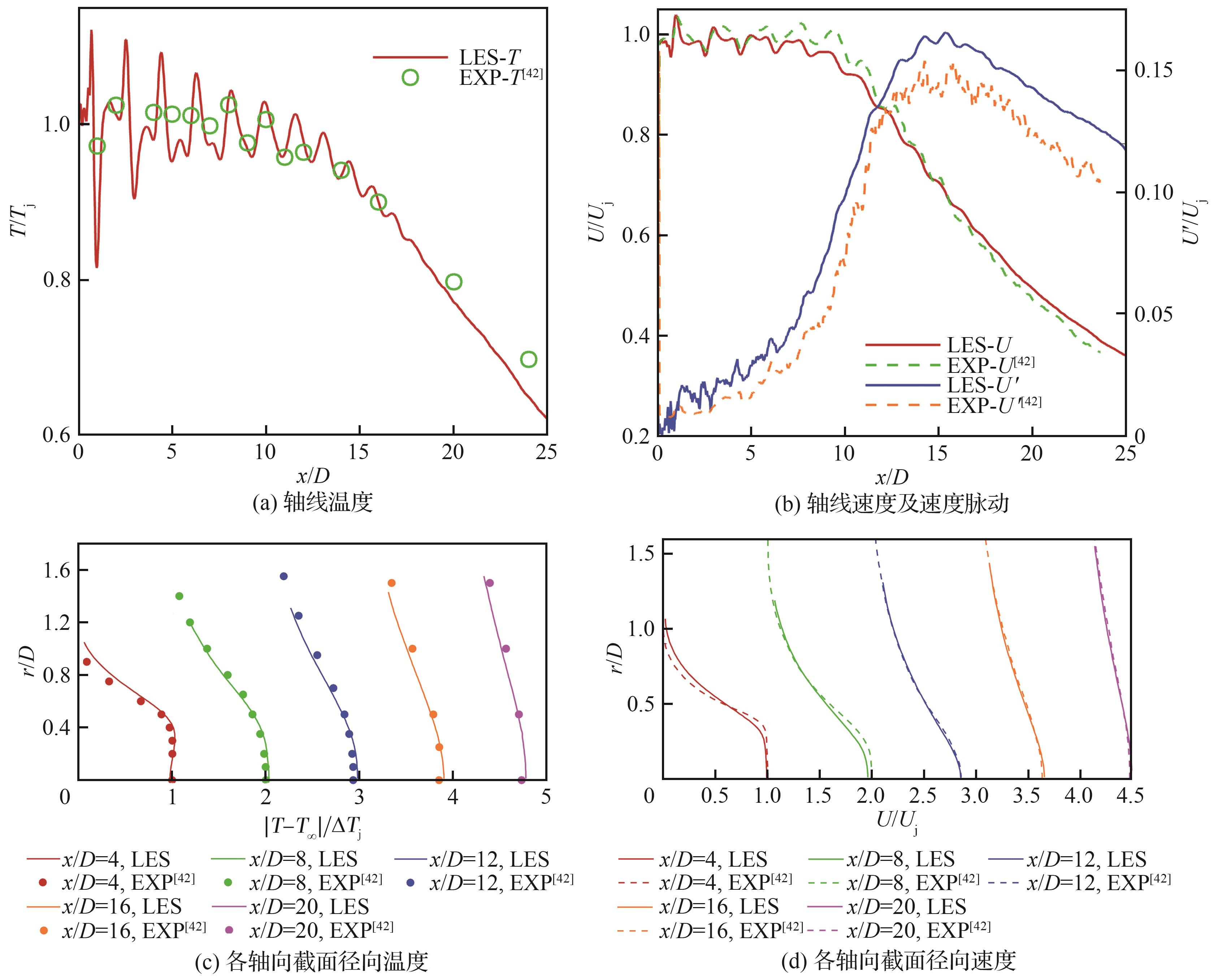

发展了结合嵌入式大涡模拟（ELES）与大气透射率加权多组分宽带（ATWMSWB）k分布气体辐射模型的碳氢燃料排气系统红外特性数值计算软件ESTRI。并分别对比亚声速与超声速喷管尾流场参数分布测量数据、瞬态流场遥感红外成像逐线计算（LBL）结果，验证了ELES与ATWMSWB模型的可靠性。通过对小型航空发动机排气系统尾喷流积分辐射强度进行测量，并与数值计算结果对比，进一步验证了ESTRI软件对湍流燃气射流时均红外信号的计算精度。在此基础上数值研究了排气系统红外特性计算中常被忽视的3个因素：湍流与辐射相互干扰特性（TRI）、发动机吸入环境空气湿度、真实气体效应，对其3.7~4.8 μm波段红外信号的影响。结果表明，TRI特性对燃气喷流红外特性影响显著，且随探测距离的增加而略有增大；发动机吸入环境空气中的水蒸气对其尾喷流近距离红外信号的影响很小，但对其远距离红外信号的贡献可达1/3；真实气体效应对燃气喷流红外信号也有可见影响。

关键词: 嵌入式大涡模拟（ELES）, 湍流-辐射相互干扰（TRI）, 尾喷流, 红外辐射, 气体辐射模型

Abstract:

This study developed the ESTRI numerical simulation software for infrared characteristics of hydrocarbon-fueled exhaust systems by integrating Embedded Large Eddy Simulation （ELES） and the Atmospheric Transmissivity Weighted Multi-Species Wide-Band （ATWMSWB） k-distribution gas radiation model. The reliability of the ELES and ATWMSWB models was verified by comparing with measurement data of flow field parameter distributions for both subsonic and supersonic nozzle exhaust plumes， as well as Line-By-Line （LBL） calculation results for transient flow field remote sensing infrared imaging. The computational accuracy of the ESTRI software for the time-averaged infrared signals of turbulent gas jets was further validated by comparing numerical results with measured integral radiation intensity data from a small aero-engine exhaust system plume. Based on this， a numerical study was conducted to investigate the impact of three often-neglected factors in exhaust system infrared characteristic calculations-Turbulence-Radiation Interaction （TRI）， humidity of engine ingestion ambient air， and real-gas effects-on the infrared signals in the 3.7–4.8 μm wavelength band. The results show that TRI significantly influences the infrared characteristics of gas jets， with its effect slightly increasing with detection distance increase. The water vapor ingested from ambient air by the engine has little impact on the near-field infrared signals of the exhaust plume but can account for up to one-third of its far-field infrared signals. Real-gas effects also have a noticeable influence on the infrared signature of gas jets.

Key words: Embedded Large Eddy Simulation (ELES), Turbulence-Radiation Interaction (TRI), exhaust plume, infrared radiation, gas radiation model

中图分类号:

V211.3

李高翔, 于贤君, 胡海洋, 王强, 李一涵, 陈一伟. 考虑TRI效应影响的航发尾流红外特性数值研究[J]. 航空学报, 2026, 47(14): 132986.

Gaoxiang LI, Xianjun YU, Haiyang HU, Qiang WANG, Yihan LI, Yiwei CHEN. Numerical study on infrared characteristics of aero-engine exhaust plume considering TRI effects[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(14): 132986.

图/表 27

图 1

图 2

图 3

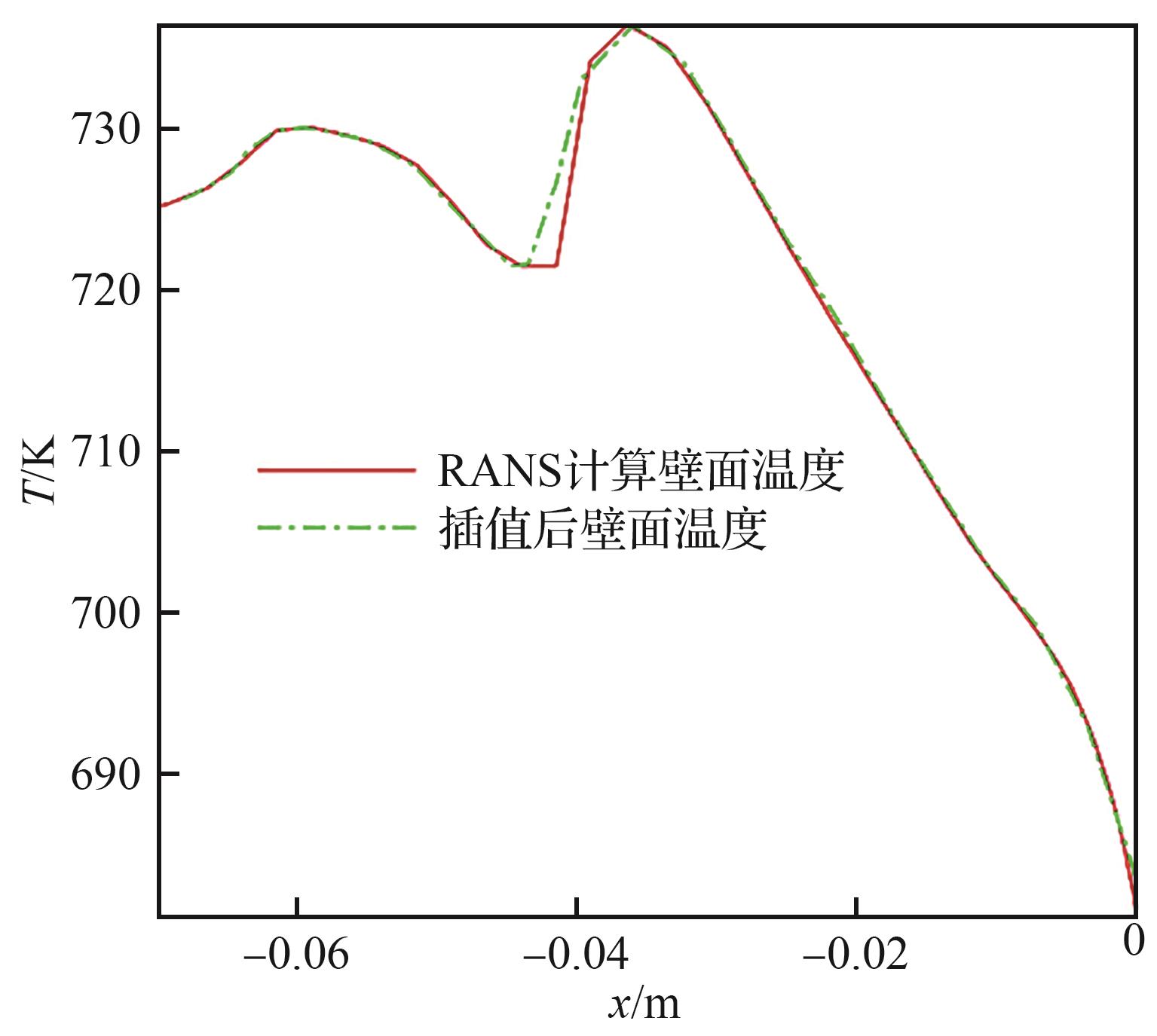

图 4

表1

图 5

表2

表3

图 6

图 7

表4

图 8

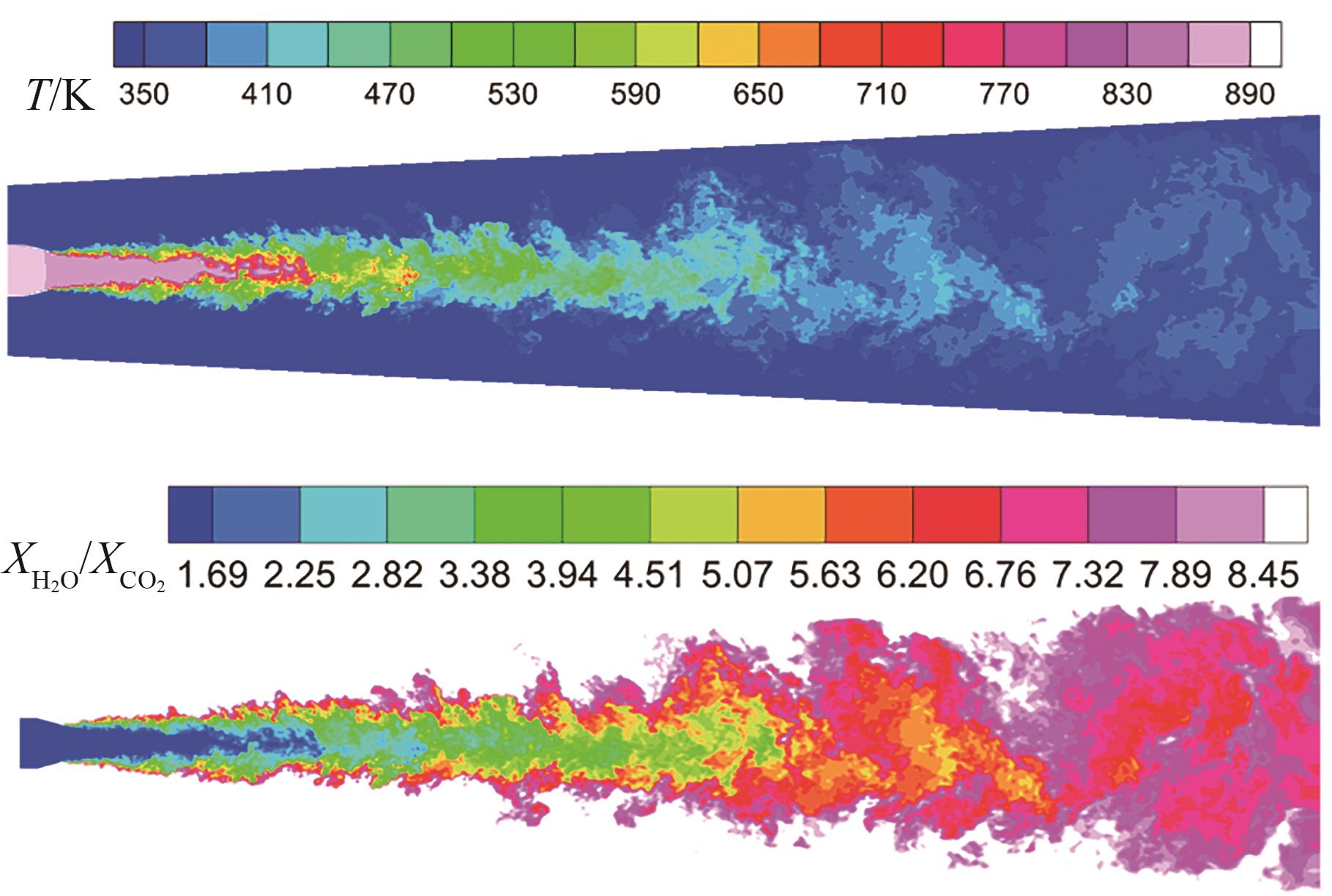

图 9

图 10

图 11

图 12

图 13

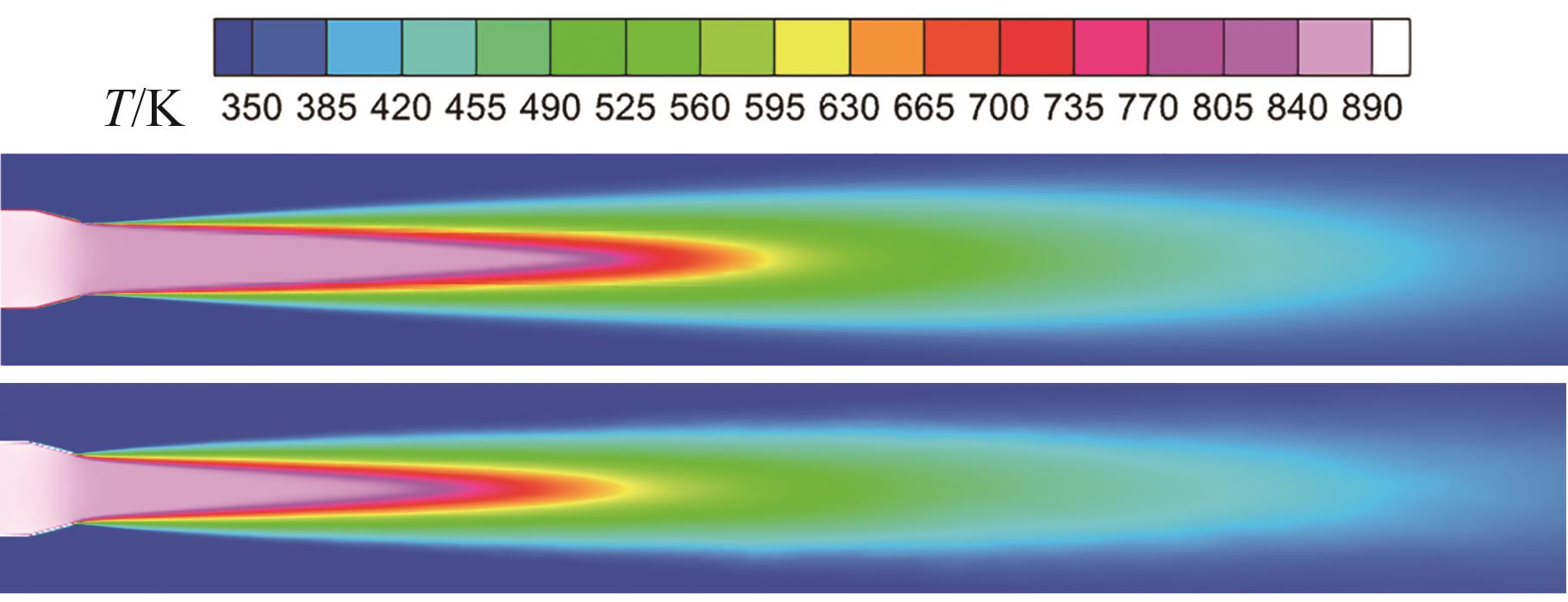

图 14

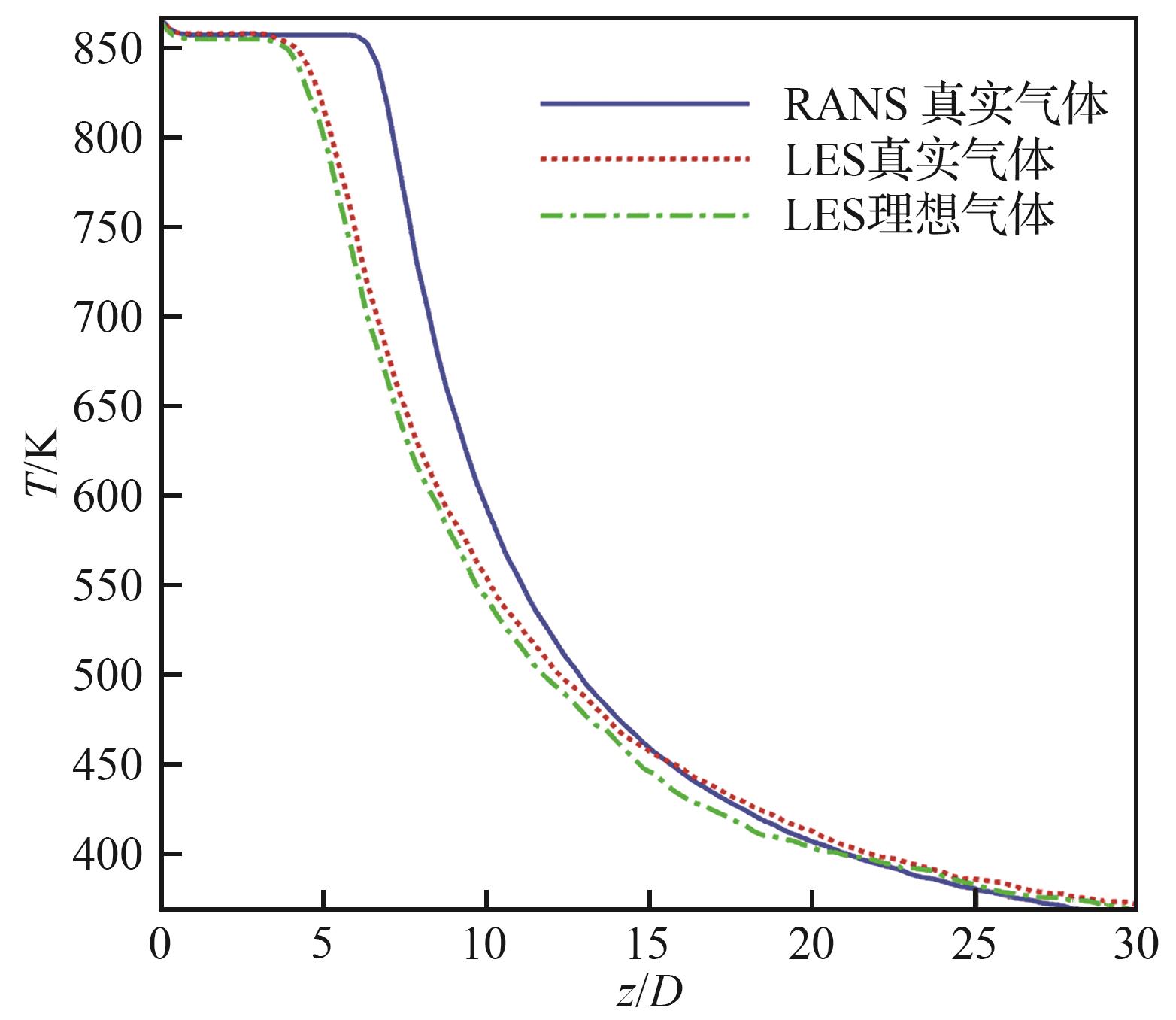

图 15

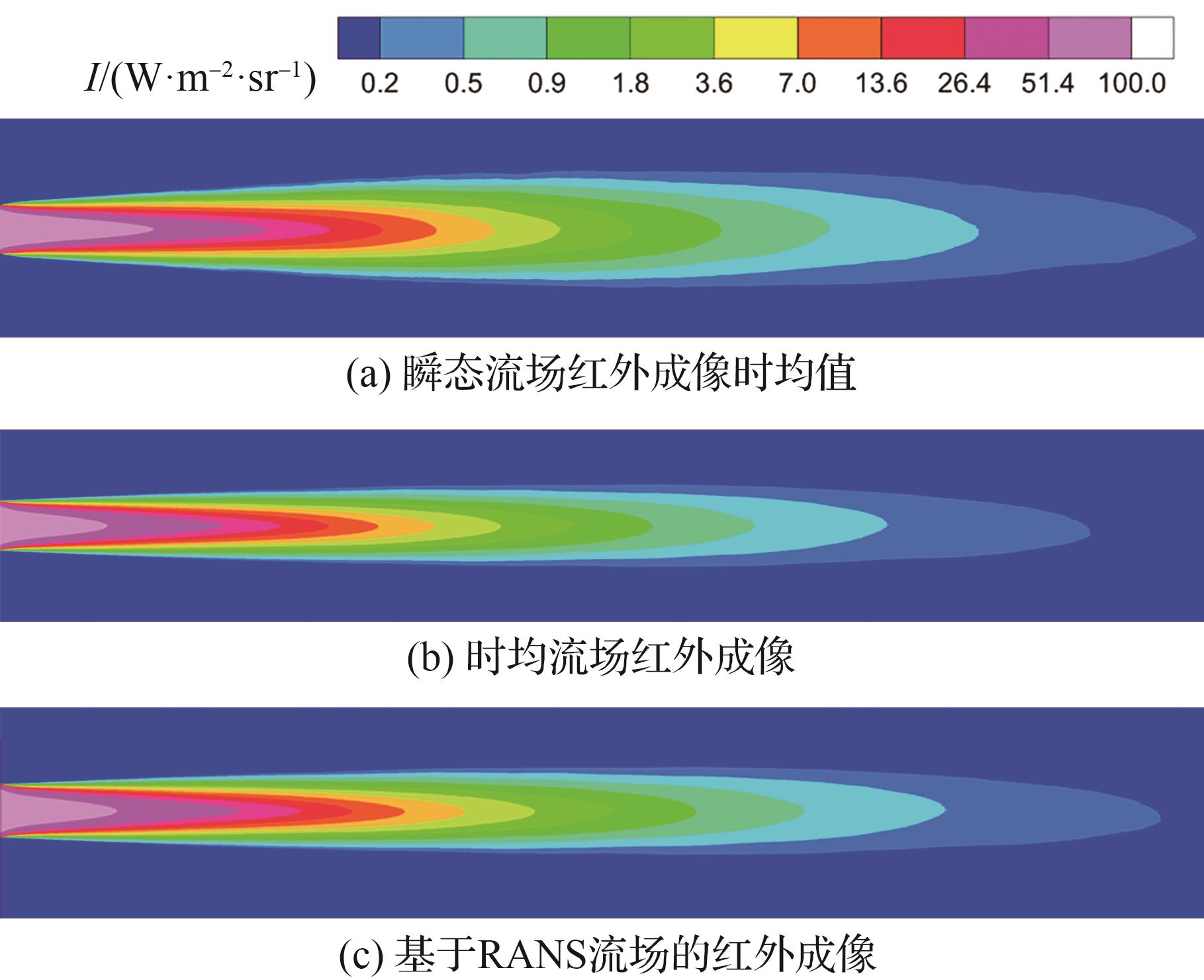

图 16

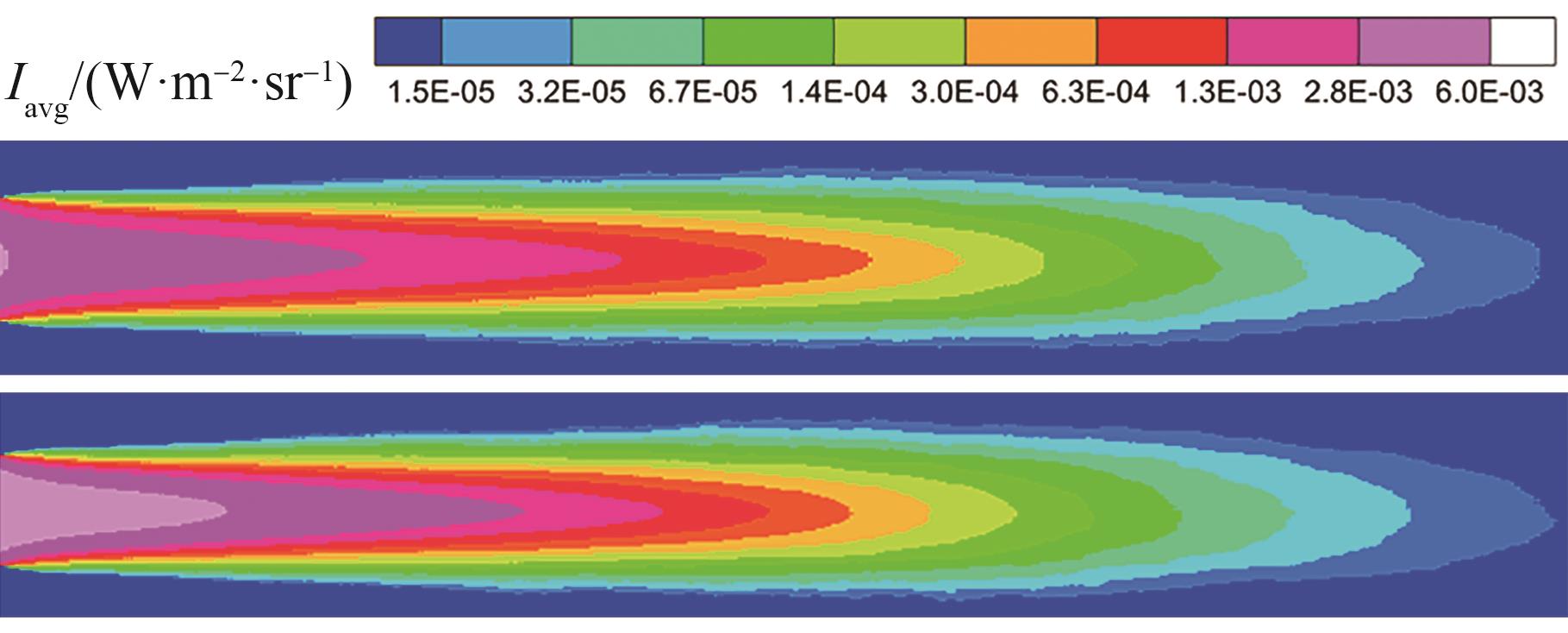

图 17

表5

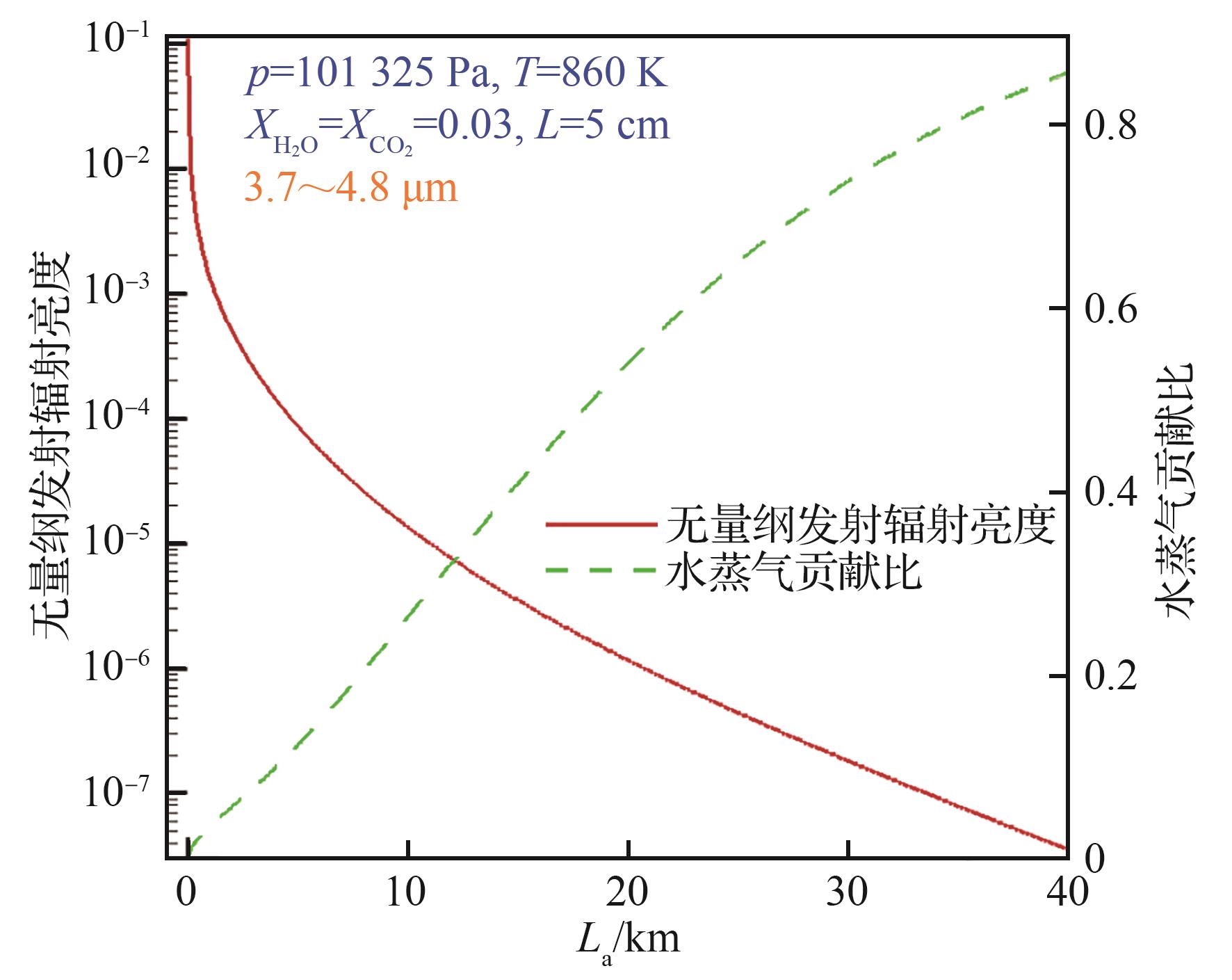

图 18

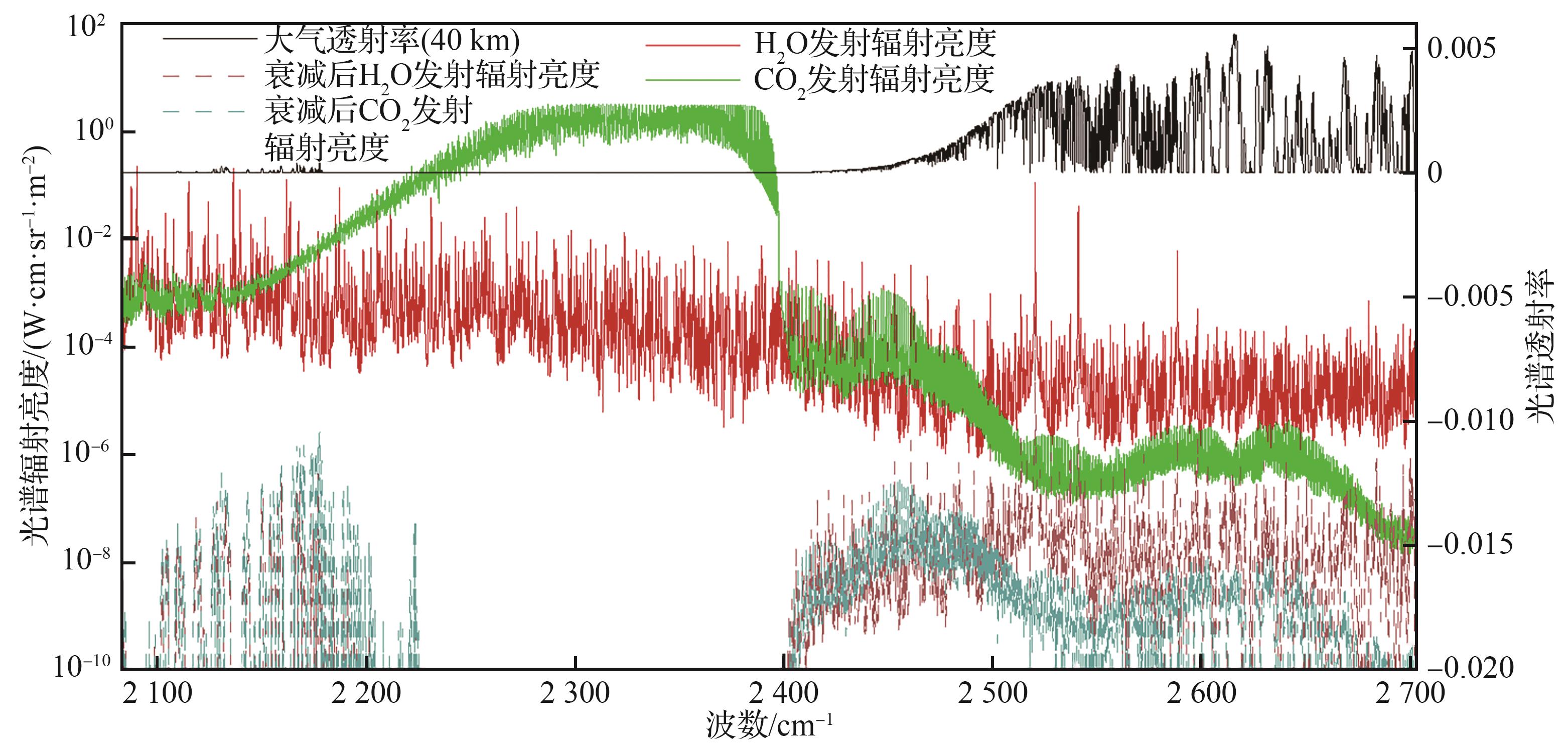

图 19

图20

图 21

图 22

参考文献 44

[1]	AJDARI E， GUTMARK E， PARR T P， et al. Thermal imaging of afterburning plumes［J］. Journal of Propulsion and Power， 1991， 7（6）： 873-878.
[2]	PEARCE B E， VARMA A K. Radiation-turbulence interaction in a tactical missile exhaust plume［C］∥ 16th Thermophysics Conference. Reston： AIAA， 1981.
[3]	马晓平，赵良玉. 红外导引头关键技术国内外研究现状综述［J］. 航空兵器， 2018（3）： 3-10.
	MA X P， ZHAO L Y. An overview of infrared seeker key technologies at home and abroad［J］. Aero Weaponry， 2018（3）： 3-10 （in Chinese）.
[4]	KABASHNIKOV V P， MYASNIKOVA G I. Thermal radiation in turbulent flows—Temperature and concentration fluctuations［J］. Heat transfer/Soviet Research， 1985， 17（6）： 116-125.
[5]	LIU L H， XU X， CHEN Y L. On the shapes of the presumed probability density function for the modeling of turbulence-radiation interactions［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2004， 87（3-4）： 311-323.
[6]	SNEGIREV A Y. Statistical modeling of thermal radiation transfer in buoyant turbulent diffusion flames［J］. Combustion and Flame， 2004， 136（1-2）： 51-71.
[7]	BOGEY C， BAILLY C， JUVÉ D. Noise investigation of a high subsonic， moderate Reynolds number jet using a compressible large eddy simulation［J］. Theoretical and Computational Fluid Dynamics， 2003， 16（4）： 273-297.
[8]	POITOU D， AMAYA J， HAFI M EL， et al. Analysis of the interaction between turbulent combustion and thermal radiation using unsteady coupled LES/DOM simulations［J］. Combustion and Flame， 2012， 159（4）： 1605-1618.
[9]	RODRIGUES P， GICQUEL O， FRANZELLI B， et al. Analysis of radiative transfer in a turbulent sooting jet flame using a Monte Carlo method coupled to large eddy simulation［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2019， 235： 187-203.
[10]	MASHHADIMOSLEM H， GHAEMI A， PALACIOS A. A comparative study of radiation models on propane jet fires based on experimental and computational studies［J］. Heliyon， 2021， 7（6）： e07261.
[11]	POITOU D， HAFI M EL， CUENOT B. Diagnosis of turbulence radiation interaction in turbulent flames and implications for modeling in Large Eddy Simulation［J］. Turkish Journal of Engineering and Environmental Sciences， 2007， 31（6）： 371-381.
[12]	FRAGA G C， MIRANDA F C， FRANÇA F H R， et al. Assessment of a model for emission subgrid-scale turbulence-radiation interaction applied to a scaled Sandia flame DD［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2020， 248： 106986.
[13]	郝健辛，王强，胡海洋. 基于改进SGS-TRI模型的湍流燃气射流红外辐射特性［J］. 航空学报， 2025， 46（17）： 131549.
	HAO J X， WANG Q， HU H Y. Infrared radiation characteristics of turbulent gas jets based on improved SGS-TRI model［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（17）： 131549 （in Chinese）.
[14]	TULLIS M， WALTERS D K. A near-wall methodology for large-eddy simulation based on dynamic hybrid RANS-LES［J］. Entropy， 2024， 26（12）： 1095.
[15]	TOULORGE T， DESMET W. CFL Conditions for Runge-Kutta discontinuous Galerkin methods on triangular grids［J］. Journal of Computational Physics， 2011， 230（12）： 4657-4678.
[16]	YAN Z G， PAN Y， CASTIGLIONI G， et al. Nektar++： Design and implementation of an implicit， spectral/hp element， compressible flow solver using a Jacobian-free Newton Krylov approach［J］. Computers & Mathematics with Applications， 2021， 81： 351-372.
[17]	LEI D， YANG H， ZHENG Y， et al. A modified shielding and rapid transition DDES model for separated flows［J］. Entropy， 2023， 25（4）： 613.
[18]	EKATERINARIS J A. High-order accurate， low numerical diffusion methods for aerodynamics［J］. Progress in Aerospace Sciences， 2005， 41（3-4）： 192-300.
[19]	HARTMANN J M， LEVI DI LEON R， TAINE J. Line-by-line and narrow-band statistical model calculations for H₂O［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 1984， 32（2）： 119-127.
[20]	SOUFIANI A， TAINE J. High temperature gas radiative property parameters of statistical narrow-band model for H₂O， CO₂ and CO， and correlated-K model for H₂O and CO₂ ［J］. International Journal of Heat and Mass Transfer， 1997， 40（4）： 987-991.
[21]	MODEST M F. Narrow-band and full-spectrum k-distributions for radiative heat transfer： Correlated-k vs. scaling approximation［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2003， 76（1）： 69-83.
[22]	ANDRÉ F. The ℓ-distribution method for modeling non-gray absorption in uniform and non-uniform gaseous media［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2016， 179： 19-32.
[23]	ZHANG H M， MODEST M F. Scalable multi-group full-spectrum correlated-k distributions for radiative transfer calculations［J］. Journal of Heat Transfer， 2003， 125（3）： 454-461.
[24]	ANDRÉ F， HOU L F， ROGER M， et al. The multispectral gas radiation modeling： A new theoretical framework based on a multidimensional approach to k-distribution methods［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2014， 147： 178-195.
[25]	CAI J， MODEST M F. Improved full-spectrum k-distribution implementation for inhomogeneous media using a narrow-band database［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2014， 141： 65-72.
[26]	HU H Y， WANG Q. Improved spectral absorption-coefficient grouping strategies in radiation heat transfer calculations for combustion gases with pressure and temperature inhomogeneity［J］. Numerical Heat Transfer， Part B： Fundamentals， 2019， 75（3）： 178-197.
[27]	KHODYKO Y V， KURSKOV A A， ANTIPOROVICH N V. Multigroup method for the calculation of selective IR radiation transfer in nonhomogeneous media［J］. Journal of Applied Spectroscopy， 1986， 44（3）： 284-288.
[28]	PIERROT L， RIVIÈRE P， SOUFIANI A， et al. A fictitious-gas-based absorption distribution function global model for radiative transfer in hot gases［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 1999， 62（5）： 609-624.
[29]	SOUFIANI A， ANDRÉ F， TAINE J. A fictitious-gas based statistical narrow-band model for IR long-range sensing of H₂O at high temperature［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2002， 73（2-5）： 339-347.
[30]	WEST R， CRISP D， CHEN L K. Mapping transformations for broadband atmospheric radiation calculations［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 1990， 43（3）： 191-199.
[31]	ANDRÉ F， SOLOVJOV V P， WEBB B W， et al. Spectral mapping method based on intervals of comonotonicity for modelling of radiative transfer in non-uniform gaseous media［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2019， 229： 33-39.
[32]	PIERROT L， SOUFIANI A， TAINE J. Accuracy of narrow-band and global models for radiative transfer in H₂O， CO₂， and H₂O-CO₂ mixtures at high temperature［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 1999， 62（5）： 523-548.
[33]	SHI G Y， XU N， WANG B， et al. An improved treatment of overlapping absorption bands based on the correlated k distribution model for thermal infrared radiative transfer calculations［J］. Journal of Quantitative Spectroscopy and Radiative Transfer， 2009， 110（8）： 435-451.
[34]	LI Y H， HU H Y， HU Q R， et al. Genetically grouped atmospheric transmissivity weighted multi-group wide-band k-distribution model for remote infrared imaging［J］. Infrared Physics & Technology， 2026， 152： 106181.
[35]	HU H Y， LI G X， LI Y H， et al. An atmospheric transmissivity weighted MSWB model used to calculate TRI characteristics for remote infrared signals of jet engine exhaust systems［J］. Case Studies in Thermal Engineering， 2026， 77： 107626.
[36]	罗明东，吉洪湖，黄伟. 非加力涡轮发动机排气系统红外辐射强度的数值计算［J］. 航空动力学报， 2007， 22（10）： 1609-1616.
	LUO M D， JI H H， HUANG W. Numerical evaluation on infrared radiant intensity of exhaust system of turbine engine without afterburning［J］. Journal of Aerospace Power， 2007， 22（10）： 1609-1616 （in Chinese）.
[37]	BO L， WANG Q， HU H Y. Multidisciplinary design optimization of axisymmetric exhaust systems： Integrating aerodynamic performance and infrared stealth capabilities［J］. International Journal of Thermal Sciences， 2025， 208： 109462.
[38]	吕蓉，牛青林，董士奎. 类B-2型飞行器红外辐射特性数值模拟［J］. 红外与激光工程， 2023， 52（7）： 20220810.
	LV R， NIU Q L， DONG S K. Numerical simulation of infrared radiation characteristics of the B-2-like aircraft［J］. Infrared and Laser Engineering， 2023， 52（7）： 20220810 （in Chinese）.
[39]	PIERCE C D， MOIN P. A dynamic model for subgrid-scale variance and dissipation rate of a conserved scalar［J］. Physics of Fluids， 1998， 10（12）： 3041-3044.
[40]	魏合理，戴聪明，武鹏飞，等. 通用大气辐射传输软件CART在场景计算中的应用［J］. 红外与激光工程， 2022， 51（5）： 1-10.
	WEI H L， DAI C M， WU P F， et al. Applications of scene calculations of atmopsheric radiative transfer by using of CART［J］. Infrared and Laser Engineering， 2022， 51（5）： 1-10 （in Chinese）.
[41]	LOCKE R J， WERNET M P， ANDERSON R C. Rotational Raman-based temperature measurements in a high-velocity， turbulent jet［J］. Measurement Science and Technology， 2018， 29（1）： 015205.
[42]	WERNET M P， GEORGIADIS N J， LOCKE R J. Velocity， temperature and density measurements in supersonic jets［C］∥ AIAA Scitech 2021 Forum. Reston： AIAA， 2021.
[43]	GEORGIADIS N J， DEBONIS J R. Navier-Stokes analysis methods for turbulent jet flows with application to aircraft exhaust nozzles［J］. Progress in Aerospace Sciences， 2006， 42（5-6）： 377-418.
[44]	MAZUMDER S， MODEST M F. Turbulence-radiation interactions in nonreactive flow of combustion gases［J］. Journal of Heat Transfer， 1999， 121（3）： 726-729.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

参数	数值
压力/Pa	101 300
温度/K	299.7
水蒸气摩尔分数	2.59×10^-2
二氧化碳摩尔分数	4.20×10^-4
一氧化碳摩尔分数	1.50×10^-7
臭氧摩尔分数	2.870×10^-8
一氧化二氮摩尔分数	3.377×10^-7
甲烷摩尔分数	1.921×10^-6

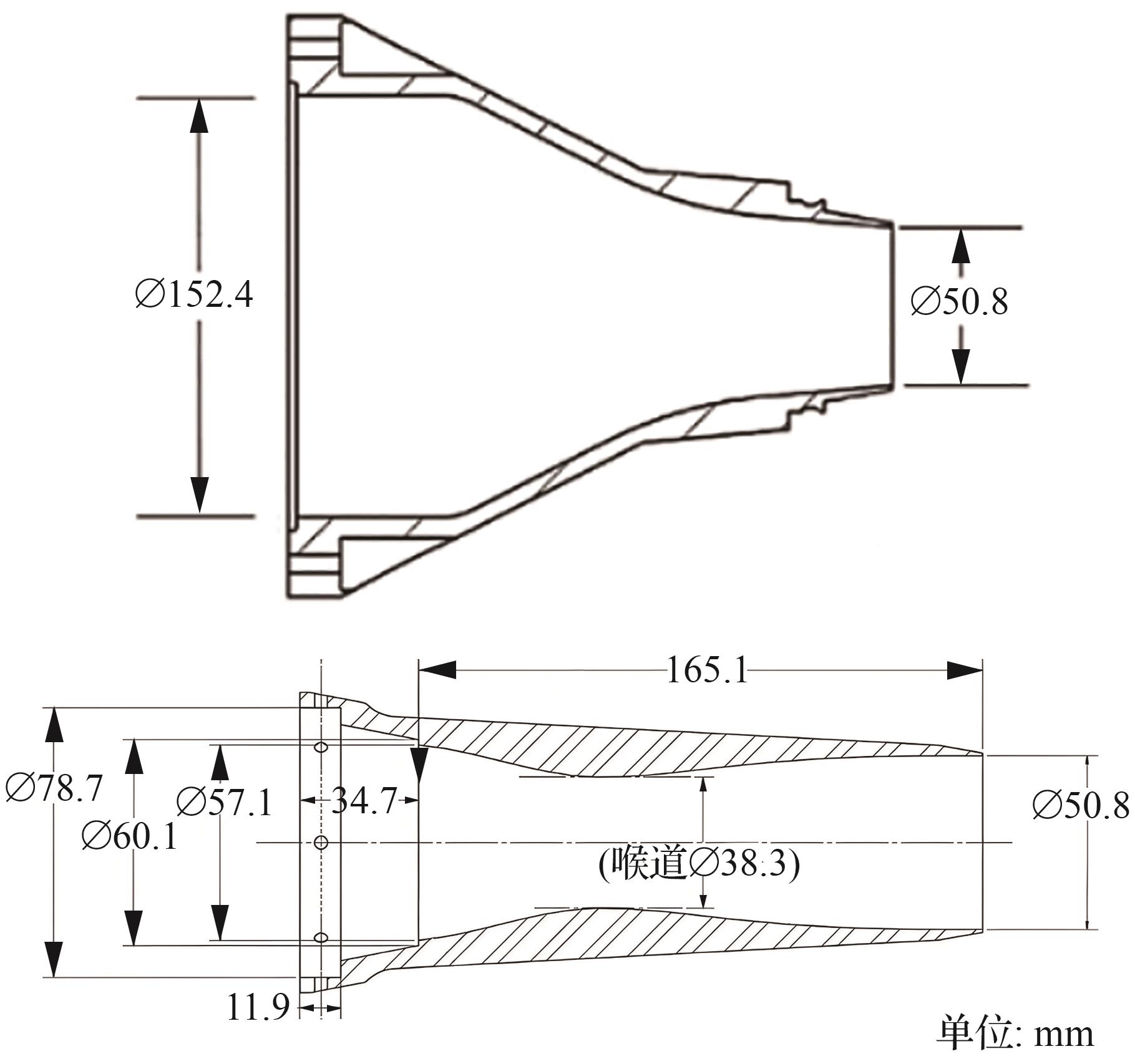

喷管编号	喷管类型	A/A^*	D_in/mm	D/mm	L_N/mm
SMC000	收缩喷管		152.4	50.8	165
SMC020	收扩喷管	1.757	57.1	50.8	165

喷管编号	Ma_out	T_out/T_∞	NPR	出口雷诺数Re
SMC000	0.67	1.764	1.357	8.91×10⁵
SMC020	2	1.818	7.722	1.204×10⁶

热力学参数	测量方法	数值
总压/Pa	总压探针	114 691
总温/K	总温热电偶	890
二氧化碳摩尔分数	基于涡喷发动机的油气比及其吸入环境空气的组分	0.037 3
水蒸气摩尔分数	基于涡喷发动机的油气比及其吸入环境空气的组分	0.062 8

探测距离/m	成像角度/（°）	空气类型	燃气类型	TRI	积分辐射强度/（W·sr^-1）
8	90	干空气	真实	无	1.25 （基于RANS）
8	90	湿空气	真实	有	1.43（TRI占比33.53%）
8	90	湿空气	真实	无	0.95
8	90	干空气	真实	有	1.41
8	90	湿空气	理想	有	1.35
400	90	湿空气	真实	有	0.142 2（TRI占比36.37%）
400	90	湿空气	真实	无	0.09
400	90	干空气	真实	有	0.136 0
400	90	湿空气	理想	有	0.135 4
2×10⁴	90	湿空气	真实	有	5.7×10^-5（TRI占比38.51%）
2×10⁴	90	湿空气	真实	无	3.5×10^-5
2×10⁴	90	干空气	真实	有	3.8×10^-5
2×10⁴	90	湿空气	理想	有	5.4×10^-5
