基于MCI-PINN的复合材料螺栓连接结构挤压强度预测

doi:10.7527/S1000-6893.2025.32422

固体力学与飞行器总体设计

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于MCI-PINN的复合材料螺栓连接结构挤压强度预测

刘月¹^,², 任翰韬³, 薛小锋¹^,², 宋祉岑¹^,², 路成¹^,², 冯蕴雯¹^,²()

^1.西北工业大学航空学院，西安 710072
^2.飞行器基础布局全国重点实验室，西安 710072
^3.中国商用飞机有限责任公司复合材料中心，上海 201210

收稿日期:2025-06-16 修回日期:2025-07-10 接受日期:2025-07-23 出版日期:2025-07-28 发布日期:2025-07-25
通讯作者: 冯蕴雯 E-mail:fengyunwen@nwpu.edu.cn
基金资助:
国家商用飞机制造工程技术研究中心创新基金(COMAC-SFGS-2023-2353)

Prediction of bearing strength for composite bolted joint structures based on MCI-PINN

Yue LIU¹^,², Hantao REN³, Xiaofeng XUE¹^,², Zhicen SONG¹^,², Cheng LU¹^,², Yunwen FENG¹^,²()

^1.School of Aeronautics，Northwestern Polytechnical University，Xi’an 710072，China
^2.National Key Laboratory of Aircraft Configuration Design，Xi’an 710072，China
^3.Composites Centre，Commercial Aircraft Corporation of China，Ltd. ，Shanghai 201210，China

Received:2025-06-16 Revised:2025-07-10 Accepted:2025-07-23 Online:2025-07-28 Published:2025-07-25
Contact: Yunwen FENG E-mail:fengyunwen@nwpu.edu.cn
Supported by:
National Commercial Aircraft Manufacturing Engineering and Technology Research Center Innovation Fund(COMAC-SFGS-2023-2353)

摘要/Abstract

摘要：

复合材料螺栓连接强度预测中，深度学习黑箱模型虽然能够快速准确地学习映射关系，但缺乏内在物理解释，难以理解模型的内部决策逻辑机制，可信度与普适性差。在融合复合材料物理规律约束与非线性辨识约束的基础上，提出一种多约束辨识的物理信息神经网络（MCI-PINN）。首先，物理规律的约束下使用复合材料螺栓连接挤压强度工程估算公式；其次，以线性、多项式、幂函数、指数、对数等作为基础函数形式，建立材料参数、力学参数、结构参数等与挤压强度的非线性关系，辨识出具有最优精度的映射关系作为非线性辨识约束；然后，将物理规律约束与非线性辨识约束以损失函数的形式嵌入神经网络中指导模型训练。在案例验证中开展X850材料两种铺层的单钉连接挤压强度预测，分析结果表明，两种铺层挤压强度的平均相对误差MRE分别为1.24%、1.27%。MCI-PINN在离散程度预测、可解释性、泛化能力等方面，与ANN、PINN相比表现出优异性。

关键词: 非线性辨识, 物理信息神经网络, 复合材料, 挤压强度, 性能预测

Abstract:

Although deep learning based black-box models demonstrate high efficiency and accuracy in establishing input-output mappings for composite bolted joint strength prediction， their inherent lack of physical interpretability obscures model decision logic， ultimately compromising reliability and generalizability. Based on the fusion of physical law constraints of composite materials and nonlinear identification constraints， a Multi-Constraint Identification Physics-Informed Neural Network （MCI-PINN） is proposed. Firstly， the constraints of physical laws apply the engineering estimation formula for the extrusion strength of composite material bolt connections. Secondly， using linear， polynomial， power， exponential， and logarithmic functions as basic functional forms， nonlinear relationships between material parameters， mechanical parameters， structural parameters， and extrusion strength are established， and the mapping relationship with the highest accuracy is identified to serve as a constraint for nonlinear identification. Then， the physical law constraints and nonlinear identification constraints are embedded in the neural network in the form of loss functions to guide the model training. Finally， in the case verification， the single-pin connection extrusion strength prediction of two layers of X850 material was carried out. The analysis results show that the prediction error index MRE of the extrusion strength of the two layers is 1.24% and 1.27% respectively. In terms of discreteness prediction， interpretability and generalization ability， MCI-PINN shows superiority compared with ANN and PINN.

Key words: nonlinear identification, physics-informed neural network, composite, extrusion strength, performance prediction

中图分类号:

V250.1

刘月, 任翰韬, 薛小锋, 宋祉岑, 路成, 冯蕴雯. 基于MCI-PINN的复合材料螺栓连接结构挤压强度预测[J]. 航空学报, 2026, 47(5): 232422.

Yue LIU, Hantao REN, Xiaofeng XUE, Zhicen SONG, Cheng LU, Yunwen FENG. Prediction of bearing strength for composite bolted joint structures based on MCI-PINN[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(5): 232422.

图/表 21

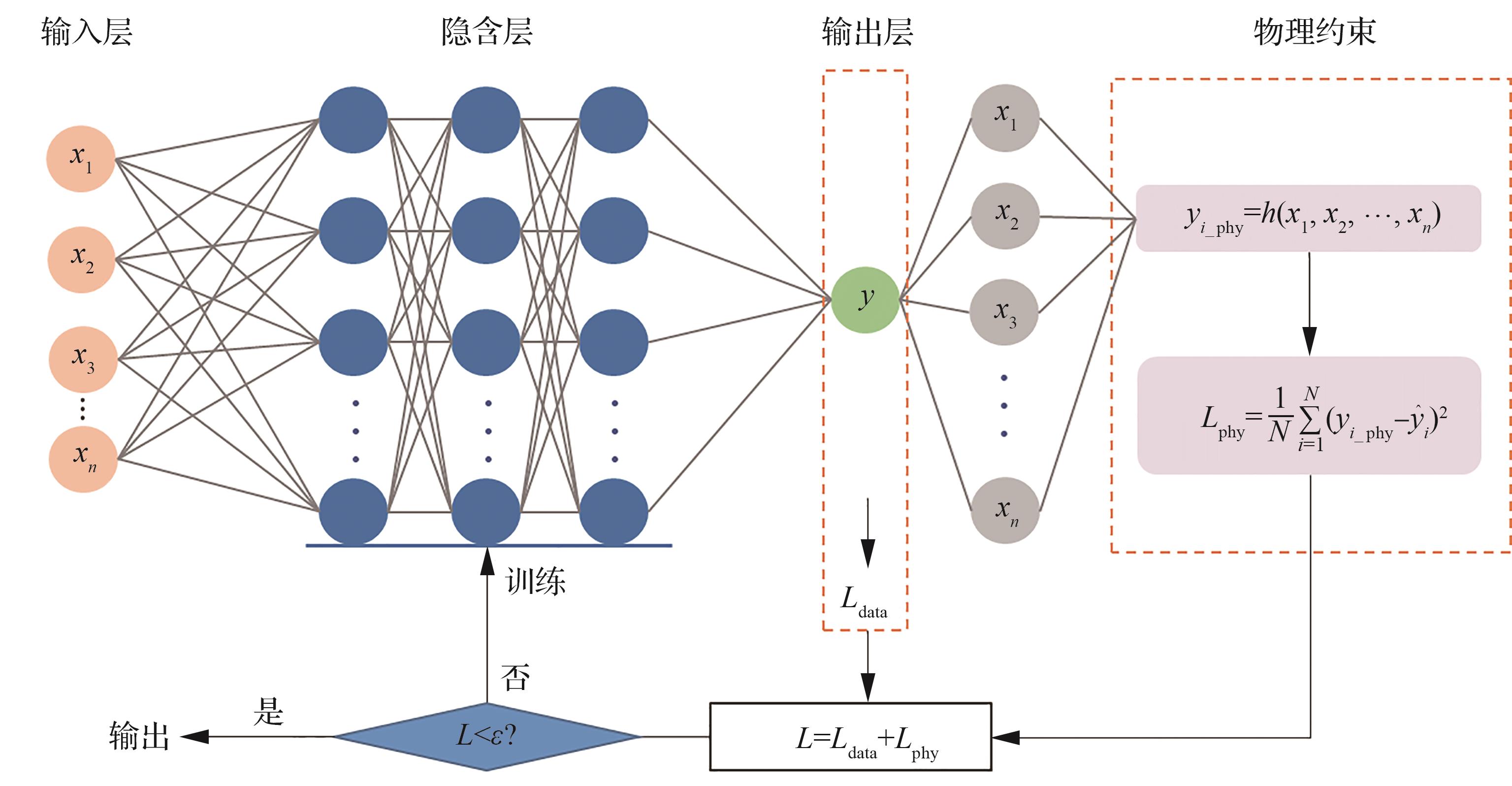

图1

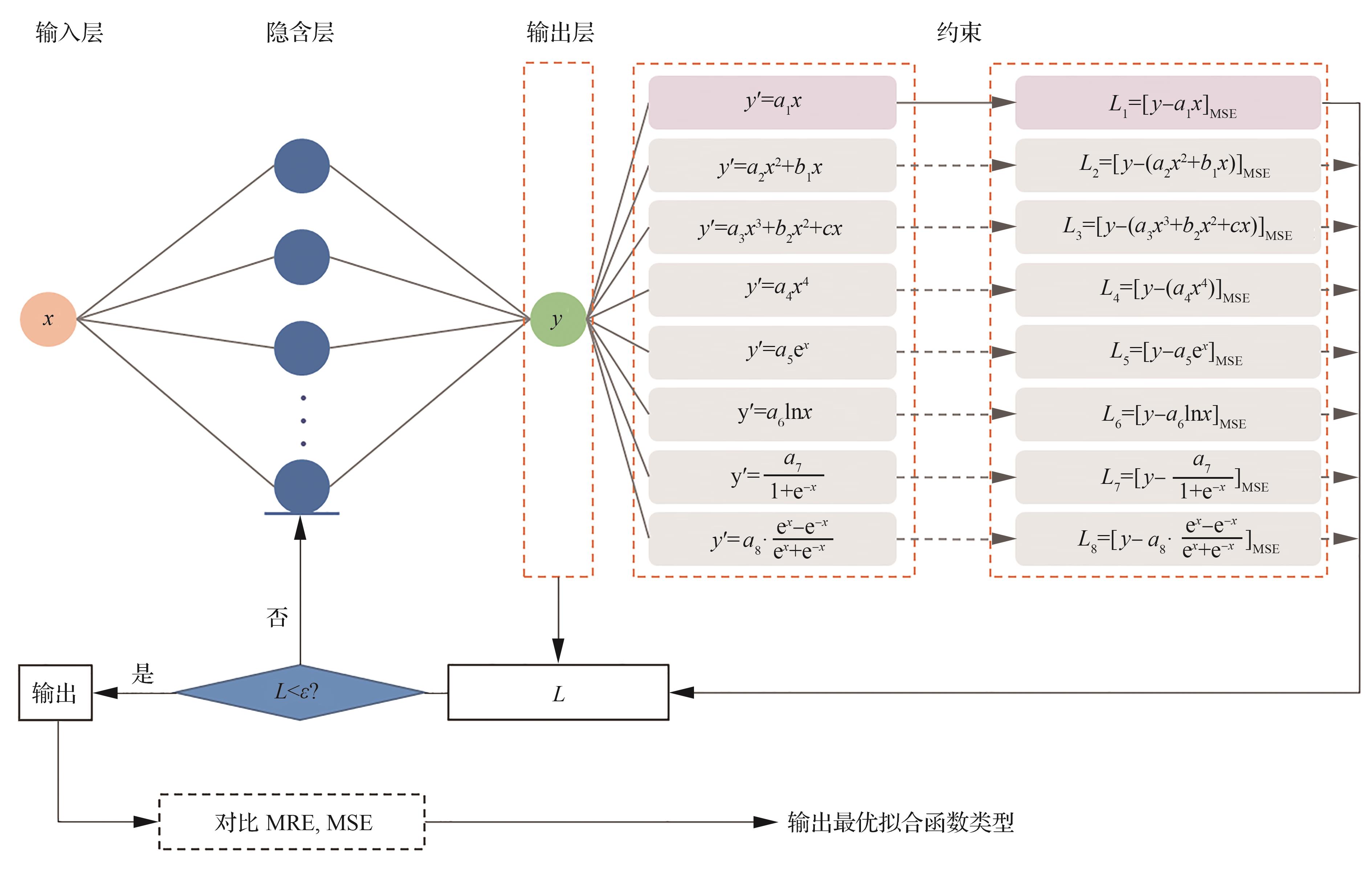

图2

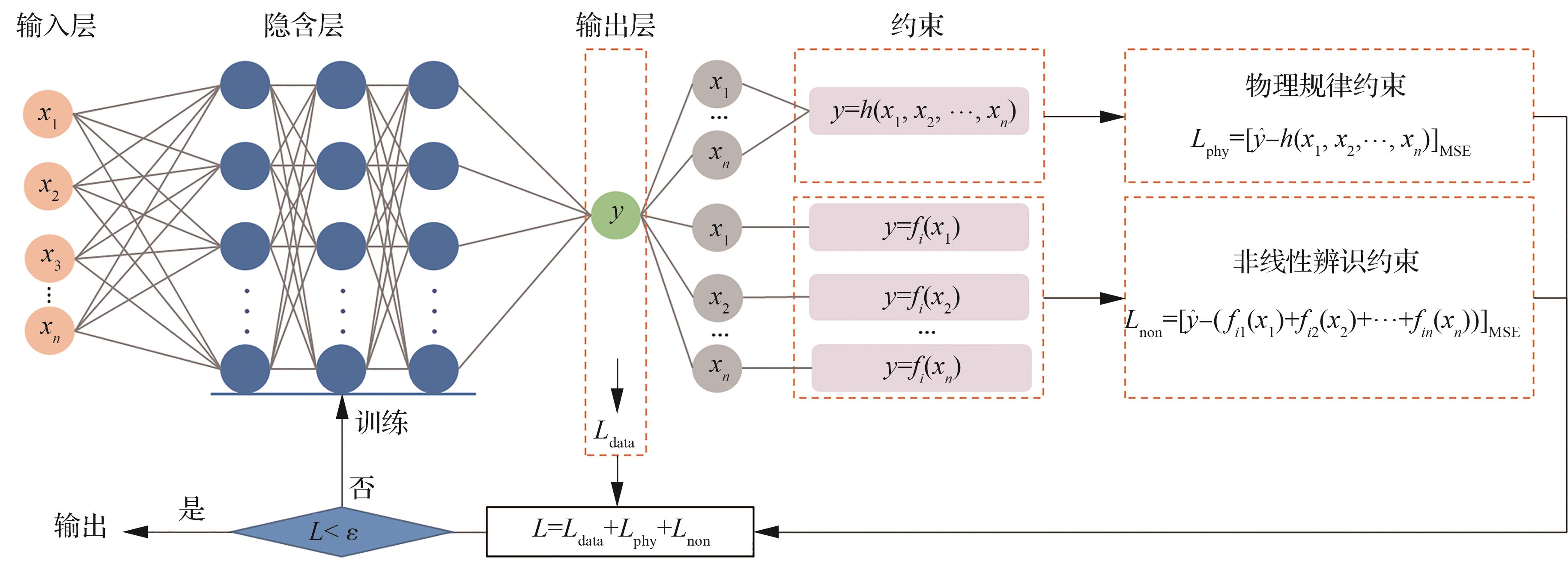

图 3

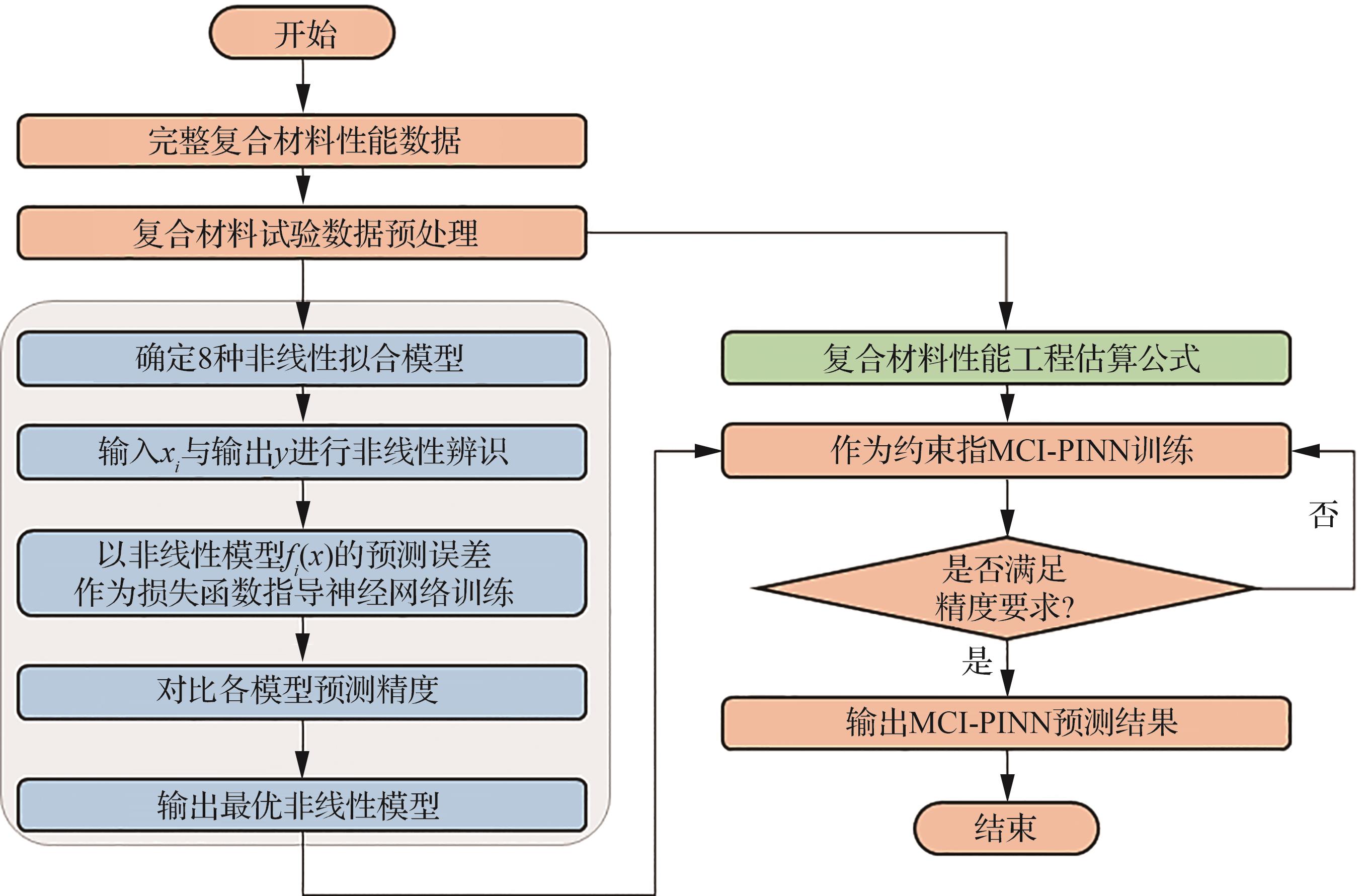

图 4

表 1

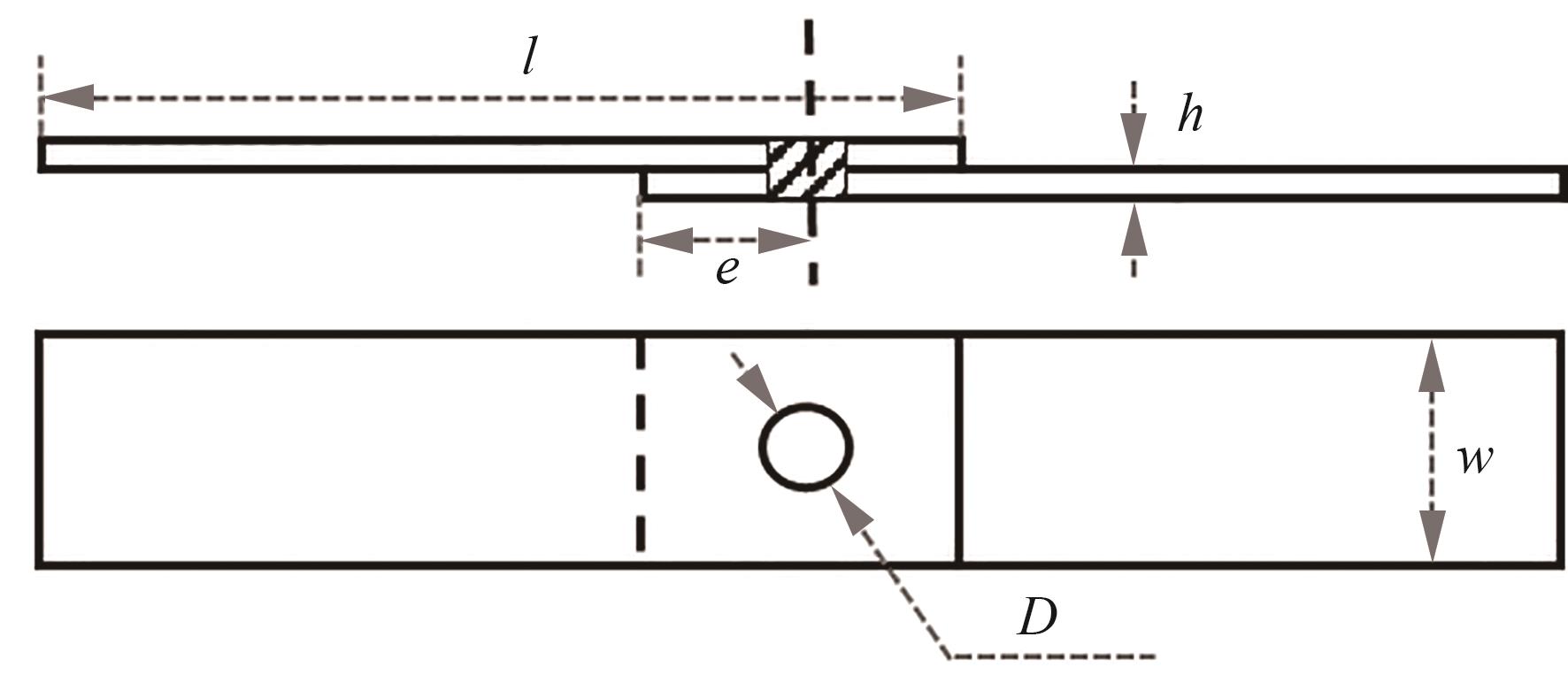

图5

表2

表3

表4

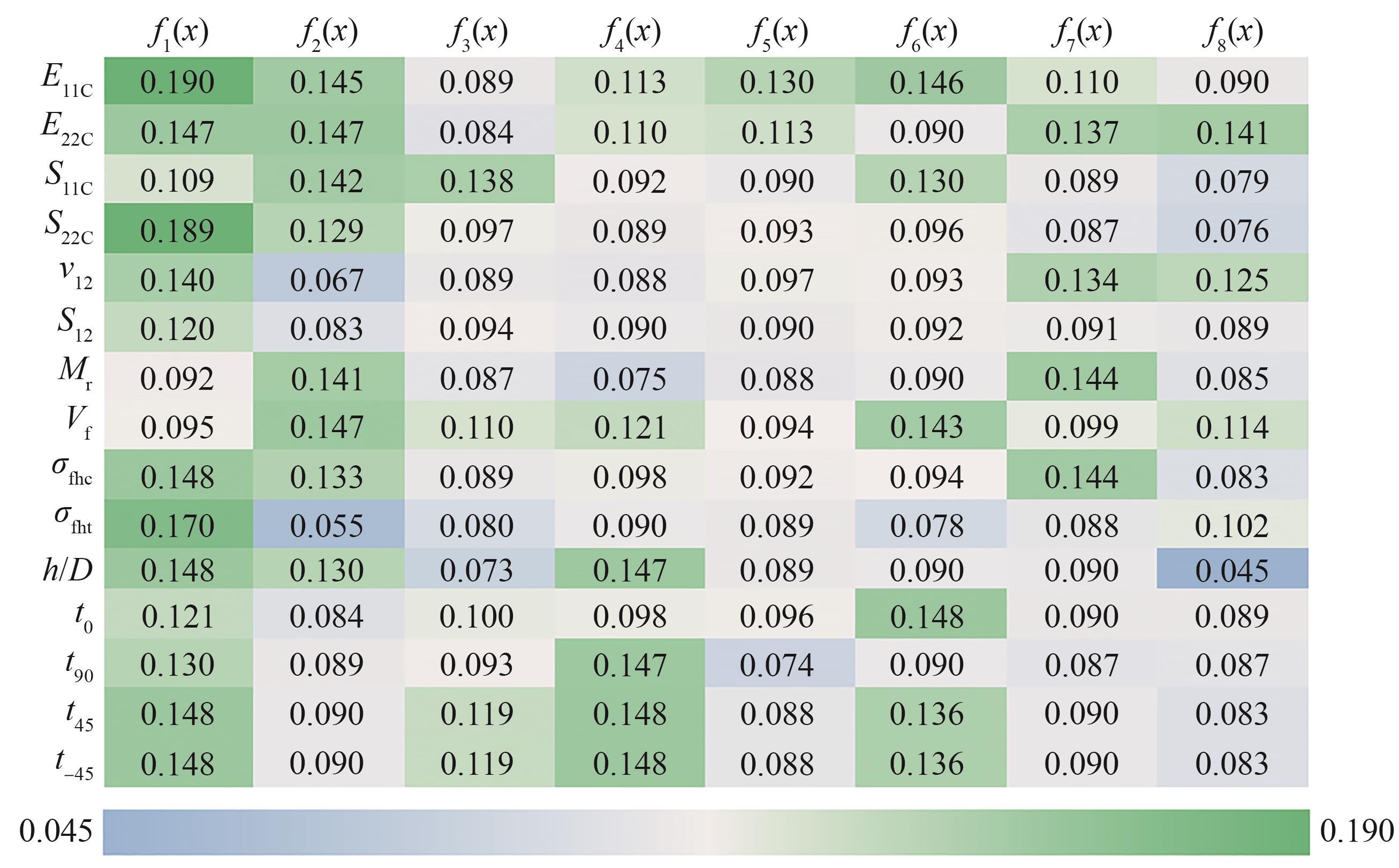

非线性辨识结果

序号	参数	输入参数	非线性辨识函数	函数形式	MRE/%	MSE
1	泊松比	x₁	f₂（x）	f₂（x）=ax²+bx	6.70	2 666
2	90°压缩强度	x₂	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.61	3 604
3	0°压缩模量	x₃	f₃（x）	f₃ （x）=ax³+bx²+cx	8.94	3 811
4	0°压缩强度	x₄	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.87	3 767
5	90°压缩模量	x₅	f₃（x）	f₃ （x）=ax³+bx²+cx	8.42	3 494
6	纵横剪切强度	x₆	f₂（x）	f₂（x）=ax²+bx	8.32	3 435
7	树脂含量	x₇	f₄（x）	f₄（x）=a $e$ ^x	7.94	3 227
8	纤维体积含量	x₈	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.91	3 795
9	0°层比例	x₉	f₂（x）	f₂（x）=ax²+bx	8.40	3 485
10	90°层比例	x₁₀	f₅（x）	f₅（x）=alnx	9.38	3 970
11	45°层比例	x₁₁	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.34	3 446
12	-45°层比例	x₁₂	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.34	3 446
13	厚度孔径比	x₁₃	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	4.51	2 068
14	填充孔拉伸强度	x₁₄	f₂（x）	f₂（x）=ax²+bx	5.53	3 261
15	填充孔压缩强度	x₁₅	f₈（x）	$f 8 (x) = a · e x - e - x e x + e - x$	8.30	3 425

表4

图 6

表 5

图 7

表 6

图 8

图 9

图 10

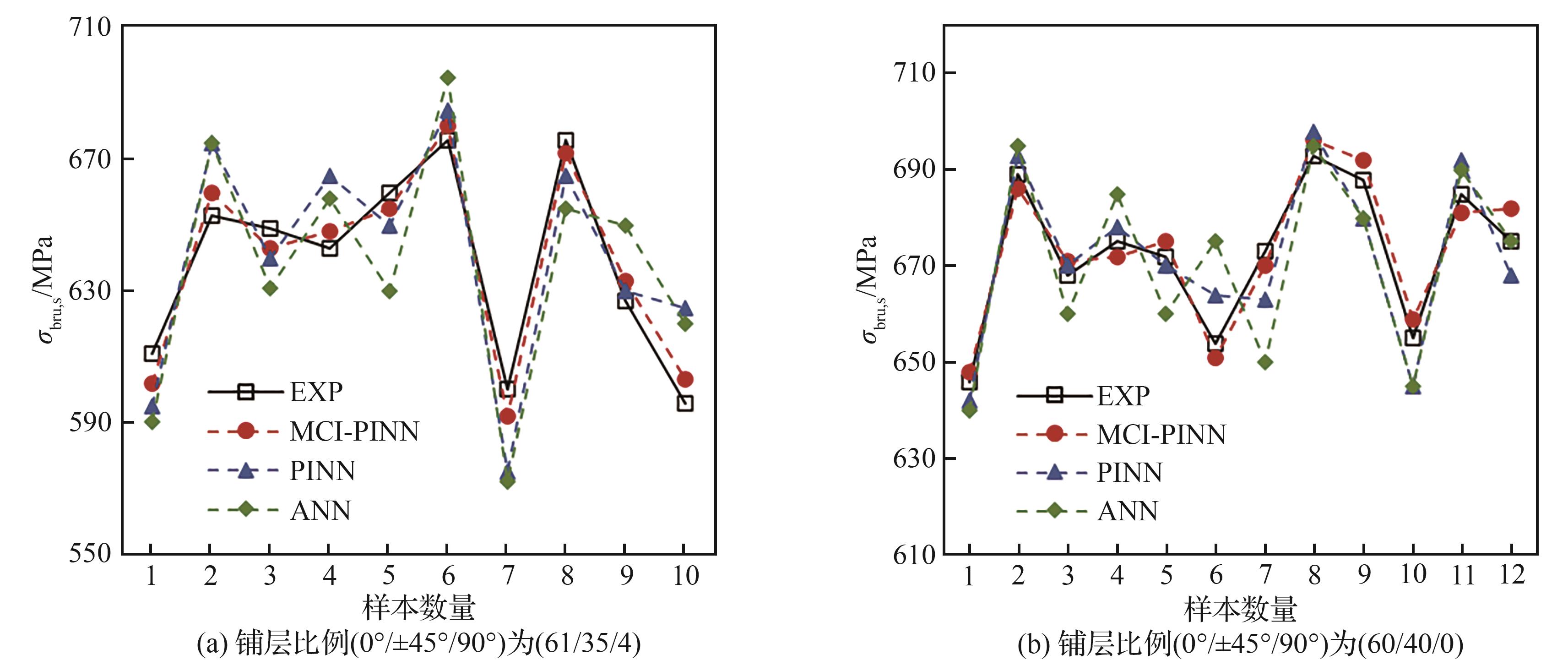

图11

表 7

表 8

表 9

表 10

参考文献 26

[1]	山美娟，赵丽滨. 复合材料螺栓连接的增强设计与分析研究进展［J］. 复合材料学报， 2023， 40（7）： 3771-3784.
	SHAN M J， ZHAO L B. Research progress in reinforcement design and analysis of composite bolted joints［J］. Acta Materiae Compositae Sinica， 2023， 40（7）： 3771-3784 （in Chinese）.
[2]	董慧民，李小刚，马绪强，等. 聚合物基复合材料凸头螺栓连接研究进展［J］. 北京航空航天大学学报， 2023， 49（4）： 745-760.
	DONG H M， LI X G， MA X Q， et al. Research progress in mechanically fastened polymer-matrix composite joints with protruding-head bolts［J］. Journal of Beijing University of Aeronautics and Astronautics， 2023， 49（4）： 745-760 （in Chinese）.
[3]	豆广征，刘峰，王卓煜，等. 复合材料螺栓连接结构力学性能研究进展［J］. 新技术新工艺， 2022（9）： 1-5.
	DOU G Z， LIU F， WANG Z Y， et al. Research progress of bolted joints structure mechanical performance of composite materials［J］. New Technology & New Process， 2022（9）： 1-5 （in Chinese）.
[4]	孙涛，周金宇. 碳纤维复合材料螺栓连接性能综述［J］. 现代制造工程， 2018（9）： 154-160.
	SUN T， ZHOU J Y. Summary for the connection performance of carbon fiber composite bolt［J］. Modern Manufacturing Engineering， 2018（9）： 154-160 （in Chinese）.
[5]	梁乐乐，杨胜春，宋贵宾，等. 复合材料机械连接强度分析研究［J］. 塑料工业， 2022， 50（3）： 90-94.
	LIANG L L， YANG S C， SONG G B， et al. Analysis of mechanical bonding strength of composite materials［J］. China Plastics Industry， 2022， 50（3）： 90-94 （in Chinese）.
[6]	吴义韬，姚卫星，沈浩杰. 复合材料宏观强度准则预测能力分析［J］. 复合材料学报， 2015， 32（3）： 864-873.
	WU Y T， YAO W X， SHEN H J. Prediction ability analysis of macroscopic strength criteria for composites［J］. Acta Materiae Compositae Sinica， 2015， 32（3）： 864-873 （in Chinese）.
[7]	宁蕙，谭志勇，张宏宇. 复合材料螺栓连接结构疲劳问题研究进展［J］. 强度与环境， 2023， 50（3）： 1-9.
	NING H， TAN Z Y， ZHANG H Y. Research progress on fatigue properties of composite bolted structures［J］. Structure & Environment Engineering， 2023， 50（3）： 1-9 （in Chinese）.
[8]	TALAEI K T， OULD S H， KAABOUCH N. Deep learning： systematic review， models， challenges， and research directions［J］. Neural Computing and Applications， 2023， 35（31）： 23103-23124.
[9]	闫海，邓忠民. 基于深度学习的短纤维增强聚氨酯复合材料性能预测［J］. 复合材料学报， 2019， 36（6）： 1413-1420.
	YAN H， DENG Z M. Prediction of properties of short fiber reinforced urethane polymer composites based on deep learning［J］. Acta Materiae Compositae Sinica， 2019， 36（6）： 1413-1420 （in Chinese）.
[10]	刘子琦，陈刚， SU Zhoucheng，等. 基于细观力学和机器学习的纤维增强复合材料热-力多物理性能预测［J/OL］. 复合材料学报， 2025： 1-17. （2025-03-12）. .
	LIU Z Q， CHEN G， SU Z C， et al. Thermo-mechanical multiphysical properties prediction of fiber-reinforced composites based on micromechanics and machine learning［J/OL］. Acta Materiae Compositae Sinica， 2025： 1-17. （2025-03-12）. （in Chinese）.
[11]	彭凡，邹司农，任毅如. 基于深度学习的复合材料螺栓连接失效预测［J］. 机械强度， 2023， 45（2）： 447-453.
	PENG F， ZOU S N， REN Y R. Failure prediction of bolted connection of composite materials based on deep learning［J］. Journal of Mechanical Strength， 2023， 45（2）： 447-453 （in Chinese）.
[12]	YANG Z Z， YU C H， GUO K， et al. End-to-end deep learning method to predict complete strain and stress tensors for complex hierarchical composite microstructures［J］. Journal of the Mechanics and Physics of Solids， 2021， 154： 104506.
[13]	SEPASDAR R， KARPATNE A， SHAKIBA M. A data-driven approach to full-field nonlinear stress distribution and failure pattern prediction in composites using deep learning［J］. Computer Methods in Applied Mechanics and Engineering， 2022， 397： 115126.
[14]	ZHANG Y， TIŇO P， LEONARDIS A， et al. A survey on neural network interpretability［J］. IEEE Transactions on Emerging Topics in Computational Intelligence， 2021， 5（5）： 726-742.
[15]	严如强，商佐港，王志颖，等. 可解释人工智能在工业智能诊断中的挑战和机遇：先验赋能［J］. 机械工程学报， 2024， 60（12）： 1-20.
	YAN R Q， SHANG Z G， WANG Z Y， et al. Challenges and opportunities of XAI in industrial intelligent diagnosis： priori-empowered［J］. Journal of Mechanical Engineering， 2024， 60（12）： 1-20 （in Chinese）.
[16]	WANG W X， THAI H T. A physics-informed neural network framework for laminated composite plates under bending［J］. Thin-Walled Structures， 2025， 210： 113014.
[17]	HEDAYATRASA S， FINK O， VAN PAEPEGEM W， et al. K-space physics-informed neural network （k-PINN） for compressed spectral mapping and efficient inversion of vibrations in thin composite laminates［J］. Mechanical Systems and Signal Processing， 2025， 223： 111920.
[18]	LINGHU J， GAO W F， DONG H， et al. Higher-order multi-scale physics-informed neural network （HOMS-PINN） method and its convergence analysis for solving elastic problems of authentic composite materials［J］. Journal of Computational and Applied Mathematics， 2025， 456： 116223.
[19]	LI Y， WAN D T， WANG Z， et al. Physics-constrained deep learning approach for solving inverse problems in composite laminated plates［J］. Composite Structures， 2024， 348： 118514.
[20]	YAO L J， WANG J X， CHUAI M Y， et al. Physics-informed machine learning for loading history dependent fatigue delamination of composite laminates［J］. Composites Part A： Applied Science and Manufacturing， 2024， 187： 108474.
[21]	ZHOU K， SUN H T， ENOS R， et al. Harnessing deep learning for physics-informed prediction of composite strength with microstructural uncertainties［J］. Computational Materials Science， 2021， 197： 110663.
[22]	SHEN Y A， HAN Z L， LIANG Y C， et al. Mesh reduction methods for thermoelasticity of laminated composite structures： Study on the B-spline based state space finite element method and physics-informed neural networks［J］. Engineering Analysis with Boundary Elements， 2023， 156： 475-487.
[23]	杜轲，林志鹏，吴文贤，等. 物理信息神经网络方法求解平面应力问题［J］. 固体力学学报， 2025， 46（2）： 230-243.
	DU K， LIN Z P， WU W X， et al. Physics-informed neural network method for solving plane stress problems［J］. Chinese Journal of Solid Mechanics， 2025， 46（2）： 230-243 （in Chinese）.
[24]	田松岩，黄鑫格，段焰辉，等. 面向流体力学的物理神经网络综述［J］. 计算机应用， 2024， 44（）： 133-141.
	TIAN S Y， HUANG X G， DUAN Y H， et al. A survey of physical neural networks oriented to fluid mechanics［J］. Journal of Computer Applications， 2024， 44（Sup 1）： 133-141 （in Chinese）.
[25]	王飞，党浩宁，尚勇，等. 从传统数值方法到神经网络：偏微分方程数值解的演进与展望［J］. 现代应用物理， 2025， 16（1）： 41-66.
	WANG F， DANG H N， SHANG Y， et al. From traditional numerical methods to neural networks： evolution and prospect of numerical solution of partial differential equations［J］. Modern Applied Physics， 2025， 16（1）： 41-66 （in Chinese）.
[26]	杨显昆，郑锡涛，成李南，等. 复合材料层合板单钉双剪连接挤压强度的一种工程估算方法［J］. 复合材料学报， 2012， 29（6）： 225-229.
	YANG X K， ZHENG X T， CHENG L N， et al. An engineering approach to predict the bearing strength of single-bolted double-lapped joints in composite laminate［J］. Acta Materiae Compositae Sinica， 2012， 29（6）： 225-229 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

数据集	铺层比例（0°/±45°/90°）	孔径均值/mm	厚度均值/mm	数据量/条
训练集	（18/73/9）	6.35	6.345	11
	（26/70/4）	6.35	4.255	11
	（42/50/8）	6.35	4.550	11
	（36/55/9）	6.35	4.255	11
	（9/87/4）	6.35	4.376	11
	（27/59/14）	6.35	4.065	12
	（61/35/4）	6.35	4.417	10
	（40/60/0）	6.35	3.841	12
测试集	（18/73/9）	6.35	4.070	11
测试集	（50/40/10）	6.35	3.850	9

序号	参数	符号	相关系数
1	纤维体积含量	V_f	0.82
2	树脂含量	M_r	-0.81
3	固化层板密度	ρ	0.68
4	固化单层厚度	h_p	-0.64
5	树脂流动度	F	0.60
6	固化温度	T_c	0.59
7	纤维单位面积质量	W_f	-0.45
8	孔隙率	P	0.43
9	固化时间	t_c	0.37
10	凝胶时间	t_g	0.21
11	挥发份含量	V_c	-0.16

序号	参数	符号	相关系数
1	填充孔压缩强度	σ_fhc	0.90
2	填充孔拉伸强度	σ_fht	0.89
3	90°压缩强度	S_22C	-0.85
4	0°压缩模量	E_11C	0.85
5	0°压缩强度	S_11C	0.83
6	泊松比	V₁₂	0.81
7	90°压缩模量	E_22C	-0.80
8	纵横剪切强度	S₁₂	0.80
9	0°拉伸模量	E_11T	-0.62
10	90°拉伸模量	E_22T	0.50
11	纵横剪切模量	G₁₂	0.42
12	90°拉伸强度	S_22T	0.35
13	0°拉伸强度	S_11T	-0.30

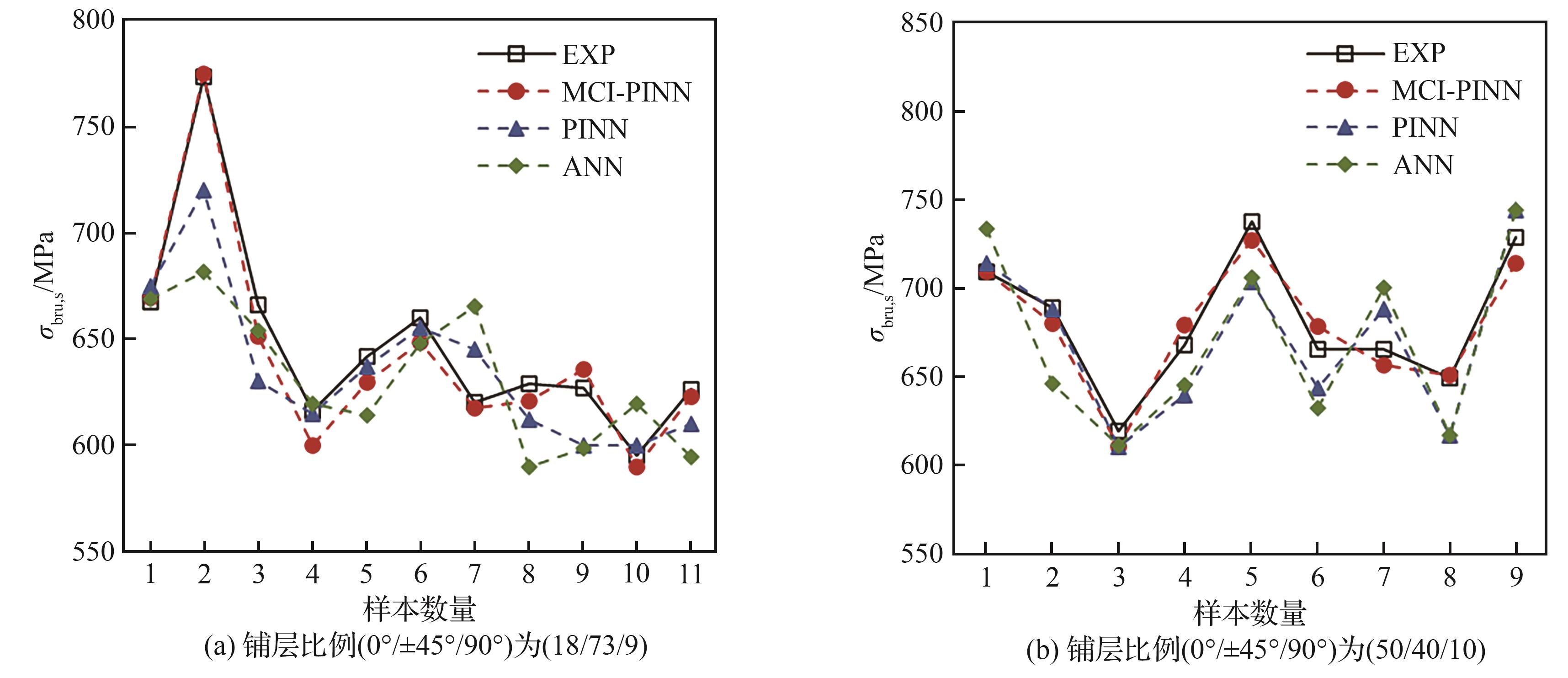

铺层比例（0°/±45°/90°）	模型	MRE/%	MAE	RME/%	RSDE/%	R²	RMSE
（18/73/9）	ANN	4.37	28.97	2.38	31.09	0.31	37.50
	PINN	2.69	18.01	1.71	22.81	0.73	23.63
	MCI-PINN	1.24	7.89	0.87	4.72	0.96	9.34
（50/40/10）	ANN	3.98	27.18	1.56	32.21	0.36	28.99
	PINN	2.76	18.74	1.37	20.79	0.63	22.00
	MCI-PINN	1.27	8.66	0.43	5.78	0.93	9.83

数据集	铺层比例（0°/±45°/90°）	孔径均值/mm	厚度均值/mm	数据量/条
L₁	（18/73/9）	6.35	6.345	11
L₁	（26/70/4）	6.35	4.255	11
L₂	（42/50/8）	6.35	4.550	11
L₂	（36/55/9）	6.35	4.255	11
L₃	（9/87/4）	6.35	4.376	11
L₃	（27/59/14）	6.35	4.065	12
L₄	（61/35/4）	6.35	4.417	10
L₄	（40/60/0）	6.35	3.841	12
L₅	（18/73/9）	6.35	4.070	11
L₅	（50/40/10）	6.35	3.850	9

基于MCI-PINN的复合材料螺栓连接结构挤压强度预测

Prediction of bearing strength for composite bolted joint structures based on MCI-PINN

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 21

参考文献 26

相关文章 15

编辑推荐

Metrics

本文评价

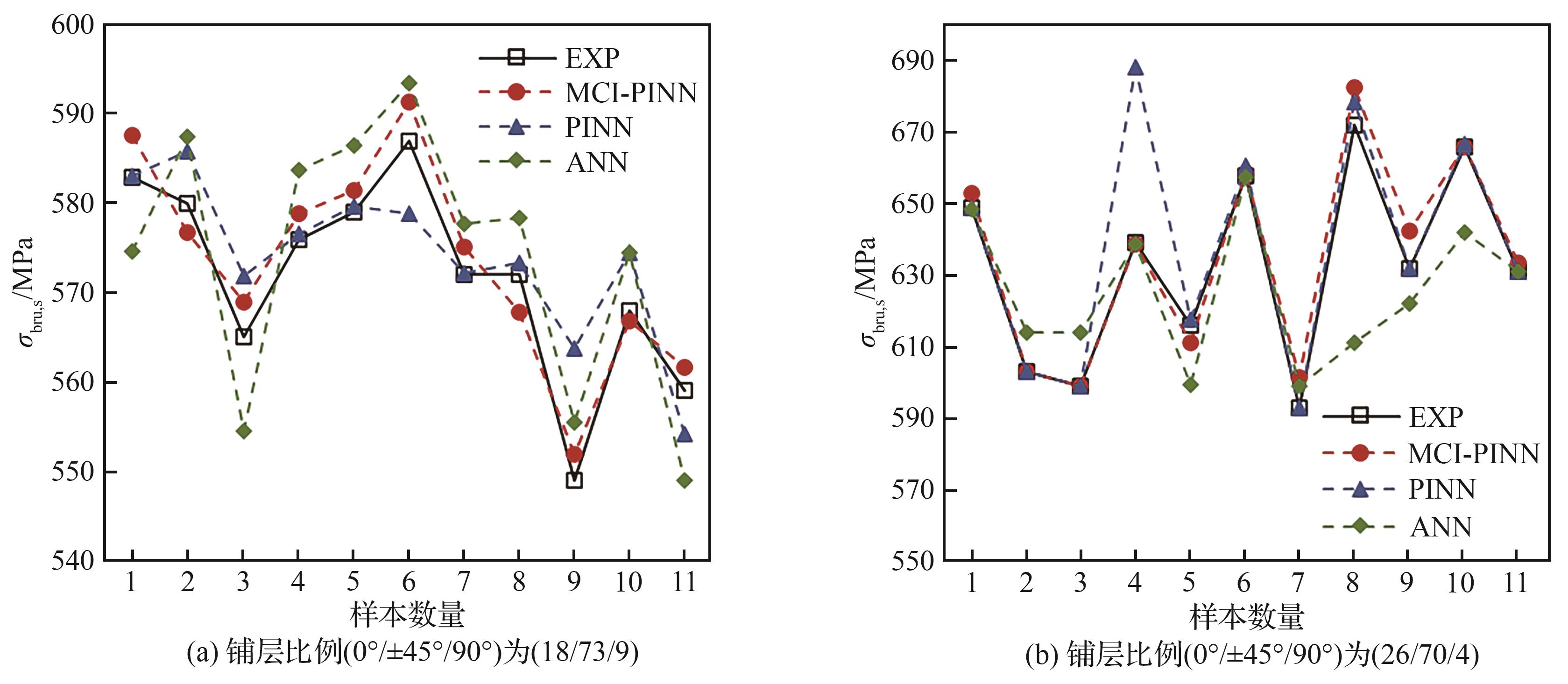

铺层比例（0°/±45°/90°）	模型	MRE/%	MAE	RME/%	RSDE/%	R²	RMSE
（18/73/9）	ANN	1.29	7.37	0.40	32.34	0.49	7.51
	PINN	0.78	4.38	0.39	18.60	0.67	6.06
	MCI-PINN	0.54	3.10	0.27	2.44	0.91	3.22
（26/70/4）	ANN	1.69	10.94	1.18	25.26	0.51	18.10
	PINN	0.83	8.46	0.84	19.66	0.69	14.37
	MCI-PINN	0.57	4.13	0.48	4.00	0.95	5.94

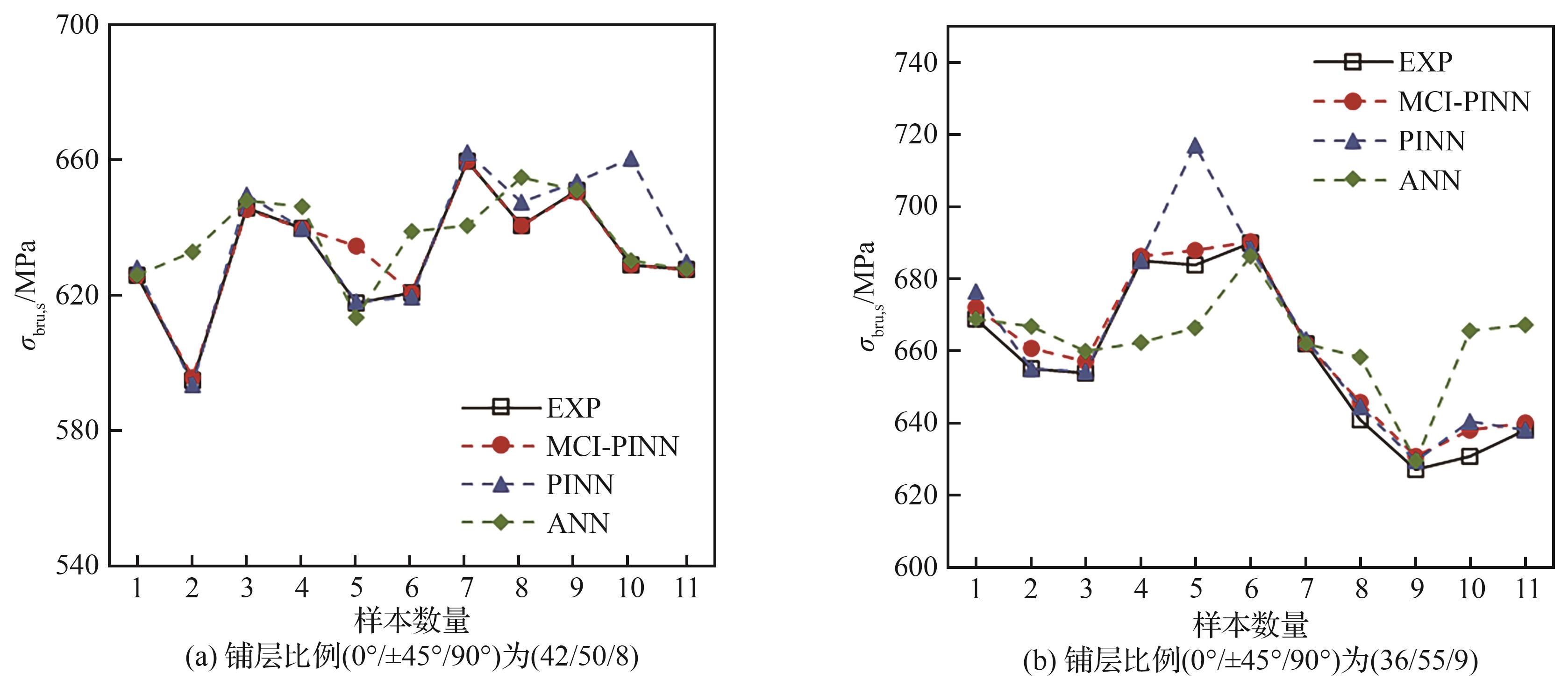

铺层比例（0°/±45°/90°）	模型	MRE/%	MAE	RME/%	RSDE/%	R²	RMSE
（42/50/8）	ANN	1.51	9.38	0.81	29.73	0.27	14.62
	PINN	0.79	4.97	0.71	16.88	0.66	9.96
	MCI-PINN	0.26	1.62	0.24	4.45	0.91	5.00
（36/55/9）	ANN	1.30	12.91	0.82	33.63	0.35	17.11
	PINN	0.81	5.39	0.77	17.38	0.75	10.48
	MCI-PINN	0.49	2.85	0.48	4.78	0.97	3.35

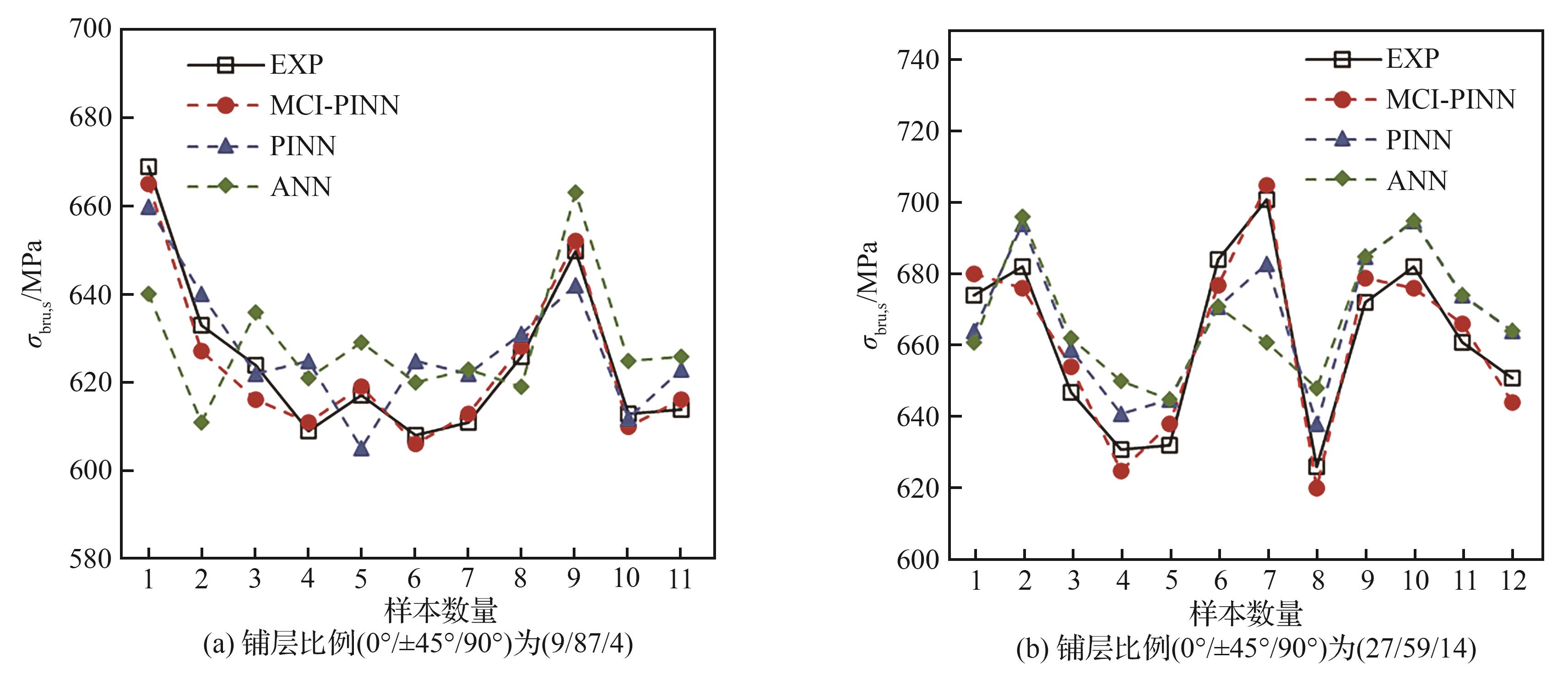

铺层比例（0°/±45°/90°）	模型	MRE/%	MAE	RME/%	RSDE/%	R²	RMSE
（9/87/4）	ANN	2.24	14.09	0.57	27.32	0.31	15.23
	PINN	1.15	7.18	0.48	21.59	0.79	8.28
	MCI-PINN	0.51	3.19	0.16	3.36	0.95	3.73
（27/59/14）	ANN	2.52	16.75	0.88	29.59	0.38	18.36
	PINN	1.91	12.66	0.88	19.62	0.70	12.81
	MCI-PINN	0.92	6.08	0.04	4.75	0.93	6.14

铺层比例（0°/±45°/90°）	模型	MRE/%	MAE	RME/%	RSDE/%	R²	RMSE
（61/35/4）	ANN	3.47	22.10	0.23	26.92	0.35	22.50
	PINN	2.48	15.60	0.22	19.77	0.61	17.55
	MCI-PINN	0.97	6.10	0.05	4.30	0.95	6.30
（40/60/0）	ANN	1.38	9.25	0.28	29.43	0.38	11.34
	PINN	0.89	6.00	0.12	17.53	0.78	6.68
	MCI-PINN	0.52	3.50	0.12	1.02	0.93	3.70
