选区激光增材制造钛合金构件微结构设计及力学性能

doi:10.7527/S1000-6893.2025.31777

材料工程与机械制造

本期目录 | 过刊浏览 | 高级检索

前一篇 |

选区激光增材制造钛合金构件微结构设计及力学性能

张鑫磊¹, 袁也¹, 陈洪胜¹(), 郑留伟²^,³, 王文先², 王璟¹

^1.太原理工大学机械工程学院，太原 030024
^2.太原理工大学材料科学与工程学院，太原 030024
^3.太原理工大学分析测试中心，太原 030024

收稿日期:2025-01-07 修回日期:2025-02-10 接受日期:2025-06-03 出版日期:2025-06-30 发布日期:2025-06-13
通讯作者: 陈洪胜 E-mail:chenhongsheng@tyut.edu.cn
基金资助:
山西省自然科学研究面上项目(202303021211045);山西省专利转化计划(202402003);山西省忻州市重点研发计划

Microstructure design and mechanical properties of titanium alloy components for laser selective additive manufacturing

Xinlei ZHANG¹, Ye YUAN¹, Hongsheng CHEN¹(), Liuwei ZHENG²^,³, Wenxian WANG², Jing WANG¹

^1.College of Mechanical Engineering，Taiyuan University of Technology，Taiyuan 030024，China
^2.College of Materials Science and Engineering，Taiyuan University of Technology，Taiyuan 030024，China
^3.Instrumental Analysis Center，Taiyuan University of Technology，Taiyuan 030024，China

Received:2025-01-07 Revised:2025-02-10 Accepted:2025-06-03 Online:2025-06-30 Published:2025-06-13
Contact: Hongsheng CHEN E-mail:chenhongsheng@tyut.edu.cn
Supported by:
Shanxi Province Natural Science Research Surface Project(202303021211045);Shanxi Patent Conversion Plan Project(202402003);Key Research and Development Project of Xinzhou City, Shanxi Province

摘要/Abstract

摘要：

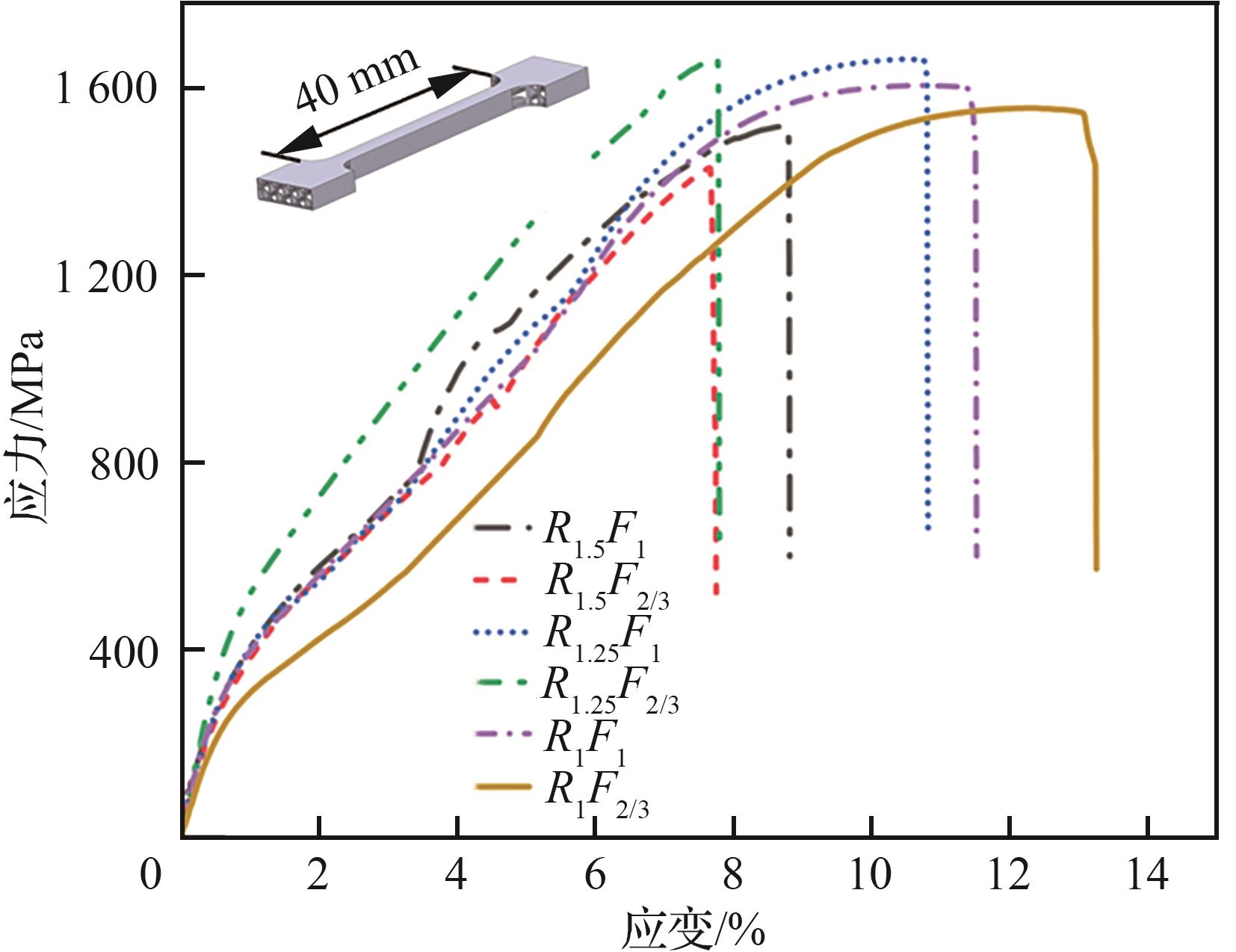

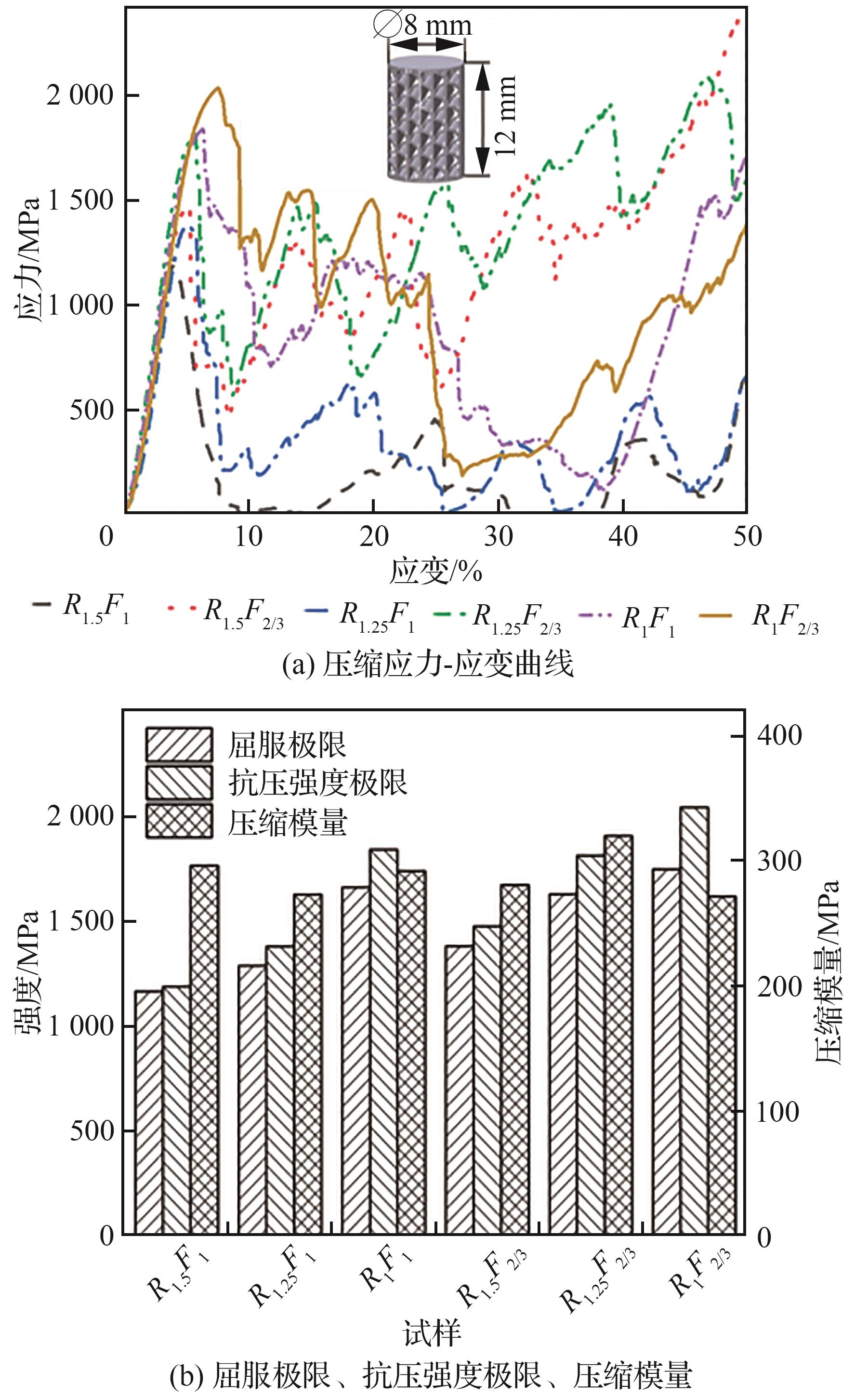

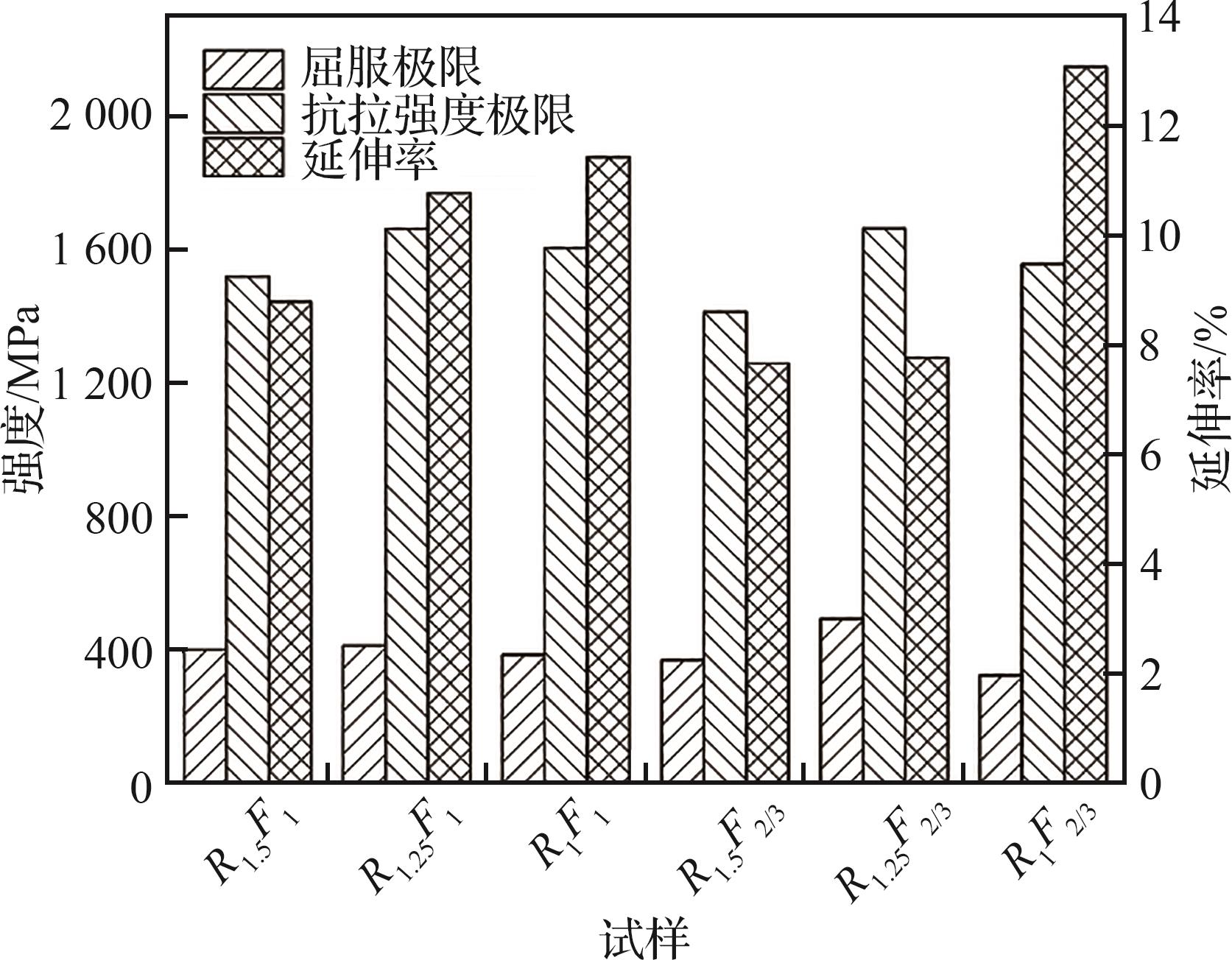

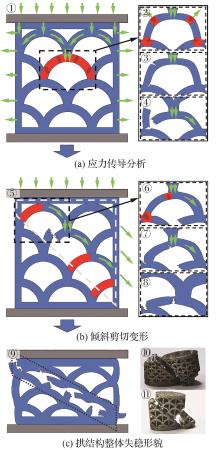

钛合金具有高强、耐高温等特点，在航空航天、水下装备等领域具有广泛的应用前景，钛合金结构件的轻量化是未来的发展趋势。基于拱桥桥拱高承压的结构优势结合选区激光增材制造的工艺特点，设计并制备了内部不同圆弧拱结构的钛合金块体，通过室温的弯曲、拉伸、压缩等性能测试，探究了制备块体的力学性能、断裂失效机制。研究结果表明，圆弧拱结构减轻构件质量16%~40%。圆弧拱半径1 mm、拱高0.66 mm的试样表现出优异的力学性能，抗拉强度可达到1 558.0 MPa、抗弯强度可达到1 506.7 MPa、抗压强度可达到2 040.9 MPa。拉伸断口呈现大量韧窝，表现为韧脆性断裂；压缩断口呈现灰白色的条带，表现为脆性倾斜剪切断裂。圆弧拱结构有效降低构件质量的同时保证了力学性能，为轻量化结构设计提供了一种新策略。

关键词: 轻量化设计, 圆弧拱结构, 钛合金, 选区激光熔化, 断机制

Abstract:

Titanium alloy， has the characteristics of high strength， high temperature resistance and has a wide range of application prospects in aerospace and other fields， and the lightweight of titanium alloy structural parts is the future development trend. Titanium alloy blocks with different arc arch structures were designed and fabricated based on the structural advantages of high arch pressure of arch Bridges combined with the technological characteristics of selected laser additive manufacturing. The mechanical properties and fracture failure mechanism of the fabricated blocks were investigated through bending， stretching and compression tests at room temperature. The results show that the arc arch structure can reduce the weight of the component by 16% to 40%. The specimen with arc arch radius of 1 mm and arch height of 0.66 mm showed excellent mechanical properties， and the tensile strength reached 1 558.0 MPa. The bending strength can reach 1 506.7 MPa； The compressive strength can reach 2 040.9 MPa. The tensile fracture presents a large number of dimples， which is characterized by ductile brittle fracture. The compression fracture shows grayish white bands， which are brittle inclined shear fracture. The circular arch structure can effectively reduce the weight of the component and guarantee the mechanical properties at the same time， which provides a new strategy for lightweight structure design.

Key words: lightweight structure design, arc arch structure, Ti6Al4V, selective laser melting, fracture mechanism

中图分类号:

V214.6

张鑫磊, 袁也, 陈洪胜, 郑留伟, 王文先, 王璟. 选区激光增材制造钛合金构件微结构设计及力学性能[J]. 航空学报, 2025, 46(24): 431777.

Xinlei ZHANG, Ye YUAN, Hongsheng CHEN, Liuwei ZHENG, Wenxian WANG, Jing WANG. Microstructure design and mechanical properties of titanium alloy components for laser selective additive manufacturing[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(24): 431777.

图/表 20

图 1

图 2

图 3

图 4

图 5

图 6

图 7

图 8

图 9

图 10

图 11

图 12

图 13

图 14

图 15

图 16

图 17

图 18

图 19

图 20

参考文献 27

[1]	MAGNUS C， TARRANT T， OREKUNRIN A. Tribological behaviour of novel network-like Ti₆Al₄V-Ti₃SiC₂-TiC metal-ceramic composite structure［J］. Wear， 2025， 562-563： 205645.
[2]	DU X Y， CHEN J B， SHE Y， et al. Effect of process parameter optimization on morphology and mechanical properties of Ti₆Al₄V alloy produced by selective laser melting［J］. Progress in Natural Science： Materials International， 2023， 33（6）： 911-917.
[3]	SRIKANTH M， CHARAN B SAI， VENU D M， et al. Enhancement of high temperature oxidation and hot corrosion resistance behaviors of selective laser melted Ti₆Al₄V by ultrasonic shot peening［J］. Materials Chemistry and Physics， 2025， 332： 130170.
[4]	张纪奎，孔祥艺，马少俊，等. 激光增材制造高强高韧TC11钛合金力学性能及航空主承力结构应用分析［J］. 航空学报， 2021， 42（10）： 525430.
	ZHANG J K， KONG X Y， MA S J， et al. Laser additive manufactured high strength-toughness TC11 titanium alloy： Mechanical properties and application in airframe load-bearing structure［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（10）： 525430 （in Chinese）.
[5]	HAQ A U， NARALA S K R. Experimental and numerical investigation on the ballistic impact performance of sandwich panels with additively manufactured honeycomb cores［J］. Aerospace Science and Technology， 2024， 155： 109733.
[6]	WU Y Z， FANG J G， WU C， et al. Additively manufactured materials and structures： A state-of-the-art review on their mechanical characteristics and energy absorption［J］. International Journal of Mechanical Sciences， 2023， 246： 108102.
[7]	KORKMAZ M E， GUPTA M K， ROBAK G， et al. Development of lattice structure with selective laser melting process： A state of the art on properties， future trends and challenges［J］. Journal of Manufacturing Processes， 2022， 81： 1040-1063.
[8]	张卫红，周涵，李韶英，等. 航天高性能薄壁构件的材料-结构一体化设计综述［J］. 航空学报， 2023， 44（9）： 627428.
	ZHANG W H， ZHOU H， LI S Y， et al. Material-structure integrated design for high-performance aerospace thin-walled component［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（9）： 627428 （in Chinese）.
[9]	张少平，郭会明，高彤，等. 基于先进激光加工技术的下一代航空发动机跨尺度整体式承力薄壁构件设计方法与应用［J］. 航空学报， 2024， 45（13）： 630037.
	ZHANG S P， GUO H M， GAO T， et al. Design and manufacturing method of multi-scale integrated load bearing thin-walled structure for application in next-generation aeroengine based on advanced laser processing technology［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（13）： 630037 （in Chinese）.
[10]	李涤尘，鲁中良，田小永，等. 增材制造：面向航空航天制造的变革性技术［J］. 航空学报， 2022， 43（4）： 525387.
	LI D C， LU Z L， TIAN X Y， et al. Additive manufacturing： Revolutionary technology for leading aerospace manufacturing［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（4）： 525387 （in Chinese）.
[11]	SHAH S W ALI， ALI S， ULLAH H， et al. Material characterization of Ti₆Al₄V alloy additively manufactured using selective laser melting technique［J］. Journal of Materials Research and Technology， 2024， 33： 1756-1763.
[12]	REN X P， LI H Q， GUO H， et al. A comparative study on mechanical properties of Ti-6Al-4V alloy processed by additive manufacturing vs. traditional processing［J］. Materials Science and Engineering： A， 2021， 817： 141384.
[13]	CHEN X C， CHEN H S， NIE H H， et al. Research on hot deformation behavior and microstructure characterization of the NiTi alloy fabricated by wire arc additive manufacturing［J］. Journal of Materials Research and Technology， 2024， 33： 9180-9194.
[14]	李政勋，徐志锋，张守银，等. 基于SLS的双组分黏结剂钛合金砂型制备工艺研究［J］. 特种铸造及有色合金， 2025， 45（2）： 228-234.
	LI Z X， XU Z F， ZHANG S Y， et al. Preparation process of bi-component binder titanium alloy sand mold based on SLS［J］. Special Casting & Nonferrous Alloys， 2025， 45（2）： 228-234 （in Chinese）.
[15]	LUO S Y， ZHANG X L. High-quality 3D printing of ethylene vinyl acetate with direct pellet-based FDM for medical applications： Mechanical analysis， energy absorption and recovery evaluation［J］. Journal of the Mechanical Behavior of Biomedical Materials， 2023， 148： 106231.
[16]	HE X L， SHAO Y Y， XIN Y Y， et al. Stereolithography 3D printing upon near-infrared photopolymerization［J］. Chemical Engineering Journal， 2025， 507： 160857.
[17]	王茂松，杜宇雷. 增材制造钛铝合金研究进展［J］. 航空学报， 2021， 42（7）： 625263.
	WANG M S， DU Y L. Research progress of additive manufacturing of TiAl alloys［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（7）： 625263 （in Chinese）.
[18]	XIE Z H， FU X Q， ZHANG Q， et al. Ballistic performance of additive manufacturing metal lattice structures［J］. Thin-Walled Structures， 2025， 208： 112763.
[19]	ZHENG Q， CHEN H S， ZHOU J， et al. Lightweight design of lattice structure of boron steel prepared by selective laser melting［J］. Journal of Materials Research and Technology， 2024， 30： 7523-7532.
[20]	LEARY M， MAZUR M， ELAMBASSERIL J， et al. Selective laser melting （SLM） of AlSi₁₂Mg lattice structures［J］. Materials & Design， 2016， 98： 344-357.
[21]	YANG L， MERTENS R， FERRUCCI M， et al. Continuous graded Gyroid cellular structures fabricated by selective laser melting： Design， manufacturing and mechanical properties［J］. Materials & Design， 2019， 162： 394-404.
[22]	SUN W T， FU Y， MA H， et al. High-strength AlCoCrFeNi_2.1 eutectic high entropy alloy skeleton with hollow brick wall structures by selective laser melting［J］. Materials Science and Engineering： A， 2023， 887： 145757.
[23]	YAN C Z， HAO L， HUSSEIN A， et al. Advanced lightweight 316 L stainless steel cellular lattice structures fabricated via selective laser melting［J］. Materials & Design， 2014， 55： 533-541.
[24]	VAN BAEL S， KERCKHOFS G， MOESEN M， et al. Micro-CT-based improvement of geometrical and mechanical controllability of selective laser melted Ti₆Al₄V porous structures［J］. Materials Science and Engineering： A， 2011， 528（24）： 7423-7431.
[25]	DOU H， YE W G， ZHANG D H， et al. Comparative study on in-plane compression properties of 3D printed continuous carbon fiber reinforced composite honeycomb and aluminum alloy honeycomb［J］. Thin-Walled Structures， 2022， 176： 109335.
[26]	钟子林，刘爱荣. 基础竖向多频参数激励下圆弧拱平面内动力失稳研究［J］. 工程力学， 2022， 39（4）： 53-64.
	ZHONG Z L， LIU A R. Studies on in-plane dynamic instability of vertically and parametrically base multi-frequency excited circular Arches［J］. Engineering Mechanics， 2022， 39（4）： 53-64 （in Chinese）.
[27]	MASKERY I， ABOULKHAIR N T， AREMU A O， et al. A mechanical property evaluation of graded density Al-Si10-Mg lattice structures manufactured by selective laser melting［J］. Materials Science and Engineering： A， 2016， 670： 264-274.
