高机动飞机主动流动控制环量增升设计

doi:10.7527/S1000-6893.2026.33440

流动控制与热管理专刊

本期目录 | 过刊浏览 | 高级检索

前一篇 |

高机动飞机主动流动控制环量增升设计

富佳伟, 王辰(), 马敏昂, 王宏, 赵彤, 刘锦通

航空工业沈阳飞机设计研究所，沈阳 110035

收稿日期:2026-01-30 修回日期:2026-02-26 接受日期:2026-04-07 出版日期:2026-04-22 发布日期:2026-04-20
通讯作者: 王辰 E-mail:wangchen19940124@163.com

Design of lift augmentation via circulation of active flow control to highly maneuverable aircraft

Jiawei FU, Chen WANG(), Min’ang MA, Hong WANG, Tong ZHAO, Jintong LIU

AVIC Shenyang Aircraft Design Institute，Shenyang 110035，China

Received:2026-01-30 Revised:2026-02-26 Accepted:2026-04-07 Online:2026-04-22 Published:2026-04-20
Contact: Chen WANG E-mail:wangchen19940124@163.com

摘要/Abstract

摘要：

面向高机动飞机起降增升实际工程问题，针对某大后掠薄三角翼大舵偏构型，基于主动流动控制射流环量增升机理，结合数值模拟和风洞试验两种设计及验证方法实现了高机动飞机大后掠机翼流动控制增升的目标。大舵偏下机翼内侧襟翼与外侧副翼均存在流动分离，通过设置不同位置、不同角度的射流控制，考虑引气压比和引气流量的工程限制，实现了控制效果最佳、工程可行性最高的机翼外侧添加射流方案。考虑飞机主动流动控制状态参数复杂，对射流增升控制效果进行相似准则研究，发现不同工况下可用动量系数统一衡量射流控制效果。根据数值模拟所选方案，通过风洞试验校核，解释相关流动机理，形成了一套标准化理论研究方法及工程可行性高的高机动飞机环量控制机翼增升方案。

关键词: 环量控制, 柯恩达效应, 流动增升, 相似准则, 风洞试验

Abstract:

Addressing practical engineering problems related to lift augmentation during takeoff and landing to highly maneuverable aircraft， this study focuses on a thin large-sweep delta-wing with large rudder deflection. Based on the jet circulation control mechanism of active flow control， and combining both numerical simulations and wind tunnel tests for design and validation， the goal of lift augmentation via flow control for wings of large-sweep highly maneuverable aircraft has been achieved. Flow separation occurs on both the inner flap and the outer aileron under large rudder deflection. By implementing jet control at different positions and angles， and considering engineering constraints such as bleed pressure ratio and bleed flow rate， the most optimal and feasible outer-wing jet scheme was realized. Considering the complexity of parameters about active flow control， a similarity criterion study was conducted on jet control， revealing that the control effect can be uniformly evaluated using the momentum coefficient under different conditions. Based on the numerical simulation scheme， wind tunnel tests were conducted to verify the results and elucidate the relevant flow mechanisms， establishing a standardized theoretical research method and a highly feasible circulation control wing lift augmentation scheme.

Key words: circulation control, Coanda effect, lift augmentation, similarity criteria, wind tunnel test

中图分类号:

V211.41

富佳伟, 王辰, 马敏昂, 王宏, 赵彤, 刘锦通. 高机动飞机主动流动控制环量增升设计[J]. 航空学报, 2026, 47(13): 533440.

Jiawei FU, Chen WANG, Min’ang MA, Hong WANG, Tong ZHAO, Jintong LIU. Design of lift augmentation via circulation of active flow control to highly maneuverable aircraft[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(13): 533440.

图/表 22

图 1

表1

图 2

表2

表3

图 3

图 4

图 5

图 6

图 7

图 8

图 9

图 10

图 11

图 12

图 13

图 14

图 15

图 16

图17

图 18

图 19

参考文献 20

[1]	富佳伟，于佳龙，刘超，等. 隐身舰载战斗机气动力设计关键技术［J］. 航空学报， 2021， 42（8）： 525804.
	FU J W， YU J L， LIU C， et al. Key technologies of aerodynamics design of stealth carrier-based aircraft［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（8）： 525804 （in Chinese）.
[2]	张志冰，吴江鹏，王虎寅，等. 舰载飞机弹射起飞动力学仿真研究［J］. 飞机设计， 2025， 45（3）： 1-6.
	ZHANG Z B， WU J P， WANG H Y， et al. Dynamic simulation for carrier-based aircraft catapult takeoff［J］. Aircraft Design， 2025， 45（3）： 1-6 （in Chinese）.
[3]	张杨，周益，钱国红，等. 国外典型舰载机单发着舰策略分析［J］. 飞机设计， 2022， 42（1）： 1-3， 10.
	ZHANG Y， ZHOU Y， QIAN G H， et al. Analysis of strategy of foreign typical carrier-based aircraft with single-engine landing［J］. Aircraft Design， 2022， 42（1）： 1-3， 10 （in Chinese）.
[4]	白宏伟，张伟. 舰载机起降技术研究综述［J］. 飞机设计， 2024， 44（1）： 30-38.
	BAI H W， ZHANG W. A review of research on carrier-based aircraft take-off and landing technology［J］. Aircraft Design， 2024， 44（1）： 30-38 （in Chinese）.
[5]	陈诚，陈其盛，黄江涛，等. 基于变弯度技术和协同射流的混合流动控制技术研究［J］. 工程力学， 2022， 39（11）： 245-256.
	CHEN C， CHEN Q S， HUANG J T， et al. Hybrid flow control technology based on variable camber and co-flow jet［J］. Engineering Mechanics， 2022， 39（11）： 245-256 （in Chinese）.
[6]	朱晓军，李锋，欧东斌，等. 喷流流动控制增升效应数值模拟［J］. 空气动力学学报， 2020， 38（1）： 66-72.
	ZHU X J， LI F， OU D B， et al. Numerical simulation of flow control in lift-increase effect using air-blowing［J］. Acta Aerodynamica Sinica， 2020， 38（1）： 66-72 （in Chinese）.
[7]	赵志杰，罗振兵，刘杰夫，等. 基于分布式合成双射流的飞行器无舵面三轴姿态控制飞行试验［J］. 力学学报， 2022， 54（5）： 1220-1228.
	ZHAO Z J， LUO Z B， LIU J F， et al. Flight test of aircraft three-axis attitude control without rudders based on distributed dual synthetic jets［J］. Chinese Journal of Theoretical and Applied Mechanics， 2022， 54（5）： 1220-1228 （in Chinese）.
[8]	王笑珮. 面向飞翼布局飞行器性能提升的主动流动控制技术研究［D］. 南京：南京航空航天大学， 2020.
	WANG X P. Research on active flow control technology for flying wing layout vehicle performance improvement［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2020 （in Chinese）.
[9]	张刘，姜裕标，何萌，等. 内吹式襟翼控制机理和失速特性［J］. 空气动力学学报， 2021， 39（5）： 53-62.
	ZHANG L， JIANG Y B， HE M， et al. Stall characteristics and circulation control of internally blown flap［J］. Acta Aerodynamica Sinica， 2021， 39（5）： 53-62 （in Chinese）.
[10]	XU H Y， QIAO C L， YANG H Q， et al. Active circulation control on the blunt trailing edge wind turbine airfoil［J］. AIAA Journal， 2018， 56（2）： 554-570.
[11]	LI L X， XU H Y， XING Z， et al. Time-delay effect and design of closed-loop control system of circulation control airfoil［J］. Chinese Journal of Aeronautics， 2024， 37（10）： 50-67.
[12]	王睿雯，毕殿方，黄旭东. 基于射流飞控技术的环量控制阶段数值研究［J］. 清华大学学报（自然科学版）， 2024， 64（2）： 346-357.
	WANG R W， BI D F， HUANG X D. Numerical study of circulation control phase based on fluidic flight control technology［J］. Journal of Tsinghua University （Science and Technology）， 2024， 64（2）： 346-357 （in Chinese）.
[13]	姜裕标，张刘，黄勇，等. 内吹式襟翼环量控制翼型升力响应特性［J］. 航空学报， 2018， 39（7）： 121807.
	JIANG Y B， ZHANG L， HUANG Y， et al. Lift response characteristics of a circulation control airfoil with internally blown flap［J］. Acta Aeronautica et Astronautica Sinica， 2018， 39（7）： 121807 （in Chinese）.
[14]	王磊，杜海，李秋实，等. 环量控制机翼增升及滚转控制特性研究［J］. 空气动力学学报， 2021， 39（1）： 43-51.
	WANG L， DU H， LI Q S， et al. Research on the lift-enhancement and roll control characteristics of a circulation control wing［J］. Acta Aerodynamica Sinica， 2021， 39（1）： 43-51 （in Chinese）.
[15]	杜海，杨乐杰，李铮，等. 多级环量控制技术增升机理及能效分析［J］. 航空学报， 2022， 43（S2）： 727709.
	DU H， YANG L J， LI Z， et al. Lifting mechanism and energy efficiency analysis of multistage circulation control technology［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（S2）： 727709 （in Chinese）.
[16]	ZHAO Z J， DENG X， LUO Z B， et al. Flight control of a flying wing aircraft based on circulation control using synthetic jet actuators［J］. Chinese Journal of Aeronautics， 2023， 36（10）： 152-164.
[17]	梅洋，史志伟，张维源，等. 基于射流流动控制的飞翼布局飞行器阵风载荷减缓研究［J］. 空气动力学学报， 2026， 44（1）： 85-95.
	MEI Y， SHI Z W， ZHANG W Y， et al. Gust loads alleviation of flying wing aircraft based on jet flow control［J］. Acta Aerodynamica Sinica， 2026， 44（1）： 85-95 （in Chinese）.
[18]	HOHOLIS G， STEIJL R， BADCOCK K. Circulation control as a roll effector for unmanned combat aerial vehicles［J］. Journal of Aircraft， 2016， 53（6）： 1875-1889.
[19]	LIN J C， MELTON L P， HANNON J A， et al. Testing of high-lift common research model with integrated active flow control［J］. Journal of Aircraft， 2020， 57（6）： 1121-1133.
[20]	徐航，徐元铭. 舰载机增升装置对薄翼型升力系数的影响研究［J］. 飞机设计， 2014， 34（2）： 1-7.
	XU H， XU Y M. Research on the impact of carrier-based aircraft’s high lift device on the thin airfoil’s lift coefficient［J］. Aircraft Design， 2014， 34（2）： 1-7 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

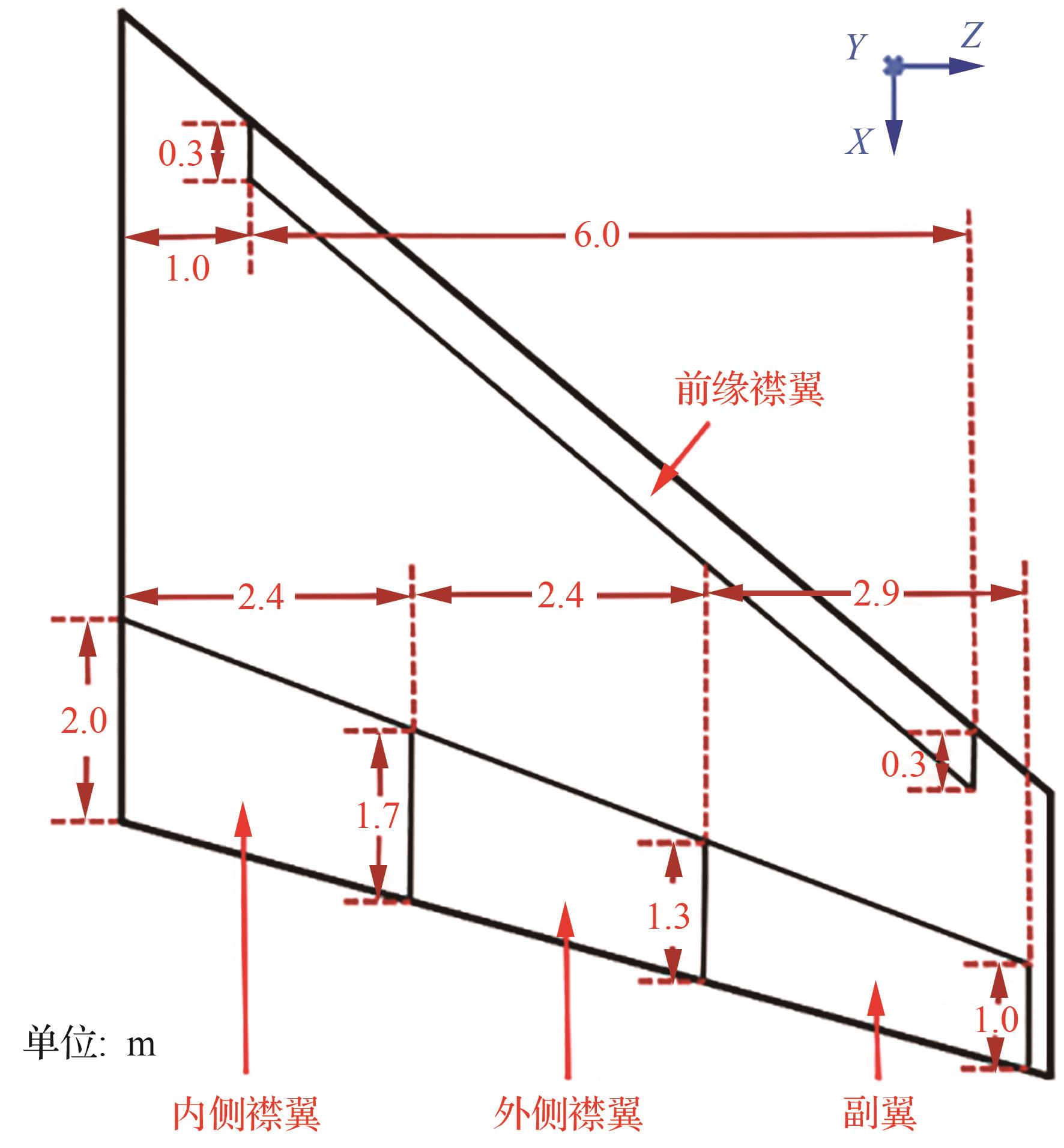

参数	前缘襟翼	后缘内侧襟翼	后缘外侧襟翼	副翼
展向位置/m	1.0~7.0	0~2.4	2.4~4.8	4.8~7.7
流向长度/m	0.3	1.7~2.0	1.3~1.7	1.0~1.3
偏转角度/（°）	-20	45	45	24

网格点数/10⁴	0°迎角		11°迎角
网格点数/10⁴	升力系数C_L	阻力系数C_D	升力系数C_L	阻力系数C_D
900	0.508 0	0.062 5	1.250 3	0.221 7
1 800	0.507 4	0.063 2	1.252 4	0.222 1
3 600	0.507 2	0.063 2	1.251 3	0.222 0

参数	法向力	轴向力	横向力	滚转力矩	偏航力矩	俯仰力矩
设计载荷/N	±12 000	±1 500	±700
校核载荷/N	±10 000	±1 500	±650
设计力矩/（N·m）				±2 000	±2 500	±500
校核力矩/（N·m）				±2 000	±2 500	±500
综合加载重复性/%F.S.	0.02	0.03	0.02	0.04	0.01	0.04
综合加载误差/%F.S.	0.06	0.03	0.03	0.21	0.08	0.06
合成标准不确定度/%F.S.	0.12	0.11	0.11	0.23	0.13	0.12
扩展不确定度/%F.S.	0.24	0.22	0.21	0.47	0.26	0.24
