水上飞机缩比模型带滑流影响的吹气控制试验

doi:10.7527/S1000-6893.2026.33120

流动控制与热管理专刊

本期目录 | 过刊浏览 | 高级检索

前一篇 |

水上飞机缩比模型带滑流影响的吹气控制试验

刘景飞¹^,², 黄龙太³, 鞠安然¹^,²(), 徐传宝¹^,², 和润生¹^,², 王子卓¹^,²

^1.航空工业空气动力研究院，哈尔滨 150001
^2.低速高雷诺数气动力航空科技重点实验室，哈尔滨 150001
^3.中国特种飞行器研究所，荆门 448035

收稿日期:2025-11-21 修回日期:2026-01-04 接受日期:2026-02-27 出版日期:2026-03-24 发布日期:2026-03-16
通讯作者: 鞠安然 E-mail:juanranjar@qq.com
基金资助:
省部级项目

Blowing flow control test of seaplane scaled models with slipstream effects

Jingfei LIU¹^,², Longtai HUANG³, Anran JU¹^,²(), Chuanbao XU¹^,², Runsheng HE¹^,², Zizhuo WANG¹^,²

^1.AVIC Aerodynamics Research Institute，Harbin 150001，China
^2.Key Laboratory of Aviation Technology for Aerodynamics for Low Speed and High Reynolds Number，Harbin 150001，China
^3.China Special Vehicle Research Institute，Jingmen 448035，China

Received:2025-11-21 Revised:2026-01-04 Accepted:2026-02-27 Online:2026-03-24 Published:2026-03-16
Contact: Anran JU E-mail:juanranjar@qq.com
Supported by:
Provincial or Ministerial Project

摘要/Abstract

摘要：

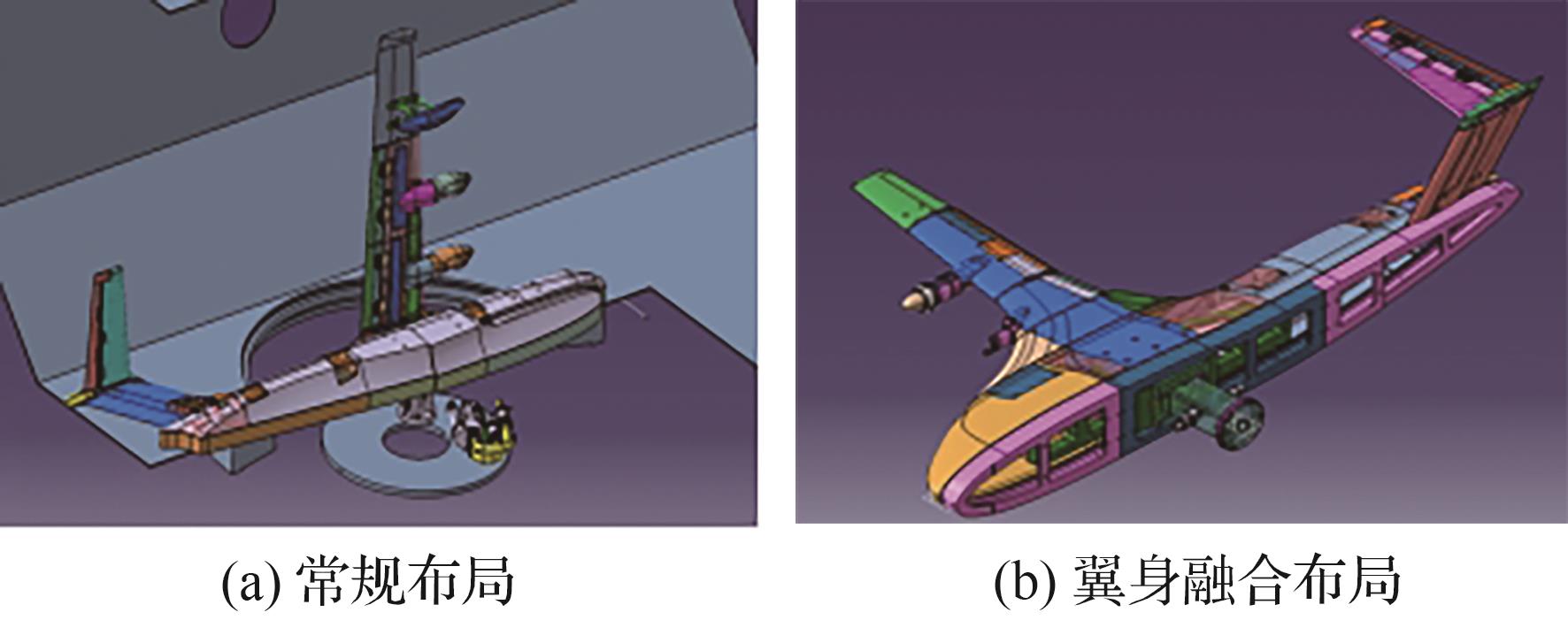

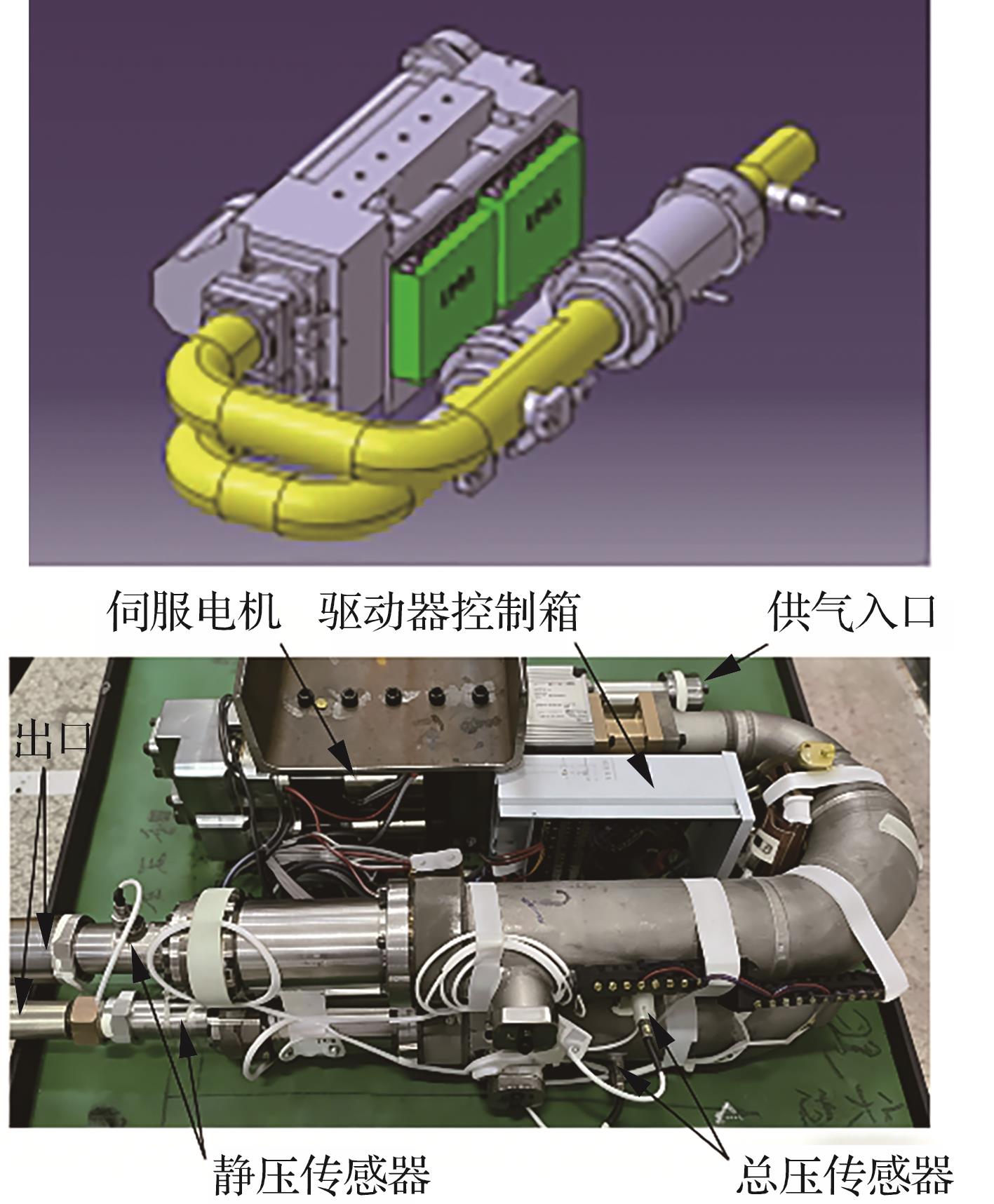

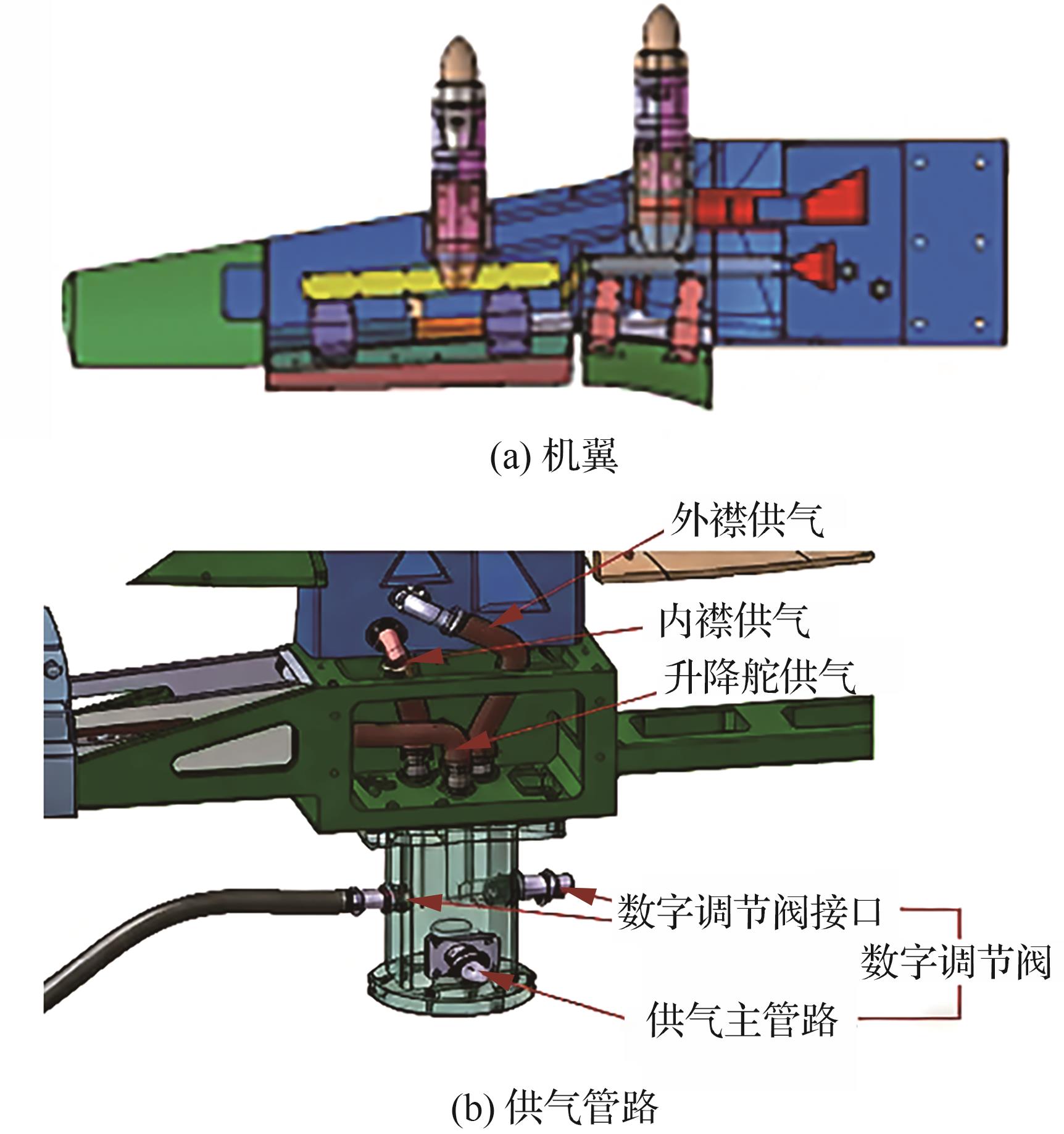

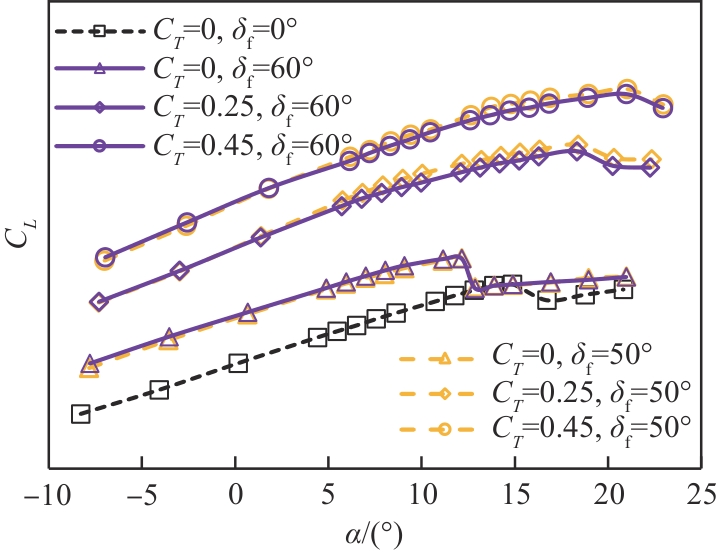

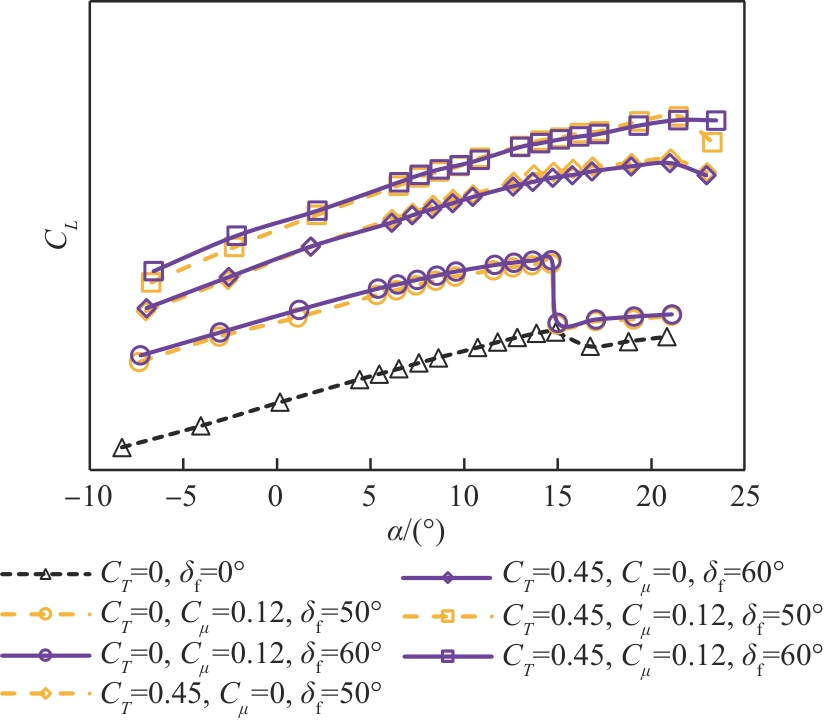

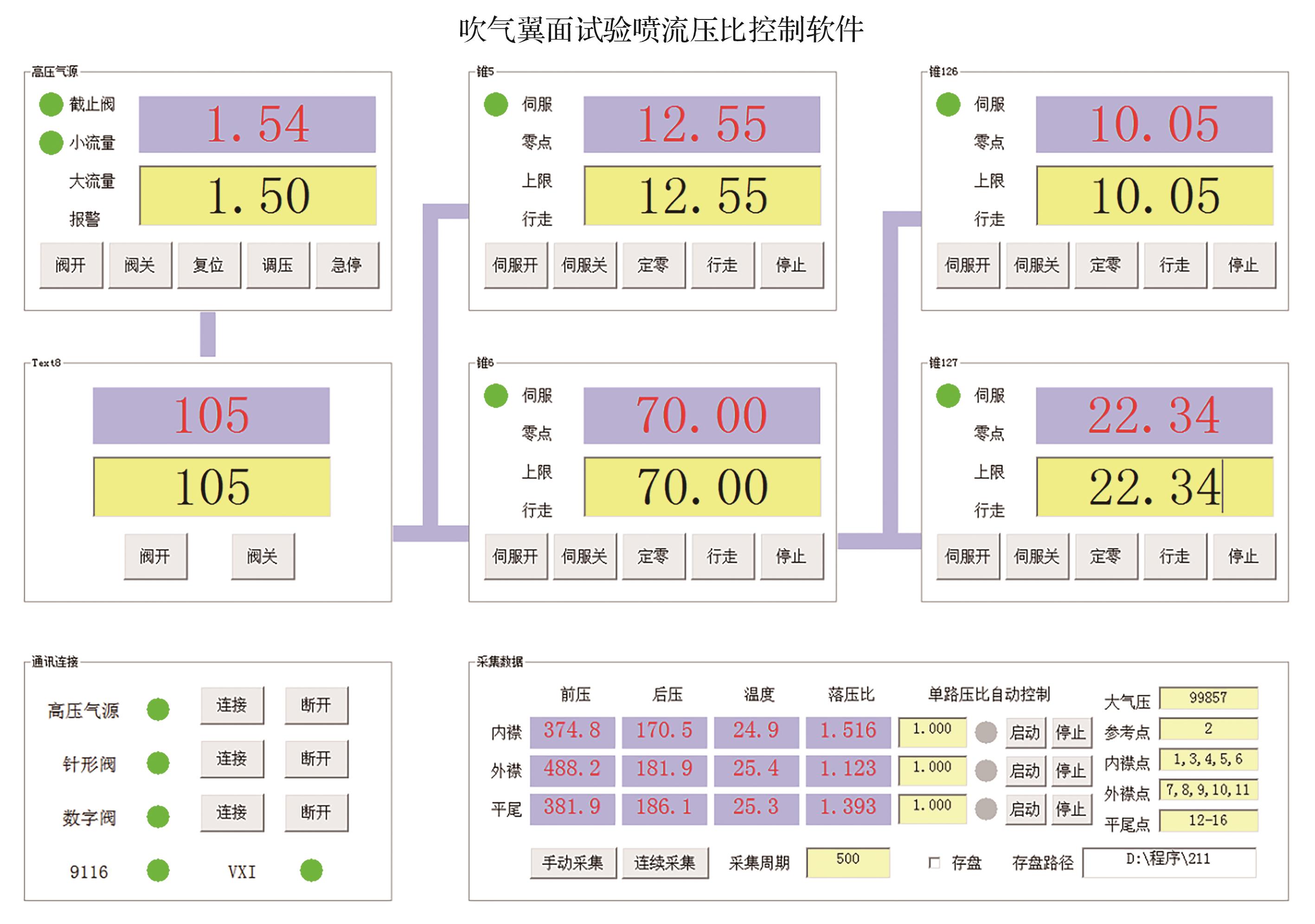

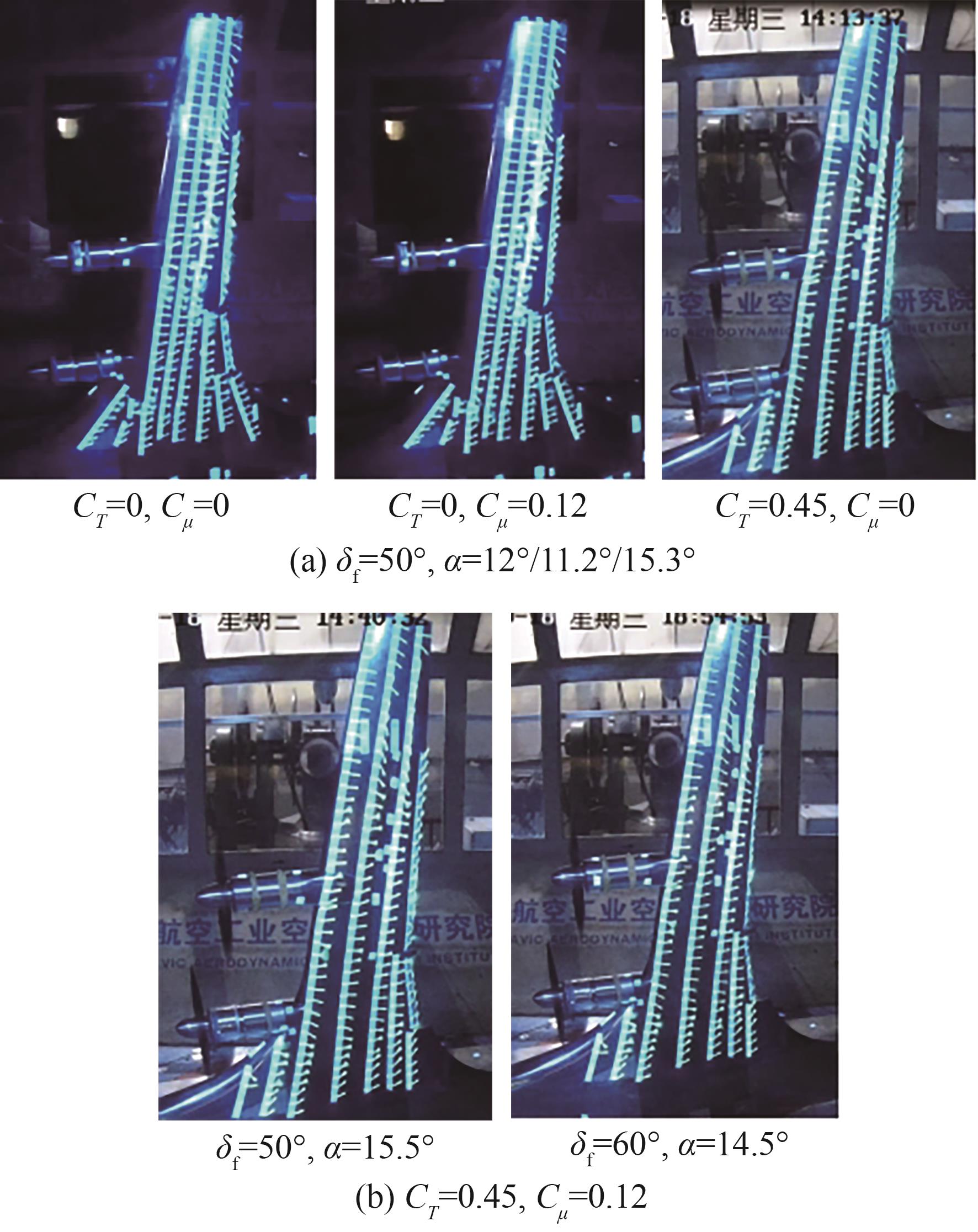

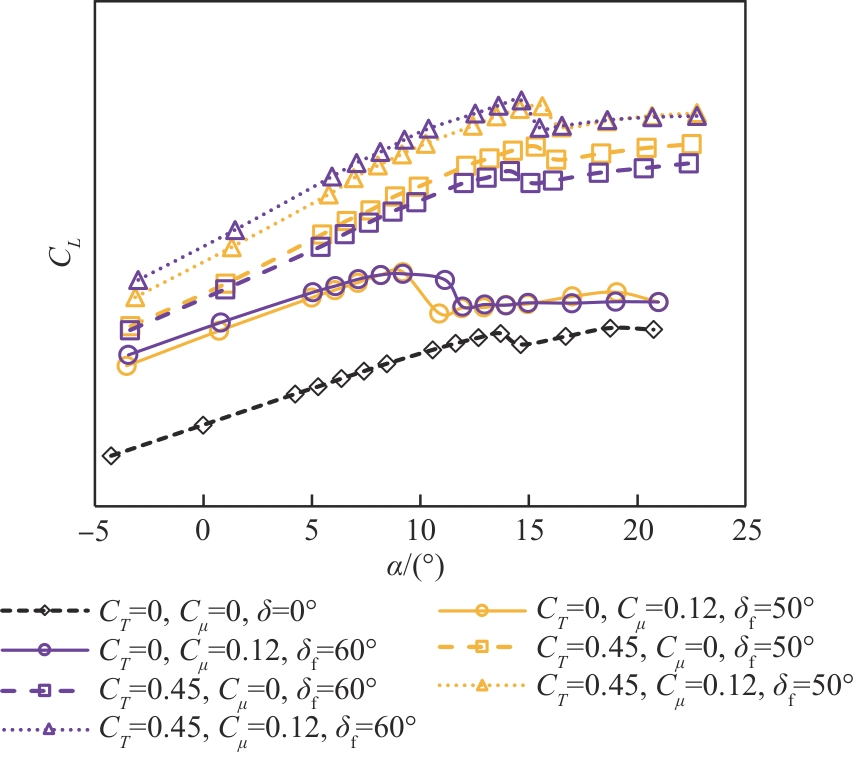

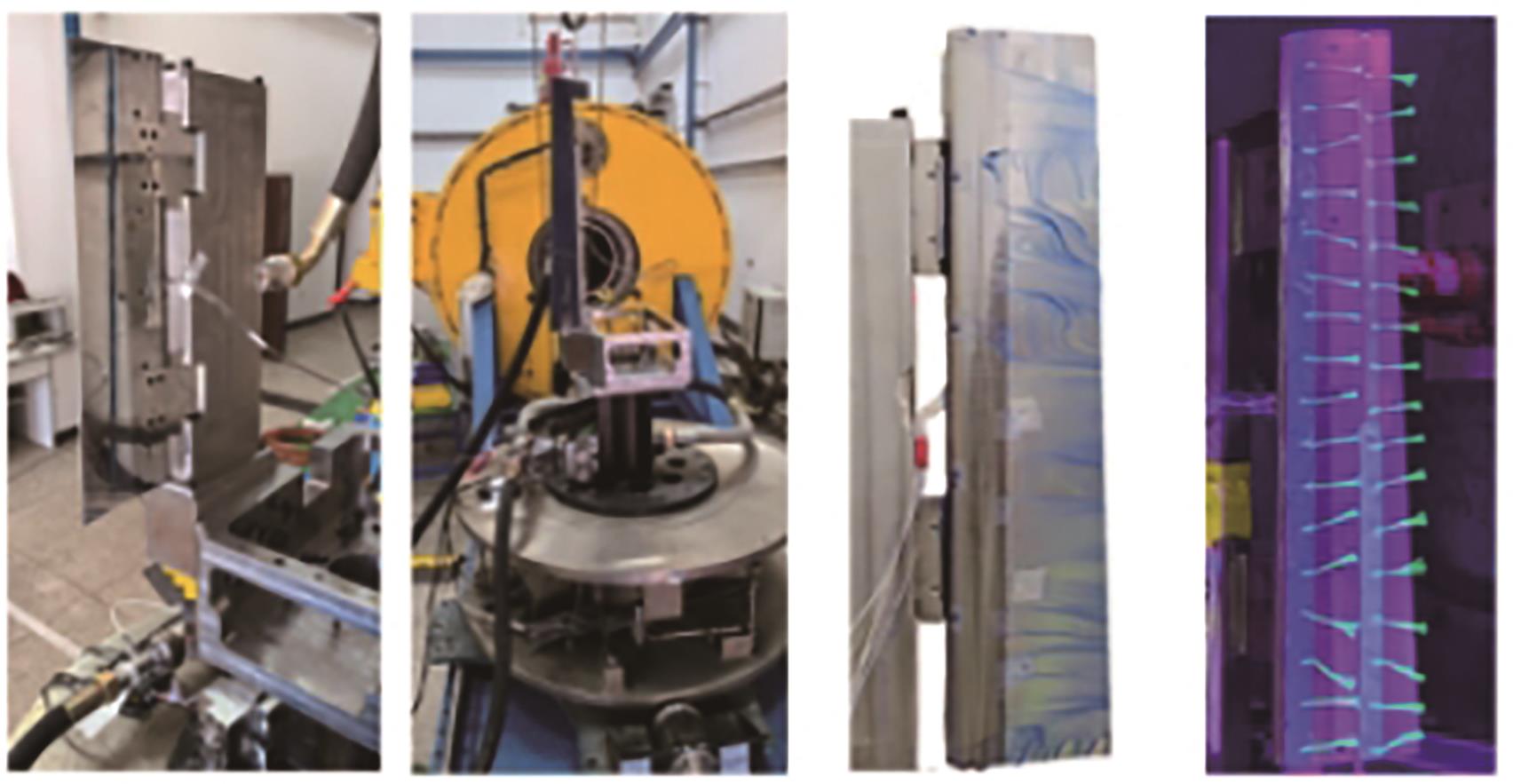

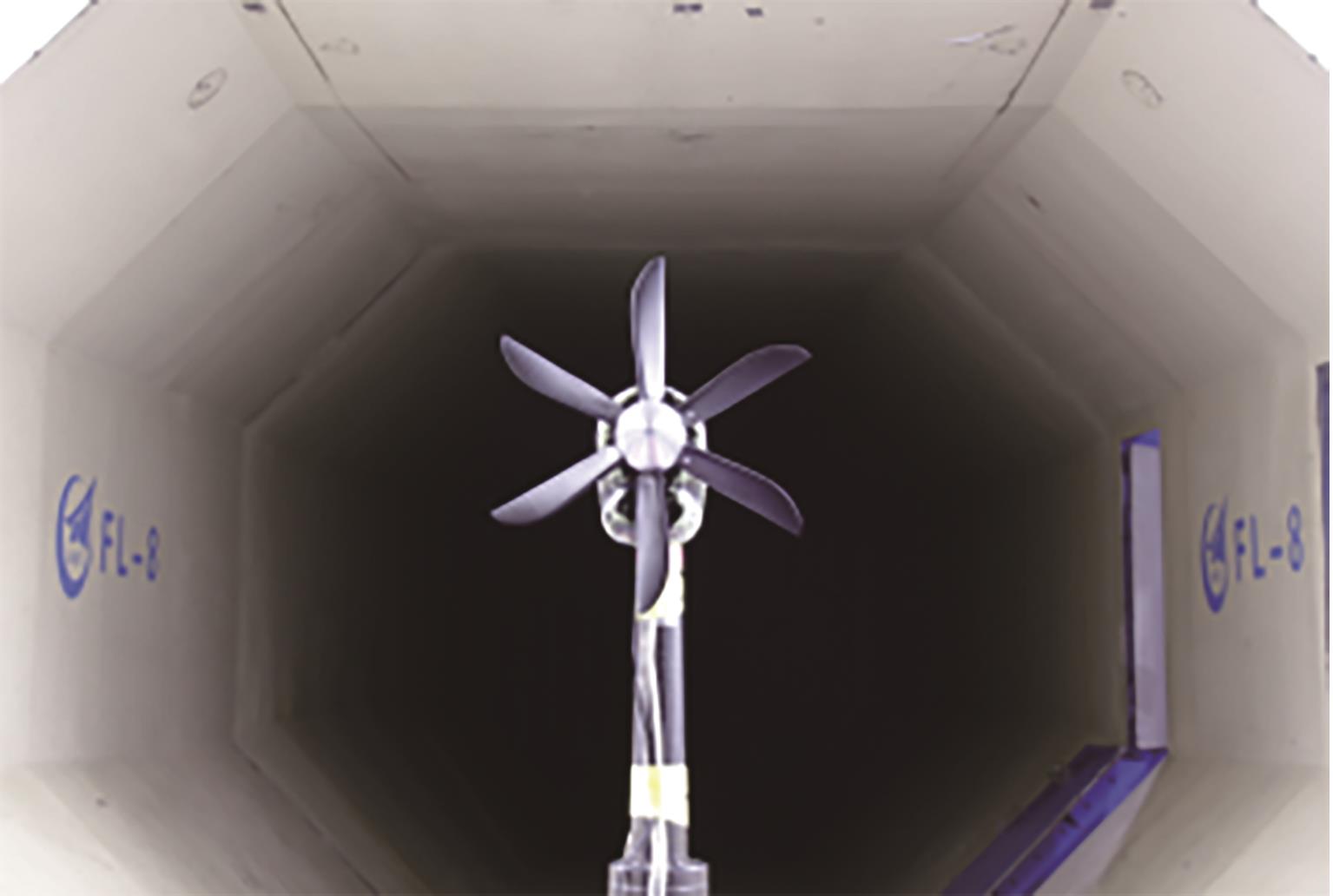

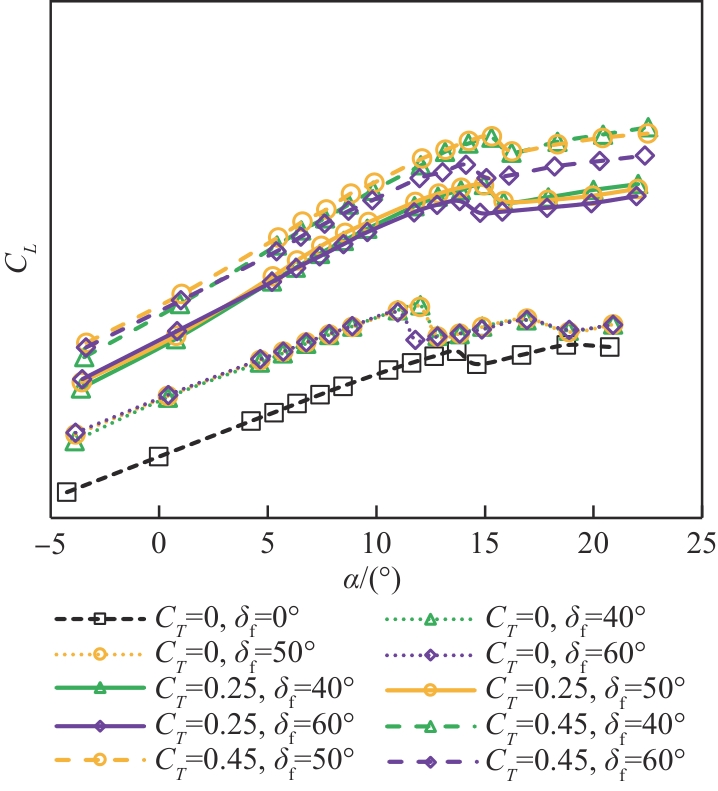

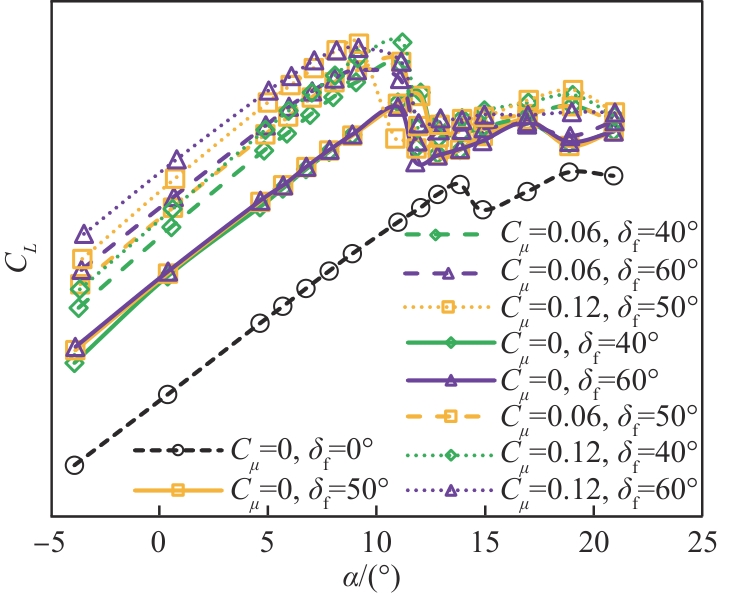

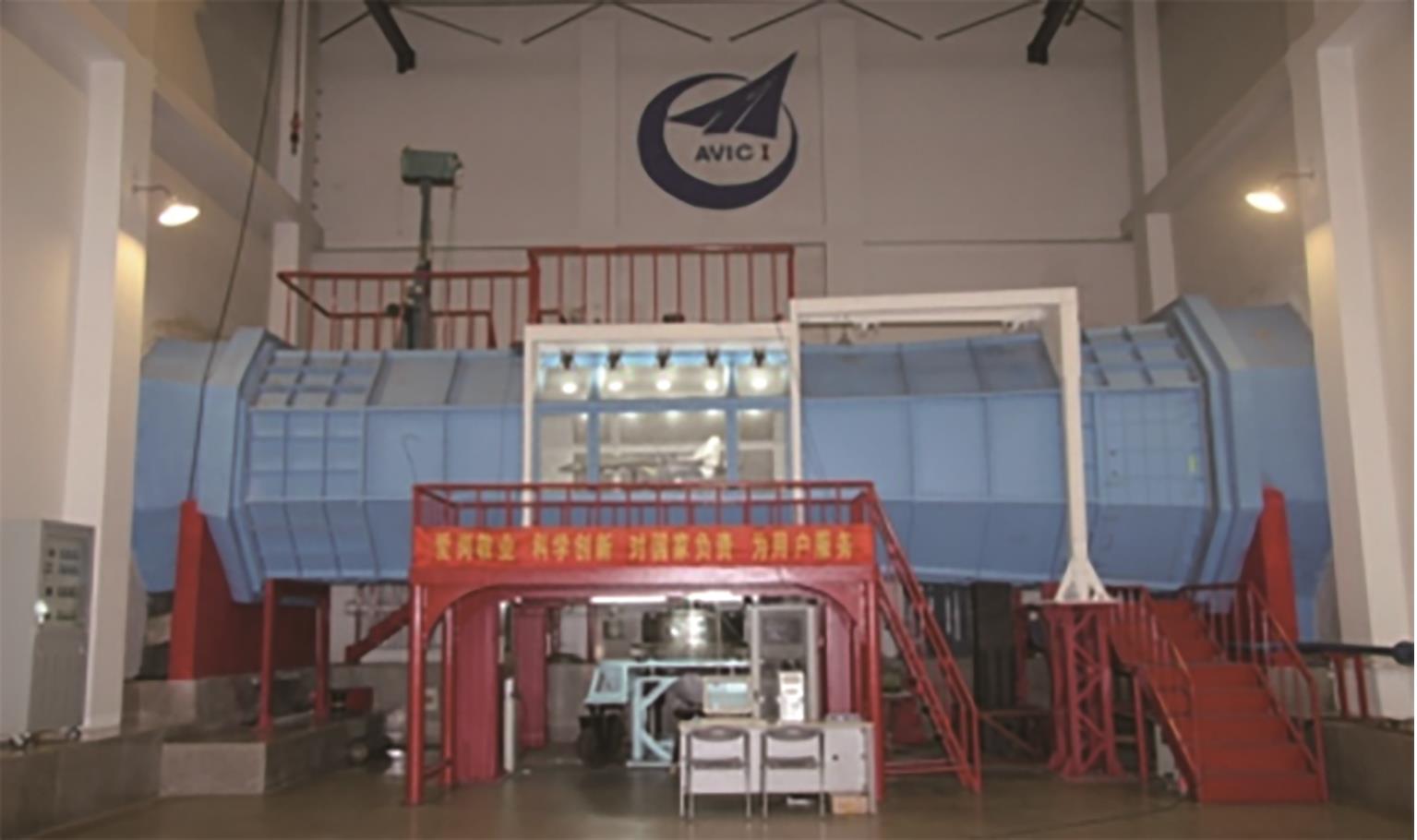

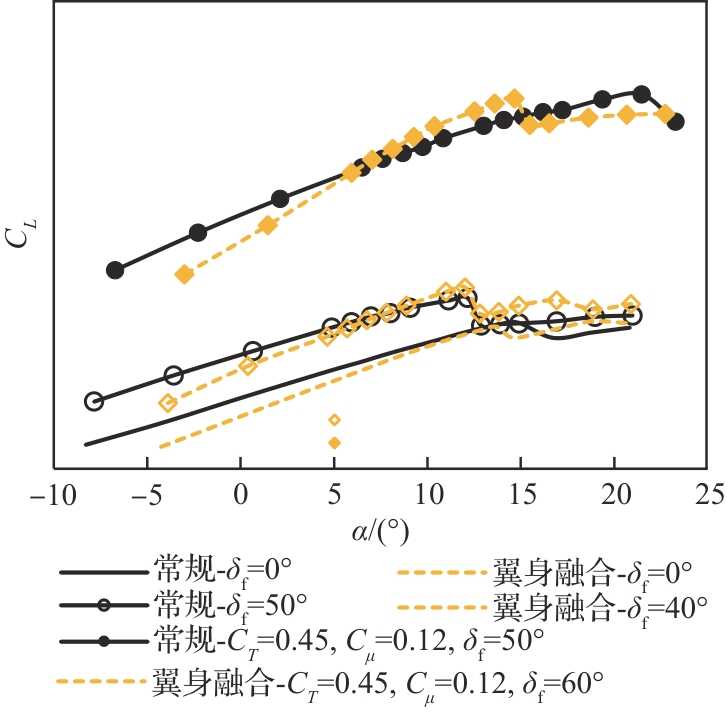

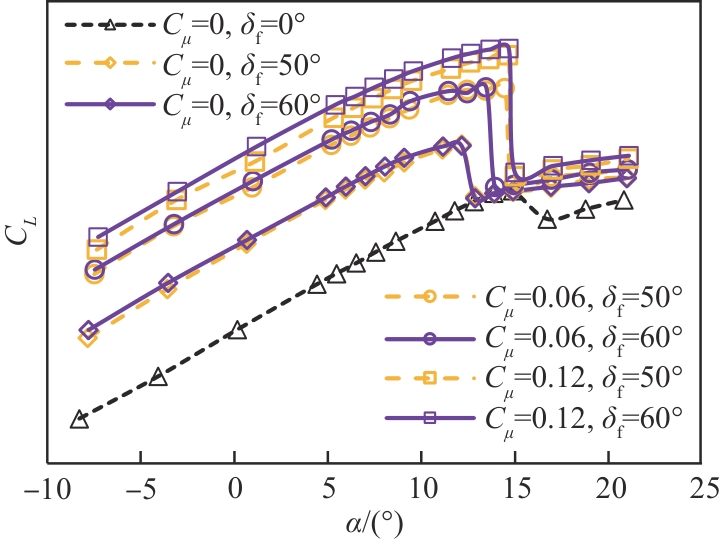

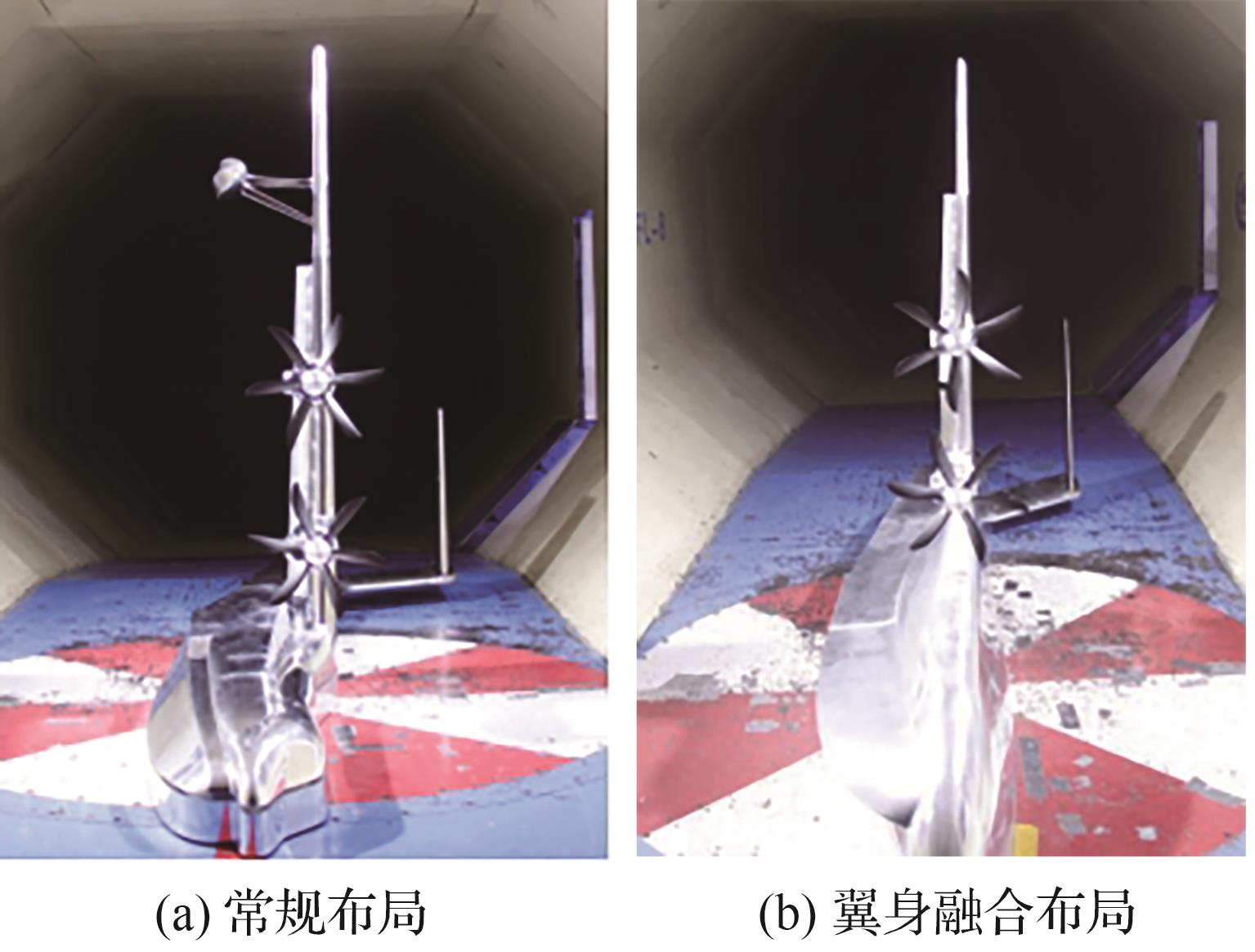

依托航空工业空气动力研究院FL-8低速风洞，围绕常规和翼身融合布局水上飞机带滑流影响的吹气流动控制效能和机理开展风洞试验研究，试验采用小尺寸半模模型和外式空气桥天平，通过小体积大功率直流电机驱动螺旋桨模拟滑流动力影响，通过外接高压气源和多级流量控制模块进行舵面吹气系统流量的精确控制。试验验证了相关试验方法和设备的可靠性，获得了螺旋桨滑流、吹气流动控制以及两者耦合后对水上飞机升力特性的综合影响，通过流动显示方法研究了滑流、吹气以及两者耦合影响的流动机理。试验结果表明：常规布局和翼身融合布局机械增升效果有限，单独附加襟翼吹气控制后增升效果明显改善，当吹气动量系数C_μ =0.12时，飞机最大升力系数C_L_max相比机械增升构型最大增加45%；单独滑流动力影响可以大幅提升飞行器的升力，当螺旋桨拉力系数C_T =0.45时，飞机C_L_max相比机械增升构型最大增加137%；当滑流影响和吹气控制耦合作用后，飞机C_L_max相比机械增升构型最大增加176%，其中常规布局耦合效果小于单项叠加之和，翼身融合布局耦合效果大于单项叠加之和。

关键词: 水上飞机, 滑流, 吹气, 风洞试验, 流动控制, 增升

Abstract:

Relying on the FL-8 low-speed wind tunnel of AVIC Aerodynamics Research Institute， wind tunnel test research was conducted on the control efficiency and mechanism of blowing flow control with slipstream influence around conventional and blended wing-body layout seaplanes. The test utilized a small-scale half-model and an external air bridge balance. A small-volume high-power DC motor was used to drive a propeller to simulate the influence of slipstream， and an external high-pressure air source and a multi-stage flow control module were used to precisely control the flow of the flap surface air blowing system. The test verified the reliability of the relevant experimental methods and equipment， and obtained the comprehensive impact of propeller slipstream， blown air flow control， and their coupling on the lift characteristics of seaplanes. The flow mechanism of slipstream， blown air， and their coupling effects was studied through flow visualization methods. The test results indicate that the mechanical lift enhancement effects of the two layouts are limited. The lift enhancement effect is significantly improved after the addition of flap blowing control alone. When C_μ =0.12， C_L_max increases by a maximum of 45% compared to the mechanical lift enhancement configuration. The influence of slipstream power alone can greatly enhance the lift of the aircraft. When C_T =0.45， C_L_max increases by a maximum of 137% compared to the mechanical lift enhancement configuration. When the slipstream influence and blowing control are coupled， C_L_max increases by a maximum of 176% compared to the mechanical lift enhancement. The coupling effect of conventional layout lift enhancement is less than the sum of individual effects， the coupling effect of blended wing-body layout lift enhancement is greater than the sum of individual effects.

Key words: seaplane, slipstream, blow, wind tunnel test, flow control, lift enhancement

中图分类号:

V211.4

刘景飞, 黄龙太, 鞠安然, 徐传宝, 和润生, 王子卓. 水上飞机缩比模型带滑流影响的吹气控制试验[J]. 航空学报, 2026, 47(13): 133120.

Jingfei LIU, Longtai HUANG, Anran JU, Chuanbao XU, Runsheng HE, Zizhuo WANG. Blowing flow control test of seaplane scaled models with slipstream effects[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(13): 133120.

图/表 16

图 1

图 2

图 3

图 4

图 5

图6

图 7

图 8

图9

图10

图11

图12

图 13

图 14

图 15

图 16

参考文献 30

[1]	KELLER D， RUDNIK R. Numerical investigation of the dynamic behavior of a high-lift configuration with circulation control［C］∥ 33rd AIAA Applied Aerodynamics Conference. Reston： AIAA， 2015.
[2]	BECK N， RADESPIEL R， LENFERS C， et al. Aerodynamic effects of propeller slipstream on a wing with circulation control［J］. Journal of Aircraft， 2015， 52（5）： 1422-1436.
[3]	MEYER M， MACHUNZE W， BAUER M. Towards the industrial application of active flow control in civil aircraft-an active highlift flap［C］∥ 32nd AIAA Applied Aerodynamics Conference. Reston： AIAA， 2014.
[4]	GREENBLATT D， WYGNANSKI I J. The control of flow separation by periodic excitation［J］. Progress in Aerospace Sciences， 2000， 36（7）： 487-545.
[5]	SOMMERWERK K， HAUPT M C. Design analysis and sizing of a circulation controlled CFRP wing with Coandǎ flaps via CFD-CSM coupling［J］. CEAS Aeronautical Journal， 2014， 5（1）： 95-108.
[6]	BURNAZZI M， RADESPIEL R. Synergies between suction and blowing for active high-lift flaps［J］. CEAS Aeronautical Journal， 2015， 6（2）： 305-318.
[7]	RADESPIEL R， BURNAZZI M. Fundamentals in Coanda flap design［C］∥Active Flow and Combustion Control 2014. Cham： Springer， 2015： 101-114.
[8]	ABZALILOV D F. Maximizing the lift coefficient of a jet-blown contour［J］. Doklady Physics， 2007， 52（1）： 63-66.
[9]	JABBAL M， LIDDLE S C， CROWTHER W J. Active flow control systems architectures for civil transport aircraft［J］. Journal of Aircraft， 2010， 47（6）： 1966-1981.
[10]	焦予秦，陆岩. 多段翼型吹气流动分离控制研究［J］. 应用力学学报， 2015， 32（2）： 215-220， 350-351.
	JIAO Y Q， LU Y. Research on flow separation control on multi-element airfoil using air-blowing［J］. Chinese Journal of Applied Mechanics， 2015， 32（2）： 215-220， 350-351 （in Chinese）.
[11]	朱自强，吴宗成. 环量控制技术研究［J］. 航空学报， 2016， 37（2）： 411-428.
	ZHU Z Q， WU Z C. Study of the circulation control technology［J］. Acta Aeronautica et Astronautica Sinica， 2016， 37（2）： 411-428 （in Chinese）.
[12]	周涛，李亚林，党铁红. 民用飞机增升装置中的流动控制技术［J］. 民用飞机设计与研究， 2013（4）： 17-24， 28.
	ZHOU T， LI Y L， DANG T H. Flow control on high-lift devices of civil aircraft［J］. Civil Aircraft Design & Research， 2013（4）： 17-24， 28 （in Chinese）.
[13]	孙卫平，杨康智，秦何军. 大型水陆两栖飞机吹气襟翼设计与分析验证［J］. 航空动力学报， 2016， 31（4）： 903-909.
	SUN W P， YANG K Z， QIN H J. Design and test of a jet flap for a large amphibian［J］. Journal of Aerospace Power， 2016， 31（4）： 903-909 （in Chinese）.
[14]	郝璇，刘芳，王斌. 基于襟/缝翼吹气技术的短距起降飞行器增升策略的数值模拟研究［J］. 航空工程进展， 2016， 7（4）： 408-419.
	HAO X， LIU F， WANG B. The numerical simulation research on high lift enhancement strategies of STOL aircraft based on flap and slat blowing［J］. Advances in Aeronautical Science and Engineering， 2016， 7（4）： 408-419 （in Chinese）.
[15]	李志强，杜曼丽. Gao-Yong模型用于吹气环量控制翼型的研究［J］. 航空动力学报， 2009， 24（6）： 1326-1331.
	LI Z Q， DU M L. Study of circulation control airfoil with blowing jet using Gao-Yong turbulence model［J］. Journal of Aerospace Power， 2009， 24（6）： 1326-1331 （in Chinese）.
[16]	王妙香，孙卫平，秦何军. 水陆两栖飞机内吹式襟翼优化设计［J］. 航空学报， 2016， 37（1）： 300-309.
	WANG M X， SUN W P， QIN H J. Optimization design of an internal blown flap used in large amphibian［J］. Acta Aeronautica et Astronautica Sinica， 2016， 37（1）： 300-309 （in Chinese）.
[17]	刘睿，白俊强，邱亚松，等. 内吹式襟翼几何参数影响研究与优化设计［J］. 西北工业大学学报， 2020， 38（1）： 58-67.
	LIU R， BAI J Q， QIU Y S， et al. Effects of geometrical parameters of internal blown flap and its optimal design［J］. Journal of Northwestern Polytechnical University， 2020， 38（1）： 58-67 （in Chinese）.
[18]	赵光银，姜裕标，王万波，等. 螺旋桨滑流对简单襟翼吹气控制的影响［J］. 航空动力学报， 2021， 36（3）： 530-542.
	ZHAO G Y， JIANG Y B， WANG W B， et al. Effect of propeller slipstream on blowing control of simple flap［J］. Journal of Aerospace Power， 2021， 36（3）： 530-542 （in Chinese）.
[19]	温庆，程志航，邱亚松，等. 吹气襟翼的螺旋桨滑流影响模拟［J］. 航空动力学报， 2023， 38（5）： 1123-1132.
	WEN Q， CHENG Z H， QIU Y S， et al. Simulation of the effect of propeller slipstream on blowing control of flap［J］. Journal of Aerospace Power， 2023， 38（5）： 1123-1132 （in Chinese）.
[20]	温庆，程志航，邱亚松，等. 采用吹气襟翼的机翼外侧前缘缝翼研究［J］. 气动研究与试验， 2023， 1（3）： 88-96.
	WEN Q， CHENG Z H， QIU Y S， et al. Study on the outer leading-edge slats of wing with blowing flaps［J］. Aerodynamic Research & Experiment， 2023， 1（3）： 88-96 （in Chinese）.
[21]	温庆，杨康智，彭新春，等. 内吹式襟翼边界层控制技术研究［J］. 气动研究与试验， 2024， 2（5）： 52-57.
	WEN Q， YANG K Z， PENG X C， et al. Research on the boundary layer control of inner-blown flaps［J］. Aerodynamic Research & Experiment， 2024， 2（5）： 52-57 （in Chinese）.
[22]	陈耿豪，陈荣钱，林泽伦，等. 基于内吹式襟翼的增升数值模拟［J］. 海军航空大学学报， 2025， 40（5）： 791-802.
	CHEN G H， CHEN R Q， LIN Z L， et al. Numerical simulation of high lift airfoils based on internally blown flap［J］. Journal of Naval Aviation University， 2025， 40（5）： 791-802 （in Chinese）.
[23]	张鉴源，罗振兵，彭文强，等. 基于合成双射流的襟翼舵效增强技术研究［J］. 实验流体力学， 2023， 37（4）： 76-86.
	ZHANG J Y， LUO Z B， PENG W Q， et al. Investigation on performance enhancement of flap based on dual synthetic jets［J］. Journal of Experiments in Fluid Mechanics， 2023， 37（4）： 76-86 （in Chinese）.
[24]	彭文强，张鉴源，龚建宇，等. 基于合成双射流的三段襟翼上下表面增升控制［J］. 海军航空大学学报， 2025， 40（2）： 241-251.
	PENG W Q， ZHANG J Y， GONG J Y， et al. Lift-enhancement control for upper and lower surfaces of three-stage flaps based on dual synthetic jet［J］. Journal of Naval Aviation University， 2025， 40（2）： 241-251 （in Chinese）.
[25]	周子杰，罗振兵，邓雄，等. 基于合成双射流的简单襟翼流动分离控制［J］. 航空学报， 2025， 46（14）： 131512.
	ZHOU Z J， LUO Z B， DENG X， et al. Flow separation control of simple flaps based on dual synthetic jets［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（14）： 131512 （in Chinese）.
[26]	邓熠，王浩，赵志杰，等. 基于合成双射流的边条翼大迎角前缘涡控制研究［J］. 空气动力学学报， 2025， 43（9）： 39-50.
	DENG Y， WANG H， ZHAO Z J， et al. Numerical study of leading-edge vortex control of a strake-wing at large angles of attack based on dual synthetic jets［J］. Acta Aerodynamica Sinica， 2025， 43（9）： 39-50 （in Chinese）.
[27]	王博，杨旭东，宋笔锋，等. 协同射流后掠翼增升减阻数值模拟研究［J］. 航空计算技术， 2025， 55（5）： 1-6， 12.
	WANG B， YANG X D， SONG B F， et al. Numerical investigation of lift enhancement and drag reduction on a co-flow jet swept wing［J］. Aeronautical Computing Technique， 2025， 55（5）： 1-6， 12 （in Chinese）.
[28]	田卓越，黄龙太，阮远，等. 基于翼身混合布局水陆两栖飞机的协同射流增升效能研究［J/OL］. 航空动力学报，（2025-09-26）［2026-02-12］. .
	TIAN Z Y， HUANG L T， RUAN Y， et al. Study on the lift enhancement effectiveness of co-flow jet technology in hybrid wing-body amphibious aircraft［J/OL］. Journal of Aerospace Power，（2025-09-26）［2026-02-12］. （in Chinese）.
[29]	郑少增，严佳，杨小权. 飞机增升装置振荡射流增升减阻与降噪特性分析［J/OL］. 空气动力学学报，（2025-06-10）［2026-02-12］. .
	ZHENG S Z， YAN J， YANG X Q. Analysis of the flow control and noise reduction characteristics of aircraft high-lift devices utilizing oscillating jets［J/OL］. Acta Aerodynamica Sinica，（2025-06-10）［2026-02-12］. （in Chinese）.
[30]	张维源，史志伟，张伟麟. 飞翼布局飞行器射流增升方案研究［J/OL］. 航空工程进展，（2025-12-04）［2026-02-12］..
	ZHANG W Y， SHI Z W， ZHANG W L. Research on lift enhancement scheme with surface-normal jet for flying-wing aircraft［J/OL］. Advances in Aeronautical Science and Engineering，（2025-12-04）［2026-02-12］. （in Chinese）.
