空间可展开天线支撑结构热致振动与抑制

罗成¹, 林贵平¹, 罗敏², 郭元东¹()

^1.北京航空航天大学航空科学与工程学院，北京 100191
^2.北京空间飞行器总体设计部，北京 100094

收稿日期:2025-09-17 修回日期:2025-10-09 接受日期:2025-10-27 出版日期:2025-11-10 发布日期:2025-11-07
通讯作者: 郭元东 E-mail:guoyd@buaa.edu.cn
基金资助:
国家级项目

Thermally induced vibration and suppression of space deployable antenna support structures

Cheng LUO¹, Guiping LIN¹, Min LUO², Yuandong GUO¹()

^1.School of Aeronautic Science and Engineering，Beihang University，Beijing 100191，China
^2.Beijing Institute of Space System Engineering，Beijing 100094，China

Received:2025-09-17 Revised:2025-10-09 Accepted:2025-10-27 Online:2025-11-10 Published:2025-11-07
Contact: Yuandong GUO E-mail:guoyd@buaa.edu.cn
Supported by:
National Level Project

摘要/Abstract

摘要：

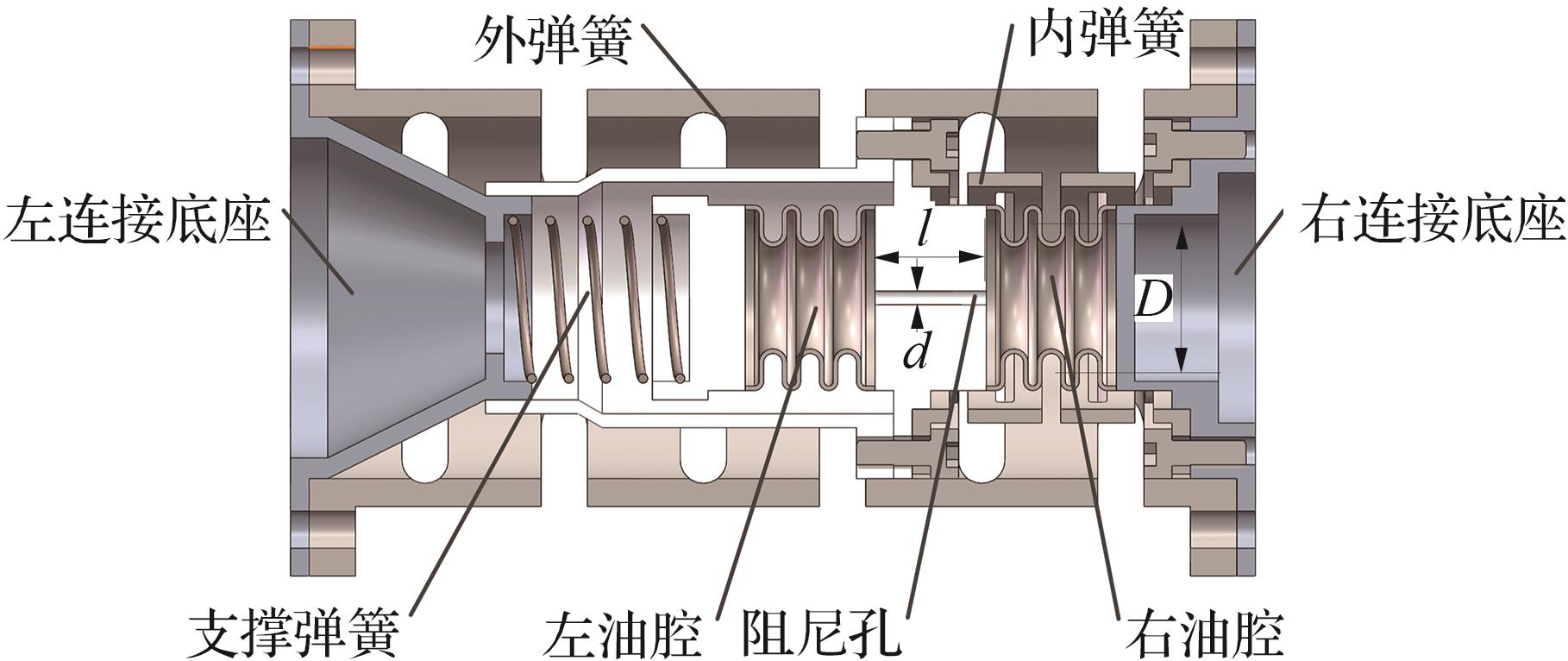

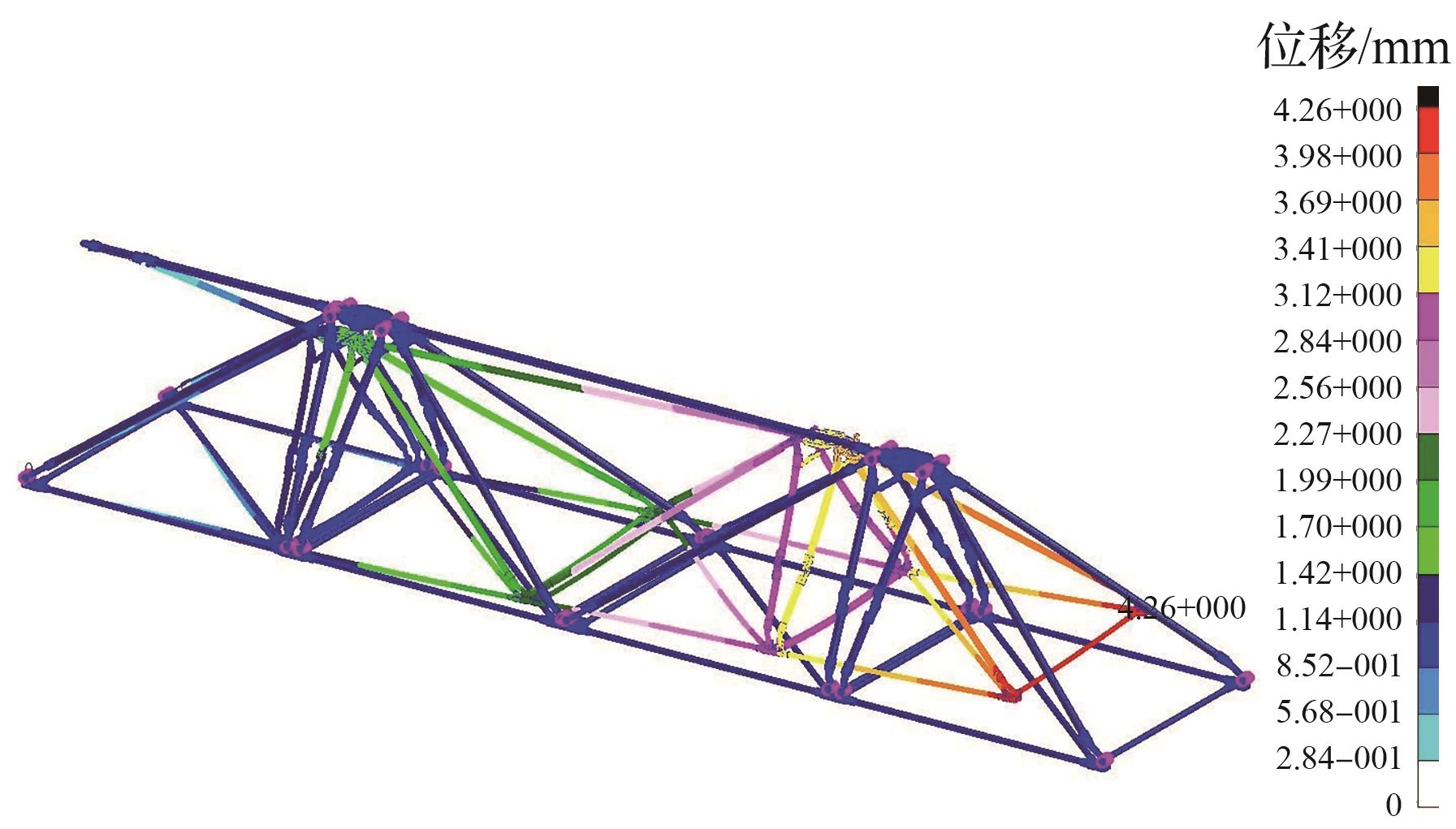

针对在进出地球阴影时，空间可展开天线支撑结构在循环动态温度载荷下产生热致变形，诱发结构振动问题，建立了结构动力学模型，给出了复合材料杆件等效热力学材料参数，开展了热致振动响应分析。给出了被动式非线性黏性阻尼器（PNVD）的设计和非线性流体阻尼表达式，提出了一种基于非线性流体阻尼的空间可展开天线支撑桁架结构热致振动抑制方法。空间可展开天线支撑结构模态阻尼试验结果表明，安装阻尼器前后，结构基频变化不大于1%，模态阻尼比提升大于2%。

关键词: 空间可展开天线, 热致振动, 非线性阻尼, 振动抑制, 航天器

Abstract:

A structural dynamics model was established to address the issue of thermal deformation and structural vibration of large space deployable antenna support structures under cyclic dynamic temperature loads when entering and exiting the Earth’s shadow. Equivalent thermodynamic material parameters of composite material members were provided， and thermal vibration response analysis was conducted. The nonlinear fluid damping model of Passive Nonlinear Viscous Damper （PNVD） is presented， and a spatially deployable antenna support truss structure thermal vibration suppression method based on nonlinear fluid damping is proposed. The experimental results of modal damping of large deployable antenna support structures show that before and after installing dampers， the fundamental frequency of the structure changes by no more than 1%， and the modal damping ratio increases by more than 2%.

Key words: space deployable antenna, thermally induced vibration, nonlinear damping, vibration suppression, spacecraft

中图分类号:

罗成, 林贵平, 罗敏, 郭元东. 空间可展开天线支撑结构热致振动与抑制[J]. 航空学报, 2026, 47(14): 232798.

Cheng LUO, Guiping LIN, Min LUO, Yuandong GUO. Thermally induced vibration and suppression of space deployable antenna support structures[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(14): 232798.

图/表 15

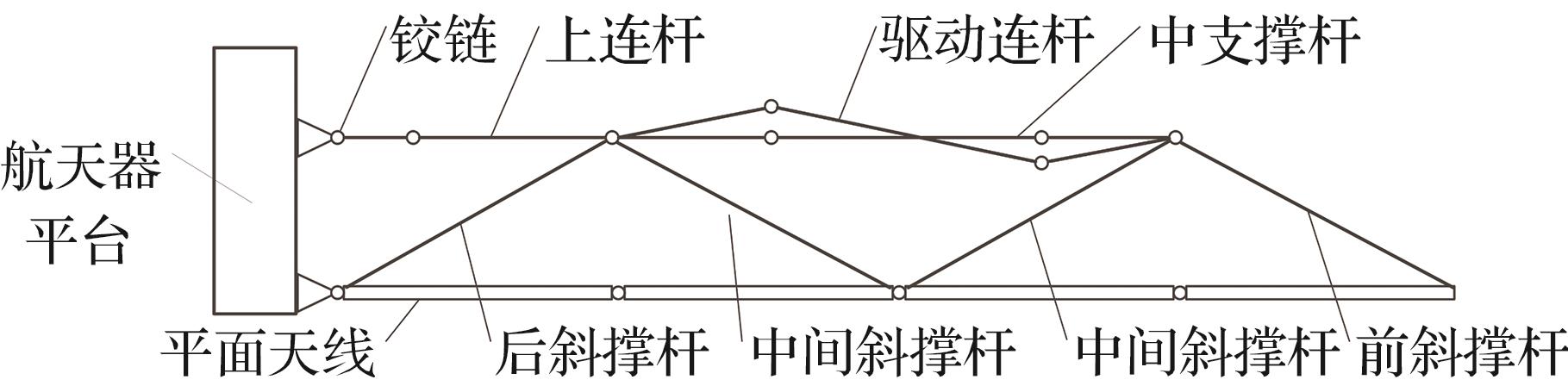

图 1

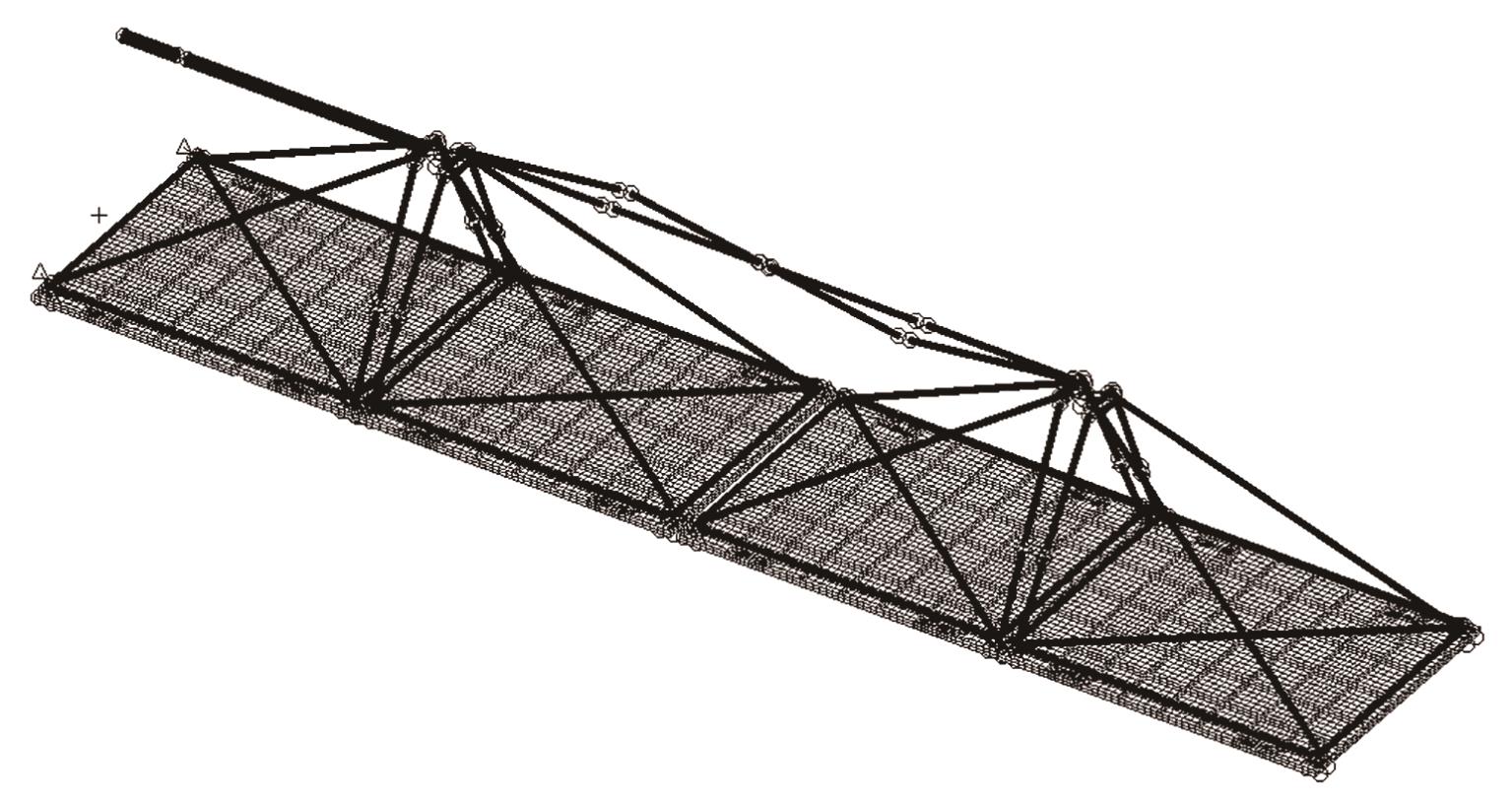

图 2

表1

图 3

表2

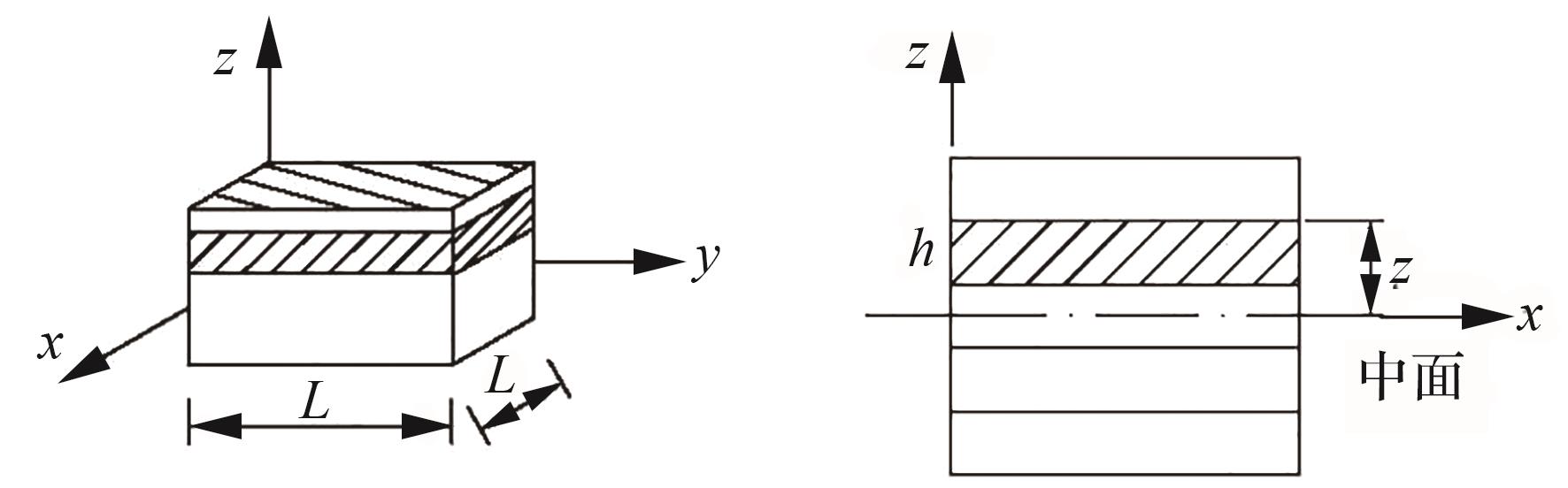

纤维各铺层等效热导率参数

铺层角度/（°）	$k x x$ /（W·（m·K）^-1）	$k y y$ /（W·（m·K）^-1）	$k z z$ /（W·（m·K）^-1）
±30	12.74	4.81	0.84
0	16.70	0.84	0.84
90	0.84	16.70	0.84
±45	8.77	8.77	0.84

表2

表3

杆件各铺层等效热导率参数

铺层角度/（°）	$k ¯ x x$ /（W·（m·K）^-1）	$k ¯ y y$ /（W·（m·K）^-1）	$k ¯ z z$ /（W·（m·K）^-1）
±30	7.72	2.96	0.58
0	10.10	0.58	0.58
90	0.58	10.10	0.58
±45	5.34	5.34	0.58

表3

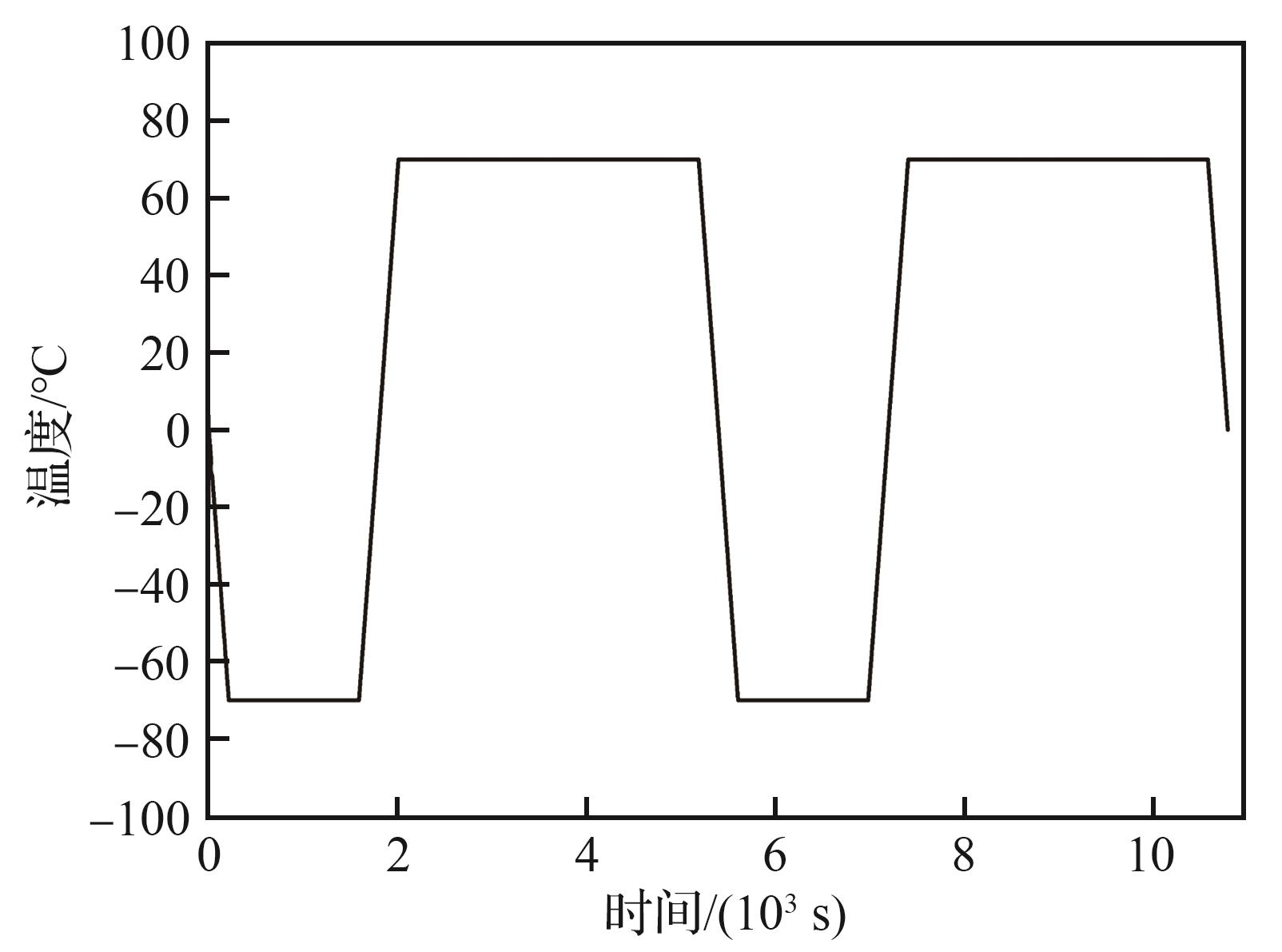

图 4

图 5

图 6

图 7

图 8

表4

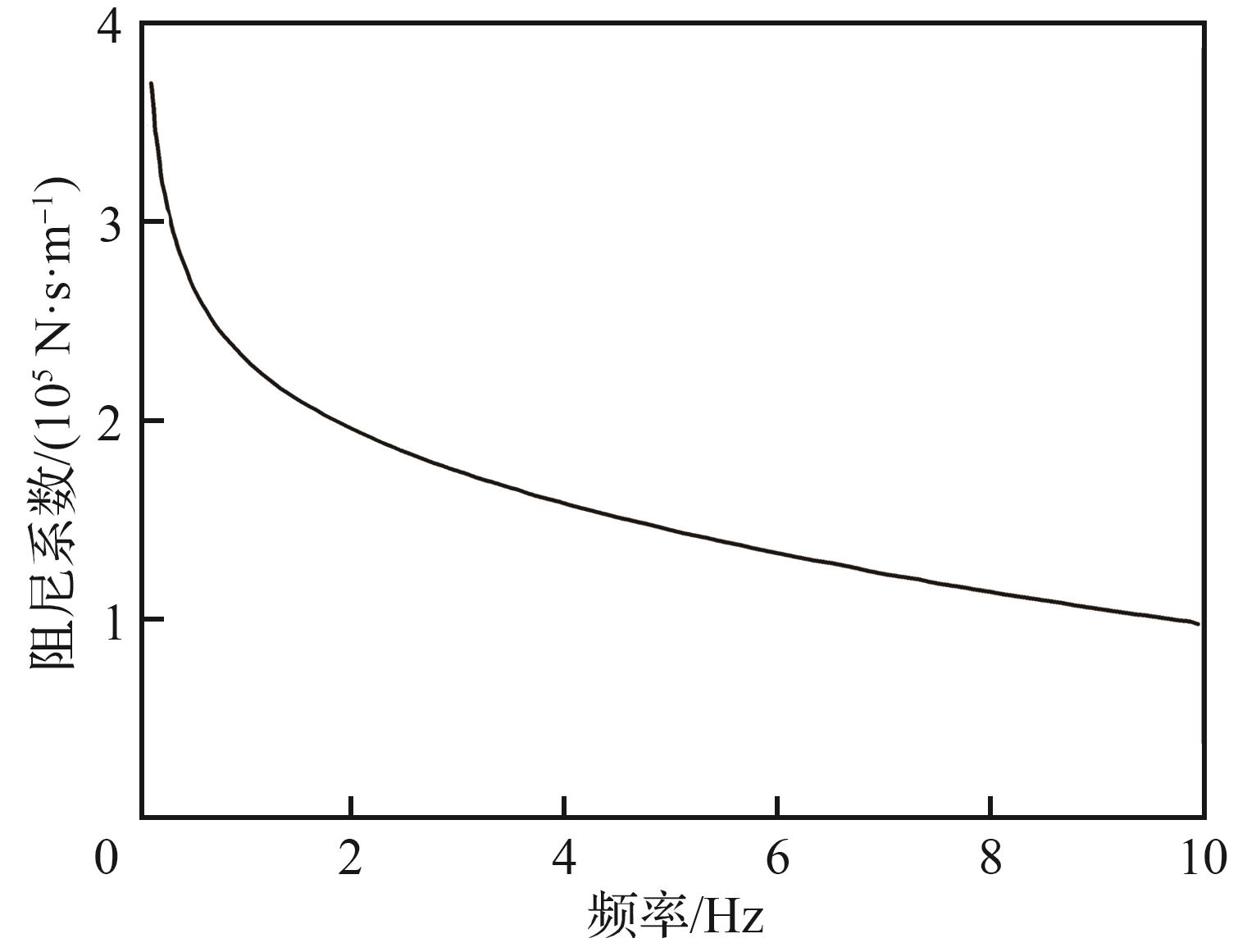

图 9

图 10

表5

参考文献 23

[1]	刘荣强，史创，郭宏伟，等. 空间可展开天线机构研究与展望［J］. 机械工程学报， 2020， 56（5）： 1-12.
	LIU R Q， SHI C， GUO H W， et al. Review of space deployable antenna mechanisms［J］. Journal of Mechanical Engineering， 2020， 56（5）： 1-12 （in Chinese）.
[2]	马小飞，李洋，肖勇，等. 大型空间可展开天线反射器研究现状与展望［J］. 空间电子技术， 2018， 15（2）： 16-26.
	MA X F， LI Y， XIAO Y， et al. Development and tendency of large space deployable antenna reflector［J］. Space Electronic Technology， 2018， 15（2）： 16-26 （in Chinese）.
[3]	邓云凯，张衡，范怀涛，等. 面向综合环境监测的星载SAR技术发展［J］. 中国空间科学技术， 2023， 43（2）： 32-46.
	DENG Y K， ZHANG H， FAN H T， et al. Forthcoming development trend of spaceborne SAR technology for earth environment monitoring［J］. Chinese Space Science and Technology， 2023， 43（2）： 32-46 （in Chinese）.
[4]	李波，杨毅. 星载平面可展天线支撑桁架的结构效率优化［J］. 航空学报， 2015， 36（12）： 3853-3860.
	LI B， YANG Y. Optimization for structure efficiency of a deployable spaceborne truss with flat panel antennas［J］. Acta Aeronautica et Astronautica Sinica， 2015， 36（12）： 3853-3860 （in Chinese）.
[5]	侯新宇，张帆，黄攀峰，等. 空间大型桁架天线姿态与振动一体化控制［J］. 航空学报， 2023， 44（S1）： 727552.
	HOU X Y， ZHANG F， HUANG P F， et al. Integrated attitude and vibration control of space large antenna with truss［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（S1）： 727552 （in Chinese）.
[6]	张军徽，佟安，武娜，等. 太阳帆航天器在绕地轨道中的热诱发振动［J］. 航空学报， 2019， 40（11）： 223135.
	ZHANG J H， TONG A， WU N， et al. Thermally-induced vibration of a solar sail in earth orbit［J］. Acta Aeronautica et Astronautica Sinica， 2019， 40（11）： 223135 （in Chinese）.
[7]	金路，丁晓娟，田大可，等. 瞬态非均匀温度场作用下空间可展开天线结构热响应研究［J］. 工程力学， 2025， 42（）： 290-297.
	JIN L， DING X J， TIAN D K， et al. Research on thermal response of space deployable antenna structure under the action of transient non-uniform temperature field［J］. Engineering Mechanics， 2025， 42（Sup 1）： 290-297 （in Chinese）.
[8]	胡甜赐，陈素芳，吴松，等. 大型空间可展开结构热致振动研究［J］. 上海航天（中英文）， 2021， 38（1）： 28-35.
	HU T C， CHEN S F， WU S， et al. Thermally induced vibration study for large scale deployable spatial structures［J］. Aerospace Shanghai， 2021， 38（1）： 28-35 （in Chinese）.
[9]	THORNTON E A. Thermal structures for aerospace applications［M］. Reston： AIAA， 1996.
[10]	BOLEY B A. Thermally induced vibrations of beams［J］. Journal of Aeronautical Sciences， 1956，23（2）： 179-181.
[11]	SHEN Z X， LI P， LIU C， et al. A finite element beam model including cross-section distortion in the absolute nodal coordinate formulation［J］. Nonlinear Dynamics， 2014， 77（3）： 1019-1033.
[12]	LI J L， YAN S Z， CAI R Y. Thermal analysis of composite solar array subjected to space heat flux［J］. Aerospace Science and Technology， 2013， 27（1）： 84-94.
[13]	孔祥宏，王志瑾. 空间站柔性太阳翼热诱发振动分析［J］. 振动与冲击， 2015， 34（5）： 220-227.
	KONG X H， WANG Z J. Thermally induced vibration analysis of a space station’s flexible solar wing［J］. Journal of Vibration and Shock， 2015， 34（5）： 220-227 （in Chinese）.
[14]	MANNING R. Optimum design of intelligent truss structures： AIAA-1991-1158［R］. Reston： AIAA， 1991.
[15]	LUO C， LUO M， WANG Y B， et al. Passive vibration suppression of large space truss structures by viscous damping［J］. International Journal of Space Science and Engineering， 2020， 6（2）： 165.
[16]	ZHANG J H， XIANG Z H， LIU Y H. Control of the thermally induced vibration of space structures by using heaters［J］. Journal of Spacecraft and Rockets， 2014， 51（5）： 1454-1463.
[17]	范立佳，向志海，薛明德，等. 空间结构热变形的子域摄动随机有限元解法［J］. 清华大学学报（自然科学版）， 2010， 50（7）： 1099-1103.
	FAN L J， XIANG Z H， XUE M D， et al. Perturbation based sub-domain stochastic finite element method for analyzing thermal deformations of space structures［J］. Journal of Tsinghua University （Science and Technology）， 2010， 50（7）： 1099-1103 （in Chinese）.
[18]	SU X M， ZHANG J H， WANG J， et al. Experimental investigation of the thermally induced vibration of a space boom section［J］. Science China Physics， Mechanics & Astronomy， 2015， 58（4）： 1-9.
[19]	FAN C， BI Y Q， WANG J， et al. Experimental investigation of heat flux characteristics on the thermally induced vibration of a slender thin-walled beam［J］. International Journal of Applied Mechanics， 2020， 12（5）： 2050053.
[20]	WANG J， JIN D G， FAN C， et al. Predicting the on-orbit thermally induced vibration through the integrated numerical and experimental approach［J］. Acta Astronautica， 2022， 192： 341-350.
[21]	WANG D D， LIU R Q， WANG Y， et al. Deployment analysis of a planar deployable support truss structure［C］∥2013 IEEE International Conference on Mechatronics and Automation. Piscataway： IEEE Press， 2013： 1287-1292.
[22]	朱浩，刘正山，黄志勇. 考虑结构遮挡和地影效应的环形桁架天线轨道热分析［J］. 应用力学学报， 2025， 42（3）： 511-518.
	ZHU H， LIU Z S， HUANG Z Y. Thermal analysis of a circular truss antenna considering structural shading and ground shadow effect［J］. Chinese Journal of Applied Mechanics， 2025， 42（3）： 511-518 （in Chinese）.
[23]	CURRIE C C， SMITH B F. Flow characteristics of organopolysiloxane fluids and greases［J］. Industrial & Engineering Chemistry， 1950， 42（12）： 2457-2462.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

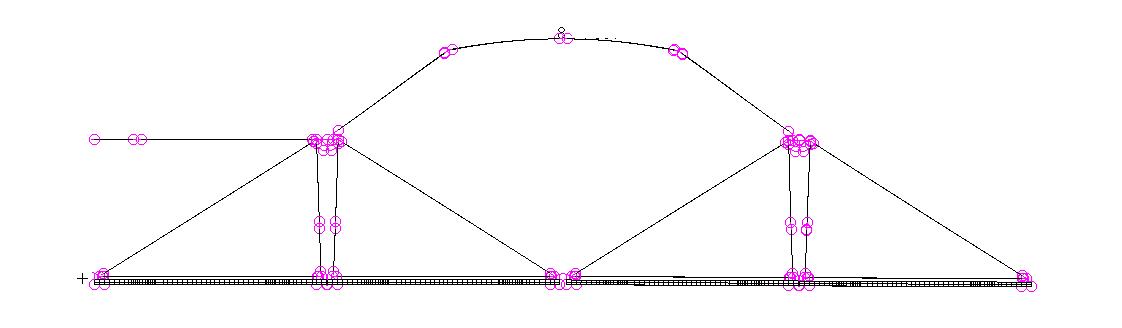

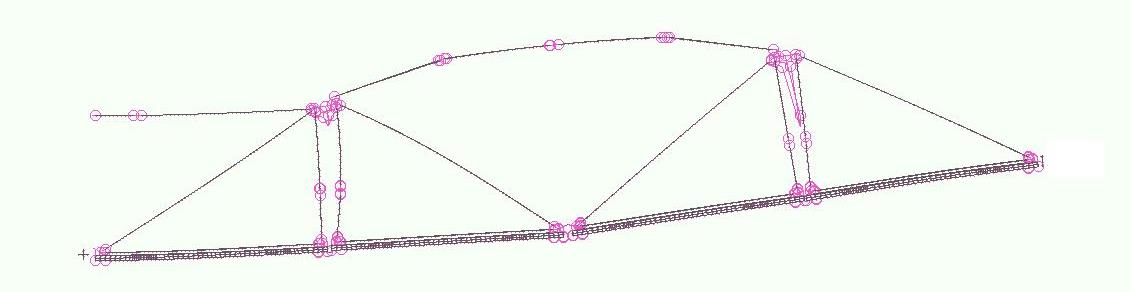

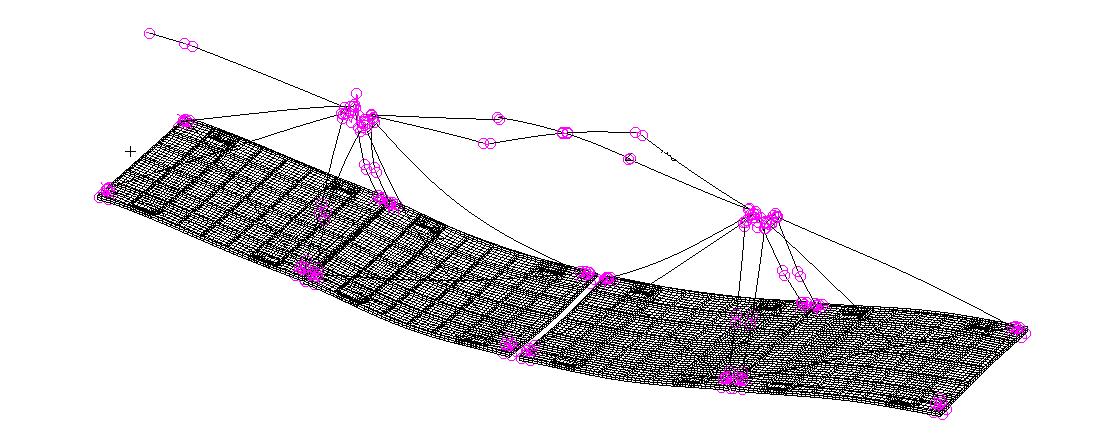

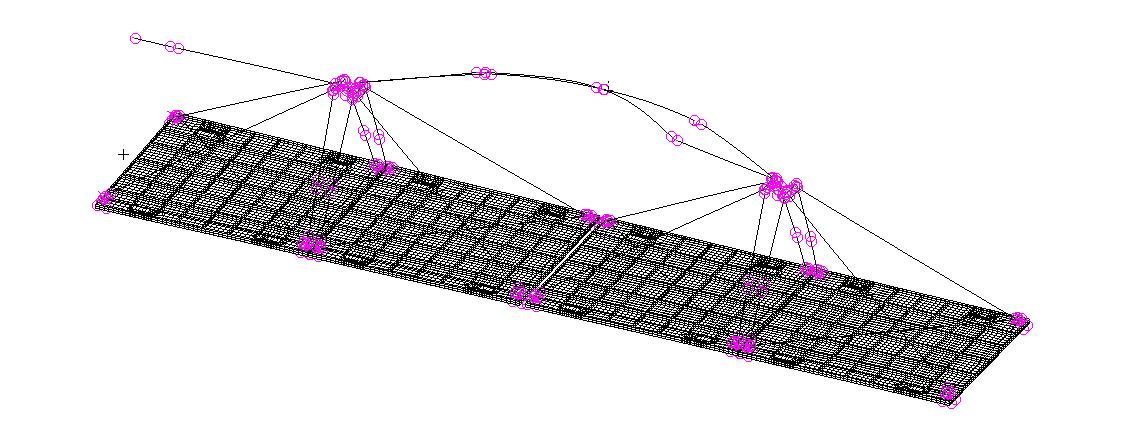

模态频率/Hz	模态振型	振型描述
1.92		一阶法向弯曲模态
2.76		一阶侧向弯曲模态
7.29		中支撑杆局部模态
11.27		一阶扭转模态
16.72		二阶扭转模态
17.01		二阶法向弯曲模态

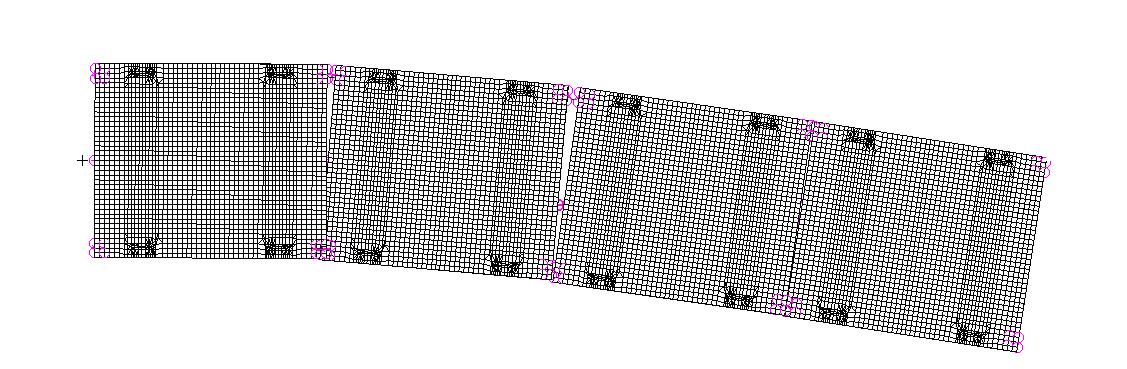

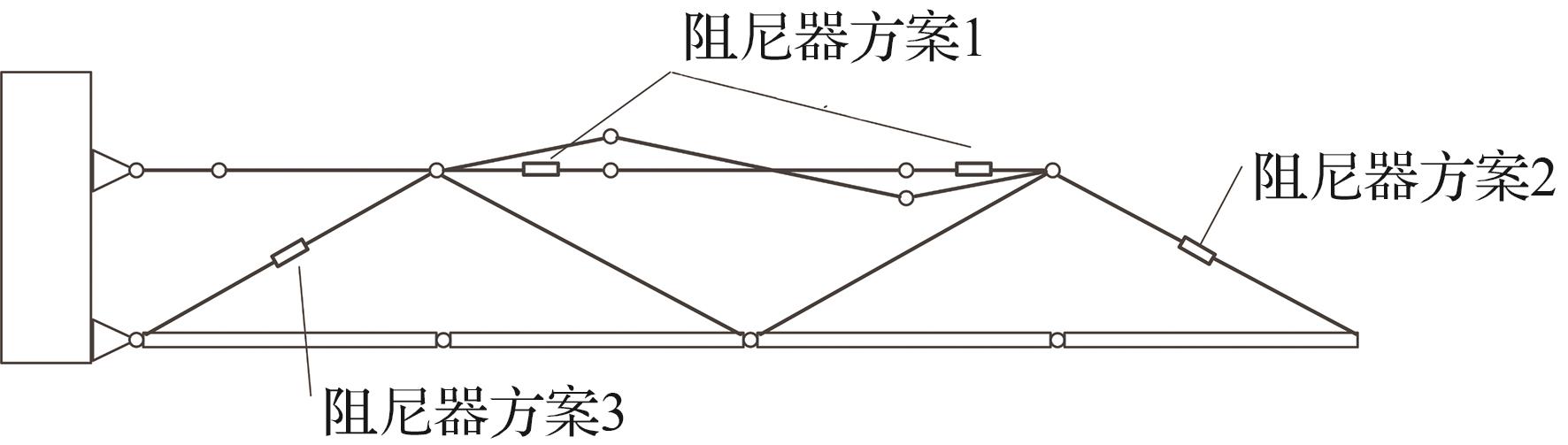

模态	布局方案1		布局方案2		布局方案3
模态	频率/Hz	阻尼比/%	频率/Hz	阻尼比/%	频率/Hz	阻尼比/%
1	1.87	2.84	1.90	1.82	1.91	0.70
2	2.64	2.02	2.68	2.19	2.73	1.22
3	7.07	2.12	7.13	1.27	7.21	0.98

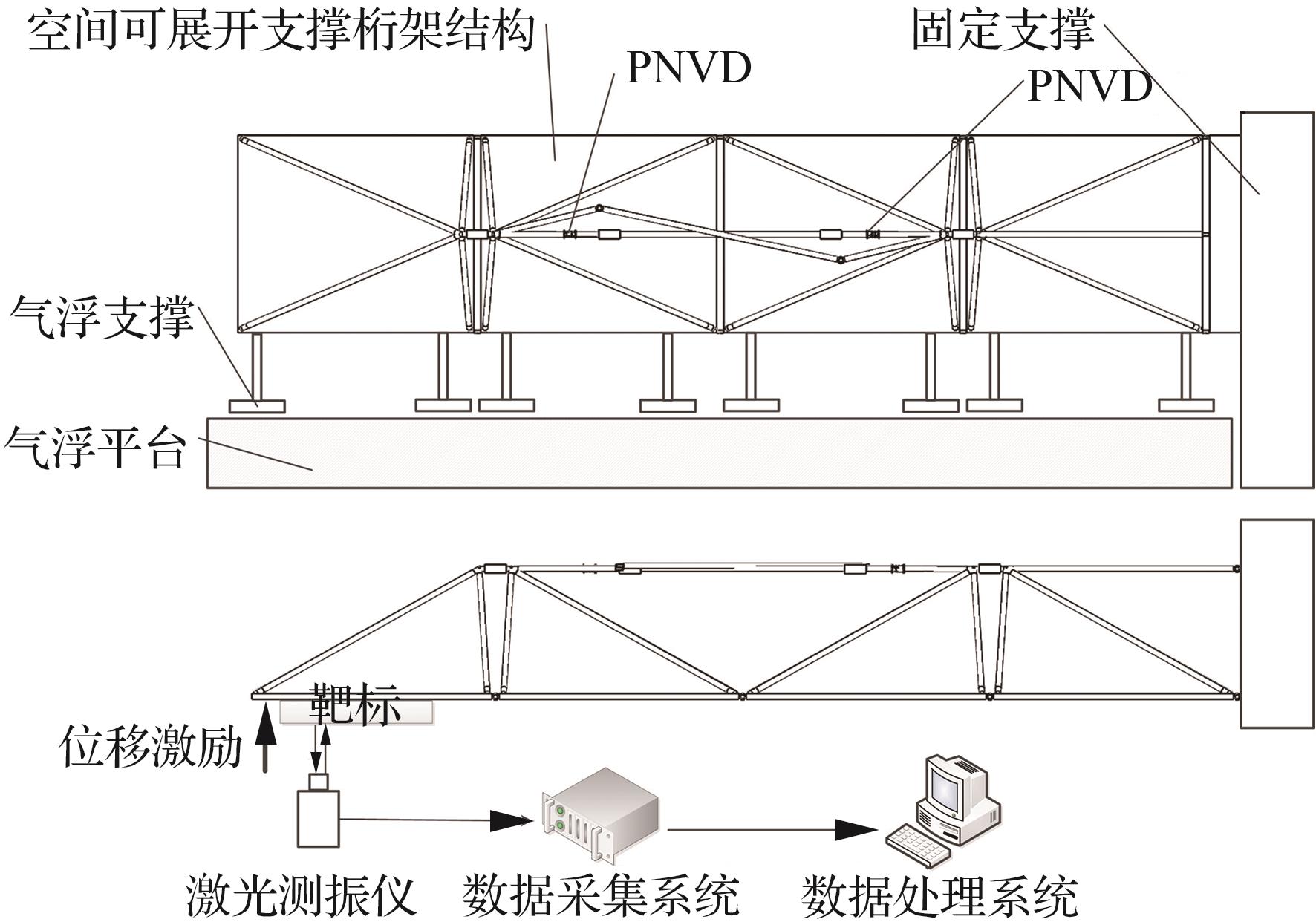

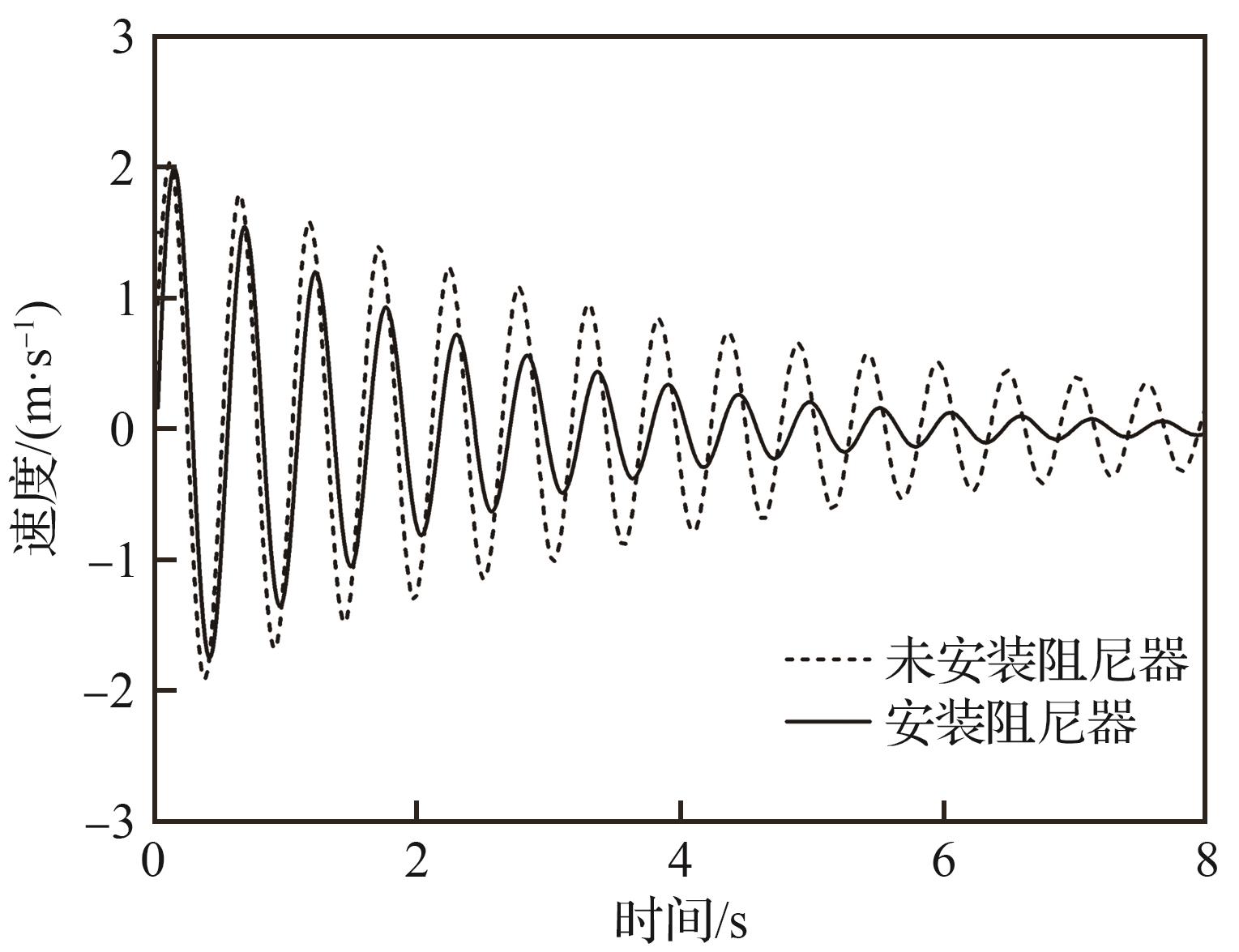

工况	模态频率/Hz	模态阻尼比/%
未安装阻尼器	1.89	2.01
安装阻尼器	1.87	4.04
