基于抗差方差分量估计的多系统GNSS定位因子图优化算法

doi:10.7527/S1000-6893.2024.31623

电子电气工程与控制

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于抗差方差分量估计的多系统GNSS定位因子图优化算法

施闯¹^,²^,³, 王智新¹, 张昊⁴, 李团⁴(), 王志鹏¹^,²^,³

^1.北京航空航天大学电子信息工程学院，北京 100191
^2.卫星导航与移动通信融合技术工业和信息化部重点实验室，北京 100191
^3.空地一体新航行系统技术全国重点实验室，北京 100191
^4.北京理工大学前沿交叉科学研究院，北京 100081

收稿日期:2024-12-06 修回日期:2024-12-10 接受日期:2024-12-24 出版日期:2024-12-31 发布日期:2024-12-30
通讯作者: 李团 E-mail:tuanli@buaa.edu.cn
基金资助:
国家重点研发计划(2023YFB3907302);北京市自然科学基金(4254104);空地一体新航行系统技术全国重点实验室开放基金(2024B21);北京理工大学研究生科研水平和创新能力提升专项(2024YCXY029)

Factor graph optimization based multi-GNSS positioning with robust variance component estimation

Chuang SHI¹^,²^,³, Zhixin WANG¹, Hao ZHANG⁴, Tuan LI⁴(), Zhipeng WANG¹^,²^,³

^1.School of Electronics and Information Engineering，Beihang University，Beijing 100191，China
^2.Laboratory of Navigation and Communication Fusion Technology，Ministry of Industry and Information Technology，Beijing 100191，China
^3.State Key Laboratory of CNS/ATM，Beijing 100191，China
^4.Advanced Research Institute of Multidisciplinary Sciences，Beijing Institute of Technology，Beijing 100081，China

Received:2024-12-06 Revised:2024-12-10 Accepted:2024-12-24 Online:2024-12-31 Published:2024-12-30
Contact: Tuan LI E-mail:tuanli@buaa.edu.cn
Supported by:
National Key Research and Development Program of China(2023YFB3907302);Beijing Natural Science Foundation(4254104);Open Project Program of State Key Laboratory of Communication Navigation, Surveillance/Air Traffic Management(2024B21);BIT Research and Innovation Promoting Project(2024YCXY029)

摘要/Abstract

摘要：

随着全球卫星导航（GNSS）技术的发展，得益于可用卫星数量的增加和更优的几何分布，多星座全球导航卫星系统定位能为用户提供更为精确的定位结果。近期研究表明，基于因子图优化（FGO）的多系统GNSS定位相较于传统算法呈现出更好的性能。然而，基于FGO的多GNSS定位随机模型的精细化及系统间自适应定权问题仍未充分研究。提出了一种基于赫尔默特方差分量估计（HVCE）的多系统GNSS定位因子图优化方法，通过系统间自适应定权进一步提升复杂城市环境中基于因子图优化的多系统GNSS定位的性能。此外，利用抗差算法IGG-Ⅲ进一步提高了HVCE及FGO状态估计的鲁棒性。在城市环境中的车载测试结果表明：相对于单一FGO方案，所提方法在北向、东向和垂直方向上的多系统GNSS定位精度分别提高了35.4%、8.7%和25.1%。总体而言，所提方法通过精细化随机模型并实现系统间自适应定权，能够在因子图优化方法的基础上进一步提升复杂城市环境中多系统GNSS的定位性能。

关键词: 多系统GNSS定位, Helmert方差分量估计, 抗差算法, 自适应定权, 因子图优化

Abstract:

With the development of Global Navigation Satellite System （GNSS）， multi-GNSS positioning has been shown to provide a more effective solution for accurate localization， benefiting from an increased number of available satellites and improved geo-metric distribution. Recent research indicates that Factor Graph Optimization （FGO） based multi-GNSS positioning outperforms traditional algorithms. However， the refinement of the stochastic model and the adaptive weighting of FGO-based multi-GNSS positioning remain underexplored. We propose a robust Helmert Variance Component Estimation （HVCE） method to further enhance the performance of multi-GNSS positioning in challenging urban scenarios by adaptive weighting for multi-GNSS. Additionally， the robust algorithm IGG-III is applied to improve both the robustness of the HVCE method and the state estimation within the FGO framework. The results of vehicle-borne tests show that compared with the single FGO scheme， the proposed algorithm improves positioning accuracy by 35.4%， 8.7%， and 25.1% in the north， east， and vertical directions， respectively. Overall， the proposed algorithm is validated to be an effective approach to improving multi-GNSS performance in complex urban environments by refining the stochastic model and adaptively weighting the measurements.

Key words: multi-GNSS positioning, Helmert Variance Component Estimation (HVCE), robust algorithm, adaptive weighting, factor graph optimization

中图分类号:

施闯, 王智新, 张昊, 李团, 王志鹏. 基于抗差方差分量估计的多系统GNSS定位因子图优化算法[J]. 航空学报, 2025, 46(6): 531623.

Chuang SHI, Zhixin WANG, Hao ZHANG, Tuan LI, Zhipeng WANG. Factor graph optimization based multi-GNSS positioning with robust variance component estimation[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(6): 531623.

图/表 12

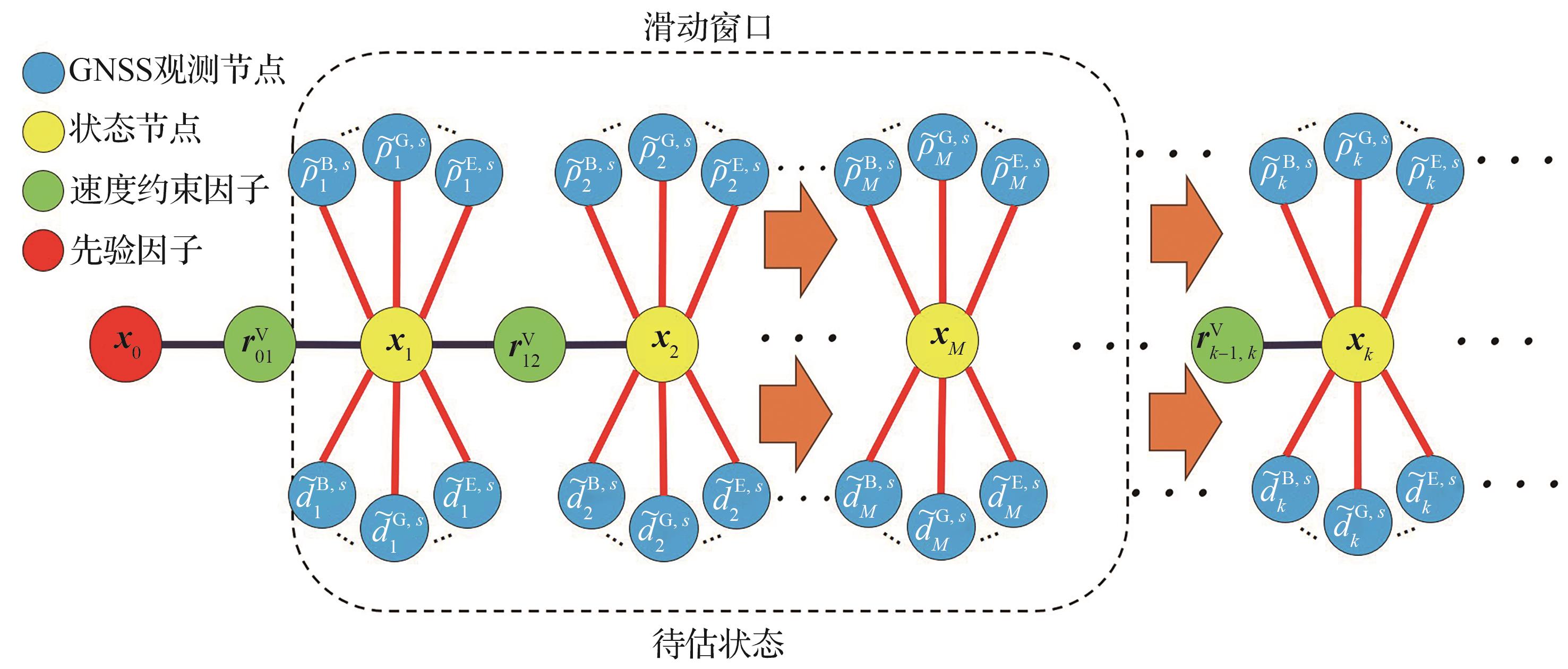

图 1

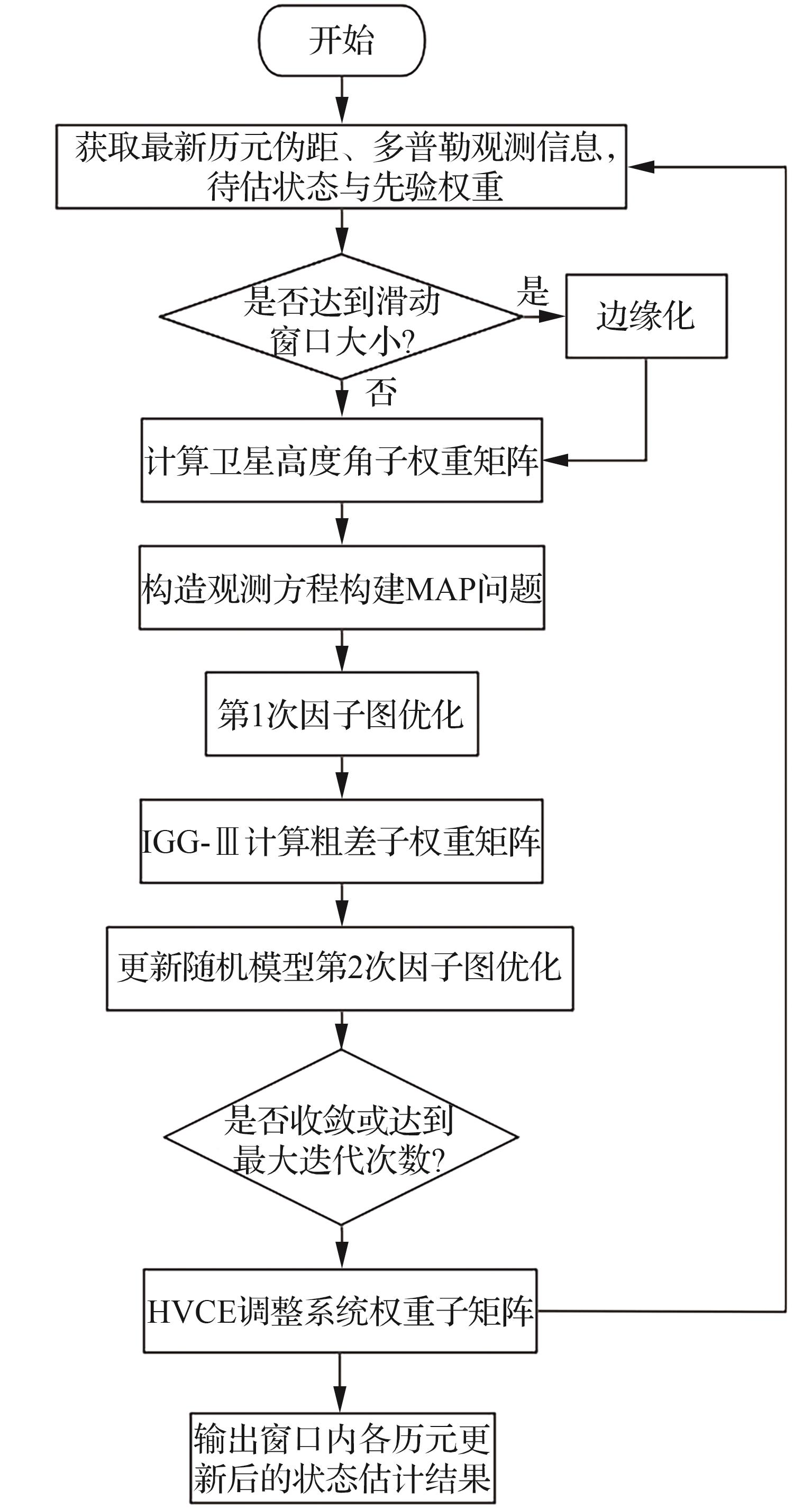

图 2

表1

多GNSS因子图优化解算参数

参数	数值
卫星导航系统	GPS+BDS+GAL
信号频点	L1+B2I+E1
星历类型	广播星历
卫星截止高度角/（°）	15
对流层模型	Klobuchar
电离层模型	Saastamoinen
伪距观测噪声标准差/m	2.0
多普勒观测噪声标准差/（m·s^-1）	0.2
速度约束因子噪声标准差/（m·s^-1）	0.2
IGG-Ⅲ判决阈值	$k 0 = 1.4, k 1 = 4.2$
FGO滑动窗口大小	20
FGO最大迭代次数	20

表1

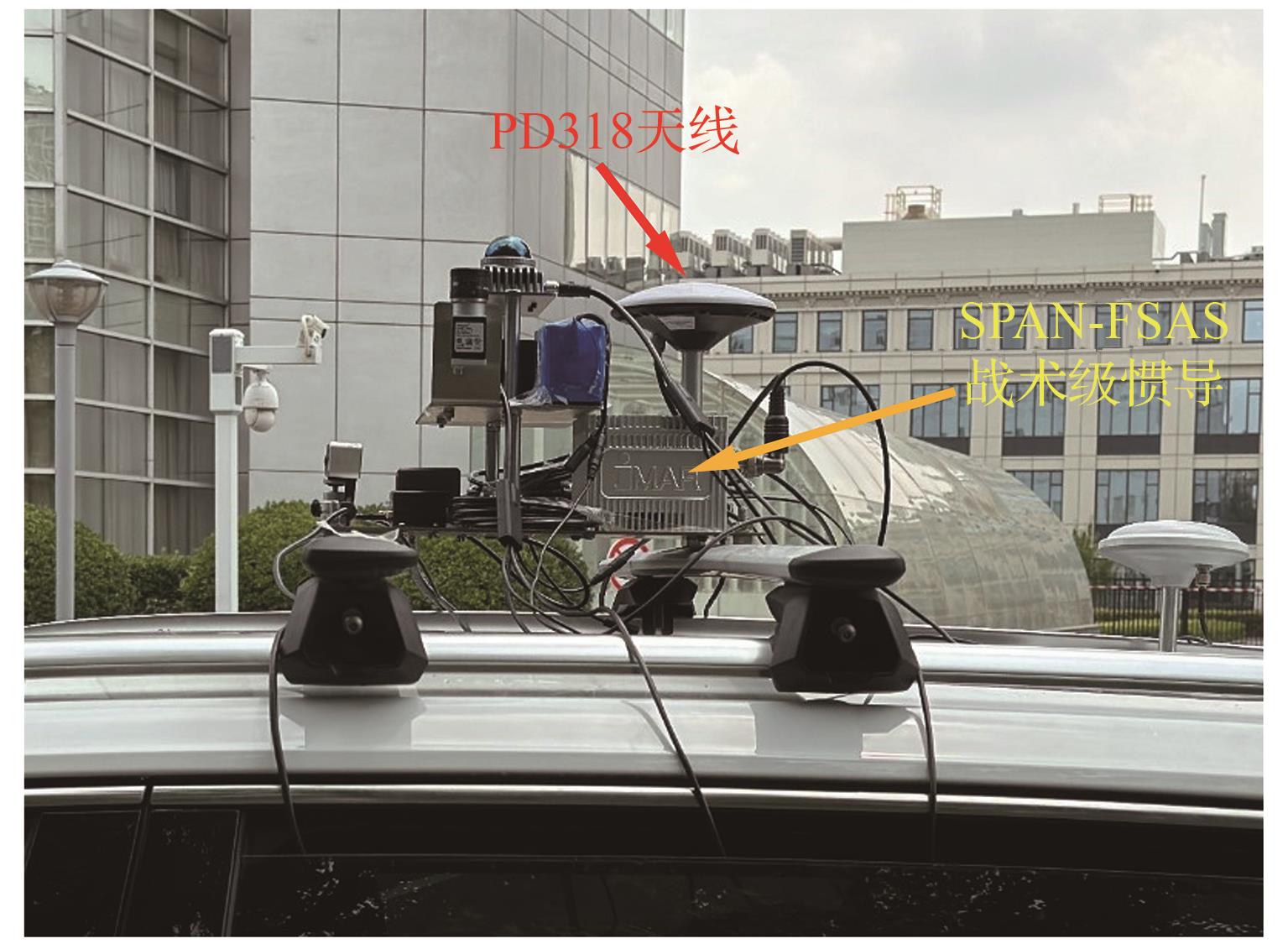

图 3

图 4

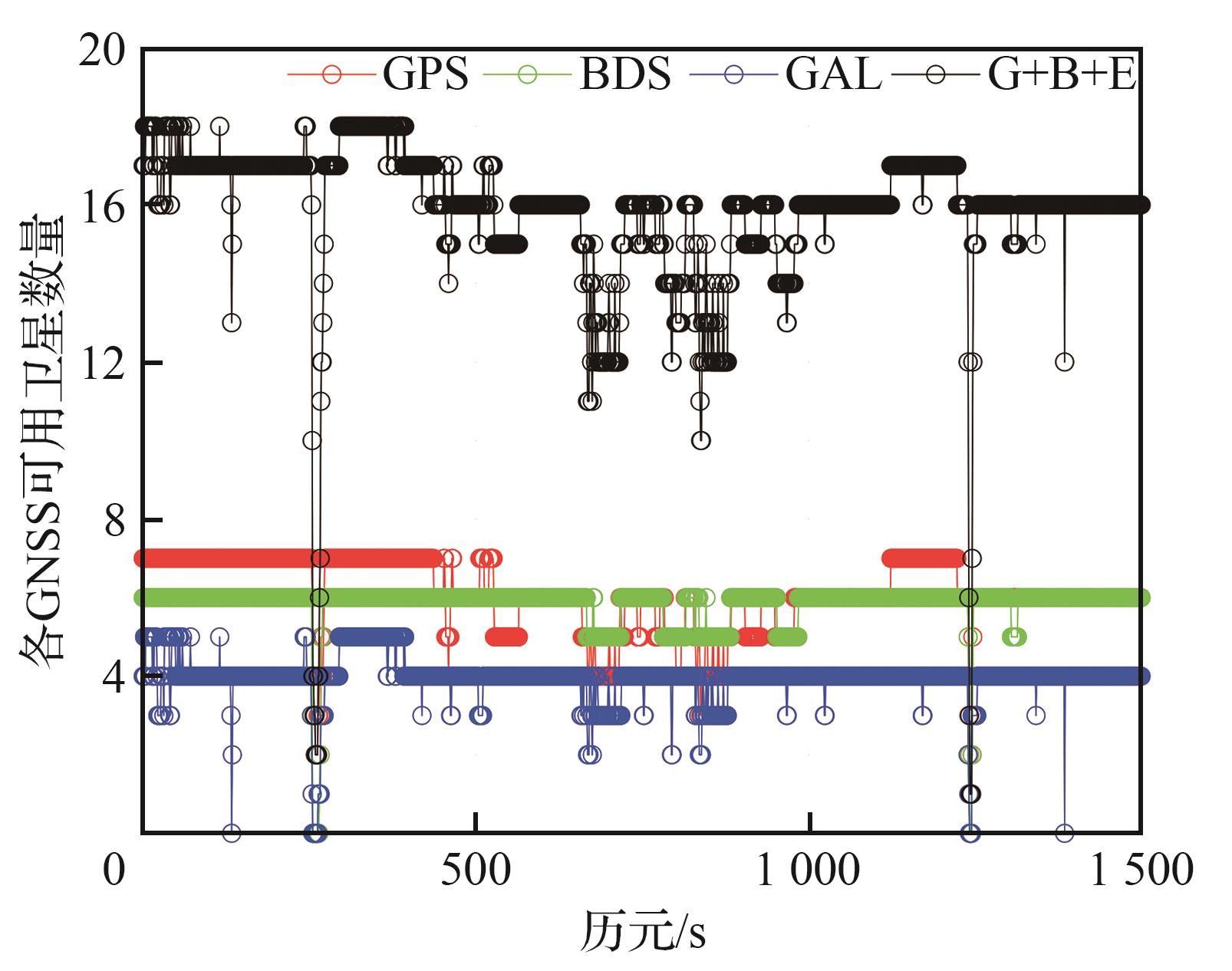

图 5

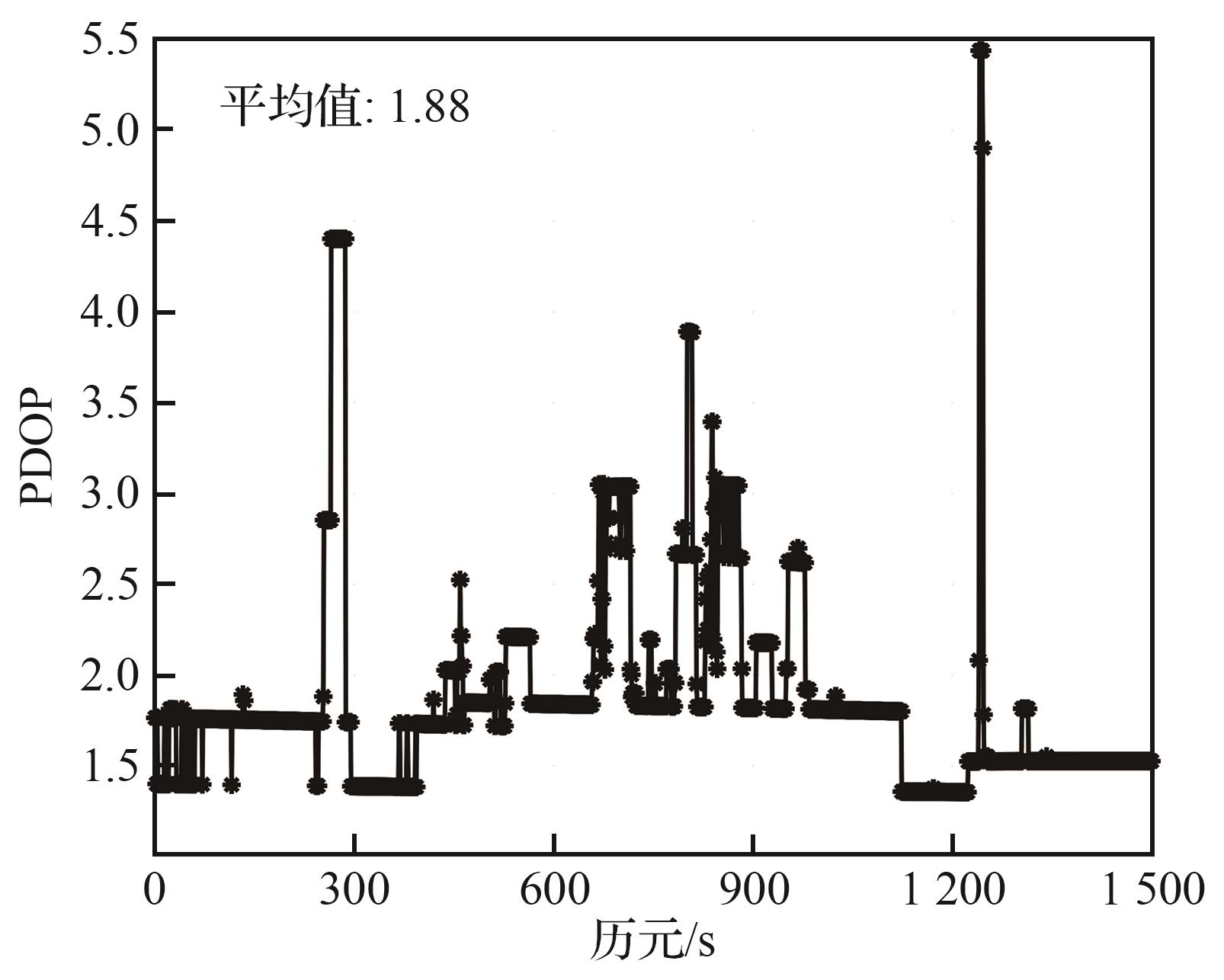

图 6

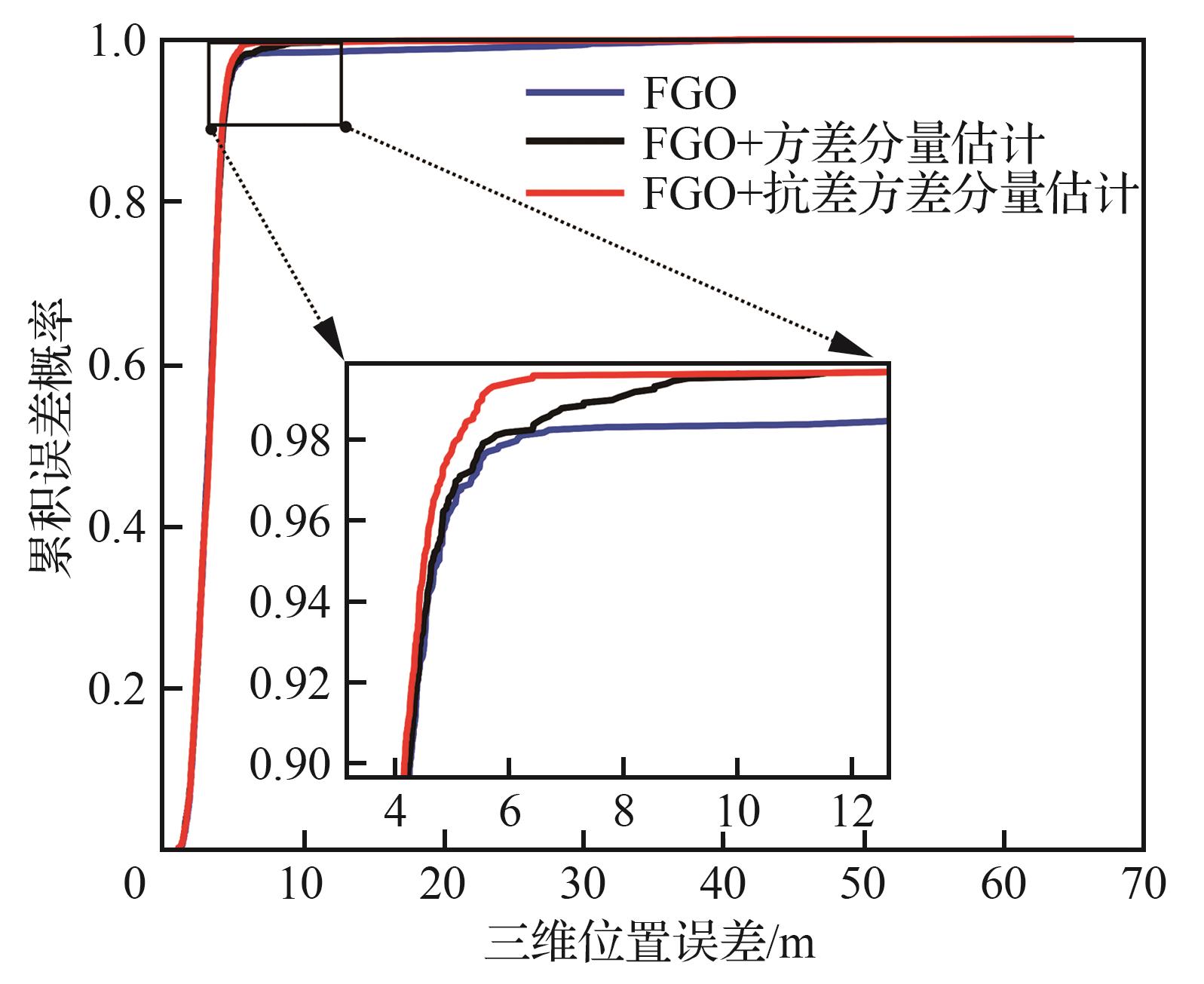

图 7

表2

图 8

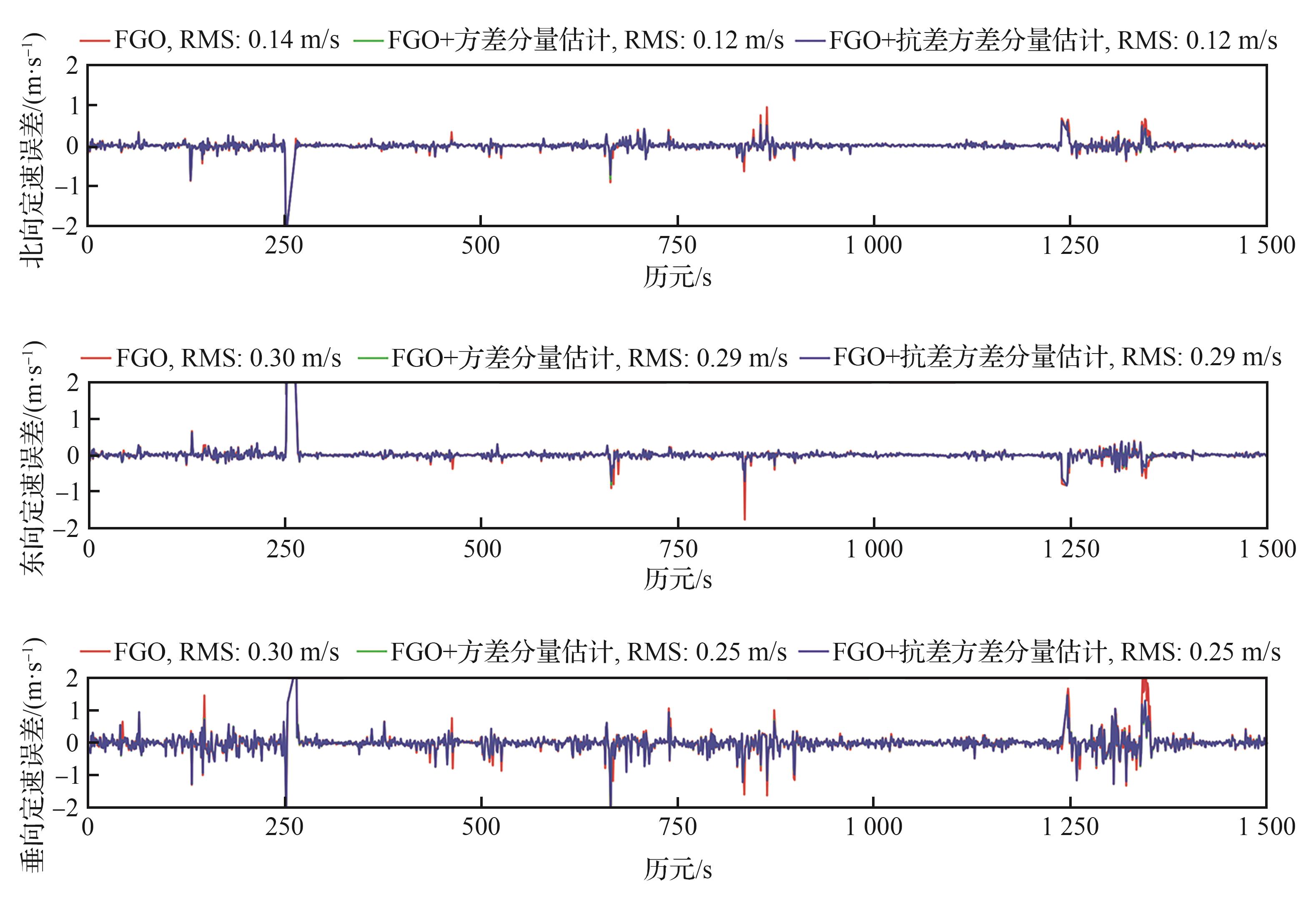

图 9

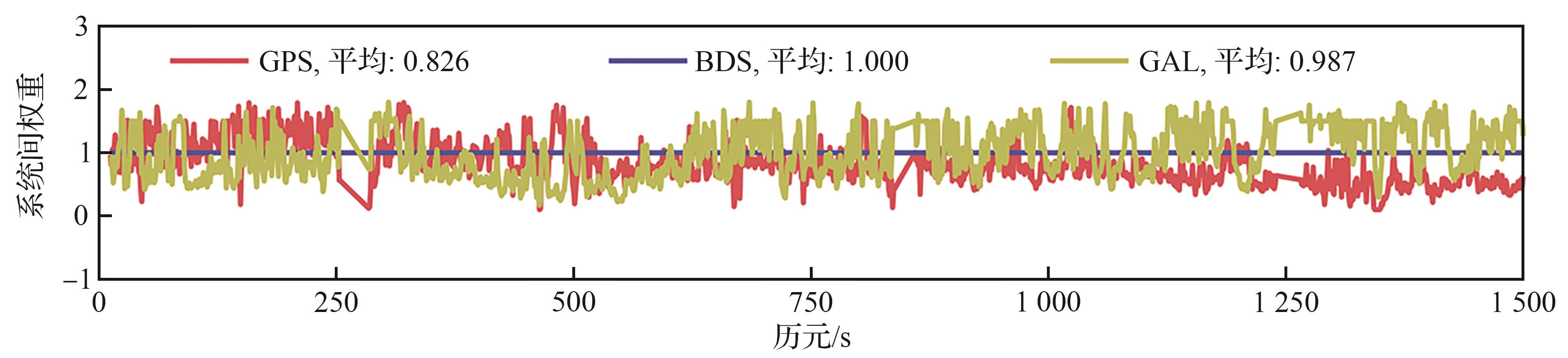

图 10

参考文献 23

1	MONTENBRUCK O， STEIGENBERGER P， PRANGE L， et al. The multi-GNSS experiment （MGEX） of the international GNSS service （IGS）‍-achievements， prospects and challenges［J］. Advances in Space Research， 2017， 59（7）： 1671-1697.
2	牛小骥，班亚龙，张提升，等. GNSS/INS深组合技术研究进展与展望［J］. 航空学报， 2016， 37（10）： 2895-2908.
	NIU X J， BAN Y L， ZHANG T S， et al. Research progress and prospects of GNSS/INS deep integration［J］. Acta Aeronautica et Astronautica Sinica， 2016， 37（10）： 2895-2908 （in Chinese）.
3	TEUNISSEN P J G， MONTENBRUCK O. Springer handbook of global navigation satellite systems‍［M］. Cham： Springer International Publishing， 2017
4	WANG X B， LI X X， SHEN Z H， et al. Factor graph optimization-based multi-GNSS real-time kinematic system for robust and precise positioning in urban canyons［J］. GPS Solutions， 2023， 27（4）： 200.
5	张小红，张元泰，朱锋. 城市复杂场景下GNSS定位的因子图优化方法及其抗差性能分析［J］. 武汉大学学报（信息科学版）， 2023， 48（7）： 1050-1057.
	ZHANG X H， ZHANG Y T， ZHU F. Factor graph optimization for urban environment GNSS positioning and robust performance analysis［J］. Geomatics and Information Science of Wuhan University， 2023， 48（7）： 1050-1057 （in Chinese）.
6	WEN W S， HSU L T. Towards robust GNSS positioning and real-time kinematic using factor graph optimization［C］∥2021 IEEE International Conference on Robotics and Automation （ICRA）. Piscataway： IEEE Press； 2021： 5884-5890.
7	SUZUKI T. Precise position estimation using smartphone raw GNSS data based on two-step optimization［J］. Sensors， 2023， 23（3）： 1205.
8	许睿，岳帅，唐瑞琪，等. 欺骗环境下GNSS信号估计与定位修正技术［J］. 航空学报， 2020， 41（10）： 323930.
	XU R， YUE S， TANG R Q， et al. GNSS signal estimation and position correction algorithm under spoofing attacks‍［J］. Acta Aeronautica et Astronautica Sinica， 2020， 41（10）： 323930 （in Chinese）.
9	刘正午，孙蕊，蒋磊. 基于伪距残差和新息的GNSS/IMU抗差自适应定位算法［J］. 北京航空航天大学学报， 2024， 50（4）： 1316-1324.
	LIU Z W， SUN R， JIANG L. Robust adaptive position algorithm for GNSS/IMU based on pseudorange residual and innovation［J］. Journal of Beijing University of Aeronautics and Astronautics， 2024， 50（4）： 1316-1324 （in Chinese）.
10	WITCHAYANGKOON B. Elements of GPS precise point positioning［D］. Maine： University of Maine， 2000.
11	HARTINGER H， BRUNNER F K. Variances of GPS phase observations： The SIGMA-ɛ model［J］. GPS Solutions， 1999， 2（4）： 35-43.
12	HERRERA A M， SUHANDRI H F， REALINI E， et al. goGPS： Open-source MATLAB software‍［J］. GPS Solutions， 2016， 20（3）： 595-603.
13	TEUNISSEN P J G， AMIRI-SIMKOOEI A R. Least-squares variance component estimation［J］. Journal of Geodesy， 2008， 82（2）： 65-82.
14	WANG J-G， GOPAUL N， SCHERZINGER B. Simplified algorithms of variance component estimation for static and kinematic GPS single point positioning‍［J］. Journal of Global Positioning Systems， 2009， 8（1）： 43-52.
15	GAO Z Z， SHEN W B， ZHANG H P， et al. Application of helmert variance component based adaptive Kalman filter in multi-GNSS PPP/INS tightly coupled integration［J］. Remote Sensing， 2016， 8（7）： 553.
16	李琴，姚顽强，涂锐. Helmert方差分量估计在GPS/GLONASS/BDS/Galileo组合精密单点定位权比确定中的应用［J］. 全球定位系统， 2022， 47（3）： 16-24.
	LI Q， YAO W Q， TU R. Application of Helmert variance component estimation in GPS/GLONASS/BDS/Galileo combined precise point positioning weight determination［J］. GNSS World of China， 2022， 47（3）： 16-24 （in Chinese）.
17	徐天扬，章浙涛，何秀凤，等. 低成本BDS双频单点定位方差分量估计方法［J］. 导航定位学报， 2021， 9（4）： 19-23， 39.
	XU T Y， ZHANG Z T， HE X F， et al. Variance component estimation method for low-cost BDS dual frequency single point positioning［J］. Journal of Navigation and Positioning， 2021， 9（4）： 19-23， 39 （in Chinese）.
18	赵奕文，杨天然，苗李莉，等. GPS+BDS与UWB组合定位的Helmert方差分量估计方法［J］. 测绘通报， 2023（8）： 91-96.
	ZHAO Y W， YANG T R， MIAO L L， et al. Helmert variance component estimation method for GPS+BDS and UWB integrated positioning［J］. Bulletin of Surveying and Mapping， 2023（8）： 91-96 （in Chinese）.
19	SAASTAMOINEN J. Atmospheric correction for the troposphere and stratosphere in radio ranging satellites［M］‍∥The Use of Artificial Satellites for Geodesy. Washington， D. C.： American Geophysical Union， 2013： 247-251.
20	KLOBUCHAR J A. Ionospheric time-delay algorithm for single-frequency GPS users‍［J］. IEEE Transactions on Aerospace and Electronic Systems， 1987， AES-23（3）： 325-331.
21	AMIRI-SIMKOOEI A. Least-squares variance component estimation： Theory and GPS applications‍［M］. Delft： Nederlandse Commissie voor Geodesie， 2007.
22	AMIRI-SIMKOOEI A R. Non-negative least-squares variance component estimation with application to GPS time series‍［J］. Journal of Geodesy， 2016， 90（5）： 451-466.
23	YANG Y， SONG L， XU T. Robust estimator for correlated observations based on bifactor equivalent weights［J］. Journal of Geodesy， 2002， 76（6）： 353-358.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

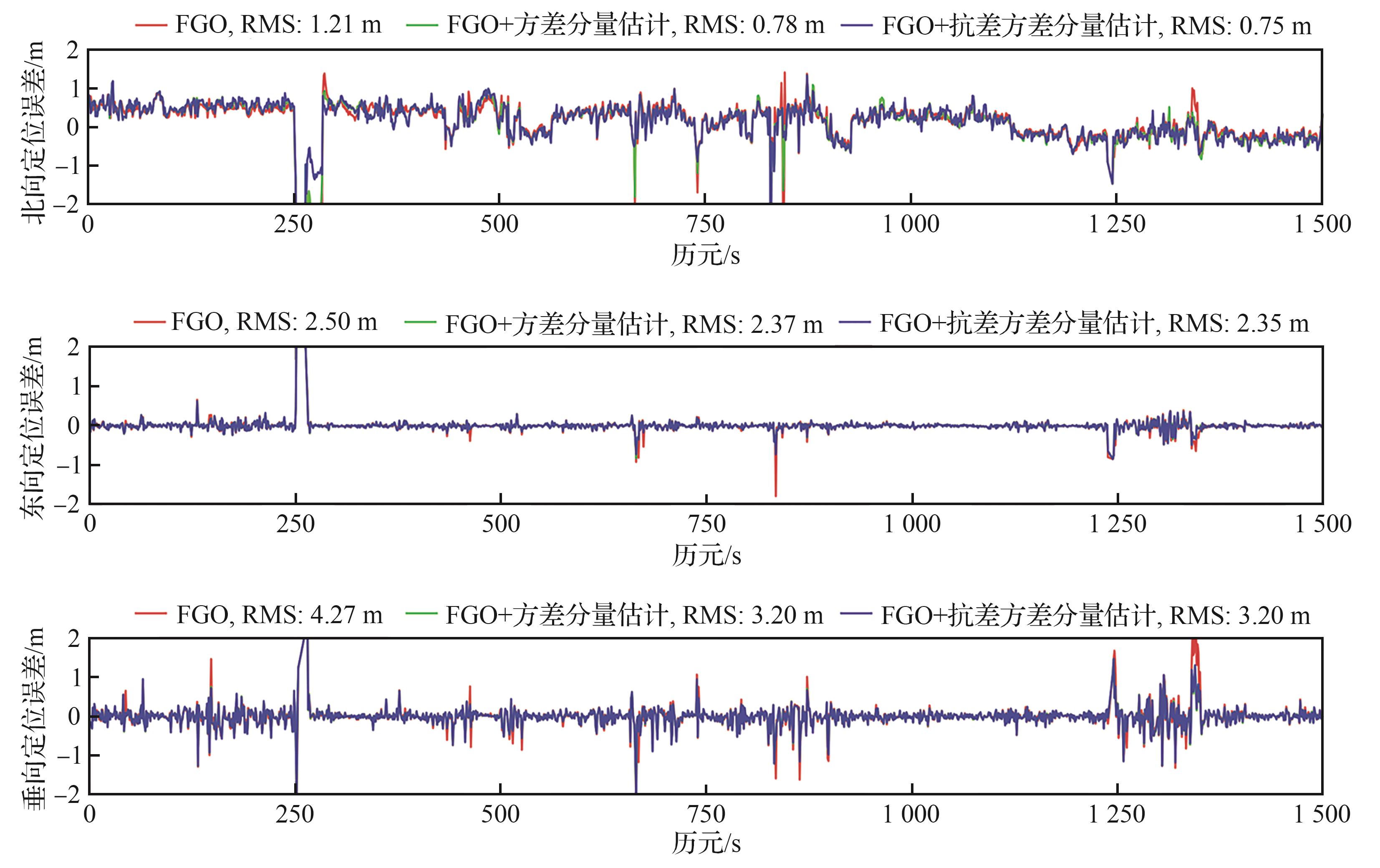

解算方案	定位误差RMS/m
解算方案	北向	东向	垂向
FGO	1.211	2.503	4.270
FGO+HVCE	0.782	2.372	3.197
FGO+IGGHVCE	0.752	2.346	3.134
