基于VVPM/GEBT耦合方法的旋翼悬停状态总距突增气弹载荷分析

王鑫¹, 张夏阳¹, 招启军¹(), 向锦武²

^1.南京航空航天大学直升机动力学全国重点实验室，南京 210016
^2.北京航空航天大学航空科学与工程学院，北京 100191

收稿日期:2024-12-09 修回日期:2025-01-02 接受日期:2025-02-11 出版日期:2025-02-19 发布日期:2025-02-18
通讯作者: 招启军 E-mail:zhaoqijun@nuaa.edu.cn
基金资助:
国家自然科学基金(12102186);国家自然科学基金(12472237);航空科学基金(2024Z010052002);中国科协青年人才托举工程(2022QNRC001);江苏高校优势学科建设工程

Aeroelastic loads of rotor during collective pitch ramp increase in hovering state based on VVPM/GEBT coupling method

Xin WANG¹, Xiayang ZHANG¹, Qijun ZHAO¹(), Jinwu XIANG²

^1.National Key Laboratory of Helicopter Aeromechanics，Nanjing University of Aeronautics and Astronautics，Nanjing 210016，China
^2.School of Aeronautic Science and Engineering，Beihang University，Beijing 100191，China

Received:2024-12-09 Revised:2025-01-02 Accepted:2025-02-11 Online:2025-02-19 Published:2025-02-18
Contact: Qijun ZHAO E-mail:zhaoqijun@nuaa.edu.cn
Supported by:
National Natural Science Foundation of China(12102186);Aeronautical Science Foundation of China(2024Z010052002);Young Elite Scientists Sponsorship Program by CAST(2022QNRC001);The Priority Academic Program Development of Jiangsu Higher Education Institutions

摘要/Abstract

摘要：

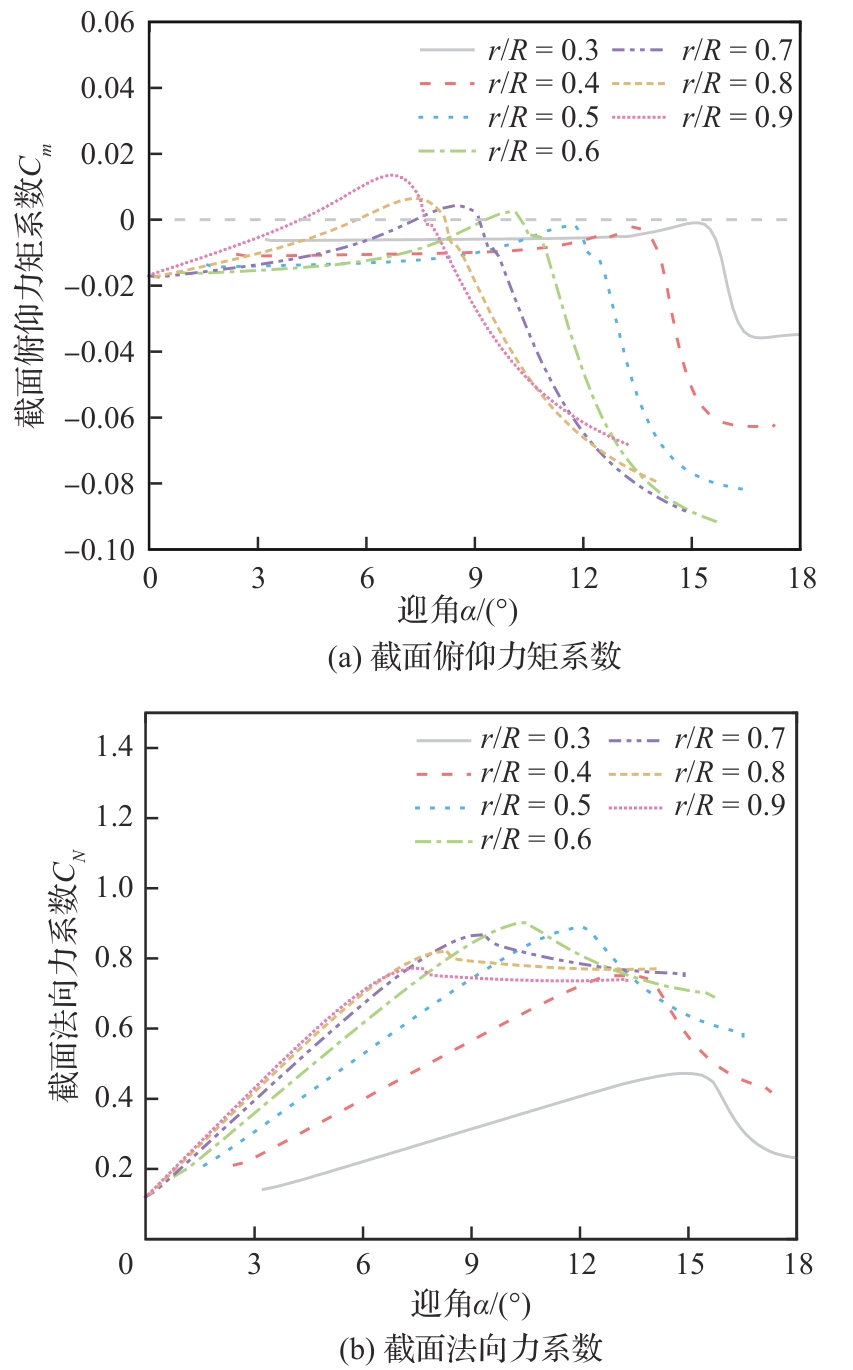

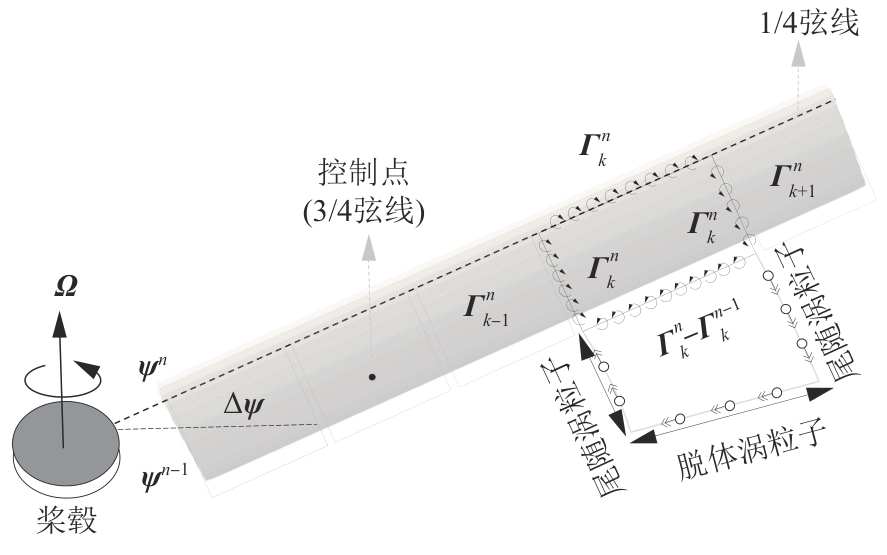

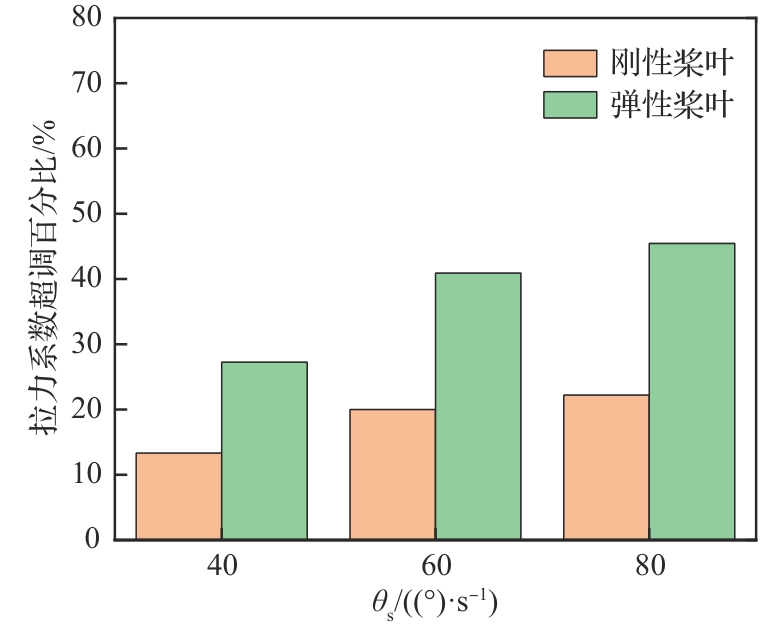

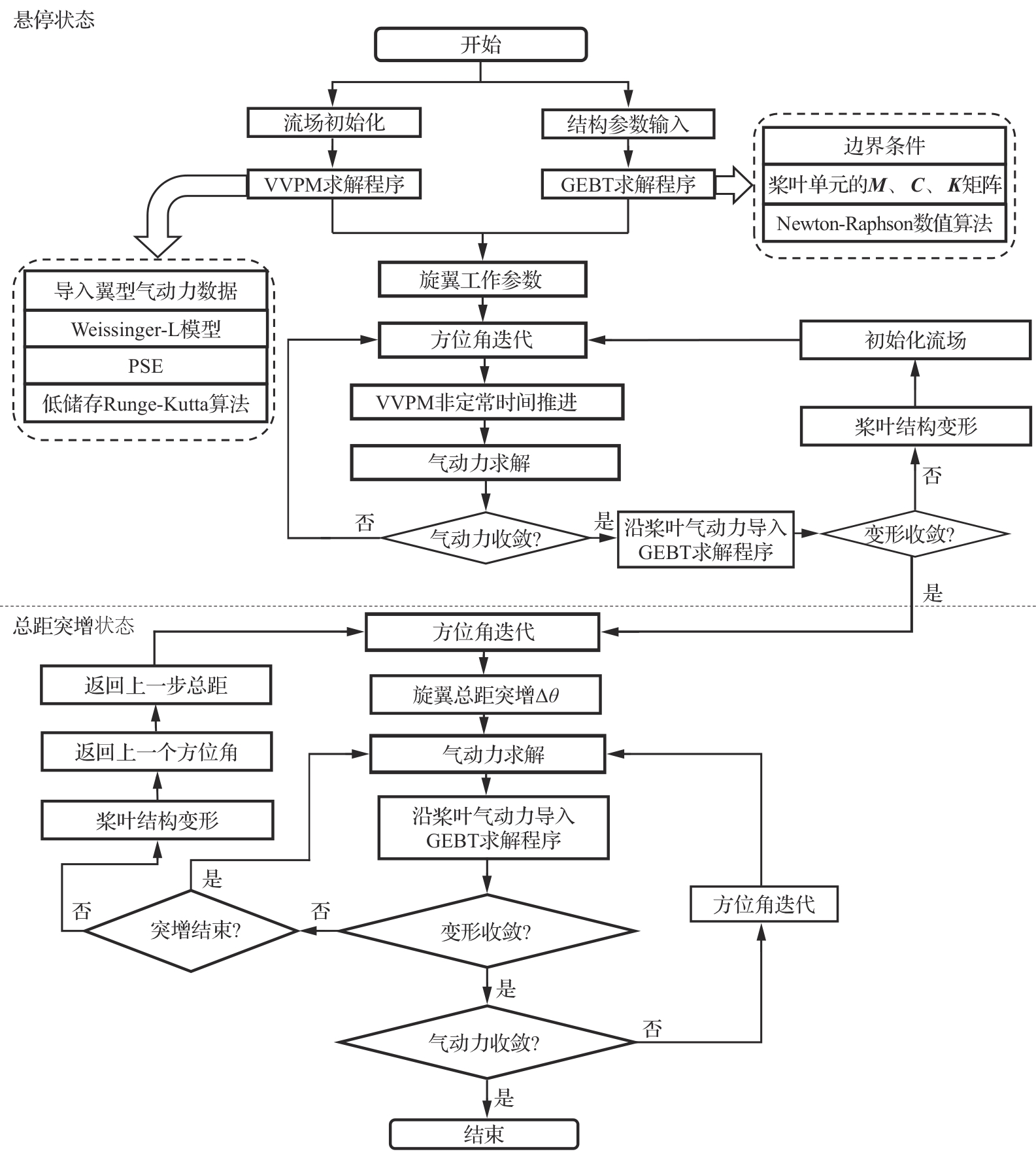

为兼顾旋翼气弹耦合分析的计算精度和效率，发展了一种黏性涡粒子方法（VVPM）/几何精确梁理论（GEBT）紧耦合的气弹分析方法。在气动建模方面，采用VVPM方法和Leishman-Beddoes（L-B）动态失速模型来模拟旋翼的尾迹黏性流动和桨叶的非定常气动特性，能同时考虑弹性变形的影响；在结构方面，基于GEBT方法发展了能考虑旋翼总距突增运动的非线性动力学方程。通过开展悬停状态旋翼定常/非定常气动特性对比分析，验证了耦合方法的高效和高精度特性。以BO105旋翼为研究对象，分析了悬停状态总距突增过程中桨叶的弹性响应特性及其对旋翼气动特性的影响。结果表明：初始总距较大较易引发动态失速现象，导致桨叶低头力矩迅速增大、剖面翼型法向力系数减小，使旋翼的拉力超调现象减弱；在总距突增结束时刻，弹性桨叶相较刚性桨叶出现更大范围的拉力超调区域，从而导致弹性旋翼的拉力超调现象比刚性旋翼更为严重。通过旋翼涡流场分析捕捉到了尾迹的延迟脱落现象，揭示了桨盘平面诱导速度滞后造成的旋翼拉力超调现象。

关键词: 黏性涡粒子方法, 几何精确梁理论, 总距突增, 气弹耦合, 结构载荷

Abstract:

To balance the computational accuracy and efficiency of rotor aeroelastic coupling analysis， the Viscous Vortex Particle Method （VVPM） and the Geometrically Exact Beam Theory （GEBT） tight-coupling method are developed. In aerodynamic aspect， the VVPM method and the Leishman-Beddoes （L-B） dynamic stall model which consider the influence of the elastic deformation are used to simulate the wake viscous flow of the rotor and the unsteady aerodynamic characteristics of blades. In structural aspect， the nonlinear dynamic equations which consider the collective pitch ramp increase have been developed based on the GEBT method. The high efficiency and accuracy characteristics of the coupling method are verified by comparative analyses of the steady/unsteady aerodynamic characteristics in the hovering state. Taking the BO105 rotor as a reference， the elastic responses of the blade and its influence on the aerodynamic characteristics are analyzed during collective pitch ramp increase in the hovering state. The results show that the dynamic stall phenomenon tends to occur when the initial collective pitch is large， leading to a rapid increase of the negative moment， a decrease of the section airfoil normal force coefficient， and a weakening of the thrust overshoot. At the end of the collective pitch ramp increase， the elastic blade has a larger range of thrust overshoot area compared to the rigid blade， resulting in a more serious thrust overshoot phenomenon. The delayed shedding of the rotor wake is captured through rotor vortex field simulation， revealing that the induced velocity of rotor disc is responsible for the thrust overshoot phenomenon of the rotor.

Key words: viscous vortex particle method, geometrically exact beam theory, collective pitch ramp increase, aeroelastic coupling, structural loads

中图分类号:

V215.3⁺4

王鑫, 张夏阳, 招启军, 向锦武. 基于VVPM/GEBT耦合方法的旋翼悬停状态总距突增气弹载荷分析[J]. 航空学报, 2025, 46(16): 231628.

Xin WANG, Xiayang ZHANG, Qijun ZHAO, Jinwu XIANG. Aeroelastic loads of rotor during collective pitch ramp increase in hovering state based on VVPM/GEBT coupling method[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(16): 231628.

图/表 24

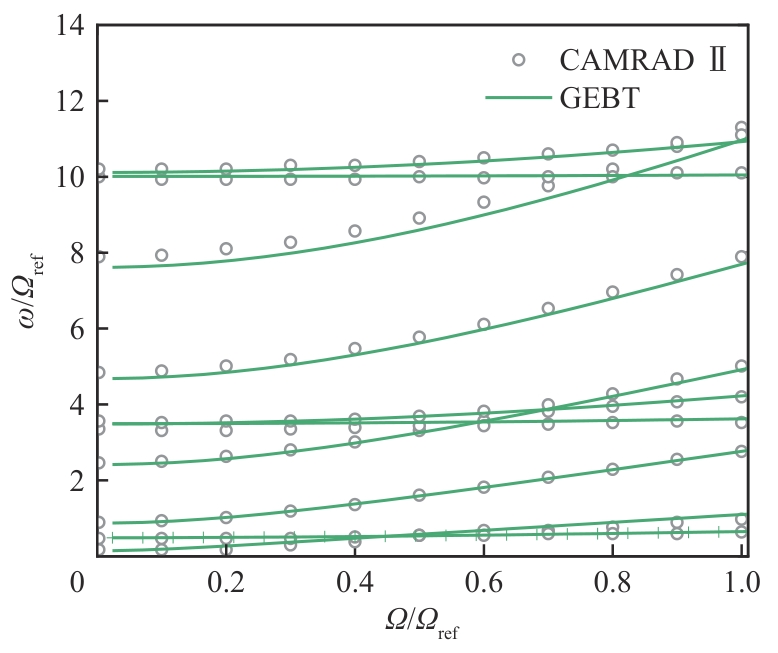

图 1

图 2

表 1

图 3

表 2

图 4

图 5

图 6

图 7

表3

图 8

图 9

图 10

图 11

图 12

图 13

图 14

图 15

图 16

图 17

图 18

图 19

图 20

图 21

参考文献 41

[1]	PITT D M， PETERS D A. Theoretical prediction of dynamic-inflow derivatives： ERF-1980-047［R］. 1980.
[2]	ZHOU X， ZHANG X Y， WANG B， et al. Aerodynamic and structural characteristics of helicopter rotor in circling flight‍［J］. Chinese Journal of Aeronautics， 2023， 36（12）： 282-296.
[3]	王俊超，谭剑锋，李建波，等. 基于自由尾迹方法的自转旋翼气动特性研究［J］. 航空学报， 2015， 36（11）： 3540-3548.
	WANG J C， TAN J F， LI J B， et al. Investigation of autorotating rotor aerodynamic characteristics based on free wake method［J］. Acta Aeronautica et Astronautica Sinica， 2015， 36（11）： 3540-3548 （in Chinese）.
[4]	BHAGWAT M J， LEISHMAN J G. Generalized viscous vortex model for application to free-vortex wake algorithms‍［C］‍∥Proceedings of the Annual Forum of the American Helicopter Society. American Helicopter Society， 2002： 2042-2057.
[5]	KOMERATH N M， SMITH M J， TUNG C. A review of rotor wake physics and modeling［J］. Journal of the American Helicopter Society， 2011， 56（2）： 22006.
[6]	NARDUCCI R. Hover performance assessment of several tip shapes using OVERFLOW： AIAA-2015-1243［R］. Reston： AIAA， 2015.
[7]	JAIN R. Hover predictions for the S-76 rotor with tip shape variation using CREATE-AV Helios： AIAA-2015-1244［R］. Reston： AIAA， 2015.
[8]	GHARAKHANI A， GHONIEM A F. Three-dimensional vortex simulation of time dependent incompressible internal viscous flows［J］. Journal of Computational Physics， 1997， 134（1）： 75-95.
[9]	PLOUMHANS P， WINCKELMANS G S， SALMON J K， et al. Vortex methods for direct numerical simulation of three-dimensional bluff body flows： Application to the sphere at Re=300， 500， and 1 000［J］. Journal of Computational Physics， 2002， 178（2）： 427-463.
[10]	HE C J， ZHAO J G. Modeling rotor wake dynamics with viscous vortex particle method［J］. AIAA Journal， 2009， 47（4）： 902-915.
[11]	LAKKIS I， GHONIEM A. A high resolution spatially adaptive vortex method for separating flows. Part I： Two-dimensional domains［J］. Journal of Computational Physics， 2009， 228（2）： 491-515.
[12]	STOCK M J， GHARAKHANI A. Solution-responsive particle size adaptivity in Lagrangian vortex particle methods［C］‍∥ASME 2021 Fluids Engineering Division Summer Meeting. New York： ASME， 2021.
[13]	ALVAREZ E J， NING A. Development of a vortex particle code for the modeling of wake interaction in distributed propulsion： AIAA-2018-3646［R］. Reston： AIAA， 2018.
[14]	CHENG H， GREENGARD L， ROKHLIN V. A fast adaptive multipole algorithm in three dimensions‍［J］. Journal of Computational Physics， 1999， 155（2）： 468-498.
[15]	SINGH P， FRIEDMANN P P. Application of vortex methods to coaxial rotor wake and load calculations in hover［J］. Journal of Aircraft， 2018， 55（1）： 373-381.
[16]	TAN J， SUN Y， BARAKOS G N. Unsteady loads for coaxial rotors in forward flight computed using a vortex particle method［J］. The Aeronautical Journal， 2018， 122（1251）： 693-714.
[17]	ALVAREZ E J， NING A. High-fidelity modeling of multirotor aerodynamic interactions for aircraft design［J］. AIAA Journal， 2020， 58（10）： 4385-4400.
[18]	HE C J， RAJMOHAN N. Modeling the aerodynamic interaction of multiple rotor vehicles and compound rotorcraft with viscous vortex particle method［C］‍∥American Helicopter Society 72nd Annual Forum. American Helicopter Society International， Inc.， 2016.
[19]	谭剑锋，王浩文，吴超，等. 基于非定常面元/黏性涡粒子混合法的旋翼/平尾非定常气动干扰［J］. 航空学报， 2014， 35（3）： 643-656.
	TAN J F， WANG H W， WU C， et al. Rotor/empennage unsteady aerodynamic interaction with unsteady panel/viscous vortex particle hybrid method［J］. Acta Aeronautica et Astronautica Sinica， 2014， 35（3）： 643-656 （in Chinese）.
[20]	HODGES D H. Nonlinear composite beam theory［M］. Reston： AIAA， 2006.
[21]	YU W B， BLAIR M. GEBT： A general-purpose nonlinear analysis tool for composite beams‍［J］. Composite Structures， 2012， 94（9）： 2677-2689.
[22]	WU J， MA Y J， WANG Z D， et al. Structurally coupled characteristics of rotor blade using new rigid-flexible dynamic model based on geometrically exact formulation［J］. Chinese Journal of Aeronautics， 2022， 35（6）： 186-197.
[23]	CHEN J G， SHEN X， LIU P Y， et al. Design tool for aeroelastic analysis of wind turbine blades based on geometrically exact beam theory and lifting surface method： AIAA-2017-0450［R］. Reston： AIAA， 2017.
[24]	FACCIO C J， CARDOZO Jr，， MONTEIRO V， Jr， et al. Modeling wind turbine blades by geometrically-exact beam and shell elements： A comparative approach［J］. Engineering Structures， 2019， 180： 357-378.
[25]	WANG L， LIU X W， RENEVIER N， et al. Nonlinear aeroelastic modelling for wind turbine blades based on blade element momentum theory and geometrically exact beam theory［J］. Energy， 2014， 76： 487-501.
[26]	SHANG L N， XIA P Q， HODGES D H. Aeroelastic response analysis of composite blades based on geometrically exact beam theory［J］. Journal of the American Helicopter Society， 2019， 64（2）： 1-14.
[27]	CHANDRASEKARAN R， HODGES D H. Performance advantages and resonance analysis of a variable speed rotor using geometrically exact beam formulations［J］. Journal of the American Helicopter Society， 2022， 67（4）： 1-21.
[28]	王华龙，张夏阳，赵国庆，等. 基于CFD/CSD耦合的TEF旋翼气弹特性高精度模拟［J］. 航空学报， 2024， 45（18）： 229904.
	WANG H L， ZHANG X Y， ZHAO G Q， et al. High-precision simulation of aeroelastic characteristics of TEF rotor based on CFD/CSD coupling［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（18）： 229904 （in Chinese）.
[29]	张凯，招启军，马砾，等. 基于CFD/CSD耦合方法的旋翼降转速气动特性［J］. 航空动力学报， 2024， 39（12）： 20230074.
	ZHANG K， ZHAO Q J， MA L， et al. Slowed rotor aerodynamic characteristics using CFD/CSD coupling method［J］. Journal of Aerospace Power， 2024， 39（12）： 20230074 （in Chinese）.
[30]	ABHISHEK A， CHOPRA I. Prediction and validation of UTTAS pull-up maneuver using CFD/CSD coupling： AIAA-2011-1774［R］. Reston： AIAA， 2011.
[31]	王博. 基于全本征方程的无铰式旋翼气动弹性分析方法［D］. 南京：南京航空航天大学， 2015.
	WANG B. Analytical method on aeroelasticity of hingeless rotor using fully intrinsic equations［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2015 （in Chinese）.
[32]	李攀. 旋翼非定常自由尾迹及高置信度直升机飞行力学建模研究［D］. 南京：南京航空航天大学， 2010.
	LI P. Rotor unsteady free-vortex wake model and investigation on high-fidelity modeling of helicopter flight dynamics［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2010 （in Chinese）.
[33]	SINGH P， FRIEDMANN P P. A computational fluid dynamics-based viscous vortex particle method for coaxial rotor interaction calculations in hover［J］. Journal of the American Helicopter Society， 2018， 63（4）： 1-13.
[34]	WILLIAMSON J H. Low-storage Runge-Kutta schemes［J］. Journal of Computational Physics， 1980， 35（1）： 48-56.
[35]	WANG Q， YU W B. Geometrically nonlinear analysis of composite beams using Wiener-Milenković parameters［J］. Journal of Renewable and Sustainable Energy， 2017， 9（3）： 033306.
[36]	朱秋娴. 基于非定常动量源方法的倾转旋翼机气动分析及性能优化［D］. 南京：南京航空航天大学， 2016.
	ZHU Q X. Aerodynamic analysis and optimal design of tilt-rotor aircraft based on an unsteady momentum source method［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2016 （in Chinese）.
[37]	KOMP D， KUMAR S， HAJEK M， et al. Effect of active camber morphing on rotor performance and control loads［J］. Aerospace Science and Technology， 2021， 108： 106311.
[38]	LI P， CHEN R L. Rotor unsteady aerodynamics model using an efficient free-vortex method［J］. Aircraft Engineering and Aerospace Technology， 2012， 84（5）： 311-320.
[39]	WOODGATE M A， SHI Y J， FITZGIBBON T A， et al. Simulation of step input in collective pitch for hovering rotor［J］. Aerospace Science and Technology， 2021， 110： 106425.
[40]	CARPENTER P J， FRIDOVICH B. Effect of a rapid blade-pitch increase on the thrust and induced-velocity response of a full-scale helicopter rotor： NACA-TN-3044［R］. Washington， D.C.： NACA， 1953.
[41]	邓景辉，谭剑锋，张呈林. 基于时间步进自由尾迹的旋翼总距突增气动响应分析［J］. 空气动力学学报， 2011， 29（2）： 217-221.
	DENG J H， TAN J F， ZHANG C L. Analysis of rotor dynamic response during ramp increased collective pitch by time-step free wake［J］. Acta Aerodynamica Sinica， 2011， 29（2）： 217-221 （in Chinese）.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

旋翼参数	数值
桨叶片数	2
桨叶弦长/m	0.152 4
桨叶半径/m	1.066 8
桨叶线性负扭/（°）	0
翼型	NACA0012
旋翼转速/（r·min^-1）	1 857

旋翼参数	数值
桨叶片数	4
桨叶弦长/m	0.27
桨叶半径/m	4.9
桨叶线性负扭/（°）	-8
翼型	NACA23012
旋翼转速/（r·min^-1）	425

旋翼参数	数值
桨叶片数	2
桨叶弦长/m	0.054
桨叶半径/m	0.54
桨叶线性负扭/（°）	0
桨叶根切/m	0.12
翼型	NACA23012
旋翼转速/（r·min^-1）	1 200
