基于系统运动学及无碰撞约束的五轴增减材复合制造工艺规划方法

doi:10.7527/S1000-6893.2025.32288

材料工程与机械制造

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于系统运动学及无碰撞约束的五轴增减材复合制造工艺规划方法

景喜双¹^,², 李鑫皓¹, 谢福宝¹^,²(), 牟奔¹, 张承阳³^,⁴

^1.北京航空航天大学航空发动机研究院，北京 102206 2．杭州市北京航空航天大学国际创新研究院（北京航空航天大学国际创新学院），杭州 311115
^3.北京航空航天大学航空高端装备智能制造技术工信部重点实验室，北京 102206 4．北京航空航天大学机械工程及自动化学院，北京 102206

收稿日期:2025-05-22 修回日期:2025-06-03 接受日期:2025-08-29 出版日期:2025-10-10 发布日期:2025-10-09
通讯作者: 谢福宝 E-mail:xiefb@buaa.edu.cn
基金资助:
中央高校基本科研业务费专项资金(501QYJC2024146013);杭州市北京航空航天大学国际创新研究院科研启动经费(2024KQ077)

Process planning method for five-axis additive and subtractive hybrid manufacturing based on system kinematics and collision-free constraints

Xishuang JING¹^,², Xinhao LI¹, Fubao XIE¹^,²(), Ben MU¹, Chengyang ZHANG³^,⁴

^1.Research Institute of Aero-Engine，Beihang University，Beijing 102206，China
^2.Hangzhou International Innovation Institute，Beihang University，Hangzhou 311115，China
^3.Key Laboratory of Intelligent Manufacturing Technology for Aeronautics Advanced Equipment，MIIT，Beihang University，Beijing 102206，China
^4.School of Mechanical Engineering and Automation，Beihang University，Beijing 102206，China

Received:2025-05-22 Revised:2025-06-03 Accepted:2025-08-29 Online:2025-10-10 Published:2025-10-09
Contact: Fubao XIE E-mail:xiefb@buaa.edu.cn
Supported by:
the Fundamental Research Funds for the Central Universities(501QYJC2024146013);Research Funding of Hangzhou International Innovation Institute of Beihang University(2024KQ077)

摘要/Abstract

摘要：

增减材复合制造技术在航空复杂构件制造中展现出显著优势，但其工艺耦合特性导致工序规划复杂度显著提升，同时由于模型表面光顺性不足容易导致机床运动时产生剧烈加减速，从而影响加工质量。针对上述问题，提出一种增减材制造的运动学优化与无碰撞快速工艺规划方法：首先，在容差约束下，建立了面向加加速度抑制的曲面光顺优化数学模型，并基于蒙皮算法实现了光顺曲面的生成；接着，对光顺后零件进行实体分割，并基于测地距离场实现子实体的参数化分层，为增减材工序规划提供输入；最后，充分考虑增减材前后工序零件几何特征的变化，建立可加工性与可打印性模型及其快速算法，评估增减材过程中碰撞干涉情况，并以此为约束基于“自上而下”的思路完成了增减材交替工序规划。结合叶片模型进行仿真和加工实验，通过与传统等厚工序规划方法进行对比，验证了所提出方法的有效性，能够为复杂结构零件多轴增减材复合制造提供理论基础与技术支撑。

关键词: 增减材复合制造, 模型参数化, 光顺优化, 碰撞检测, 工序规划

Abstract:

Additive and Subtractive Hybrid Manufacturing （ASHM） demonstrates significant advantages in fabricating complex aerospace components. However， its coupled process characteristics substantially increase the complexity of process planning. Furthermore， insufficient surface smoothness of the model can lead to rapid acceleration and deceleration during CNC machining， adversely impacting surface quality. To address these challenges， this study proposes a kinematic optimization and collision-free rapid process planning method for ASHM. First， under shape error tolerance constraints， a mathematical optimization model was established using spline control points as variables， with jerk suppression as the optimization objective. Surface smoothing pre-processing tailored for machining was achieved by optimizing the cross-sectional curves and applying a skinning operation. Next， the smoothed part was segmented into sub-entities based on geometric and topological features. Utilizing volumetric tetrahedral meshing， a geodesic distance field was constructed for each sub-entity， enabling parametric layering and providing essential input for ASHM process planning. Finally， fully considering the geometric changes in the part before and after each ASHM step， evaluation models for machinability and printability with rapid assessment algorithms were established. These algorithms evaluate collision and interference during both additive and subtractive manufacturing phases. Using this evaluation as constraints， an ASHM process planning model based on ‘up-to-down’ strategy was proposed. Both simulations and machining experiments were conducted using a blade model. By comparing with traditional uniform thickness process planning methods， the effectiveness of the method proposed in this paper has been verified， providing theoretical basis and technical support for multi-axis additive-subtractive composite manufacturing of complex structural parts.

Key words: additive and subtractive hybrid manufacturing, model parameterization, smoothing optimization, collision detection, process planning

中图分类号:

V262

景喜双, 李鑫皓, 谢福宝, 牟奔, 张承阳. 基于系统运动学及无碰撞约束的五轴增减材复合制造工艺规划方法[J]. 航空学报, 2026, 47(4): 432288.

Xishuang JING, Xinhao LI, Fubao XIE, Ben MU, Chengyang ZHANG. Process planning method for five-axis additive and subtractive hybrid manufacturing based on system kinematics and collision-free constraints[J]. Acta Aeronautica et Astronautica Sinica, 2026, 47(4): 432288.

图/表 17

图 1

图 2

图 3

图 4

图 5

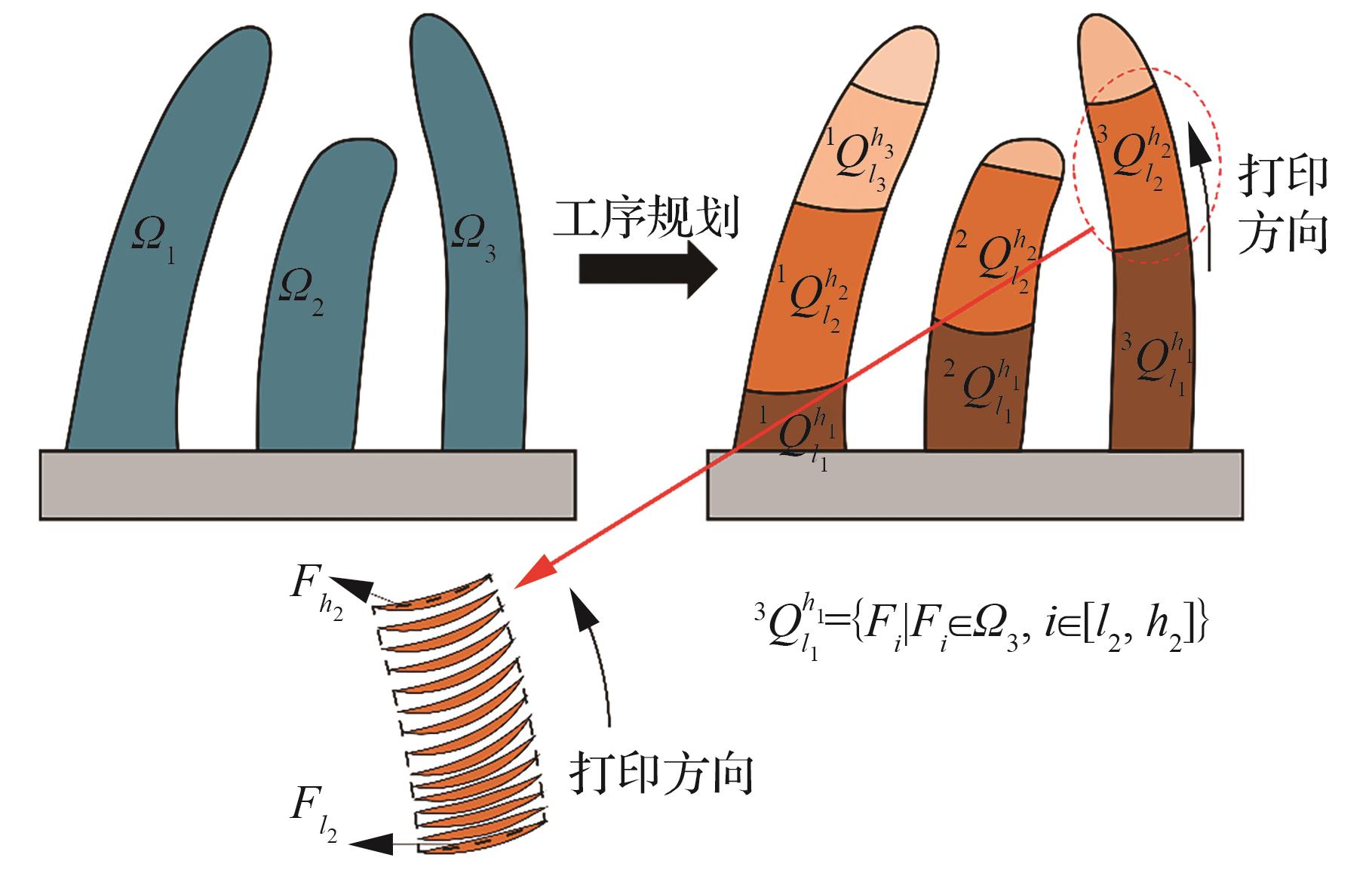

图 6

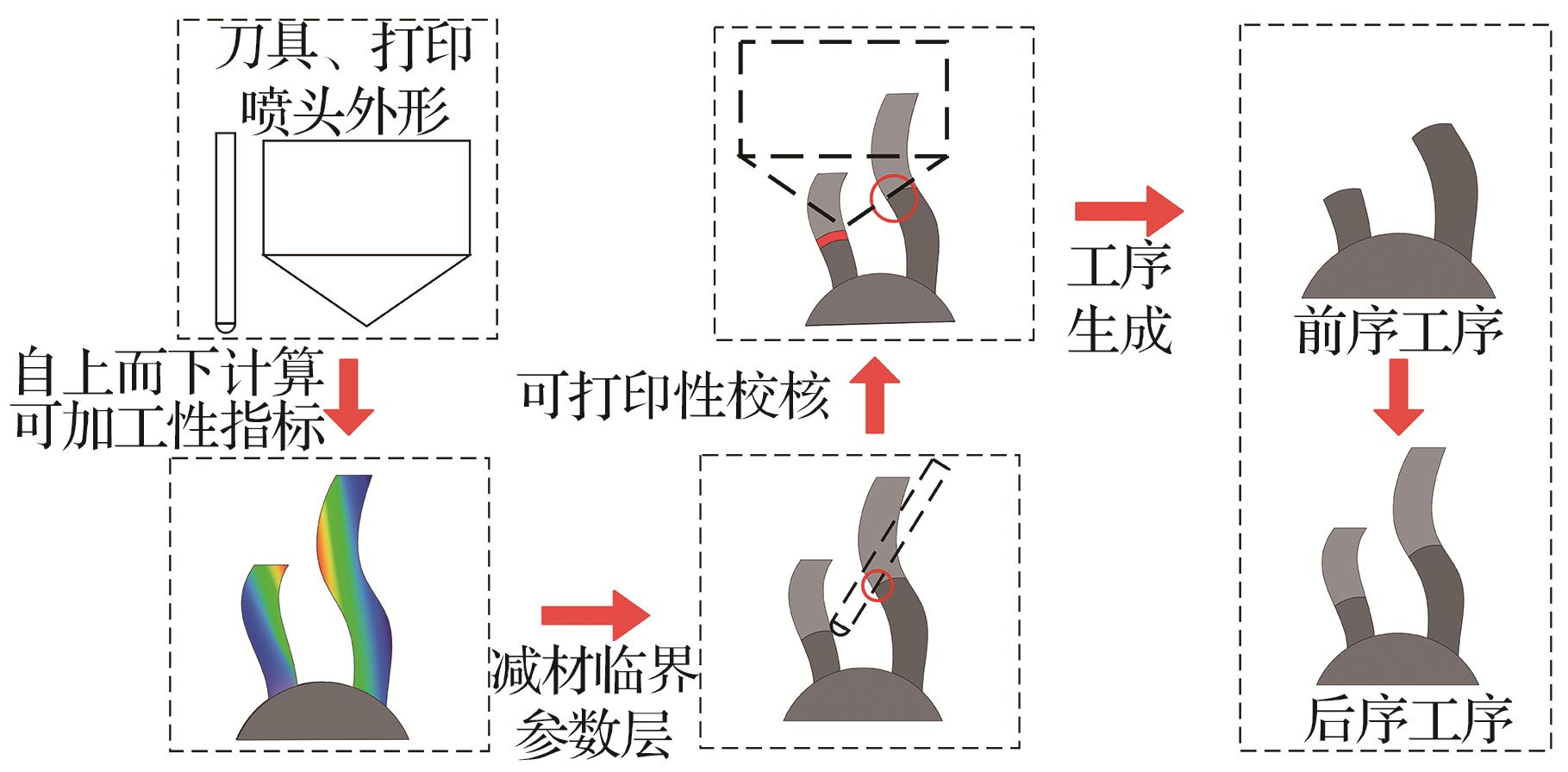

图 7

图 8

图 9

图 10

表1

表2

图 11

表3

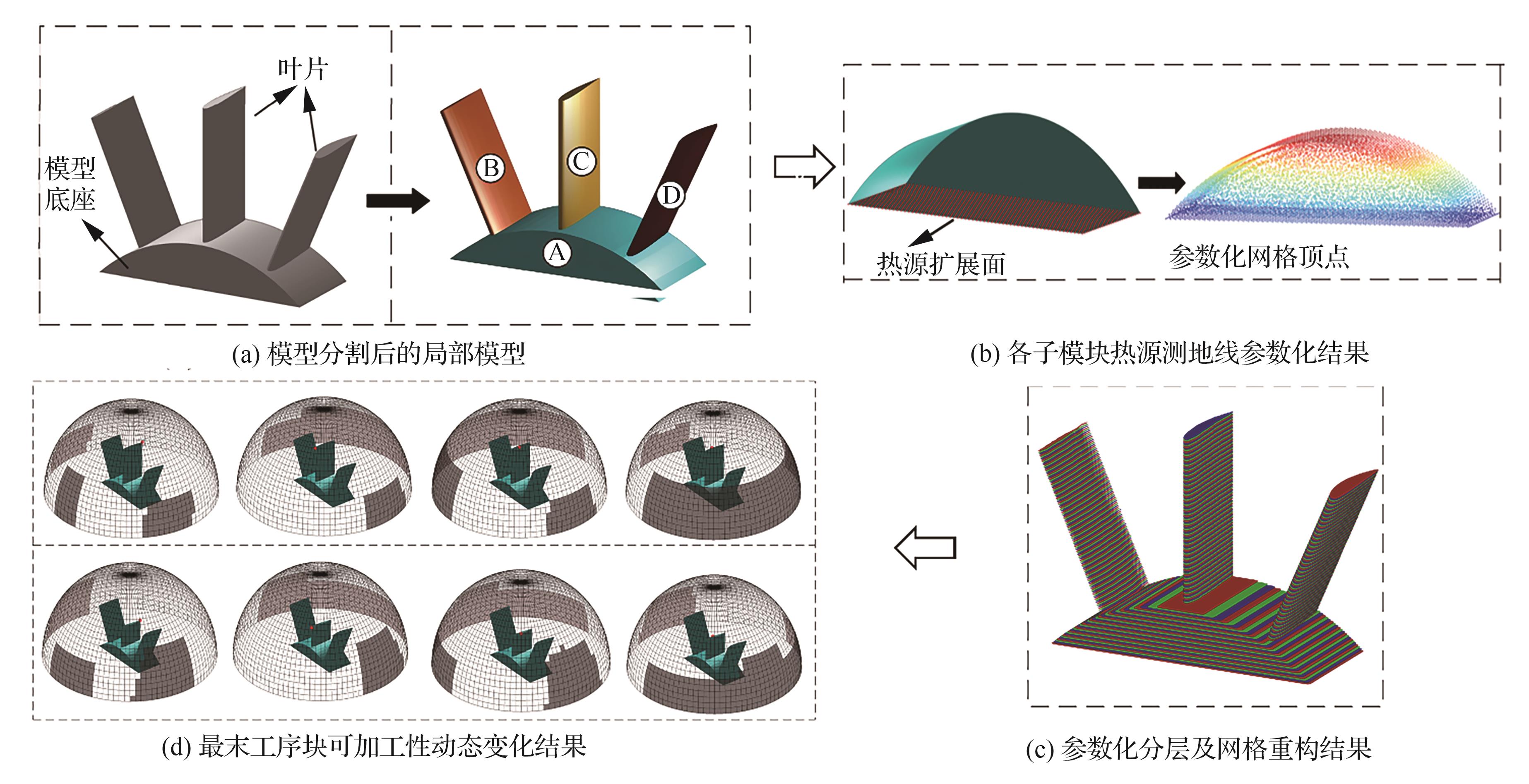

图 12

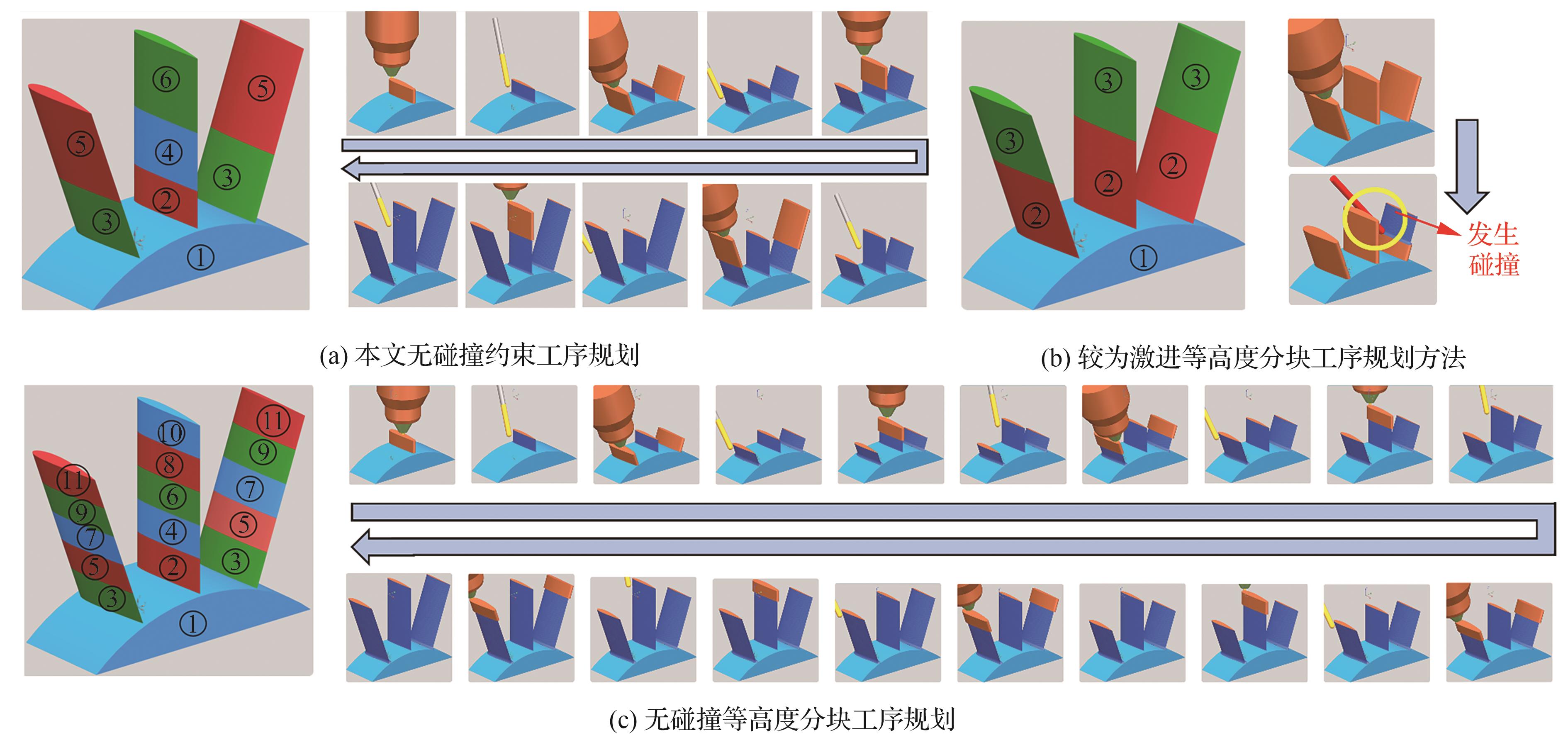

图 13

图 14

参考文献 27

[1]	刘具龙，张璧，白倩，等. 钛合金铣削刀具/工件接触区域温度预测［J］. 航空学报， 2018， 39（12）： 422128.
	LIU J L， ZHANG B， BAI Q， et al. Temperature prediction of tool/workpiece contact zone in titanium milling［J］. Acta Aeronautica et Astronautica Sinica， 2018， 39（12）： 422128 （in Chinese）.
[2]	章建，王珉，张幼桢. 铣削过程多参数监测策略研究［J］. 航空学报， 1993， 14（8）： 431-434.
	ZHANG J， WANG M， ZHANG Y Z. Study on multiparameter monitoring strategy for milling process［J］. Acta Aeronautica et Astronautica Sinica， 1993， 14（8）： 431-434 （in Chinese）.
[3]	万敏，张卫红. 铣削过程中误差预测与补偿技术研究进展［J］. 航空学报， 2008， 29（5）： 1340-1349.
	WAN M， ZHANG W H. Overviews of technique research progress of form error prediction and error compensation in milling process［J］. Acta Aeronautica et Astronautica Sinica， 2008， 29（5）： 1340-1349 （in Chinese）.
[4]	熊青春，王家序，周青华. 融合机床精度与工艺参数的铣削误差预测模型［J］. 航空学报， 2018， 39（8）： 421713.
	XIONG Q C， WANG J X， ZHOU Q H. Prediction model of machining errors based on precision and process parameters of machine tools［J］. Acta Aeronautica et Astronautica Sinica， 2018， 39（8）： 421713 （in Chinese）.
[5]	DU W， BAI Q， ZHANG B. A novel method for additive/subtractive hybrid manufacturing of metallic parts［J］. Procedia Manufacturing， 2016， 5： 1018-1030.
[6]	LI L， HAGHIGHI A， YANG Y. Theoretical modelling and prediction of surface roughness for hybrid additive-subtractive manufacturing processes［J］. IISE Transactions， 2019， 51（2）： 124-135.
[7]	LI L， HAGHIGHI A， YANG Y. Theoretical modeling and prediction of surface roughness for hybrid additive-subtractive manufacturing processes［J］. IISE Transactions， 2018， 51： 1-40.
[8]	HAHMANN S， KONZ S. Knot-removal surface fairing using search strategies［J］. Computer-Aided Design， 1998， 30（2）： 131-138.
[9]	LEE H C， HONG S Y， HONG C S， et al. Analytic and discrete fairing of three-dimensional B-spline curves using nonlinear programming［J］. Computers & Industrial Engineering， 2007， 53（2）： 263-269.
[10]	SAPIDIS N， FARIN G. Automatic fairing algorithm for B-spline curves［J］. Computer-Aided Design， 1990， 22（2）： 121-129.
[11]	ZHAO Z， FU Y， LIU X， et al. Measurement-based geometric reconstruction for milling turbine blade using free-form deformation［J］. Measurement， 2017， 101： 19-27.
[12]	LU Y， TANG K， WANG C. Collision-free and smooth joint motion planning for six-axis industrial robots by redundancy optimization［J］. Robotics and Computer-Integrated Manufacturing， 2021， 68： 102091.
[13]	SHAHABI M， GHARIBLU H， BESCHI M. Obstacle avoidance of redundant robotic manipulators using safety ring concept［J］. International Journal of Computer Integrated Manufacturing， 2019， 32（7）： 695-704.
[14]	DAI C， LEFEBVRE S， YU K， et al. Planning jerk-optimized trajectory with discrete time constraints for redundant robots［J］. IEEE Transactions on Automation Science and Engineering， 2020， 17（4）： 1711-1724.
[15]	CHOI B K， KIM D H， JERARD R B. C-space approach to tool-path generation for die and mould machining［J］. Computer-Aided Design， 1997， 29（9）： 657-669.
[16]	CASTAGNETTI C， DUC E， RAY P. The domain of admissible orientation concept： A new method for five-axis tool path optimisation［J］. Computer-Aided Design， 2008， 40（9）： 938-950.
[17]	WANG N， TANG K. Automatic generation of gouge-free and angular-velocity-compliant five-axis toolpath［J］. Computer-Aided Design， 2007， 39（10）： 841-852.
[18]	LIANG Y， ZHANG D， REN J， et al. Obstacle avoidance of redundant robotic manipulators using safety ring concept［J］. The International Journal of Advanced Manufacturing Technology， 2016， 85（5）： 1887-1900.
[19]	ZHU Z， DHOKIA V， NEWMAN S T. The development of a novel process planning algorithm for an unconstrained hybrid manufacturing process［J］. Journal of Manufacturing Processes， 2013， 15（4）： 404-413.
[20]	ZHU Z， DHOKIA V， NEWMAN S T. A novel process planning approach for hybrid manufacturing consisting of additive， subtractive and inspection processes［C］∥2012 IEEE International Conference on Industrial Engineering and Engineering Management. 2012： 1617-1621.
[21]	NELATURI S， BURTON G， FRITZ C， et al. Automatic spatial planning for machining operations［C］∥2015 IEEE International Conference on Automation Science and Engineering （CASE）. 2015： 677-682.
[22]	KERBRAT O， MOGNOL P， HASCOET J Y. Manufacturing complexity evaluation at the design stage for both machining and layered manufacturing［J］. CIRP Journal of Manufacturing Science and Technology， 2010， 2（3）： 208-215.
[23]	李仲宇. 复杂结构件增减材混合加工方法［D］. 南京：南京航空航天大学， 2018.
	LI Z Y. Additive-subtractive alternately hybrid manufacturing method for complex structural parts ［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2018 （in Chinese）.
[24]	CHEN L， LAU T Y， TANG K. Manufacturability analysis and process planning for additive and subtractive hybrid manufacturing of quasi-rotational parts with columnar features［J］. Computer-Aided Design， 2020， 118： 102759.
[25]	CHEN L， XU K， TANG K. Optimized sequence planning for multi-axis hybrid machining of complex geometries［J］. Computers & Graphics， 2018， 70： 176-187.
[26]	CRANE K， WEISCHEDEL C， WARDETZKY M. Geodesics in heat： A new approach to computing distance based on heat flow［J］. ACM Transactions on Graphics， 2013， 32（5）：152.
[27]	LI Y M， TANG K， HE D， et al. Multi-axis support-free printing of freeform parts with lattice infill structures［J］. Computer-Aided Design， 2021， 133： 102986.

E-mail：hkxb@buaa.edu.cn

关于我们

期刊社服务

专业学科

封面文章

友情链接

主管单位：中国科学技术协会主办单位：中国航空学会北京航空航天大学

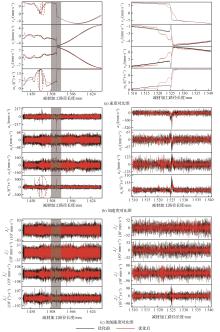

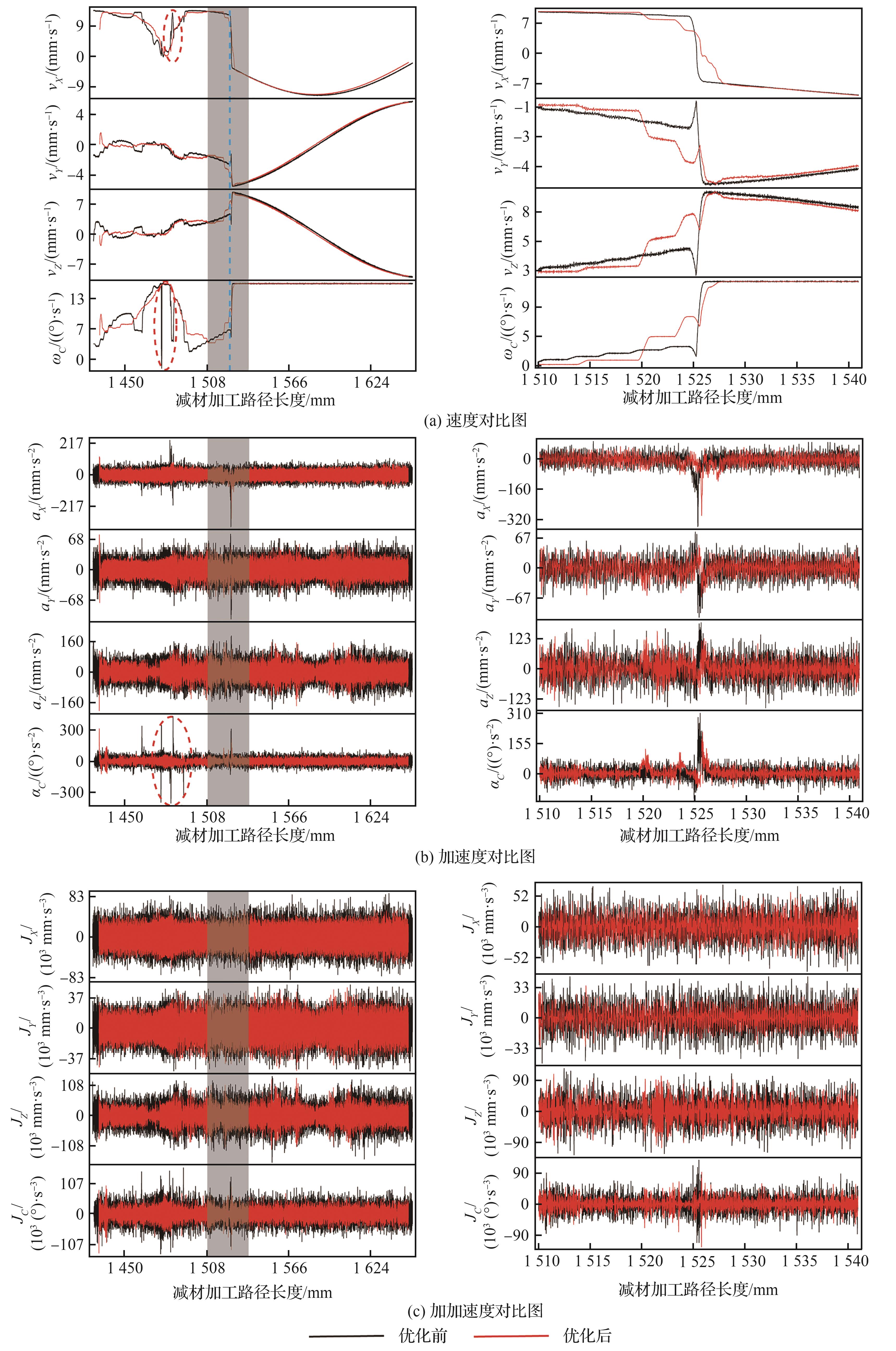

轴	加速度标准差				加加速度标准差
轴	单位	优化前	优化后	变化幅度	单位	优化前	优化后	变化幅度
X	mm·s^-2	43.26	32.36	-25.20%	10³ mm·s^-3	24.15	19.32	-20.02%
Y	mm·s^-2	23.72	18.07	-23.83%	10³ mm·s^-3	16.34	10.78	-33.99%
Z	mm·s^-2	51.69	38.57	-25.38%	10³ mm·s^-3	38.83	31.55	-18.74%
C	（°）·s^-2	39.99	28.03	-29.90%	10³（°）·s^-3	27.12	19.41	-28.44%

轴	加速度绝对值均值				加加速度绝对值均值
轴	单位	优化前	优化后	变化幅度	单位	优化前	优化后	变化幅度
X	mm·s^-2	30.57	24.11	-21.13%	10³ mm·s^-3	19.47	15.70	-19.39%
Y	mm·s^-2	18.85	14.60	-22.53%	10³ mm·s^-3	13.25	8.76	-33.87%
Z	mm·s^-2	40.90	30.77	-24.78%	10³ mm·s^-3	30.86	25.24	-18.20%
C	（°）·s^-2	28.58	20.40	-28.60%	10³（°）·s^-3	21.33	15.03	-29.54%

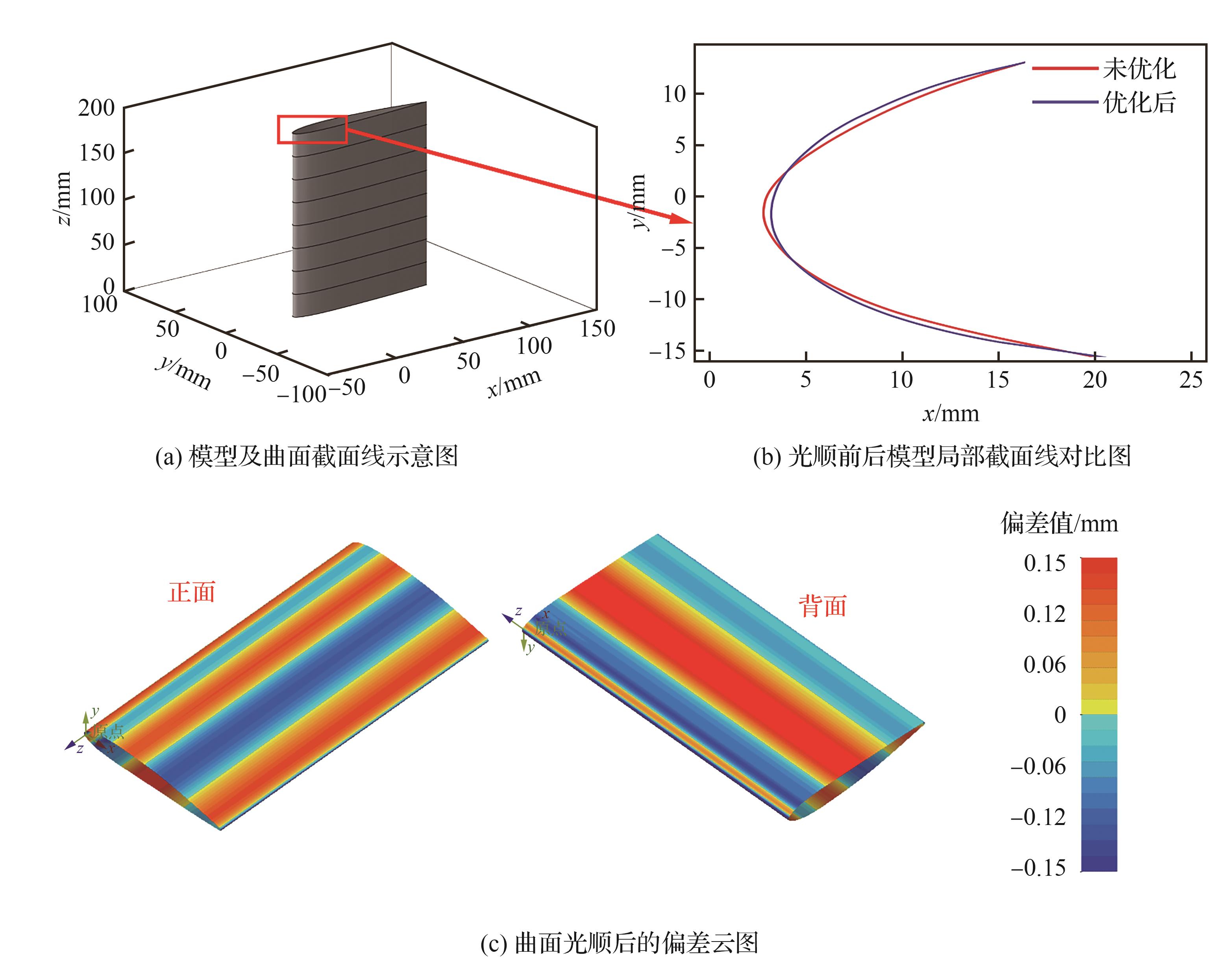

偏差	零件背面			零件正面
