基于实际动力学方程的飞行器准谱轨迹优化

doi:10.7527/S1000-6893.2025.31759

电子电气工程与控制

本期目录 | 过刊浏览 | 高级检索

前一篇 |

基于实际动力学方程的飞行器准谱轨迹优化

王远卓, 代洪华(), 岳晓奎

西北工业大学航天学院，西安 710072

收稿日期:2025-01-03 修回日期:2025-03-18 接受日期:2025-04-27 出版日期:2025-05-12 发布日期:2025-05-08
通讯作者: 代洪华 E-mail:hhdai@nwpu.edu.cn
基金资助:
国家杰出青年科学基金(52425212);国家重点研发计划(2021YFA0717100);国家自然科学基金(12072270);国家自然科学基金(U2013206)

Quasi-spectral trajectory optimization for vehicle based on actual dynamic equations

Yuanzhuo WANG, Honghua DAI(), Xiaokui YUE

School of Astronautics，Northwestern Polytechnical University，Xi’an 710072，China

Received:2025-01-03 Revised:2025-03-18 Accepted:2025-04-27 Online:2025-05-12 Published:2025-05-08
Contact: Honghua DAI E-mail:hhdai@nwpu.edu.cn
Supported by:
National Science Fund for Distinguished Young Scholars of China(52425212);National Key Research and Development Program of China(2021YFA0717100);National Natural Science Foundations of China(12072270)

摘要/Abstract

摘要：

为实现欠驱动条件下临近空间飞行器每个终端状态的准确控制，需突破机载运算能力有限的瓶颈，发展面向计算制导的高精度、高效率轨迹优化架构。如果离散点数量不足，现有基于偏差动力学的牛顿类轨迹优化（模型预测静态规划）方法存在较大的终端控制误差。受到现有准谱牛顿法启发，提出了一种基于实际动力学的准谱优化方法。与现有方法间接更新优化系数存在本质不同，该方法直接更新优化系数。而后，证明了该方法是一种牛顿法，并明确指出在多次迭代过程中，若不引入阻尼机制存在鲁棒性差的问题。面向牛顿法存在鲁棒性差和控制精度低的问题，融合模糊控制提出了一种自适应轨迹优化方法，避免了无阻尼方法初值敏感迭代直接发散的问题，提升了鲁棒性与精度。针对动态轨迹优化问题，仿真结果说明：与现有方法相比，提出方法在相同条件下减少了计算时间。

关键词: 飞行器制导, 最优控制系统, 准谱轨迹优化, 优化系数直接更新, 模糊自适应

Abstract:

To achieve precise control of terminal states for near-space vehicles under underactuated conditions， it is necessary to overcome the limitations of onboard computational capability and develop a highly precise and efficient trajectory optimization framework in computational guidance. If the number of discretization points is too low， existing Newton-type trajectory optimization methods by deviation dynamic equations （Model Predictive Static Programming） have large terminal control errors. Motivated by current quasi-spectral Newton method， a quasi-spectral optimization method is proposed by actual dynamic equations. Unlike existing methods that update the optimization coefficient indirectly， this method updates the optimization coefficient directly. Additionally， it is proven that this method is a Newton optimization method， and it is clearly shown that when damping mechanism is not considered， this method suffers from poor robustness during multiple iterations. To address the poor robustness and low control accuracy in typical Newton methods， an adaptive trajectory optimization method is proposed with fuzzy control. This method avoids the divergence problem commonly encountered in damping-free methods with sensitive initial values， thereby enhancing both robustness and accuracy. Simulation results show that the proposed method achieves faster dynamic trajectory optimization than existing methods under identical conditions.

Key words: vehicle guidance, optimal control systems, quasi-spectral trajectory optimization, direct update of optimization coefficient, fuzzy adaptation

中图分类号:

V448.1

王远卓, 代洪华, 岳晓奎. 基于实际动力学方程的飞行器准谱轨迹优化[J]. 航空学报, 2025, 46(22): 331759.

Yuanzhuo WANG, Honghua DAI, Xiaokui YUE. Quasi-spectral trajectory optimization for vehicle based on actual dynamic equations[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(22): 331759.

图/表 21

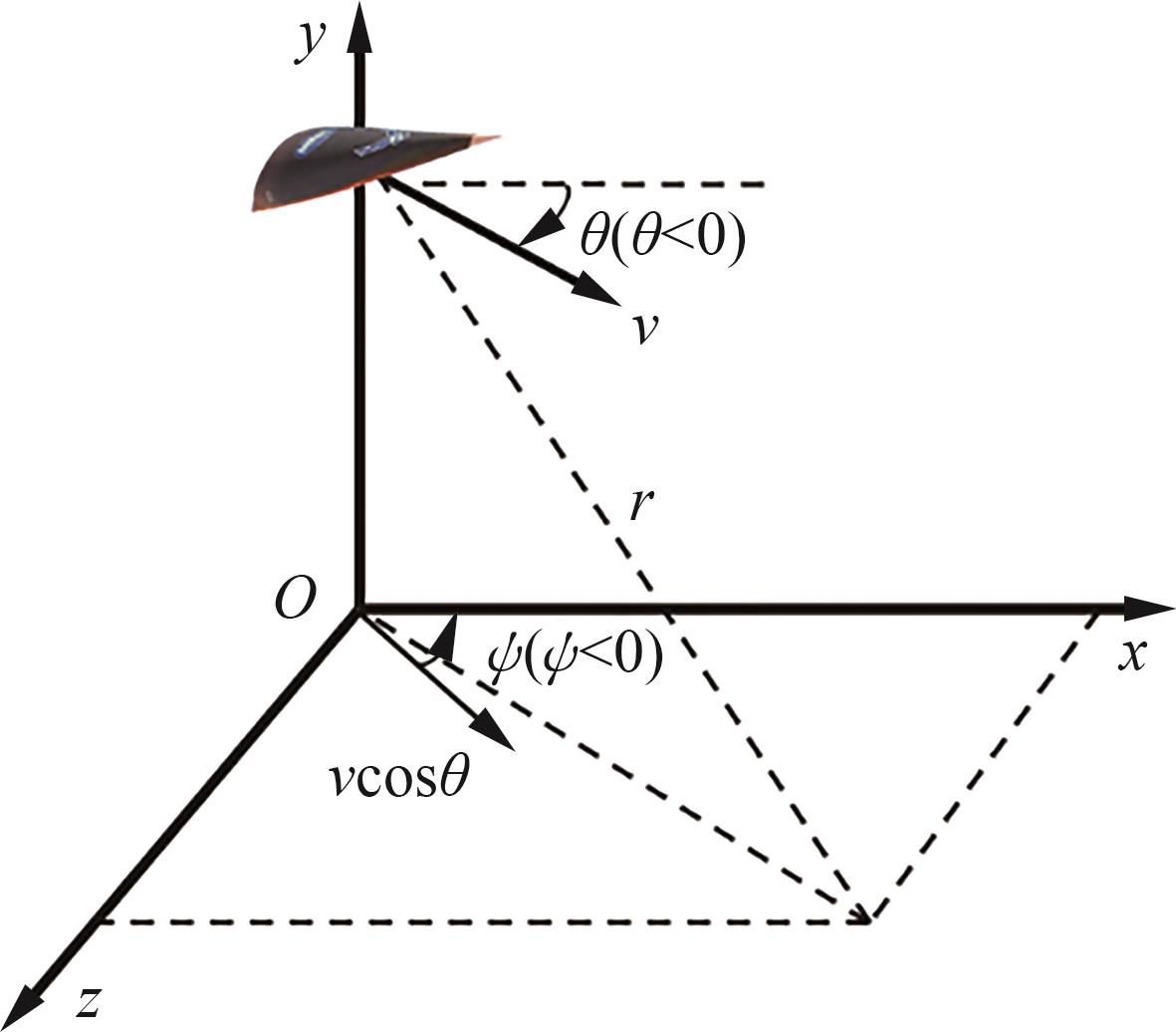

图 1

表 1

Se坐标系下初始和期望终端状态

状态向量	经度/（ $°$ ）	纬度/（ $°$ ）	地心距/km	速度/（m·s^-1）	航迹角/（ $°$ ）	航向角/（ $°$ ）
初值	120	30	35+R_e	1 700	$- 5$	$- 35$
终端值	120.466 8	30.407 3	15+R_e	1 100	$- 10$	$- 55$

表 1

表 2

Sk 坐标系下的初始和期望终端状态

状态向量	航程/km	高度/km	侧向位置/km	速度/（m·s^-1）	航迹角/（ $°$ ）	航向角/（ $°$ ）
初值	0	35	0	1 700	$- 5$	$- 35$
终端值	45	15	45	1 100	$- 10$	$- 55$

表 2

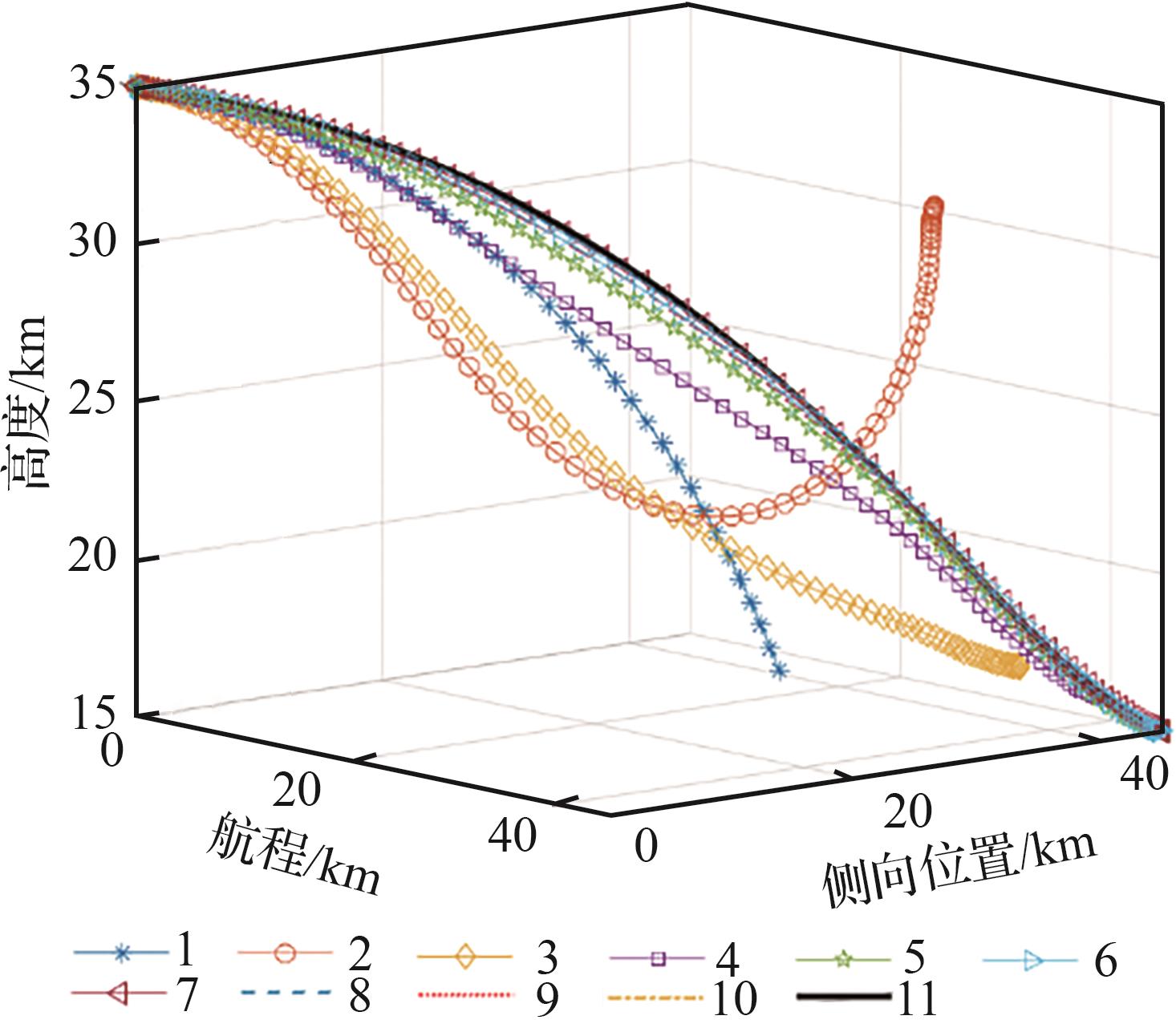

图 2

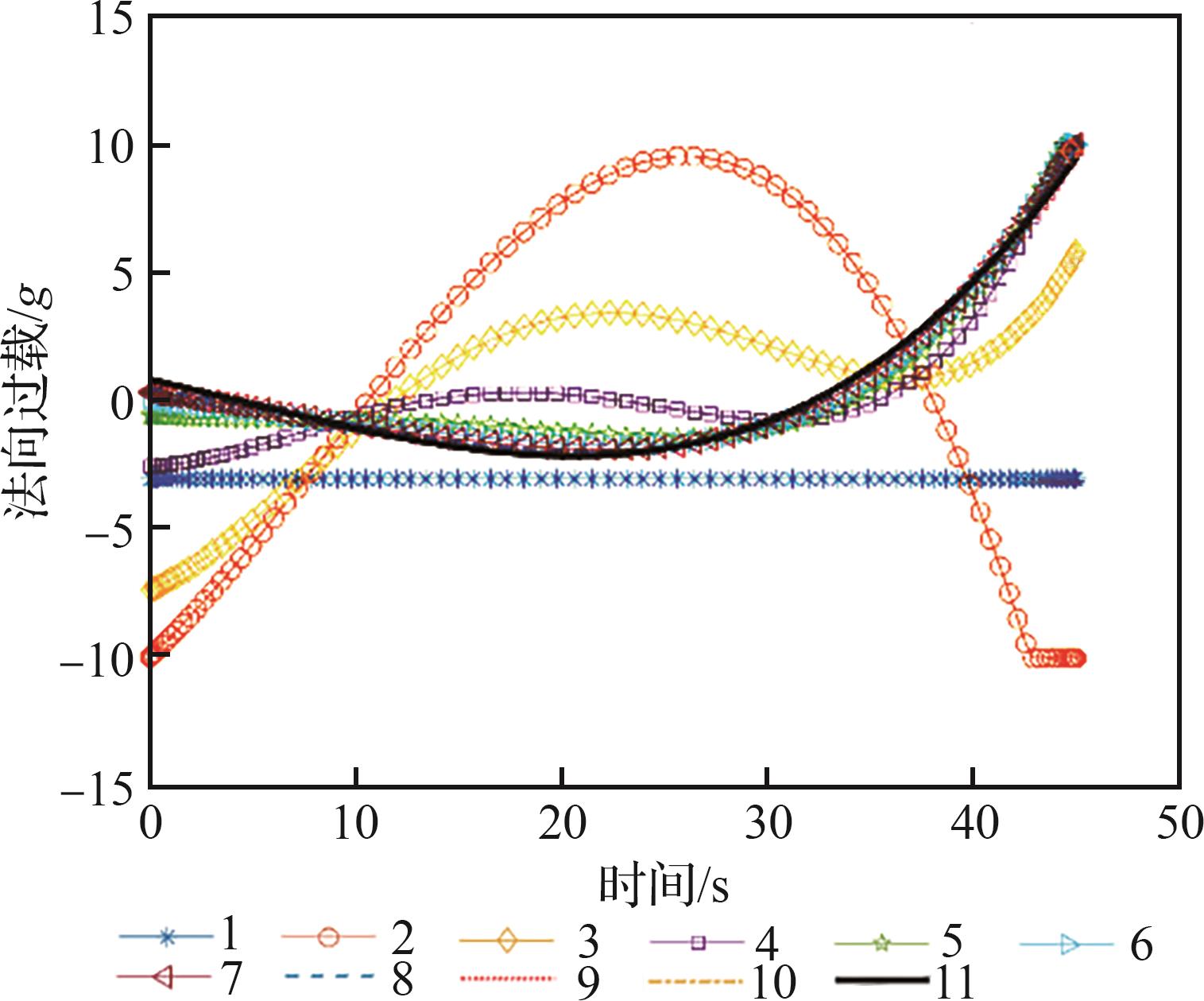

图 3

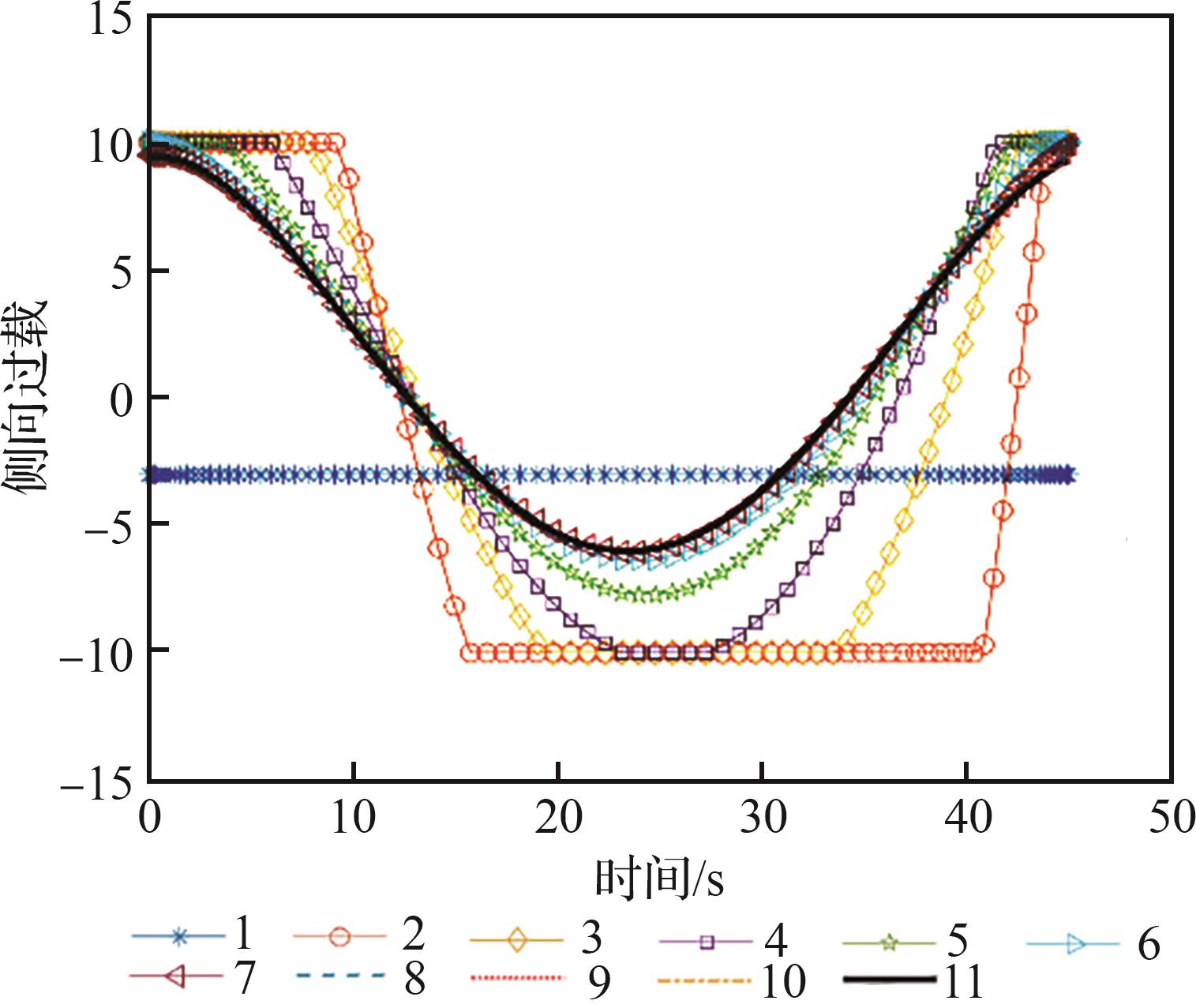

图 4

图 5

表 3

每轮迭代后的终端控制误差

迭代次数	航程/m	高度/m	侧向位置/m	速度/（m·s^-1）	航迹角/（ $°$ ）	航向角/（ $°$ ）
1	$1.474 1 × 103$	$- 1.151 3 × 104$	$- 3.260 5 × 104$	$- 514.815 8$	$- 68.406 1$	$126.106 6$
2	$- 3.028 7 × 103$	$1.558 7 × 104$	$- 1.826 6 × 104$	$48.285 3$	$16.465 6$	$94.104 1$
3	$- 1.796 7 × 103$	$1.366 3 × 103$	$- 1.157 1 × 104$	$- 113.102 7$	$4.593 6$	$46.307 1$
4	$651.669 7$	$452.371 6$	$- 5.710 8 × 103$	$- 13.939 2$	$0.630 2$	$20.853 2$
5	$31.825 2$	$72.692 3$	$- 1.507 6 × 103$	$- 1.478 0$	$- 0.121 7$	$5.410 9$
6	$- 194.954 3$	$10.316 1$	$- 115.390 3$	$- 0.090 1$	$- 0.045 2$	$0.491 8$
7	$- 27.112 3$	$2.042 5$	$- 15.835 5$	$0.003 7$	$- 4.351 7 × 10 - 4$	$0.006 6$
8	$- 4.848 4$	$0.933 2$	$- 0.959 9$	$0.001 8$	$0.002 5$	$- 0.001 7$
9	$- 3.152 4$	$0.761 3$	$0.757 2$	$- 0.002 1$	$0.002 6$	$- 0.004 5$
10	$- 3.253 0$	$0.724 5$	$0.791 0$	$- 0.004 3$	$0.002 7$	$- 0.005 1$
11	$- 3.407 6$	$0.713 7$	$0.678 3$	$- 0.005 6$	$0.002 8$	$- 0.005 2$
均值	$- 264.137 0$	$543.777 3$	$- 6.344 6 × 103$	$- 54.104 3$	$- 4.261 2$	$26.660 4$
标准差	$1.194 8 × 103$	$6.118 2 × 103$	$1.059 6 × 104$	$157.529 5$	$21.845 6$	$44.213 9$

表 3

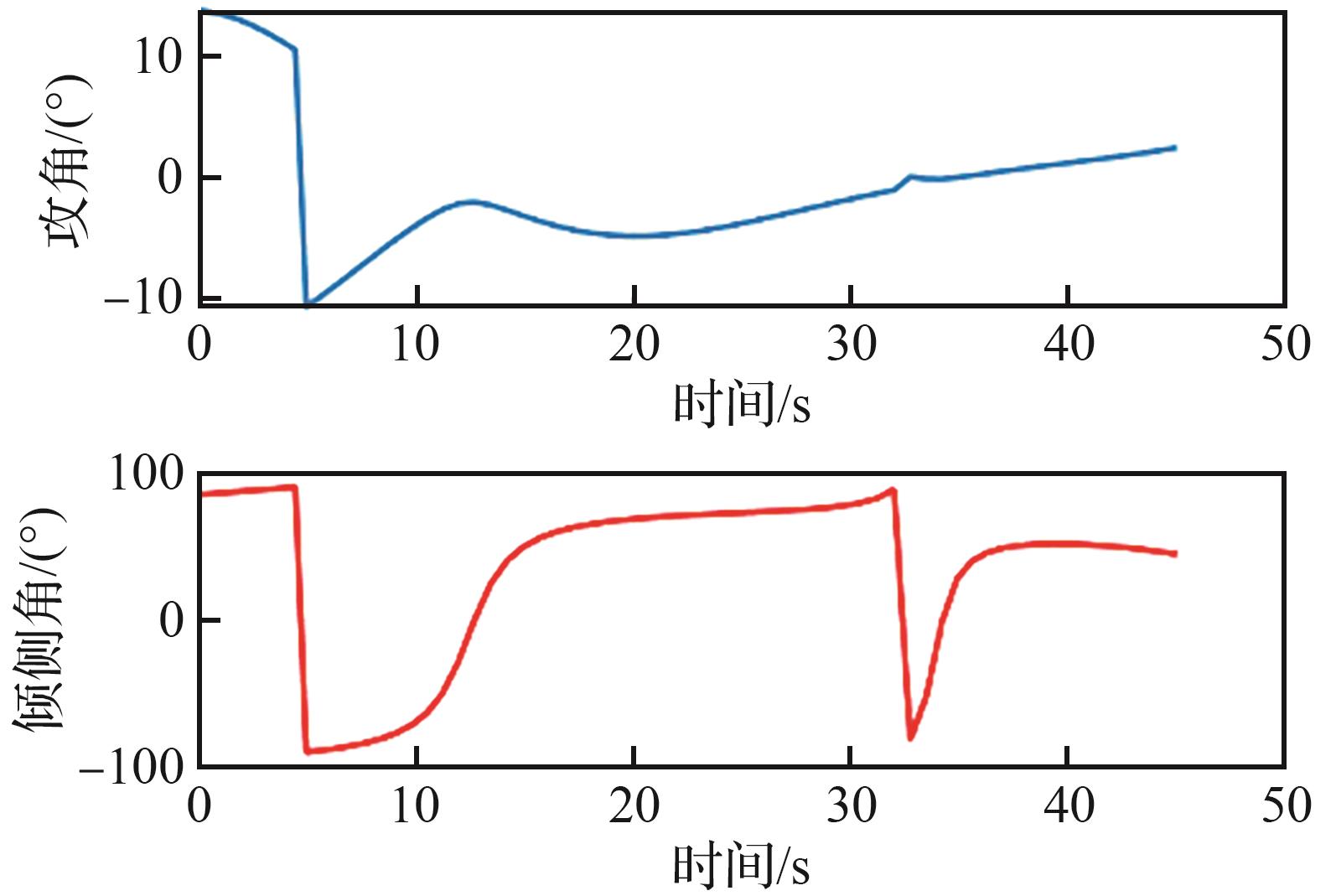

图 6

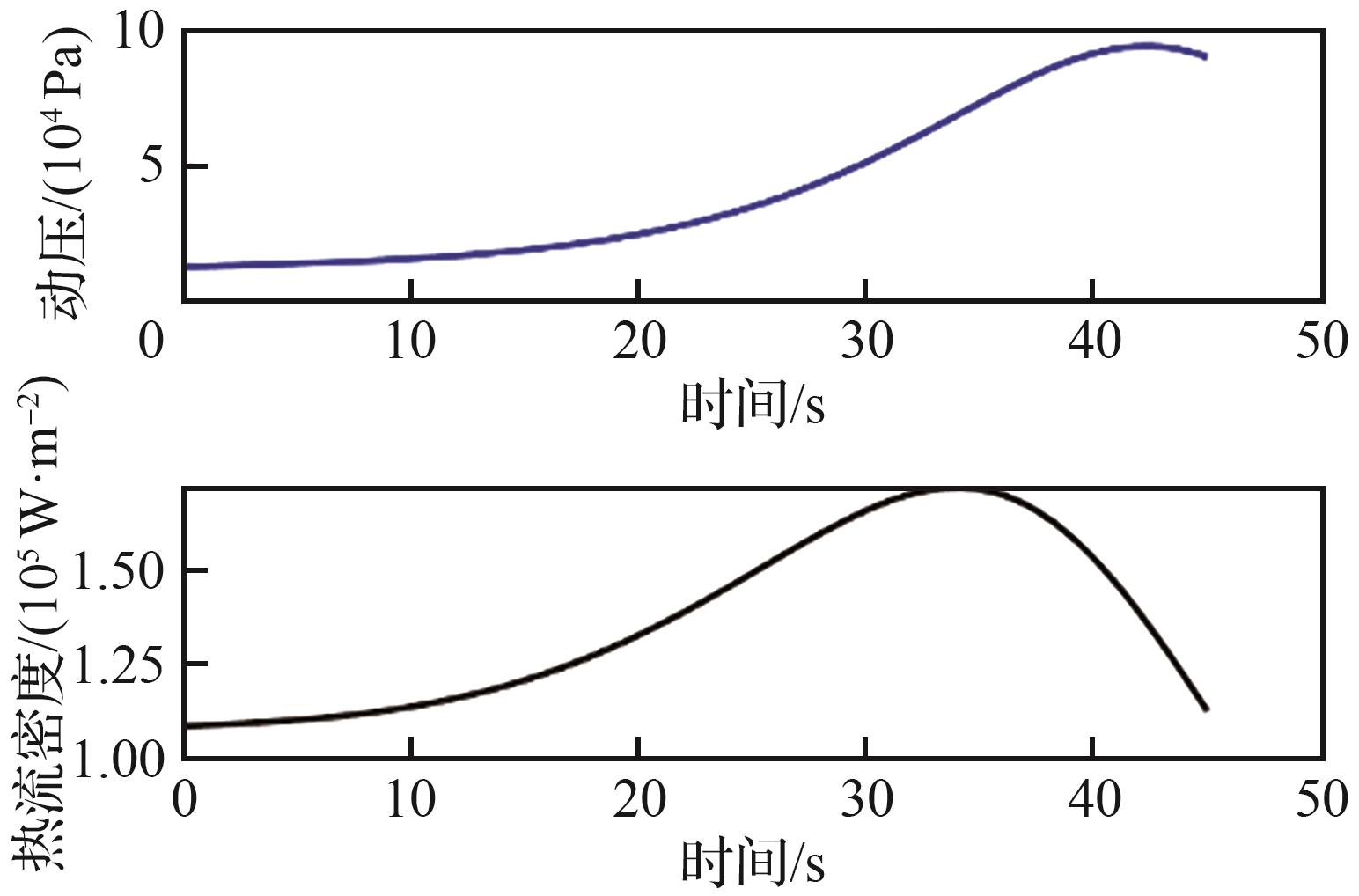

图 7

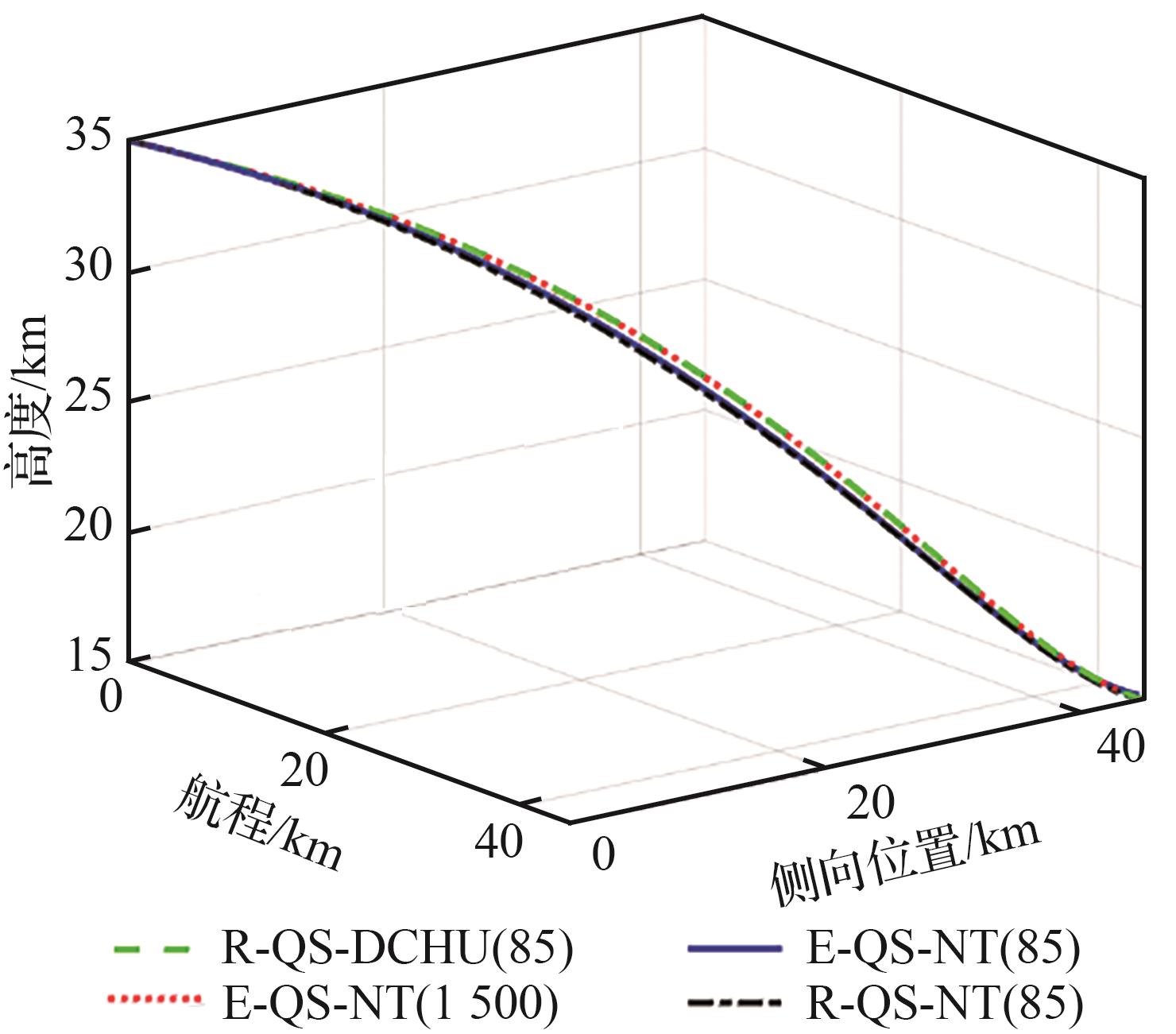

图 8

表 4

R-QS-DCHU（85）、E-QS-NT（1 500）、E-QS-NT（85）与R-QS-NT（85）方法生成轨迹的终端控制误差

仿真方法	R-QS-DCHU（85）	E-QS-NT（1 500）	E-QS-NT（85）	R-QS-NT（85）
航程/m	$0.556 3$	$- 35.151 5$	$- 703.843 4$	$- 518.496 9$
高度/m	$0.682 0$	$1.321 6$	$59.826 9$	$- 5.681 7$
侧向位置/m	$- 1.152 3$	$5.213 7$	$156.106 2$	$- 105.775 0$
速度/（m·s^-1）	$- 0.009 8$	$- 0.840 6$	$- 13.091 0$	$- 11.625 1$
航迹角/（ $°$ ）	$0.003 0$	$0.080 9$	$1.329 4$	$0.215 0$
航向角/（ $°$ ）	$0.000 3$	$0.013 4$	$0.217 3$	$- 0.122 0$

表 4

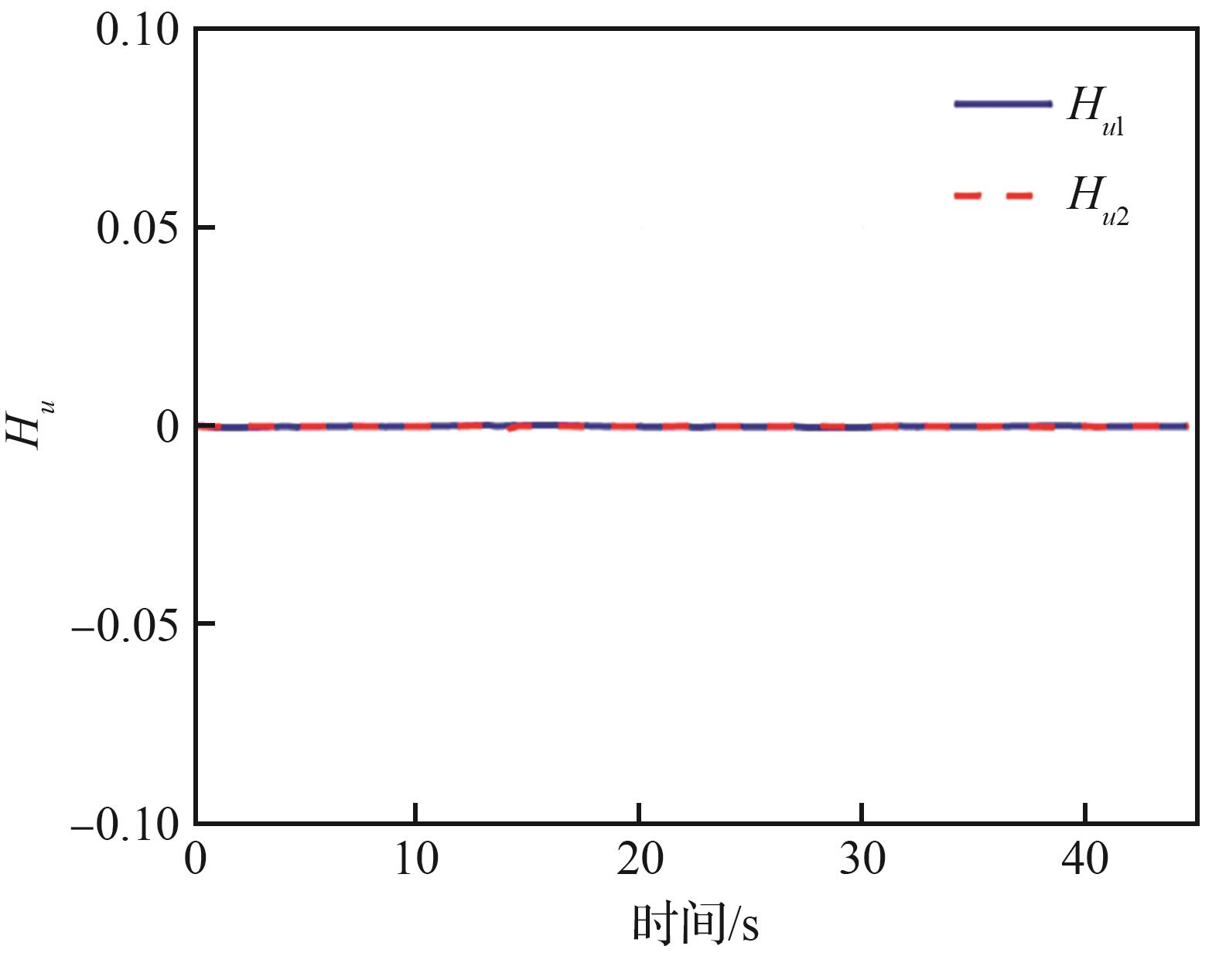

图 9

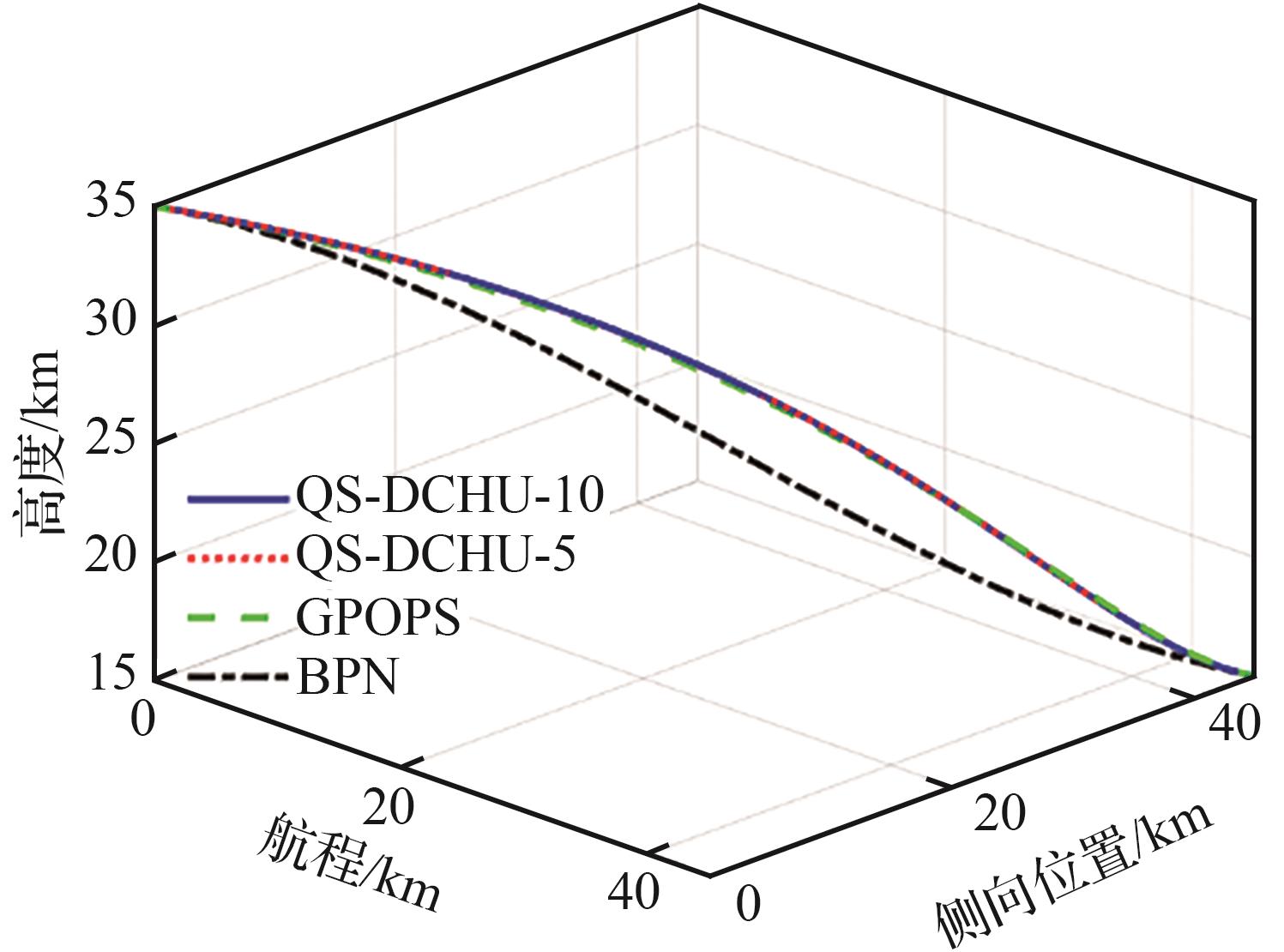

图 10

表 5

QS-DCHU-10、QS-DCHU-5、GPOPS与BPN方法生成轨迹的终端控制误差

终端状态	QS-DCHU-10	QS-DCHU-5	GPOPS	BPN
航程/m	$0.775 0$	$0.556 3$	$1.700 5$	$- 0.444 8$
高度/m	$0.655 7$	$0.682 0$	$- 0.353 9$	$0.122 0$
侧向位置/m	$- 1.092 8$	$1.152 3$	$0.735 3$	$- 0.530 1$
速度/（m·s^-1）	$- 0.011 0$	$- 0.009 8$	$- 0.011 1$	$- 126.542 7$
航迹角/（ $°$ ）	$0.003 1$	$0.003 0$	$0.002 3$	$- 0.000 2$
航向角/（ $°$ ）	$0.000 8$	$3.216 3 × 10 - 4$	$0.001 2$	$4.996 5$

表 5

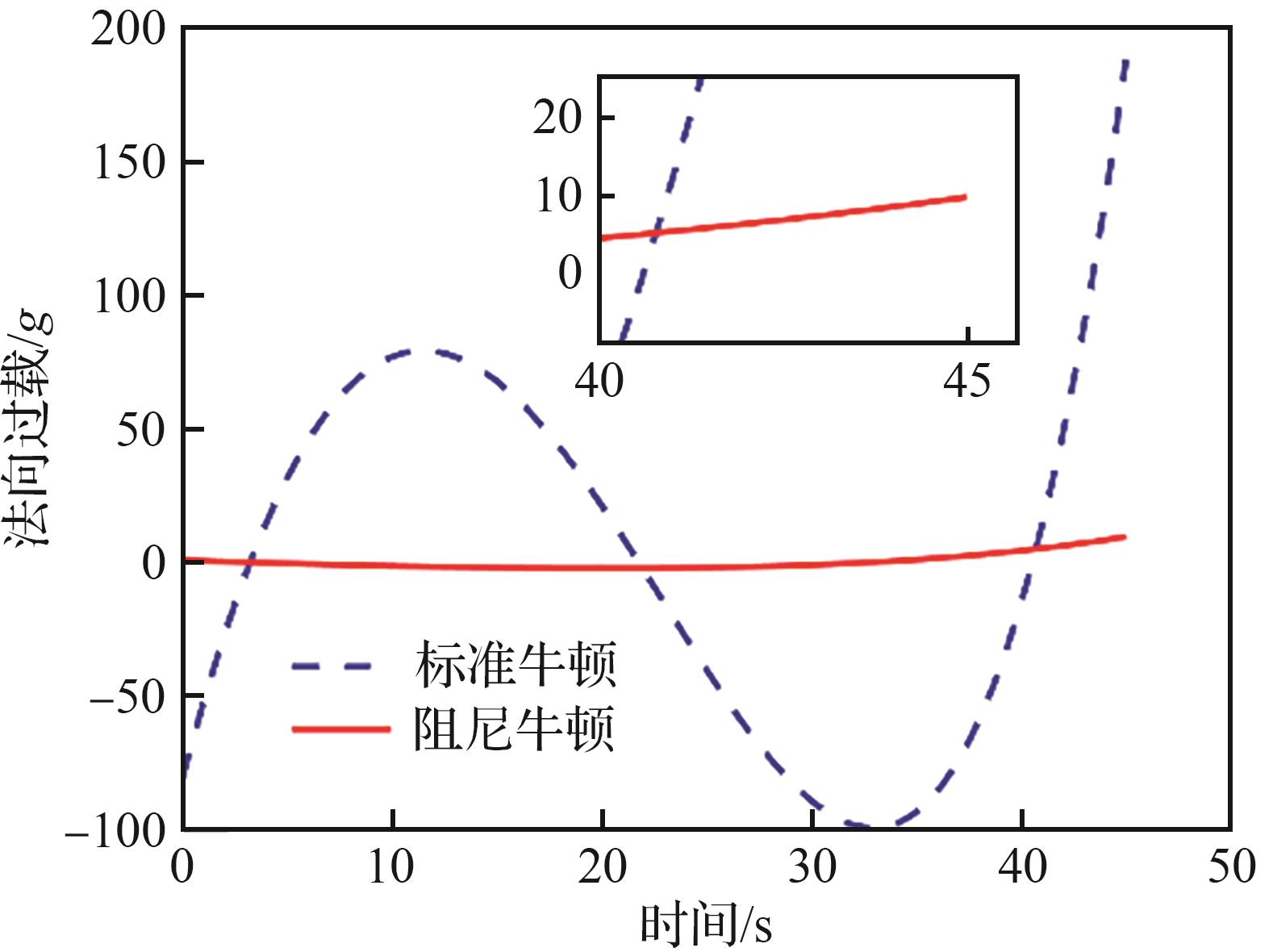

图 11

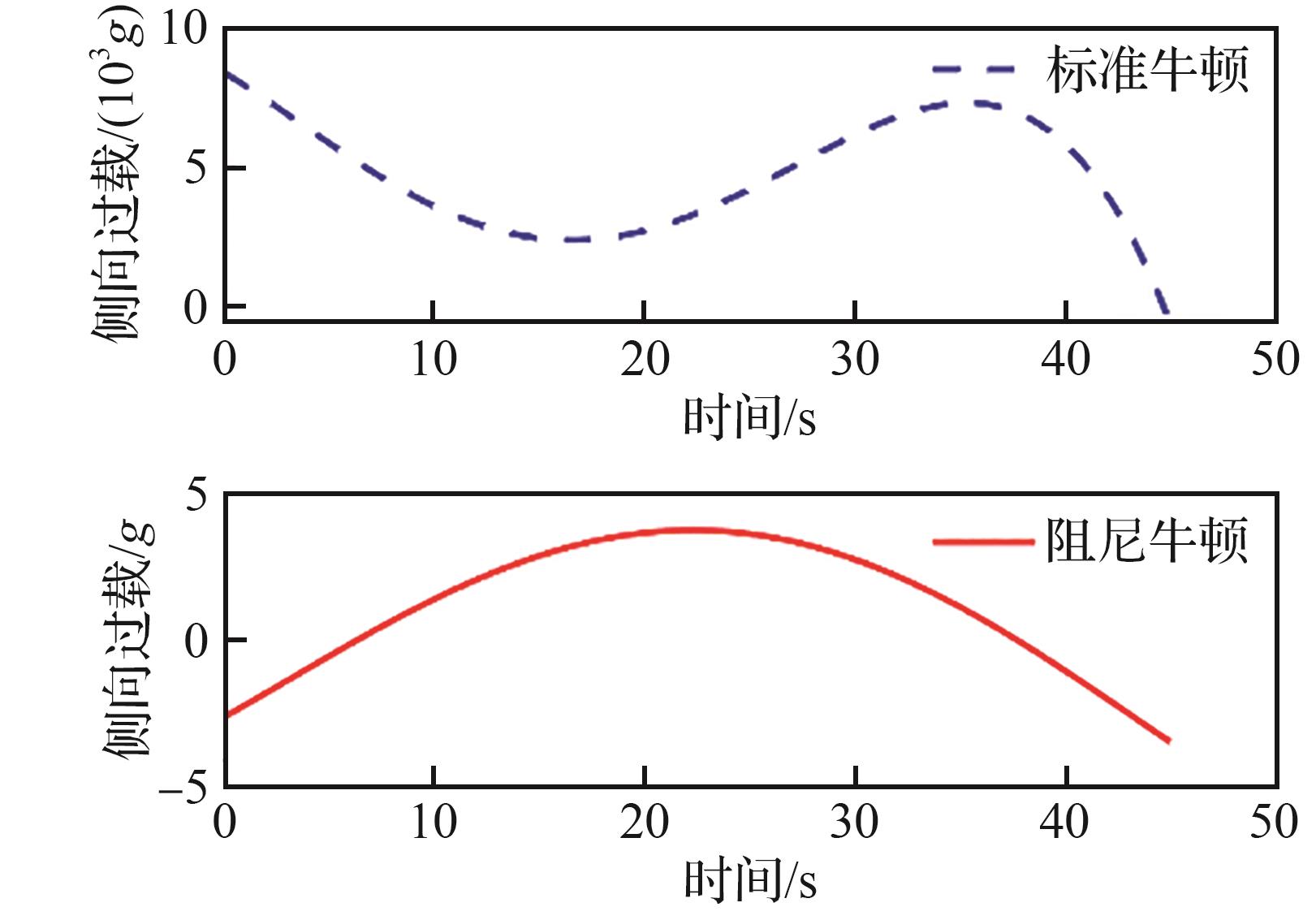

图 12

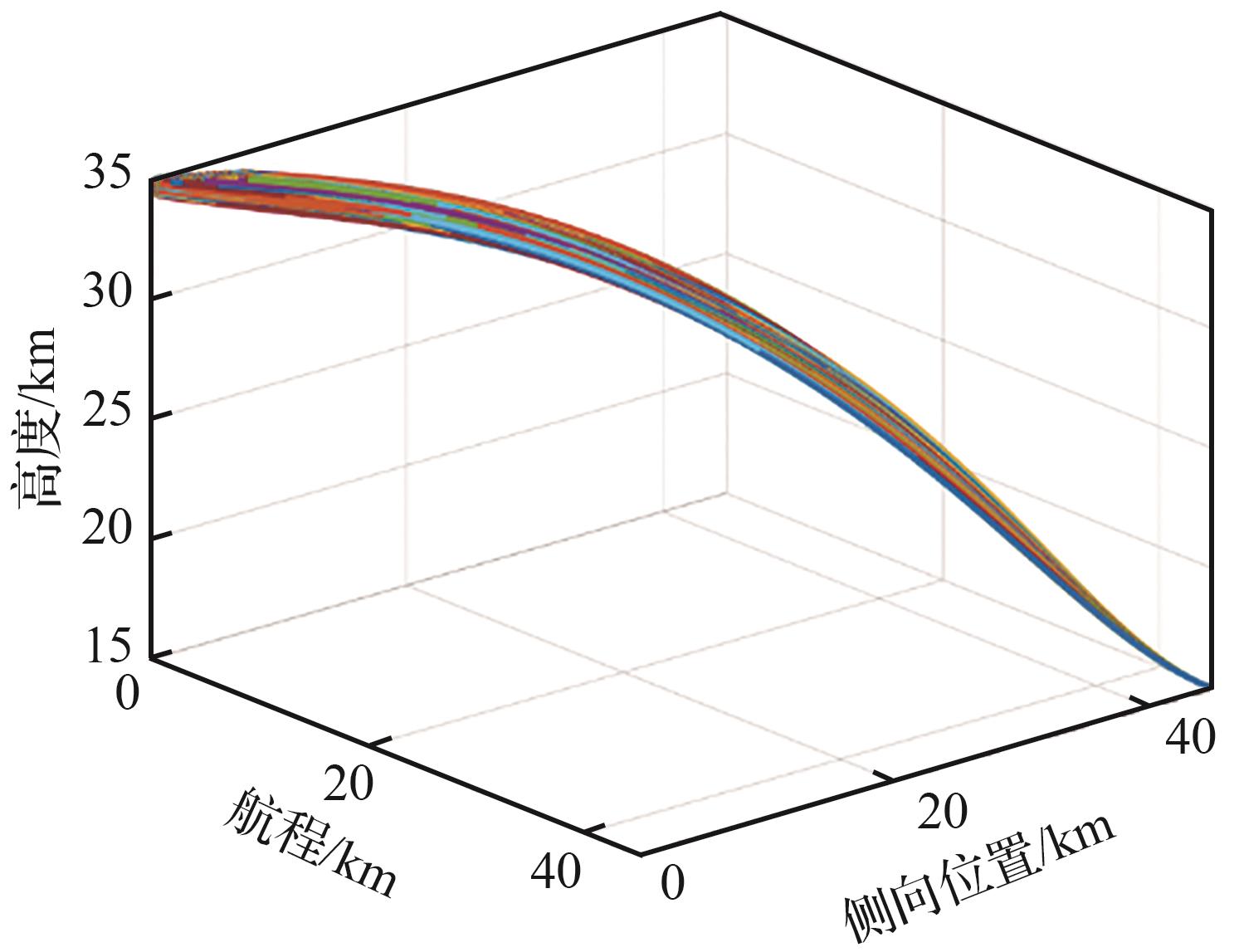

图 13

表 6

蒙特卡洛仿真下的终端控制误差

终端状态	均值	标准差	最大值	最小值
航程/m	$1.052 3$	$0.066 8$	$1.191 7$	$0.646 2$
高度/m	$0.687 4$	$0.067 7$	$0.878 1$	$0.533 3$
侧向位置/m	$- 1.012 7$	$0.508 5$	$0.455 2$	$- 2.150 9$
速度/（m·s^-1）	$- 0.009 3$	$0.006 8$	$0.005 7$	$- 0.024 6$
航迹角/（ $°$ ）	$0.003 0$	$0.000 1$	$0.003 3$	$0.002 8$
航向角/（ $°$ ）	$0.001 3$	$0.000 6$	$0.002 6$	$- 0.000 8$

表 6

表 7

第1阶段下期望终端状态、实际终端状态及其误差

状态	期望终端状态	实际终端状态	状态误差
经度/（ $°$ ）	$120.466 8$	$120.466 0$	$0.014 0$
纬度/（ $°$ ）	$30.407 3$	$30.406 6$	$- 0.006 6$
地心距/km	$15 + R e$	$15.398 8 + R e$	$0.398 8$
速度/（m·s^-1）	$1 100$	$1 116.325 3$	$- 16.325 3$
航迹角/（ $°$ ）	$- 10$	$- 9.439 0$	$- 0.561 0$
航向角/（ $°$ ）	$- 55$	$- 54.163 7$	$- 0.836 3$

表 7

表 8

第2阶段下当前状态、期望和实际终端状态

状态	当前状态	期望终端状态	实际终端状态
经度/（ $°$ ）	$120.466 0$	$120.622 2$	$120.621 9$
纬度/（ $°$ ）	$30.406 6$	$30.541 8$	$30.541 5$
地心距/km	$15.398 8 + R e$	$13 + R e$	$13.065 8 + R e$
速度/（m·s^-1）	$1 116.325 3$	$600$	$600.739 8$
航迹角/（ $°$ ）	$- 9.439 0$	$- 18$	$- 17.628 5$
航向角/（ $°$ ）	$- 54.163 7$	$- 38$	$- 37.778 6$

表 8

参考文献 45

[1]	GAO Y， CHIEN S. Review on space robotics： Toward top-level science through space exploration［J］. Science Robotics， 2017， 2（7）： eaan5074.
[2]	包为民. 可重复使用运载火箭技术发展综述［J］. 航空学报， 2023， 44（23）： 629555.
	BAO W M. A review of reusable launch vehicle technology development［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（23）： 629555 （in Chinese）.
[3]	DING Y B， YUE X K， CHEN G S， et al. Review of control and guidance technology on hypersonic vehicle［J］. Chinese Journal of Aeronautics， 2022， 35（7）： 1-18.
[4]	穆凌霞，王新民，谢蓉，等. 高超音速飞行器及其制导控制技术综述［J］. 哈尔滨工业大学学报， 2019， 51（3）： 1-14.
	MU L X， WANG X M， XIE R， et al. A survey of the hypersonic flight vehicle and its guidance and control technology［J］. Journal of Harbin Institute of Technology， 2019， 51（3）： 1-14 （in Chinese）.
[5]	李鹤宇，王建斌，张锐，等. 具有时间和角度约束的欠驱动三维协同制导律［J］. 宇航学报， 2024， 45（10）： 1633-1644.
	LI H Y， WANG J B， ZHANG R， et al. Underactuated three-dimensional cooperative guidance law with time and angle constraints［J］. Journal of Astronautics， 2024， 45（10）： 1633-1644 （in Chinese）.
[6]	尹秋霖，陈琦，王中原，等. 考虑时空协同的滑翔制导炮弹单炮多发快速弹道规划［J］. 兵工学报， 2024， 45（3）： 798-809.
	YIN Q L， CHEN Q， WANG Z Y， et al. Rapid trajectory planning for glide-guided projectiles in single-Gun multi-shot scenarios considering time-spatial coordination［J］. Acta Armamentarii， 2024， 45（3）： 798-809 （in Chinese）.
[7]	雍恩米，陈磊，唐国金. 飞行器轨迹优化数值方法综述［J］. 宇航学报， 2008， 29（2）： 397-406.
	YONG E M， CHEN L， TANG G J. A survey of numerical methods for trajectory optimization of spacecraft［J］. Journal of Astronautics， 2008， 29（2）： 397-406 （in Chinese）.
[8]	崔平远，龙嘉腾，朱圣英，等. 行星着陆轨迹优化技术研究进展［J］. 宇航学报， 2021， 42（6）： 677-686.
	CUI P Y， LONG J T， ZHU S Y， et al. Research progress of planetary landing trajectory optimization techniques［J］. Journal of Astronautics， 2021， 42（6）： 677-686 （in Chinese）.
[9]	武迪，郭祥，蒋方华，等. 连续小推力轨迹优化间接法研究进展综述［J］. 宇航学报， 2024， 45（7）： 995-1007.
	WU D， GUO X， JIANG F H， et al. Progress of indirect method for continuous low-thrust trajectory optimization［J］. Journal of Astronautics， 2024， 45（7）： 995-1007 （in Chinese）.
[10]	SHIRAZI A， CEBERIO J， LOZANO J A. Spacecraft trajectory optimization： A review of models， objectives， approaches and solutions［J］. Progress in Aerospace Sciences， 2018， 102： 76-98.
[11]	CHAI R Q， SAVVARIS A， TSOURDOS A， et al. A review of optimization techniques in spacecraft flight trajectory design［J］. Progress in Aerospace Sciences， 2019， 109： 100543.
[12]	闫循良，王培臣，王舒眉，等. 基于混沌多项式的RBCC飞行器上升段鲁棒轨迹快速优化［J］. 航空学报， 2023， 44（21）： 528349.
	YAN X L， WANG P C， WANG S M， et al. Rapid robust trajectory optimization for RBCC vehicle ascent based on polynomial chaos［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（21）： 528349 （in Chinese）.
[13]	WIJAYATUNGA M C， ARMELLIN R， PIROVANO L. Exploiting scaling constants to facilitate the convergence of indirect trajectory optimization methods［J］. Journal of Guidance， Control， and Dynamics， 2023， 46（5）： 958-969.
[14]	SARANATHAN H， GRANT M J. Incorporation of rigid body dynamics into indirect hypersonic trajectory optimization［J］. Journal of Spacecraft and Rockets， 2023， 61（2）： 393-406.
[15]	王有盛，孙立国，魏金鹏，等. 基于改进鸡群-Gauss伪谱法的组合动力飞机爬升轨迹优化方法［J］. 航空学报， 2025， 46（2）： 230737.
	WANG Y S， SUN L G， WEI J P， et al. Optimization of climb trajectory of combined-cycle engine powered aircraft based on improved CSO-Gauss pseudospectral method［J］. Acta Aeronautica et Astronautica Sinica， 2025， 46（2）： 230737 （in Chinese）.
[16]	DARBY C L， HAGER W W， RAO A V. Direct trajectory optimization using a variable low-order adaptive pseudospectral method［J］. Journal of Spacecraft and Rockets， 2011， 48（3）： 433-445.
[17]	DIEDAM H， SAGER S. Global optimal control with the direct multiple shooting method［J］. Optimal Control Applications and Methods， 2018， 39（2）： 449-470.
[18]	PATTERSON M A， RAO A V. GPOPS-Ⅱ： A MATLAB software for solving multiple-phase optimal control problems using hp-adaptive Gaussian quadrature collocation methods and sparse nonlinear programming［J］. ACM Transactions on Mathematical Software （TOMS）， 2014， 41（1）： 1-37.
[19]	ROSS I M. Enhancements to the DIDO optimal control toolbox［J］. arXiv preprint： 2004.13112； 2020.
[20]	LU P. Introducing computational guidance and control［J］. Journal of Guidance， Control， and Dynamics， 2017， 40（2）： 193.
[21]	PAN B F， MA Y Y， YAN R. Newton-type methods in computational guidance［J］. Journal of Guidance， Control， and Dynamics， 2018， 42（2）： 377-383.
[22]	董哲，刘凯，李旦伟，等. 考虑动态控制分配的空天飞行器再入姿态复合控制设计［J］. 宇航学报， 2021， 42（6）： 749-756.
	DONG Z， LIU K， LI D W， et al. A dynamic control allocation approach for reentry compound attitude control design of aerospace vehicle［J］. Journal of Astronautics， 2021， 42（6）： 749-756 （in Chinese）.
[23]	MALYUTA D， REYNOLDS T P， SZMUK M， et al. Convex optimization for trajectory generation： A tutorial on generating dynamically feasible trajectories reliably and efficiently［J］. IEEE Control Systems Magazine， 2022， 42（5）： 40-113.
[24]	MALYUTA D， YU Y， ELANGO P， et al. Advances in trajectory optimization for space vehicle control［J］. Annual Reviews in Control， 2021， 52： 282-315.
[25]	刘哲，陆浩然，郑伟，等. 多滑翔飞行器时间协同轨迹快速规划［J］. 航空学报， 2021， 42（11）： 524497.
	LIU Z， LU H R， ZHENG W， et al. Rapid time-coordination trajectory planning method for multi-glide vehicles［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（11）： 524497 （in Chinese）.
[26]	刁尹，张智，彭越，等. 火箭着陆段能量管理与轨迹优化技术［J］. 航空学报， 2024， 45（15）： 229634.
	DIAO Y， ZHANG Z， PENG Y， et al. Energy management and trajectory optimization technology for rocket landing［J］. Acta Aeronautica et Astronautica Sinica， 2024， 45（15）： 229634 （in Chinese）.
[27]	KUMAGAI N， OGURI K. Adaptive-mesh sequential convex programming for space trajectory optimization［J］. Journal of Guidance， Control， and Dynamics， 2024， 47（10）： 2213-2220.
[28]	LIU X， LI S， XIN M. Pseudospectral convex optimization based model predictive static programming for constrained guidance［J］. IEEE Transactions on Aerospace and Electronic Systems， 2023， 59（3）： 2232-2244.
[29]	PADHI R， BANERJEE A， MATHAVARAJ S， et al. Computational guidance using model predictive static programming for challenging space missions： An introductory tutorial with example scenarios［J］. IEEE Control Systems Magazine， 2024， 44（2）： 55-80.
[30]	MA Y Y， PAN B F. Parallel-structured Newton-type guidance by using modified Chebyshev-Picard iteration［J］. Journal of Spacecraft and Rockets， 2020， 58（3）： 729-740.
[31]	陈顺毅，徐小平，刘双喜，等. 面向时间协同的高超声速滑翔飞行器集群再入轨迹规划［J/OL］. 国防科技大学学报，（2025-01-01）［2025-01-03］. .
	CHEN S Y， XU X P， LIU S X， et al. Time-coordinated reentry trajectory planning of hypersonic gliding vehicle cluster［J/OL］. Journal of National University of Defense Technology，（2025-01-01）［2025-01-03］. （in Chinese）.
[32]	廖腾，刘燕斌，陈柏屹，等. 高超声速飞行器主动增阻的时间一致协同方法［J］. 宇航学报， 2024， 45（10）： 1656-1665.
	LIAO T， LIU Y B， CHEN B Y， et al. Time consensus method for active drag increment of hypersonic flight vehicle［J］. Journal of Astronautics， 2024， 45（10）： 1656-1665 （in Chinese）.
[33]	WANG Y Z， HAN Z G， LU C. Improved time-optimal static programming algorithm for hypersonic vehicle［J］. International Journal of Control， 2024， 97（5）： 999-1013.
[34]	LU P， DOMAN D B， SCHIERMAN J D. Adaptive terminal guidance for hypervelocity impact in specified direction［J］. Journal of Guidance， Control， and Dynamics， 2006， 29（2）： 269-278.
[35]	WANG Y Z， DAI H H. Secure model predictive static programming with initial value generator for online computational guidance of near-space vehicles［J］. Aerospace Science and Technology， 2025， 156： 109768.
[36]	WANG J W， ZHANG R. Terminal guidance for a hypersonic vehicle with impact time control［J］. Journal of Guidance， Control， and Dynamics， 2018， 41（8）： 1790-1798.
[37]	MONDAL S， PADHI R. Angle-constrained terminal guidance using quasi-spectral model predictive static programming［J］. Journal of Guidance， Control， and Dynamics， 2017， 41（3）： 783-791.
[38]	周聪，闫晓东，唐硕，等. 大气层内模型预测静态规划拦截中制导［J］. 航空学报， 2021， 42（11）： 524912.
	ZHOU C， YAN X D， TANG S， et al. Midcourse guidance for endo-atmospheric interception based on model predictive static programming［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（11）： 524912 （in Chinese）.
[39]	DWIVEDI P N， BHATTACHARYA A， PADHI R. Suboptimal midcourse guidance of interceptors for high-speed targets with alignment angle constraint［J］. Journal of Guidance， Control， and Dynamics， 2011， 34（3）： 860-877.
[40]	ZHOU C， YAN X D， TANG S. Generalized quasi-spectral model predictive static programming method using Gaussian quadrature collocation［J］. Aerospace Science and Technology， 2020， 106： 106134.
[41]	马洋洋. 运载火箭数值优化自主制导方法研究［D］. 西安：西北工业大学， 2023： 46-48.
	MA Y Y. Research on numerical optimization-based autonomous guidance method for launch vehicles［D］. Xi’an： Northwestern Polytechnical University， 2023： 46-48 （in Chinese）.
[42]	POLYAK B， TREMBA A. New versions of Newton method： Step-size choice， convergence domain and under-determined equations［J］. Optimization Methods and Software， 2020， 35（6）： 1272-1303.
[43]	ZHANG F， HUANG P F. Fuzzy-based adaptive super-twisting sliding-mode control for a maneuverable tethered space net robot［J］. IEEE Transactions on Fuzzy Systems， 2021， 29（7）： 1739-1749.
[44]	张永华，王铮，王时雨，等. 基于无迹模型预测静态规划的可回收火箭着陆段鲁棒制导方法［J/OL］. 北京航空航天大学学报，（2024-09-14）［2025-01-03］. .
	ZHANG Y H， WANG Z， WANG S Y， et al. Robust guidance method of recoverable rocket landing phase based on unscented model predictive static programming［J/OL］. Journal of Beijing University of Aeronautics and Astronautics，（2024-09-14）［2025-01-03］. （in Chinese）.
[45]	LAN J， LI J. Newton-Kantorovich/Radau pseudospectral solution to rigid spacecraft time-optimal three-axis reorientation［J］. Advances in Space Research， 2020， 65（11）： 2662-2673.
