模块化折展仿生抓捕机械手机构设计

田大可¹^,², 雷宏强¹^,², 金路³(), 张立永¹, 樊峻辰¹, 刘荣强⁴

^1.沈阳建筑大学机械工程学院，沈阳 110168
^2.宇航空间机构全国重点实验室，上海 201109
^3.沈阳建筑大学土木工程学院，沈阳 110168
^4.哈尔滨工业大学机电工程学院，哈尔滨 150001

收稿日期:2025-01-04 修回日期:2025-03-10 接受日期:2025-05-14 出版日期:2025-06-03 发布日期:2025-05-30
通讯作者: 金路 E-mail:jinlu@sjzu.edu.cn
基金资助:
国家自然科学基金联合基金(U2341237);宇航空间机构全国重点实验室开放课题;中国航天科技集团有限公司航天进入减速与着陆技术实验室开放课题(EDL19092302);辽宁省教育厅基本科研项目(LJ222410153096);辽宁省教育厅基本科研项目(JYTMS20231592)

Design of a modular deployable biomimetic grasping manipulator

Dake TIAN¹^,², Hongqiang LEI¹^,², Lu JIN³(), Liyong ZHANG¹, Junchen FAN¹, Rongqiang LIU⁴

^1.School of Mechanical Engineering，Shenyang Jianzhu University，Shenyang 110168，China
^2.National Key Laboratory of Aerospace Mechanism，Shanghai 201109，China
^3.School of Civil Engineering，Shenyang Jianzhu University，Shenyang 110168，China
^4.School of Mechatronics Engineering，Harbin Institute of Technology，Harbin 150001，China

Received:2025-01-04 Revised:2025-03-10 Accepted:2025-05-14 Online:2025-06-03 Published:2025-05-30
Contact: Lu JIN E-mail:jinlu@sjzu.edu.cn
Supported by:
Joint Funds of the National Natural Science Foundation of China(U2341237);Open Project of Laboratory of Aerospace Entry, Descent and Landing Technology of China Aerospace Science and Technology Corporation(EDL19092302);Foundation of Educational Department of Liaoning Province(LJ222410153096);Open Project of National Key Laboratory of Aerospace Mechanism

摘要/Abstract

摘要：

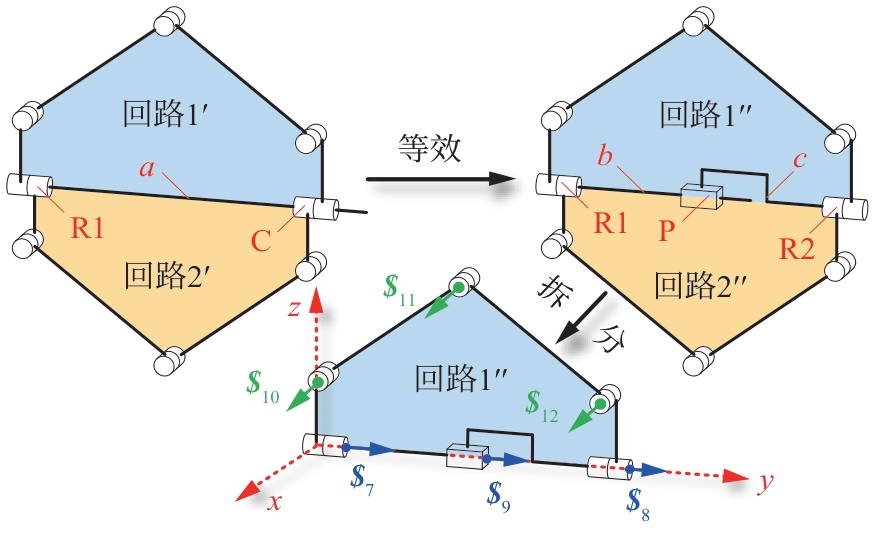

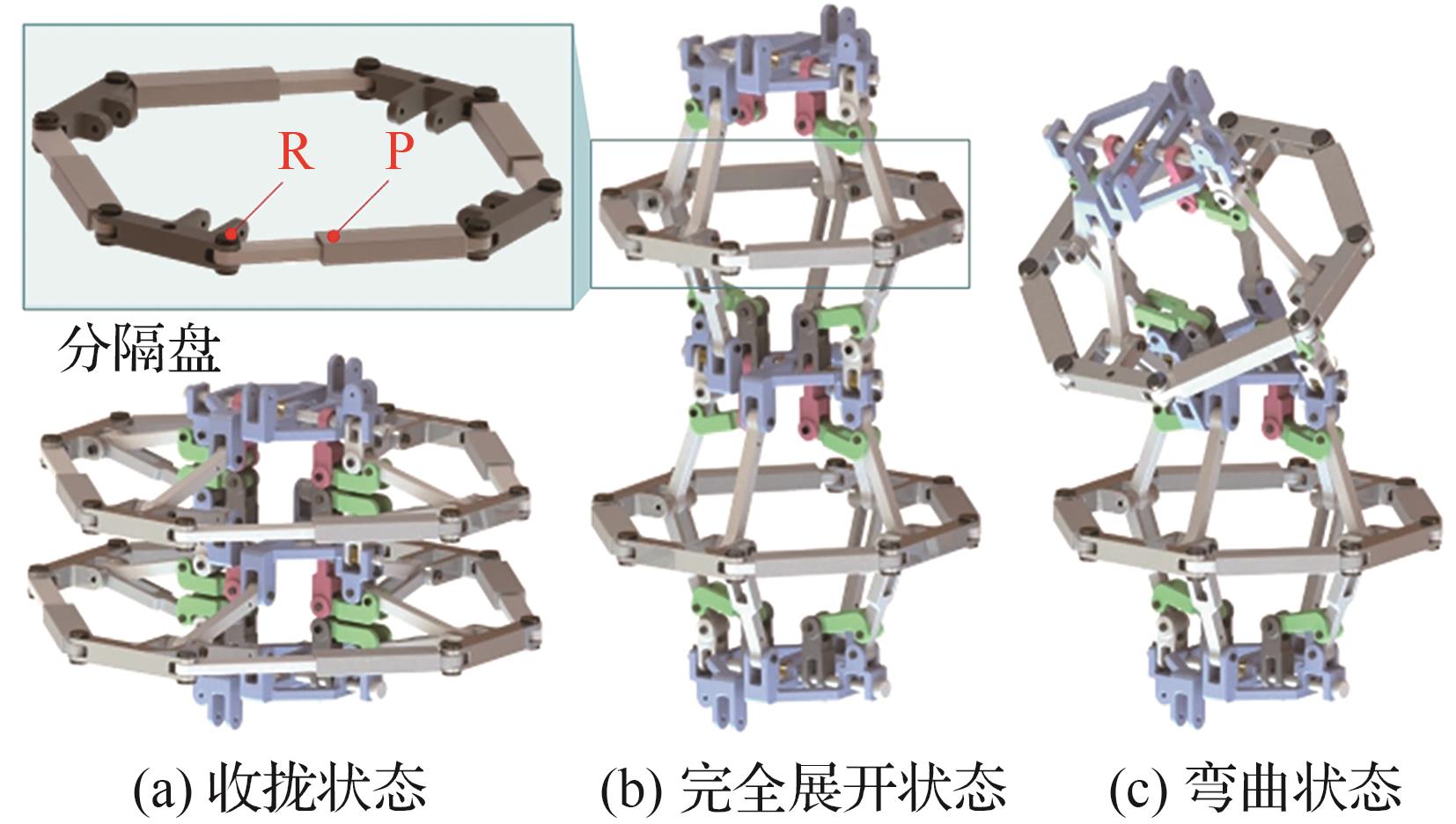

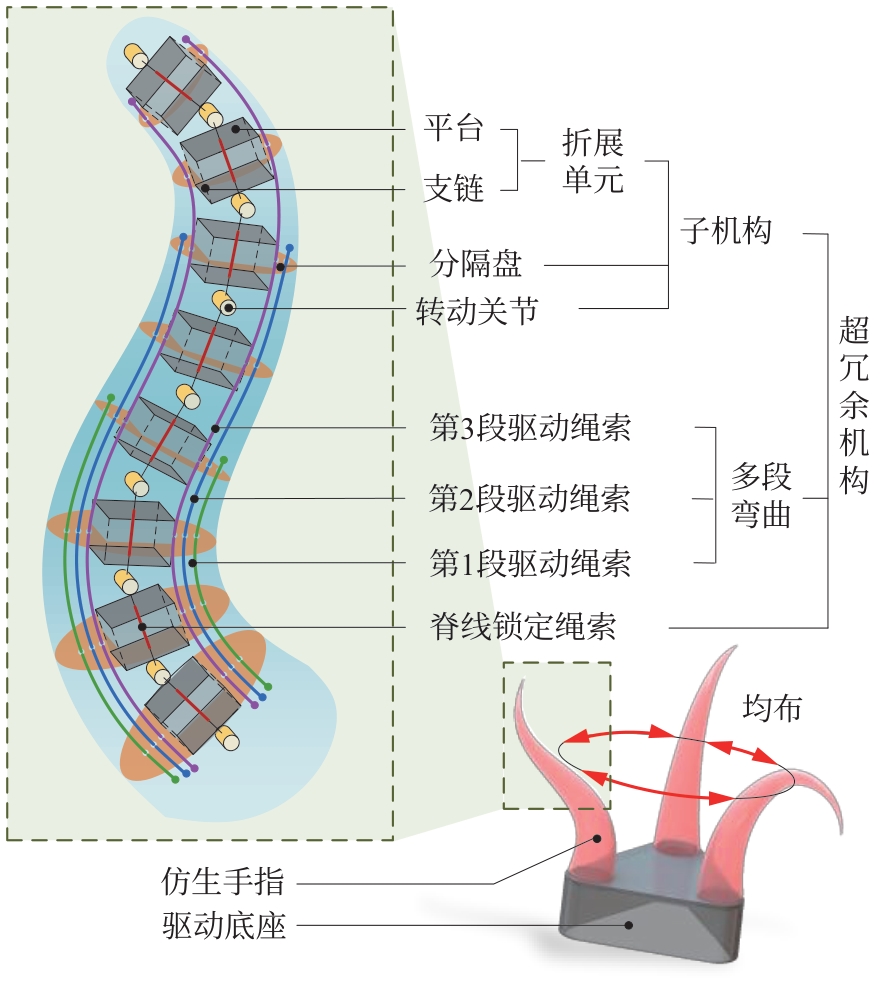

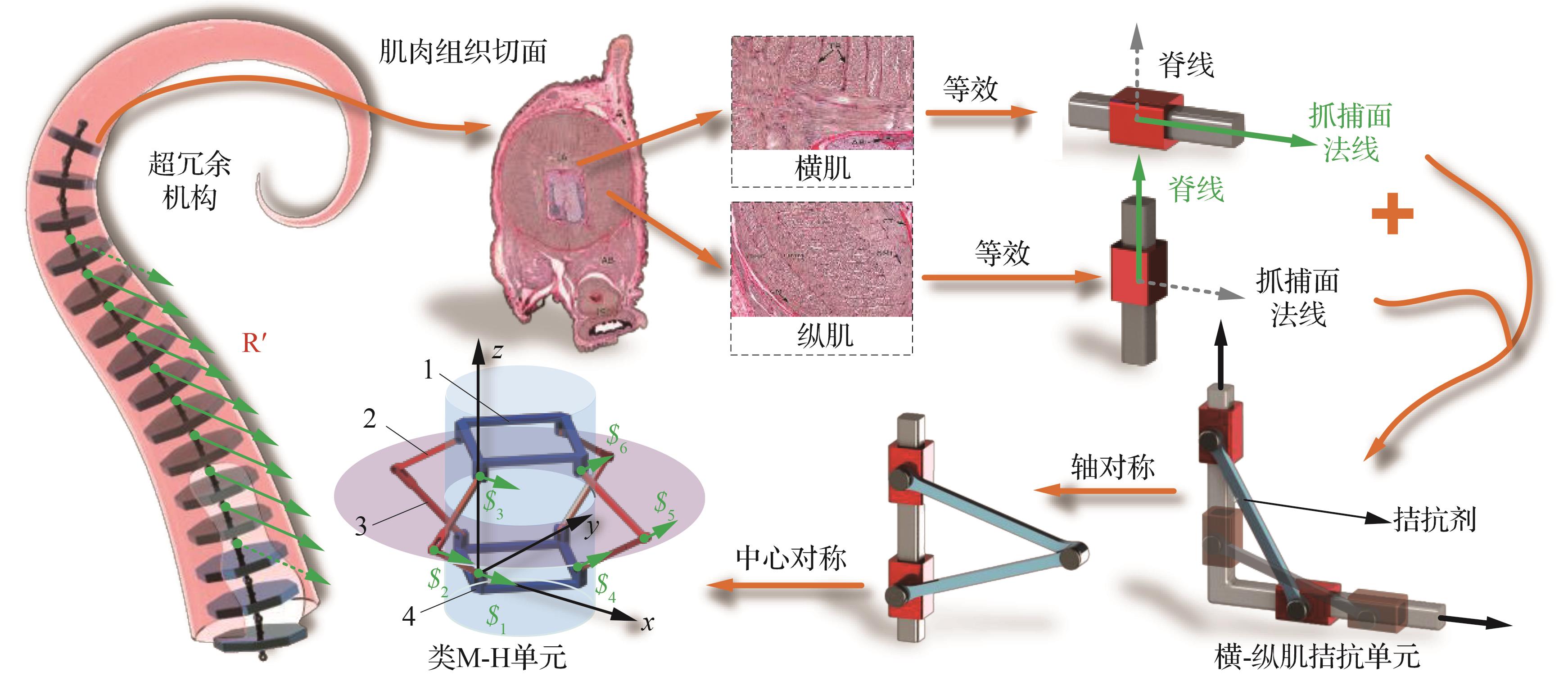

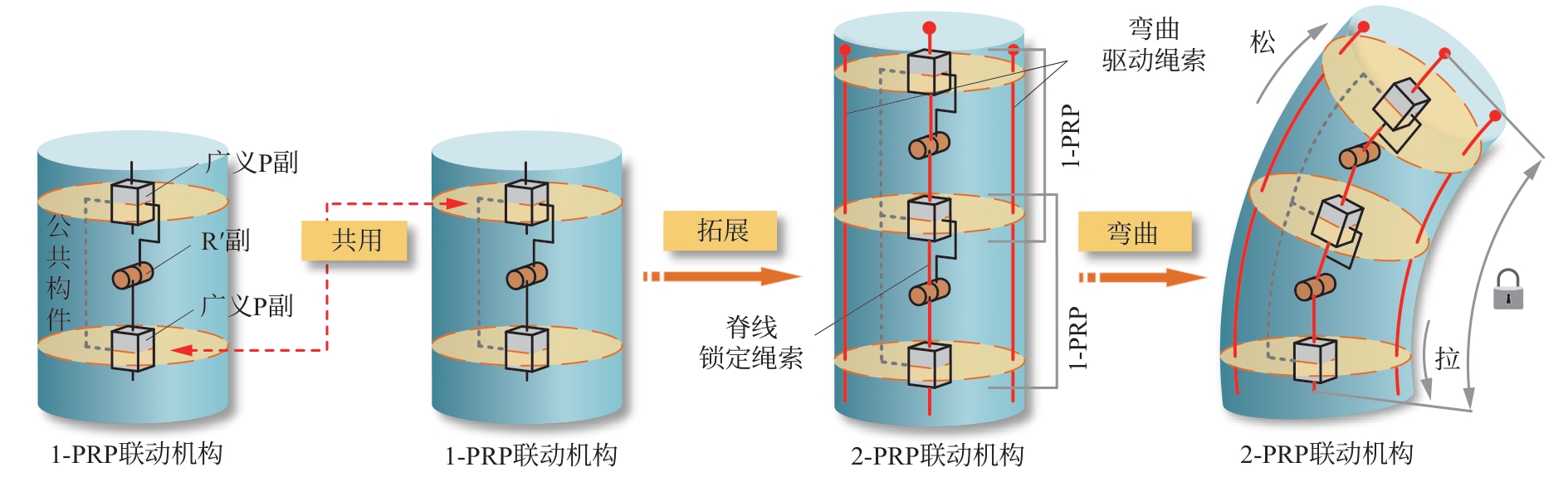

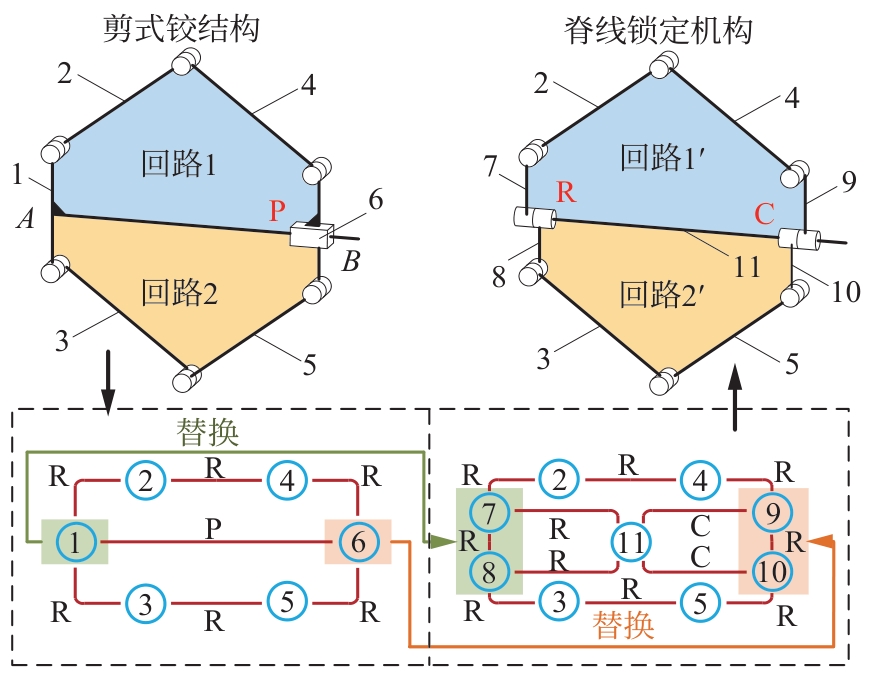

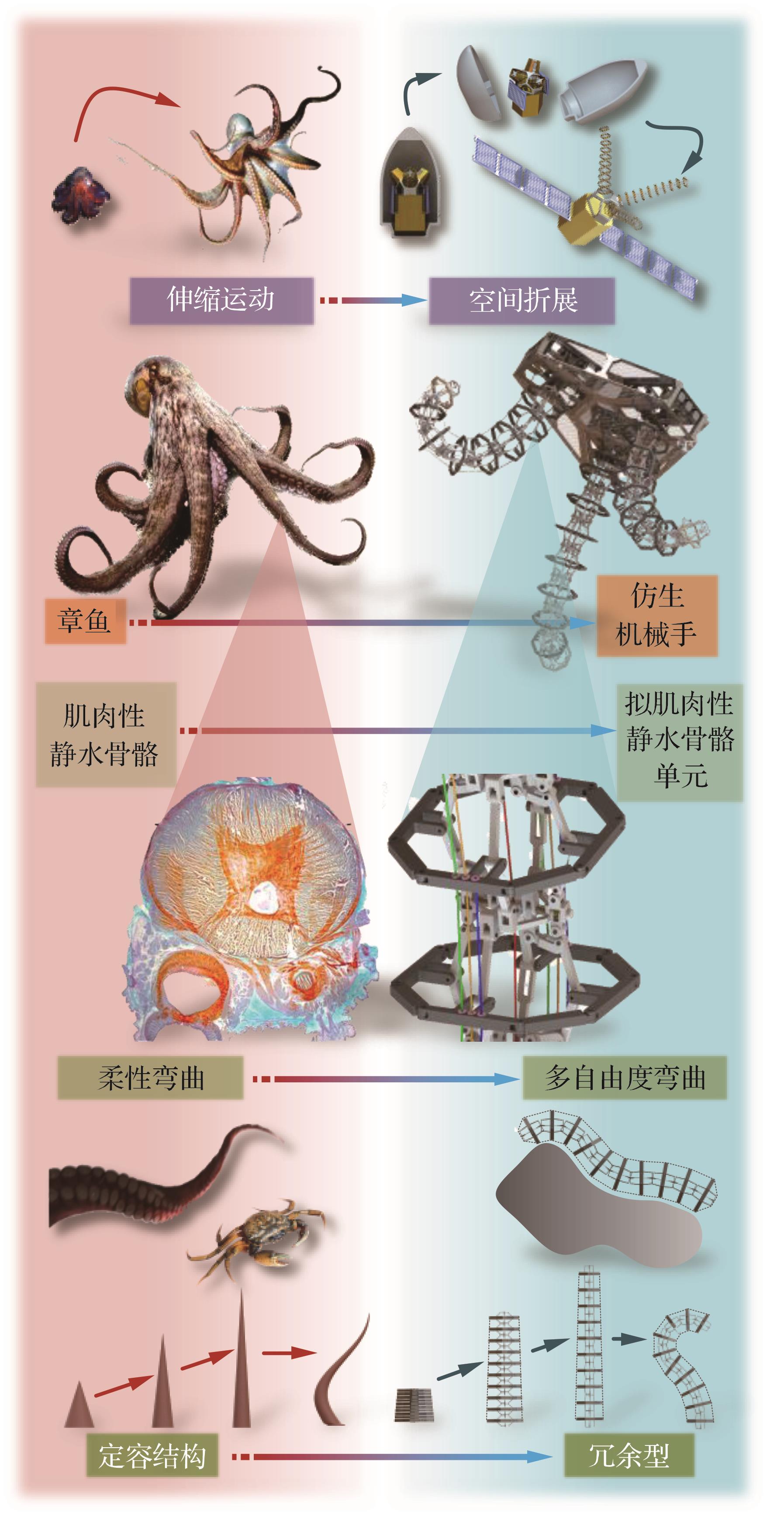

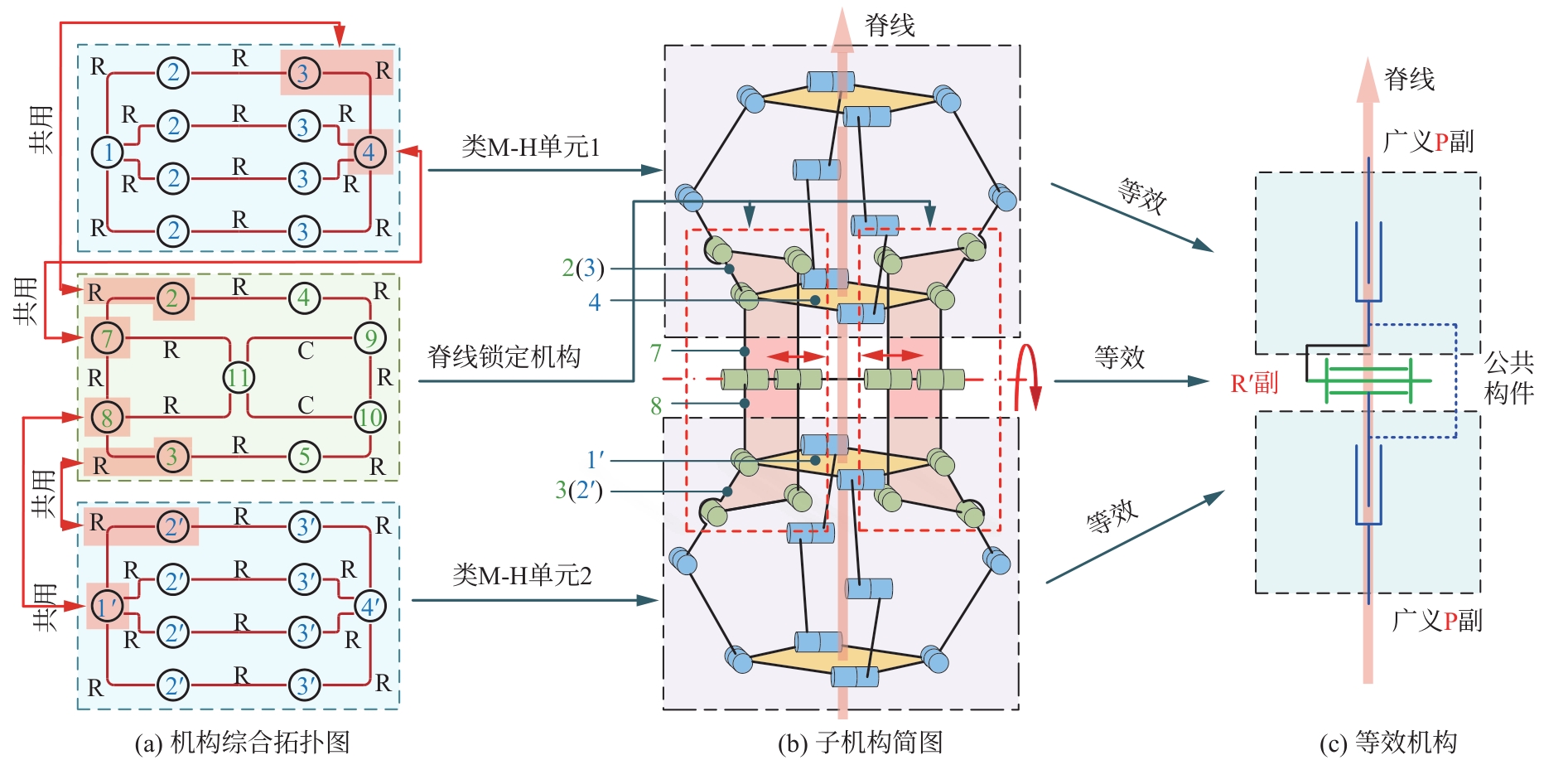

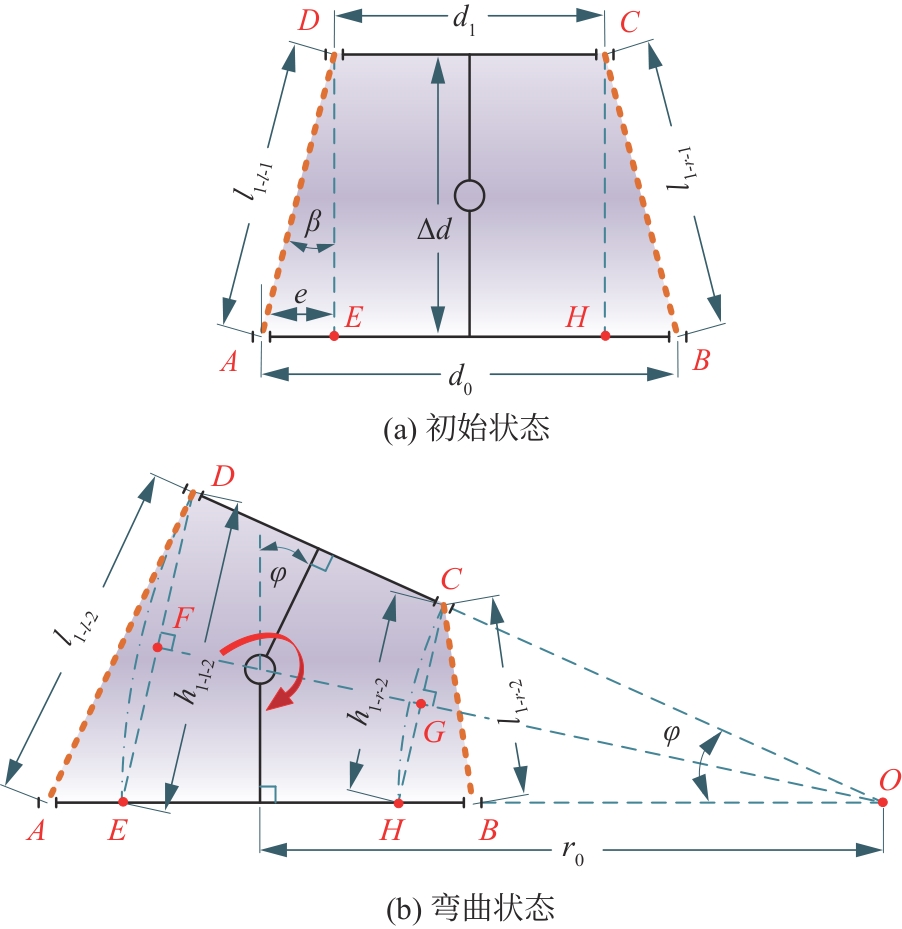

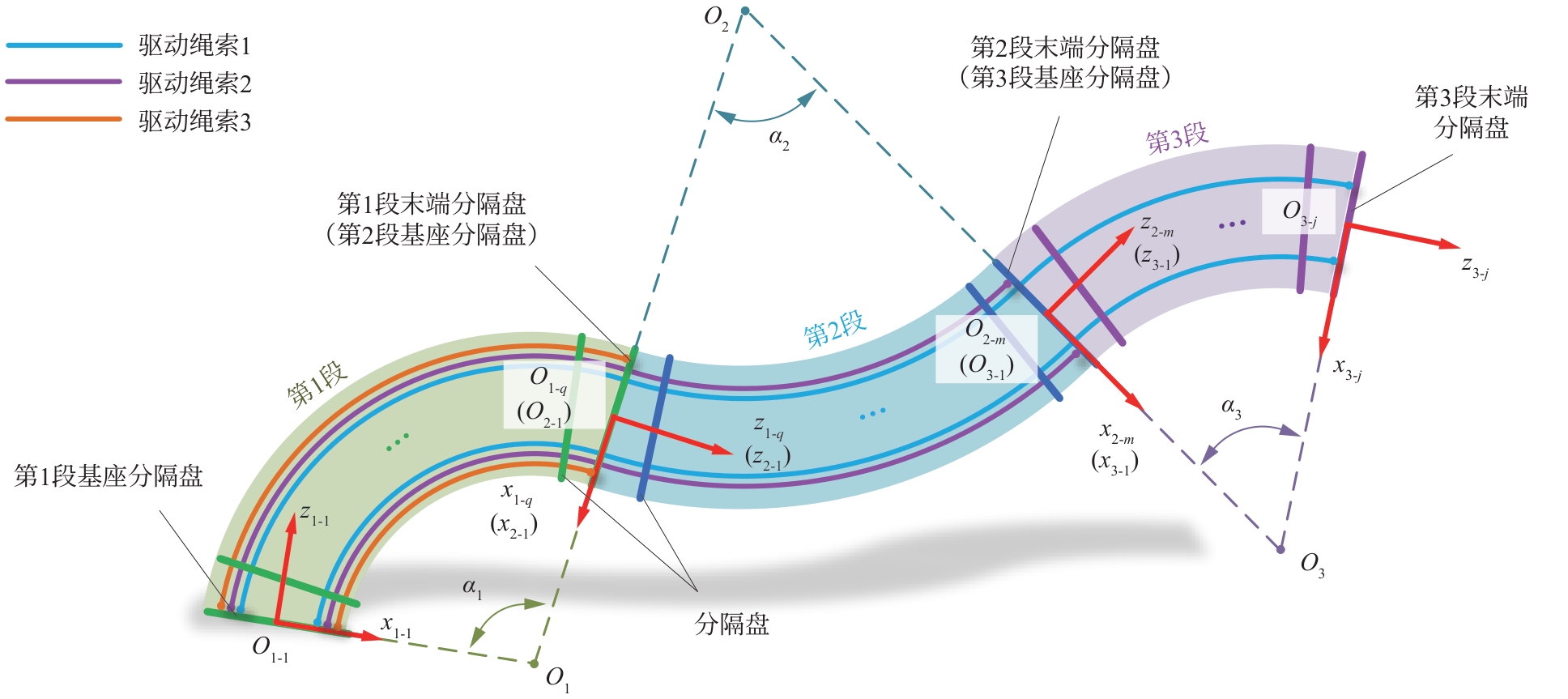

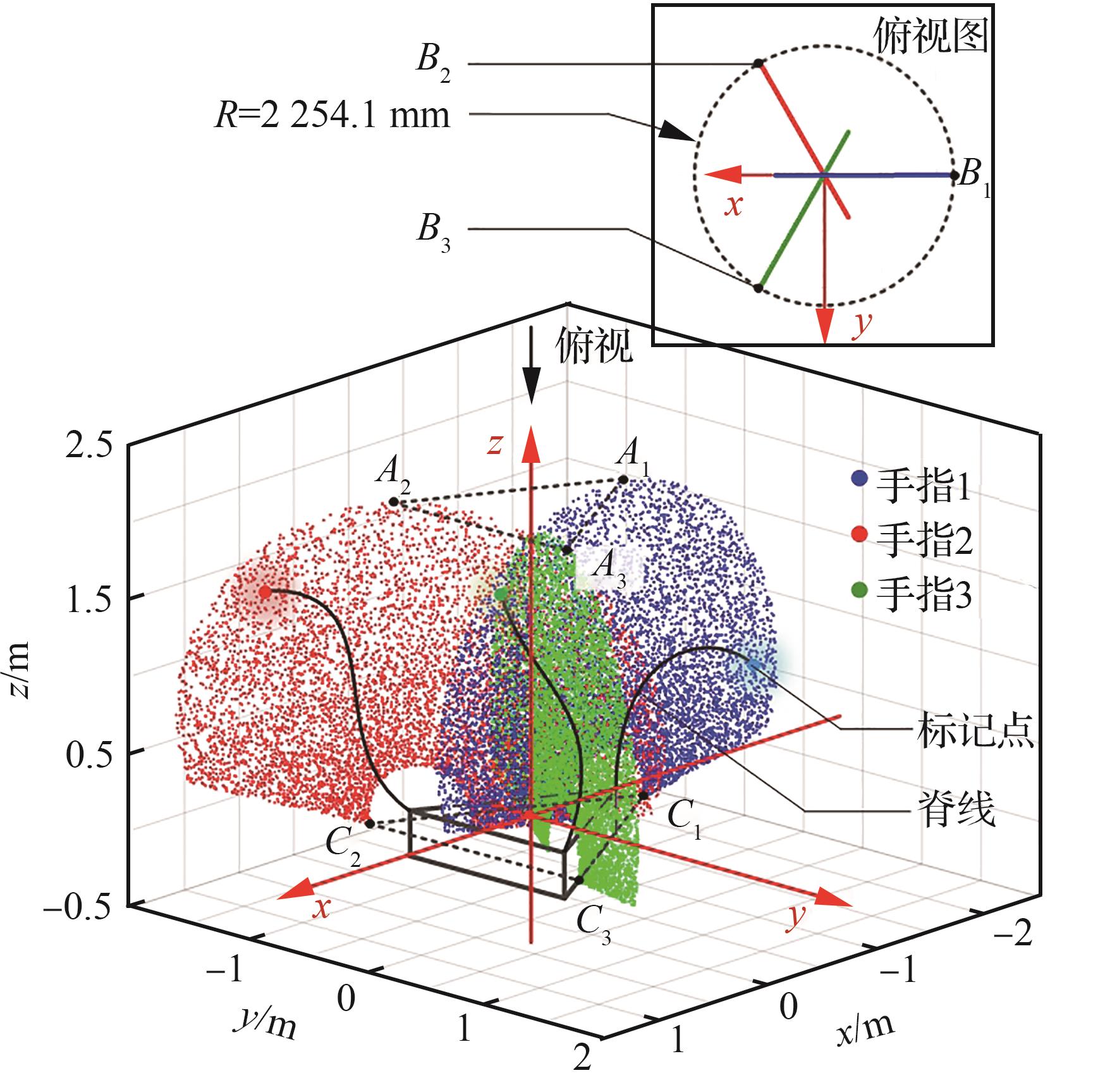

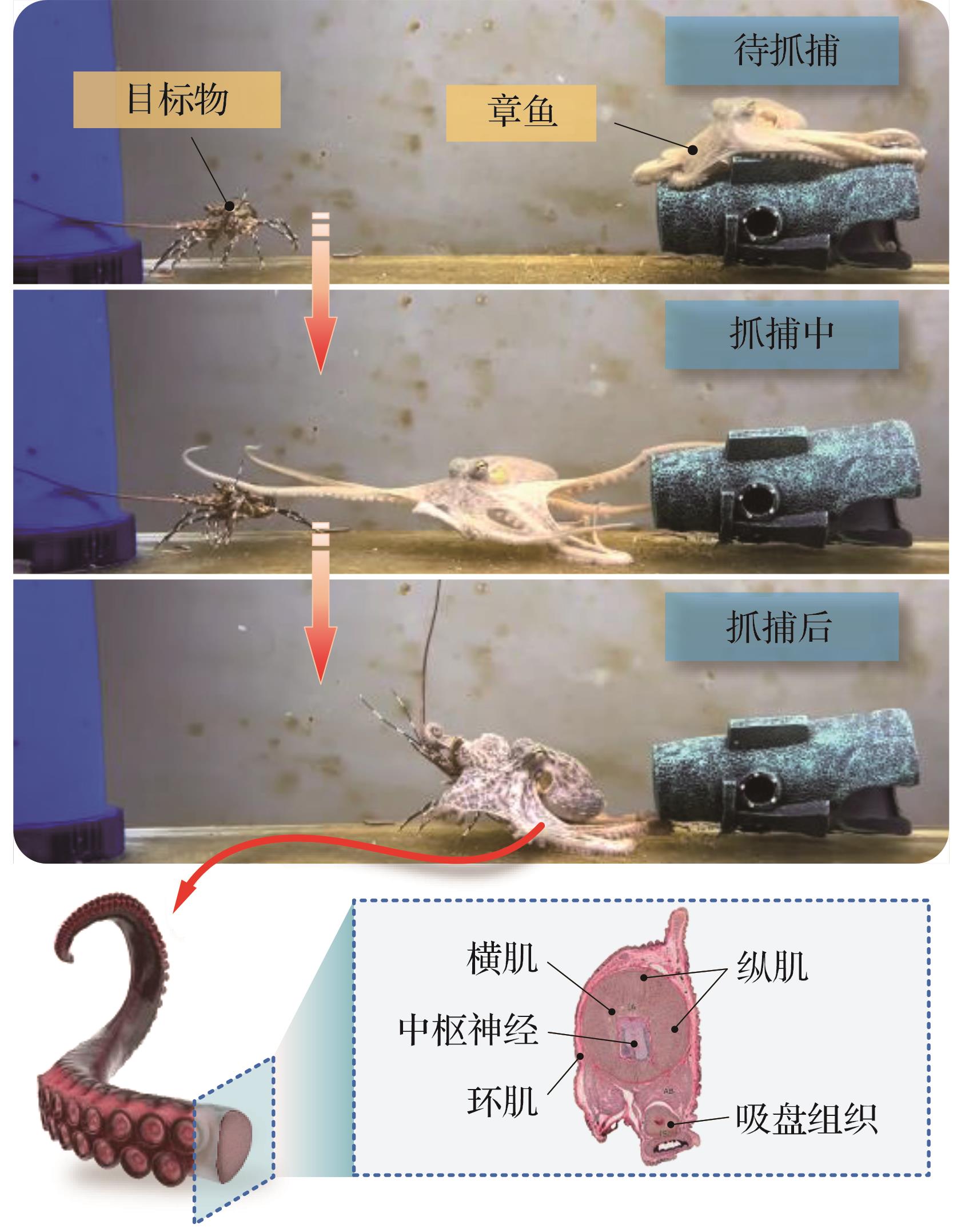

空间抓捕机械手是针对太空碎片捕获而产生的一种新型航天装备，对抑制碎片数量增长、有效维护空间环境具有重要意义。面对日益复杂的太空任务需求，航天领域对具有大范围、多工况以及高适应性的机械手新构型提出了迫切需求，对此提出了一种具有折展功能与柔性特性的模块化仿章鱼抓捕机械手，并开展了运动性能研究。首先，通过对章鱼腕肌肉组织进行分析，探明其柔性弯曲动作机理，建立了聚焦于运动功能维度的章鱼-机械手仿生映射关系；其次，设计出与章鱼腕局部运动特性相似的拟肌肉性静水骨骼（Muscular-Hydrostats，M-H）单元，并基于螺旋理论与图论综合优化出具有折展功能和弯曲功能的n-PRP联动超冗余机构；接着，在常曲率假设下，运用齐次坐标变换建立了考虑复杂耦合影响的绳簇驱动多段式弯曲运动学模型，并对其工作空间进行了分析；最后，研制了仿生机械手原理样机，并进行了对多种尺寸类型与形状轮廓目标物的抓捕功能试验。研究结果表明：所提出的模块化仿章鱼腕机械手指具有可变尺度与多段式-欠驱动弯曲特性，具备变脊线与自适应功能，在满足星载发射基本需求的同时，可实现面向多种非合作目标物大范围、多样化。

关键词: 模块化, 仿生机械手, 折展机构, 仿生映射, 运动学模型

Abstract:

The grasping manipulator is a novel aerospace equipment developed for space debris capture， playing a crucial role in mitigating the growth of debris and effectively maintaining the space environment. In response to increasingly complex space mission requirements， a pressing demand has been identified in the aerospace field for new configurations of grasping manipulators with large operational ranges， multi-working-condition adaptability， and high flexibility. To address this， a modular octopus-inspired grasping manipulator with deployable and flexible characteristics is proposed， and its kinematic performance is investigated. First， by analyzing the muscular structure of an octopus tentacle， the mechanism underlying its flexible bending motion is elucidated， and a bio-inspired mapping relationship between the octopus tentacle and the manipulator is established， focusing on the kinematic functional dimension. Second， a Muscular-Hydrostats （M-H） unit with local motion characteristics similar to those of octopus arms is designed， and an n-PRP interconnected hyper-redundant mechanism with both deployable and bending functions is synthesized and optimized based on screw theory and graph theory. Third， under the constant curvature assumption， a multi-segment bending kinematic model for cable-driven systems is established using homogeneous coordinate transformation， accounting for complex coupling effects， and its workspace is analyzed. Finally， a prototype of the bionic manipulator is developed， and functional grasping experiments are conducted on target objects of various sizes and shapes. The results demonstrate that the proposed modular octopus-inspired manipulator exhibits variable-scale and multi-segment underactuated bending characteristics， along with variable backbone and self-adaptive capabilities. While meeting the fundamental requirements for satellite-borne launch， this manipulator enables large-scale and diversified grasping of various non-cooperative targets.

Key words: modular, bionic manipulator, deployable mechanism, bio-inspired mapping, kinematic model

中图分类号:

V423.9

田大可, 雷宏强, 金路, 张立永, 樊峻辰, 刘荣强. 模块化折展仿生抓捕机械手机构设计[J]. 航空学报, 2025, 46(16): 431767.

Dake TIAN, Hongqiang LEI, Lu JIN, Liyong ZHANG, Junchen FAN, Rongqiang LIU. Design of a modular deployable biomimetic grasping manipulator[J]. Acta Aeronautica et Astronautica Sinica, 2025, 46(16): 431767.

图/表 19

图 1

图 2

图 3

图 4

图 5

图 6

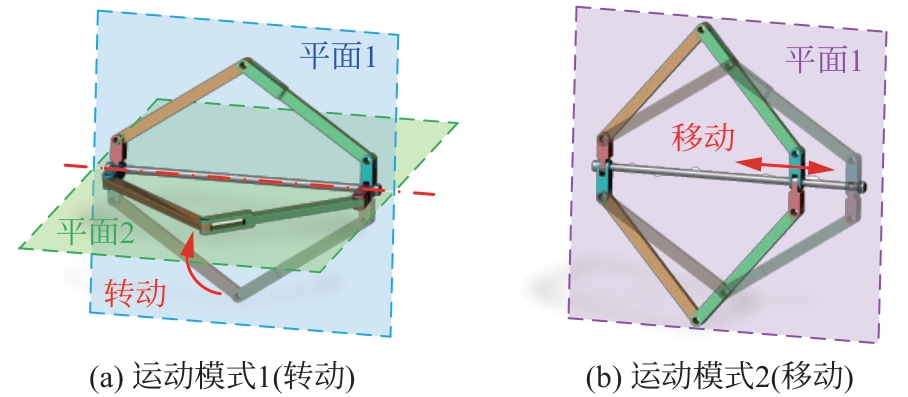

图 7

图 8

图 9

图 10

图 11

图 12

图 13

图 14

图 15

图 16

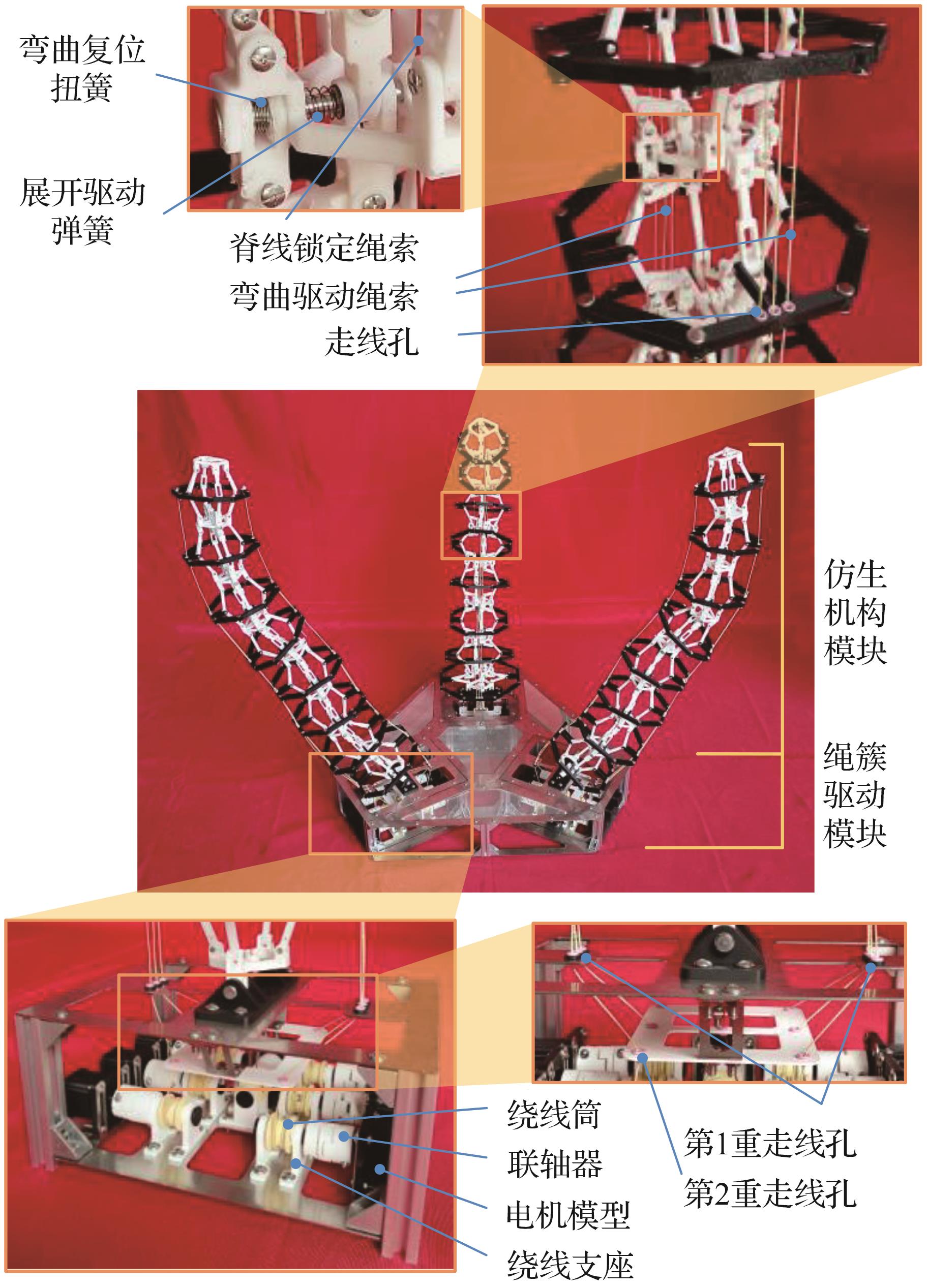

图 17

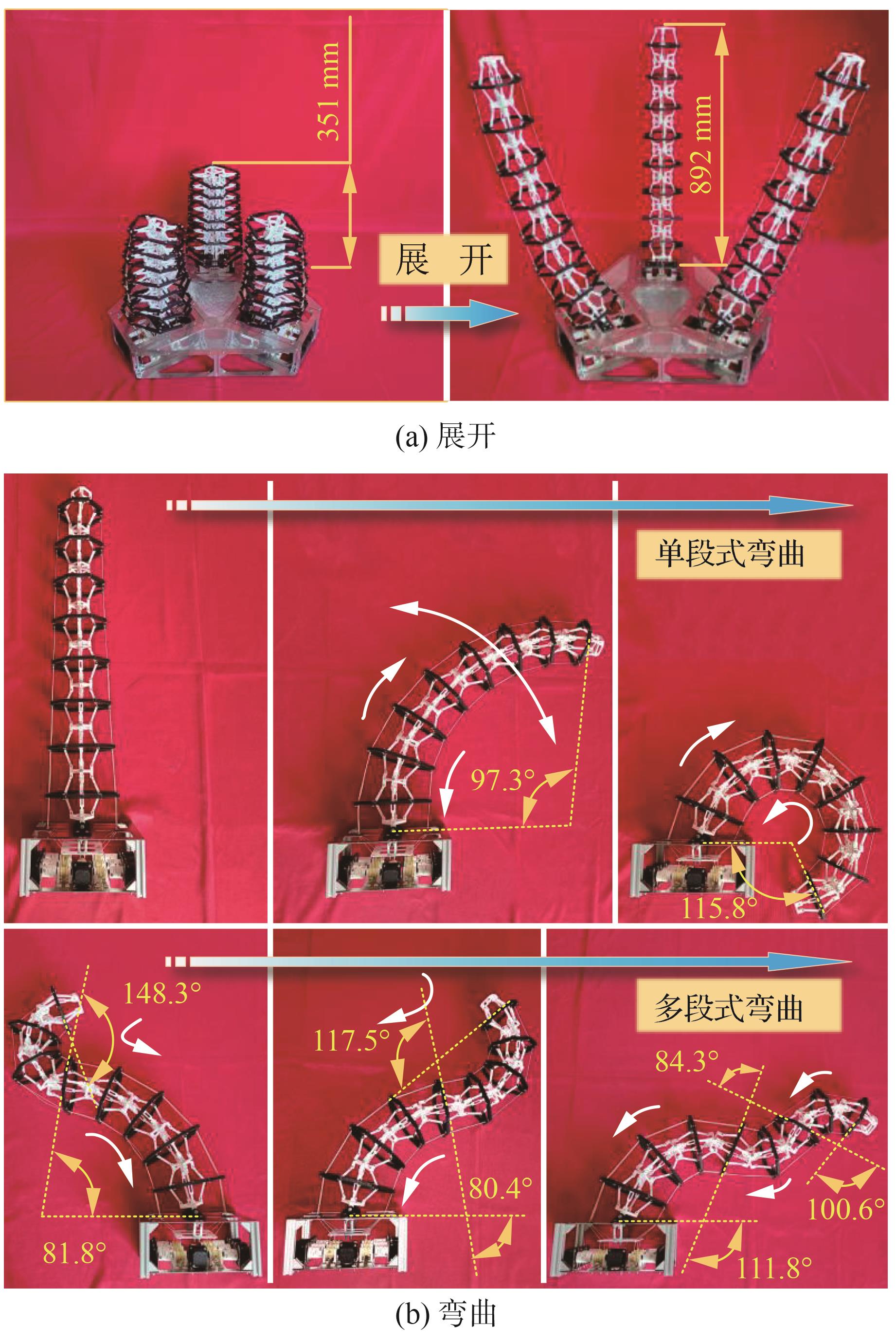

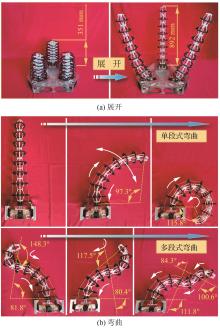

图 18

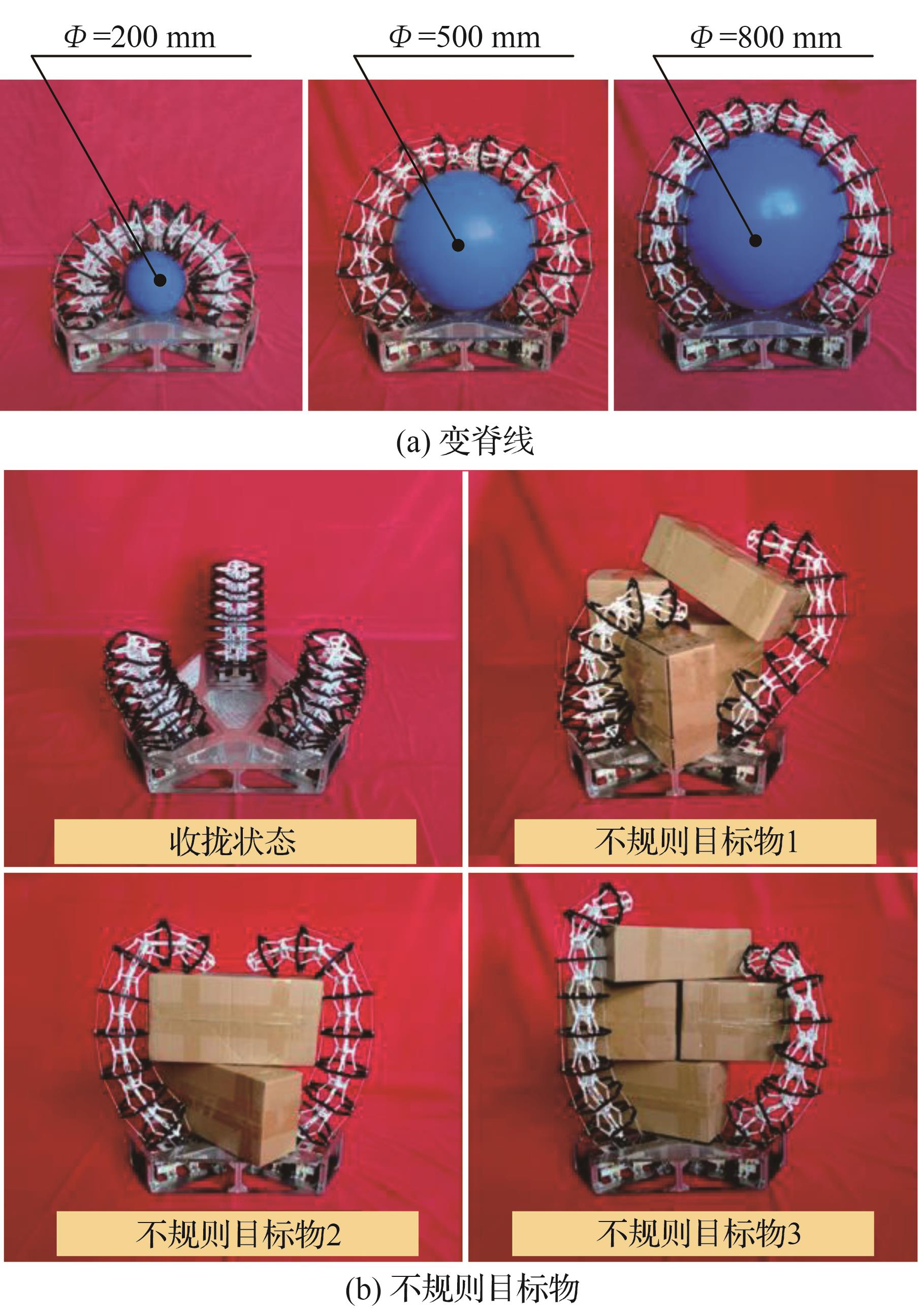

图 19

参考文献 33

[1]	王国庆，熊焕，侯俊杰. 数字时代的航天系统工程［J］. 机械工程学报， 2024， 60（14）： 206-214.
	WANG G Q， XIONG H， HOU J J. China aerospace systems engineering method in the digital age［J］. Journal of Mechanical Engineering， 2024， 60（14）： 206-214 （in Chinese）.
[2]	LONG J， HUANG C Y. Obligations and liabilities concerning the active removal of foreign space debris： A global governance perspective‍［J］. Acta Astronautica， 2024， 222： 422-435.
[3]	PANG B J， WANG D F， XIAO W K， et al. Space debris cumulative flux considering the interval distance-based method［J］. Advances in Space Research， 2021， 67（8）： 2274-2281.
[4]	许英杰，刘晓路，贺仁杰，等. 空间碎片主动移除任务规划研究综述［J］. 控制与决策， 2024， 39（2）： 371-380.
	XU Y J， LIU X L， HE R J， et al. Space debris active removal mission planning： A review［J］. Control and Decision， 2024， 39（2）： 371-380 （in Chinese）.
[5]	VIMALESH M， PHILIPPE W， CHRISTINE C. Design considerations and workspace computation of 2-X and 2-R planar cable-driven tensegrity-inspired manipulators‍［J］. Mechanism and Machine Theory， 2024， 195： 105610.
[6]	XU K， ZHUANG X H， QIAO A W， et al. Design and analysis of a novel deployable grasping manipulator for space object capture［J］. Acta Astronautica， 2024， 224： 266-280.
[7]	ZHANG Y， KANG X， LI B. A family of folding single-loop metamorphic mechanisms for aerospace manipulators： Synthesis， network， and analysis‍［J］. Mechanism and Machine Theory， 2024， 201： 105728.
[8]	ZHAO C， GUO H W， LIU R Q， et al. Actuation distribution and workspace analysis of a novel 3（3RRIS） metamorphic serial-parallel manipulator for grasping space non-cooperative targets‍［J］. Mechanism and Machine Theory， 2019， 139： 424-442.
[9]	LI G T， XU P， QIAO S L， et al. Stability analysis and optimal enveloping grasp planning of a deployable robotic hand‍［J］. Mechanism and Machine Theory， 2021， 158： 104241.
[10]	韩博，杨名，骆明炎，等. 单驱动空间可展开变胞捕获机械手设计与分析［J］. 机械工程学报， 2024， 61（1）： 30-43.
	HAN B， YANG M， LUO M Y， et al. Design and analysis of a single-drive space deployable metamorphic capture manipulator［J］. Journal of Mechanical Engineering， 2024， 61（1）： 30-43 （in Chinese）.
[11]	QIAO S L， GUO H W， LIU R Q， et al. Self-adaptive grasp process and equilibrium configuration analysis of a 3-DOF UACT robotic finger‍［J］. Mechanism and Machine Theory， 2019， 133： 250-266.
[12]	ZHANG B T， SUN J L， HU H Y. Deployment dynamics and experiments of a tendon-actuated flexible manipulator［J］. Chinese Journal of Aeronautics， 2024， 38（2）： 103008.
[13]	戴建生，安伟，王瑞钦，等. 基于可重构虎克铰链副的仿人变胞手设计与分析［J］. 天津大学学报， 2022， 55（3）： 221-229.
	DAI J S， AN W， WANG R Q， et al. Design and analysis of a humanoid metamorphic hand based on reconfigurable Hooke joints‍［J］. Journal of Tianjin University， 2022， 55（3）： 221-229 （in Chinese）.
[14]	龙奕琳，王彬峦，金弘哲，等. 基于差动轮系的变刚度执行器及变刚度柔性手爪［J］. 机械工程学报， 2023， 59（1）： 91-102.
	LONG Y L， WANG B L， JIN H Z， et al. Variable stiffness actuator and variable stiffness flexible gripper based on differential gear train［J］. Journal of Mechanical Engineering， 2023， 59（1）： 91-102 （in Chinese）.
[15]	WANG G， ZHANG Q H， HU X . et al. Capture dynamics and driving method of origami capture mechanism in orbit［J］. Thin-Walled Structures， 2024， 201： 112019.
[16]	WANG S， YAN P， HUANG H L， et al. Inflatable metamorphic origami［J］. Research， 2023， 6： 0133.
[17]	杨慧，汪祥，乔尚岭，等. Kresling和Miura折痕混合型三指机械手的运动学分析及其设计［J］. 机器人， 2022， 44（1）： 35-44.
	YANG H， WANG X， QIAO S L， et al. Design and kinematics analysis of a three-finger manipulator with Kresling and Miura hybrid origami crease［J］. Robot， 2022， 44（1）： 35-44 （in Chinese）.
[18]	MARGHERI L， LASCHI C， MAZZOLAI B. Soft robotic arm inspired by the octopus： I. From biological functions to artificial requirements［J］. Bioinspiration & Biomimetics， 2012， 7（2）： 1-12.
[19]	MATSUDA R， MAVINKURVE U， KANADA A， et al. A woodpecker’s tongue-inspired， bendable and extendable robot manipulator with structural stiffness‍［J］. IEEE Robotics and Automation Letters， 2022， 7（2）： 3334-3341.
[20]	XIE Z X， DOMEL AUGUST G.， NING AN . et al. Octopus arm-inspired tapered soft actuators with suckers for improved grasping‍［J］. Soft Robotics， 2020， 7（5）： 639-648.
[21]	曹晟阁，于靖军，潘杰，等. 滚动接触柔性连续体机器人的设计与运动能力分析［J］. 机械工程学报， 2021， 57（19）： 21-29.
	CAO S G， YU J J， PAN J， et al. Design and moving capability analysis of a flexible continuum robot with rolling contact［J］. Journal of Mechanical Engineering， 2021， 57（19）： 21-29 （in Chinese）.
[22]	梁斌，徐文福，王学谦，等. 自由漂浮空间机器人捕获翻滚目标的力-位-型融合控制方法［J］. 宇航学报， 2024， 45（6）： 958-969.
	LIANG B， XU W F， WANG X Q， et al. Force-position-model fusion control of free-floating space robots for capturing tumbling targets［J］. Journal of Astronautics， 2024， 45（6）： 958-969 （in Chinese）.
[23]	SHEN W J， YANG G L， ZHENG T J， et al. An accuracy enhancement method for a cable-driven continuum robot with a flexible backbone［J］. IEEE Access， 2020， 8： 37474-37481.
[24]	冯笑笑，胡海燕，李龙委，等. 基于力感知的结肠镜机器人柔顺控制［J］. 机器人， 2016， 38（2）： 217-224.
	FENG X X， HU H Y， LI L W， et al. A compliant control of a colonoscopy robot based on force sensing［J］. Robot， 2016， 38（2）： 217-224 （in Chinese）.
[25]	孟光，韩亮亮，张崇峰. 空间机器人研究进展及技术挑战［J］. 航空学报， 2021， 42（1）： 523963.
	MENG G， HAN L L， ZHANG C F. Research progress and technical challenges of space robot［J］. Acta Aeronautica et Astronautica Sinica， 2021， 42（1）： 523963 （in Chinese）.
[26]	潘杰，于靖军，裴旭. 柔性手爪机构设计与变刚度技术研究发展综述［J］. 机械工程学报， 2024， 60（13）： 281-296.
	PAN J， YU J J， PEI X. Development of flexible gripper mechanism design and variable stiffness technology research［J］. Journal of Mechanical Engineering， 2024， 60（13）： 281-296 （in Chinese）.
[27]	陶永，刘海涛，王田苗，等. 我国服务机器人技术研究进展与产业化发展趋势［J］. 机械工程学报， 2022， 58（18）： 56-74.
	TAO Y， LIU H T， WANG T M， et al. Research progress and industrialization development trend of Chinese service robot‍［J］. Journal of Mechanical Engineering， 2022， 58（18）： 56-74 （in Chinese）.
[28]	GAOZHANG W L， LI Y， SHI J L， et al. A novel stiffness-controllable joint using antagonistic actuation principles‍［J］. Mechanism and Machine Theory， 2024， 196： 105614.
[29]	KIER W M， STELLA M P. The arrangement and function of octopus arm musculature and connective tissue［J］. Journal of Morphology， 2007， 268（10）： 831-843.
[30]	邓宗全. 空间折展机构设计［M］. 哈尔滨：哈尔滨工业大学出版社， 2013： 93-98.
	DENG Z Q. Design of space deployable and foldable mechanisms‍［M］. Harbin： Harbin Institute of Technology Press， 2013： 93-98 （in Chinese）.
[31]	黄真，赵永生，赵铁石. 高等空间机构学［M］. 北京：高等教育出版社， 2006： 121-137．
	HUANG Z， ZHAO Y S， ZHAO T S. Advanced spatial mechanism［M］. Beijing： Higher Education Press， 2006： 121-137 （in Chinese）.
[32]	GARRIGA-CASANOVAS A， RODRIGUEZ Y BAENA F. Kinematics of continuum robots with constant curvature bending and extension capabilities［J］. Journal of Mechanisms and Robotics， 2019， 11（1）： 011010.
[33]	王巍，綦磊，闫军，等. 微小空间碎片多参数在轨探测技术［J］. 空间科学与试验学报， 2024， 1（2）： 100-105.
	WANG W， QI L， YAN J， et al. Micro-space-debris multiple-parameter in-situ measurement‍［J］. Journal of Space Science Experiment， 2024， 1（2）： 100-105 （in Chinese）.
